"Domme" spiegelverwarmingverlichting "Smart" maken

[Looney11]

Sinds december zijn we hier van het gas af, de warmtepomp draait en de meeste ruimtes in de woning worden of blijven lekker warm.
Een ruimte die wat moeite heeft met warm blijven is de badkamer. Omdat het radiatortje wat er hangt nogal klein is en ik niet inzie dat een LTV radiator er past, ben ik gaan kijken naar een alternatieve vorm van verwarming.

Die alternatieve verwarming heb ik gevonden in de vorm van deze infrarood spiegel met LED verlichting:


Een "domme" spiegel, voorzien van twee knoppen voor verlichting en verwarming. Groot genoeg voor het badmeubel en krachtig genoeg om de plek waar je je staat af te drogen of je tanden staat te schrobben, te verwarmen.

Nu ben ik al wat langer bezig met home-automation en wil de spiegel ook slimmer maken. Als eerste werd de spiegel aangesloten op een Zigbee schakelaar in het stopcontact en zo kon ik de spiegel op bepaalde tijd aan- en uitschakelen. Het probleem voor mij was, dat dit niet selectief was. Zowel verlichting als verwarming gingen aan zodra de schakelaar aan ging. Het automatiseren van alleen maar de verlichting kon wel, maar dan moest je handmatig de kachel uitschakelen. Die vergeet je dan weer aan te zetten, enfin, niet handig.

Zo werd het idee geboren om de spiegel te "modden" (of hacken?). De bestaande schakelaar zouden blijven bestaan maar ik wil:

- LED verlichting apart schakelbaar
- Verwarming apart schakelbaar
- I.v.m. een vochtige ruimte niet een extra kabel of stekker maken/trekken/aanleggen

Wat overbleef was de spiegel open te maken en te kijken wat er in zit.


Eerst een hoop zelftappers losschroeven...



Hmm,bedrading door een metalen gat zonder bushing, interessant..

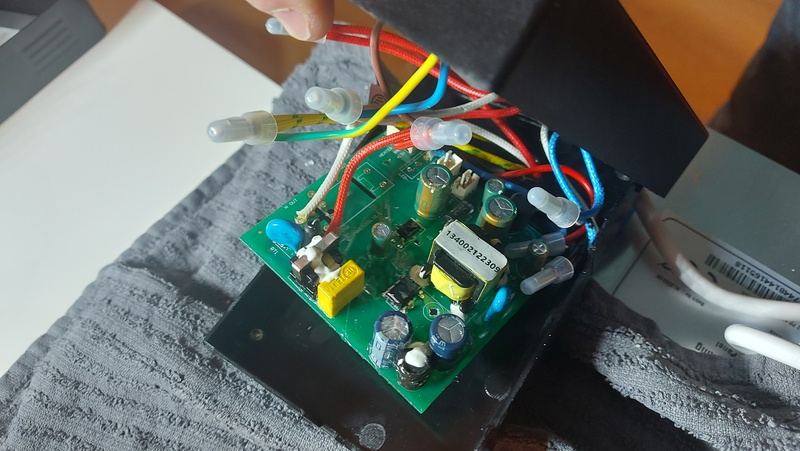

Een mooie kabelsalade. De print is de LED-driver, het verwarmingselement wordt rechtstreeks geschakeld door de schakelaar in het zwarte kastje.

Het openmaken van het zwarte doosje was nog een dingetje, het is niet vaak dat ik popnagels tegenkom. Deze uitgeboord om het kastje te kunnen openen.

Het eerste plan was om een dubbele zigbee schakelaar in de behuizng te plaatsen, wat herbedrading uit te voeren en klaar. Dat werd anders omdat ik de inbouwschakelaar niet kwijt kon in de zwarte behuizing...



Een ander plan dan, de inbouwschakelaar naast de zwarte behuzing zetten. Top! Gaan we doen. Echter doet mijn 3D printer het niet en moest ik op zoek naar een alternatief.

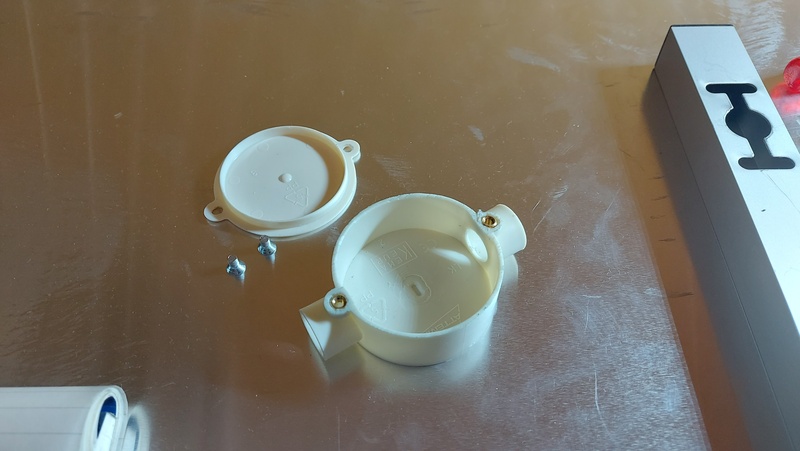

Dit werd gevonden in de vorm van een standaard schakeldoosje, mooi rond en natuurlijk net te hoog..



Niet alleen de spiegel werd gemod, ook het schakeldoosje moest er aan geloven. Omdat de beugels waar de spiegel aan hangt, net zo diep zijn als het zwarte kastje, moet het schakeldoosje ook net zo diep zijn. Deze was echter te groot.

Met een soldeerbout de draadinzetten verwijderd, met de zaag het doosje letterlijk een kopje kleiner gemaakt en daarna de draadinzetten kleiner gemaakt en terug geplaatst. Boutjes afzagen, beetje passen en meten en klaar...

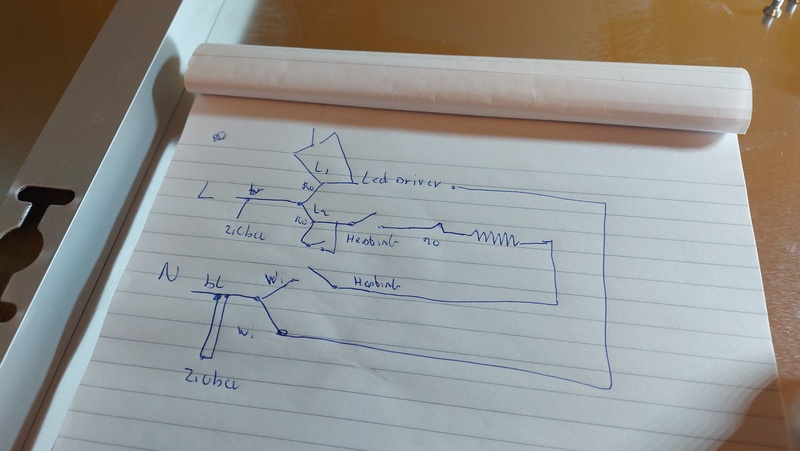

Nu het herbedraden. Dit had allemaal wat eleganter gekunt...



Uiteindelijk met wat WAGO klemmen de neutraal en schakeldraden aan elkaar geknoopt. De fase wordt toch geschakeld door de Zigbee schakelaar dus dat scheelt.

Uiteindelijk maar een gat hoeven te boren in de zwarte behuizing en de draden aangesloten op de Zigbee
schakelaar.



Nu nog met transparante poly-kit de zaken weer op hun plek gelijmd en de aansluiting tussen doosje en behuizing dichtgemaakt. Antenne vast gezet en ook dat gat gestopt.

Alles is nu klaar, tijd om de spiegel weer op te hangen en in gebruik te nemen.

Omdat het stopcontact zelf niet geschakeld wordt, heb ik een Aqara schakelaar gekocht en die in het Home Assistant netwerk gehangen.

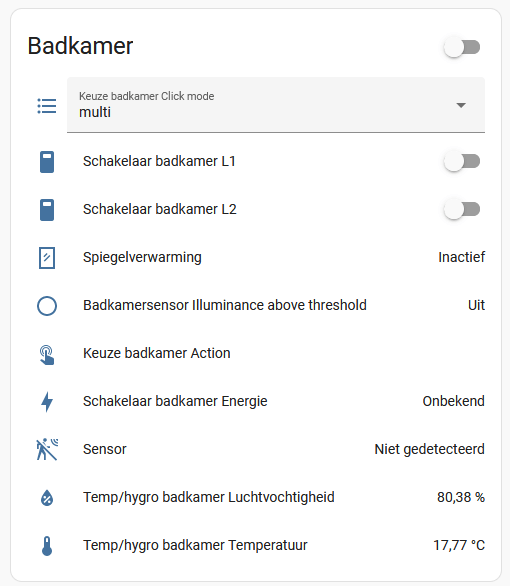

De schakelaar van betekenis voorzien voor de overige huisgenoten, Home Assistant verteld hoe er met de zaken omgegaan dient te worden en voila, een domme spiegel wat smarter gemaakt.



De verwarming gaat nu iedere werkdag 's ochtends aan en weer uit, de LED verlichting gaat aan als iemand de badkamer binnen komt en het donker is.
Verder kan met de schakelaar handmatig de verwarming voor 15 minuten worden aangezet, uitgezet en kan met de verlichting zelf aan- of uizetten.

De verwarming zal alleen ingeschakeld worden als de temperatuur in de badkamer beneden de 19 graden is.

Dit zijn de initiële instellingen, we kijken later of we zaken gaan aanpassen.
