Twee onderdelen popnagelen, maar het lukt maar niet

Pagina: 1
Acties:

Acties:
  • 0 Henk 'm!

  • --Christiaan--
  • Registratie: Augustus 2003
  • Laatst online: 08-05 15:01
Hoi,

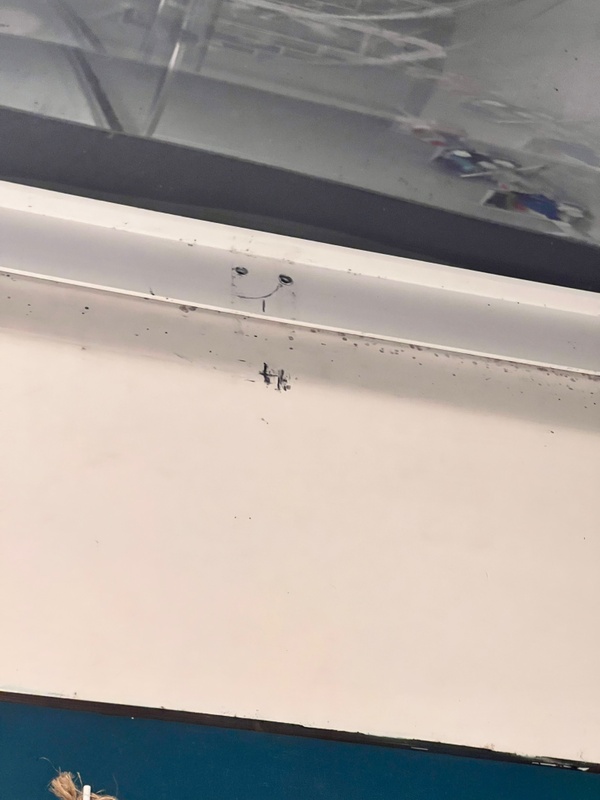

Ik ben ten einde raad... Om mijn dakraamopener terug te monteren, probeer ik het aangrijpingspunt van de dakraamopener weer aan het dakraam te maken. Zie de twee gaatjes daarvoor hier:

Afbeeldingslocatie: https://tweakers.net/i/MgdXm8MV39d-V0vOrvdOZUFrwic=/x800/filters:strip_icc():strip_exif()/f/image/4xo3wn8oTgAUb6jnqBgBDgEN.jpg?f=fotoalbum_large

Het onderdeel wat hieraan vast moet is het volgende:

Afbeeldingslocatie: https://tweakers.net/i/mG6WvhsX7XWViYnaMOq-Vou6ZVQ=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/u9qj6jgZ7KSvbaz1QWyaHwsC.png?f=user_large

Daarvoor gebruik ik de volgende popnagels: https://www.hornbach.nl/p...5x12-mm-70-stuks/5879929/

Alleen lukt het niet... Elke keer als ik het probeer vast te zetten, trekt hij zich door het deel van het raam (eerste foto) heen, en eindig ik met de popnagel enkel in het onderdeel, zie hier:

Afbeeldingslocatie: https://tweakers.net/i/tg2DTbGuq5be_M4HrxKKRZQmYA0=/x800/filters:strip_icc():strip_exif()/f/image/IZlgNTTNkdVWZIr4PqTWainw.jpg?f=fotoalbum_large

Wat zou het kunnen zijn? Is 12 mm te kort? Volgens de beschrijving zou het tot 8 mm moeten werken. En er lijken geen langere popnagels te zijn dan 12 mm... Maar zo heeft het hiervoor wel vastgezeten, want ik heb het zelf uitgeboord. Bovendien vraag ik me af of een diameter van 50 mm correct is, gezien het gat 55 mm is volgens bovenstaand plaatje. Maar popnagels van 55 mm lijken er ook niet te zijn.

In welke richting moet ik zoeken?

Acties:
  • 0 Henk 'm!

  • LauPro
  • Registratie: Augustus 2001
  • Laatst online: 09-05 05:40

LauPro

Prof Mierenneuke®

Kan je niet iets tappen en dan met een machineschoef monteren? Popnagelen komt vrij precies. Je hebt ook schroefbussen die je kan plaatsen in de bestaande gaten.

Inkoopacties - HENK terug! - Megabit
It is a war here, so be a general!


Acties:
  • 0 Henk 'm!

  • Ronald.42
  • Registratie: Maart 2021
  • Niet online

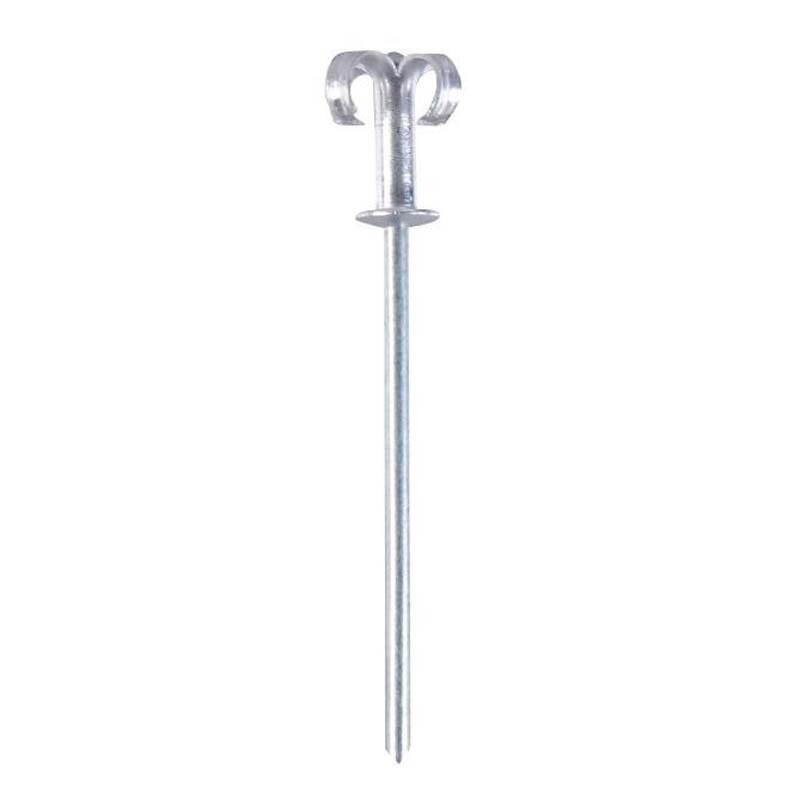

Popnagels van 5 mm kun je ook wel vinden in 20 mm lengte.

En anders een speciaaltje.
Die zie ik alleen in 4,8mm maar ze zullen er vast ook dikker zijn.

Afbeeldingslocatie: https://tweakers.net/i/ws_IF9oZncNr9j94HJhgIbu6v0g=/full-fit-in/4920x3264/filters:max_bytes(3145728):no_upscale():strip_icc():fill(white):strip_exif()/f/image/3vxda2OjyfxfkdaV4MPdwEe3.jpg?f=user_large

Solar 15040wp 12x425 ZZW schuin dak 8x260 N schuin dak16x zzw platdak, 6x430 terras oost, wp Sprsun10Kw, wpb arostor 150l


Acties:
  • +2 Henk 'm!

  • Zyk
  • Registratie: Mei 2023
  • Laatst online: 09-05 23:09

Zyk

Ik zou voor een blindklinkmoer gaan en het met een machineschroef oplossen als het met popnagels niet lukt. Ik krijg popnagels zelf ook alleen voor elkaar in dun plaatmateriaal.

Acties:
  • 0 Henk 'm!

  • pennywiser
  • Registratie: November 2002
  • Laatst online: 11-05 15:30
De gaten in de witte rand zijn te zwak of te groot geworden, je kan op beide gaten een stalen ringetje aan de andere kant proberen. Dat moet passen, want de uitstekende popnagel past nu ook. Of maak een stalen contra plaatje met exact passende gaten.

Acties:
  • 0 Henk 'm!

  • pennywiser
  • Registratie: November 2002
  • Laatst online: 11-05 15:30
Zyk schreef op dinsdag 2 januari 2024 @ 19:17:
Ik zou voor een blindklinkmoer gaan e
En dan een derde bevestiging erbij in driehoek. Nadeel van blinde boutjes is dat ze vaak een vierhoek onder de kop hebben

Je zou dan dit moeten pakken: https://nl.aliexpress.com/item/1005002557573526.html Heel platte kop hebben deze. RVS borg of blind moertje met ringetje erop klaar. Alles staat op Ali.

Is RVS btw.

Popnagels zijn denk ik te zwak hiervoor, dat werkt alleen goed met aan beide kanten dun plaat materiaal.

[ Voor 21% gewijzigd door pennywiser op 02-01-2024 19:43 ]


Acties:
  • +1 Henk 'm!

  • Ronald.42
  • Registratie: Maart 2021
  • Niet online
Of je boort naar 6 mm en neemt een slagje grotere popnagels.

Solar 15040wp 12x425 ZZW schuin dak 8x260 N schuin dak16x zzw platdak, 6x430 terras oost, wp Sprsun10Kw, wpb arostor 150l


Acties:
  • 0 Henk 'm!

  • --Christiaan--
  • Registratie: Augustus 2003
  • Laatst online: 08-05 15:01
Dank voor alle snelle reacties!
LauPro schreef op dinsdag 2 januari 2024 @ 19:13:
Kan je niet iets tappen en dan met een machineschoef monteren? Popnagelen komt vrij precies. Je hebt ook schroefbussen die je kan plaatsen in de bestaande gaten.
Wat bedoel je met tappen? En als ik Google naar schroefbussen word ik ook niet helemaal wijs uit wat ik daar in mijn situatie mee zou kunnen (ik vind dan deze dingen: https://www.mijnijzerwaren.nl/4690-schroefbussen)
Zyk schreef op dinsdag 2 januari 2024 @ 19:17:
Ik zou voor een blindklinkmoer gaan en het met een machineschroef oplossen als het met popnagels niet lukt. Ik krijg popnagels zelf ook alleen voor elkaar in dun plaatmateriaal.
Dit is misschien nog wel een optie. Enige probleem is dat als ik zoek naar een blindklinkmoer met een buitendiameter van rond de 5, hij niet lang genoeg is, namelijk 9 mm: https://www.rvspaleis.nl/...ken/ws-1023-a2/1023-2-3_1

Het onderdeel is namelijk al 8 mm en dat plaatje moet er ook tegenaan. Of denk ik verkeerd?
pennywiser schreef op dinsdag 2 januari 2024 @ 19:18:
De gaten in de witte rand zijn te zwak of te groot geworden, je kan op beide gaten een stalen ringetje aan de andere kant proberen. Dat moet passen, want de uitstekende popnagel past nu ook. Of maak een stalen contra plaatje met exact passende gaten.
Ik kan helaas niet bij de andere kant. Dat is de binnenkant van het dakraam. Of bedoel je aan de achterkant van het te bevestigen onderdeel?
pennywiser schreef op dinsdag 2 januari 2024 @ 19:21:
[...]

En dan een derde bevestiging erbij in driehoek. Nadeel van blinde boutjes is dat ze vaak een vierhoek onder de kop hebben

Je zou dan dit moeten pakken: https://nl.aliexpress.com/item/1005002557573526.html Heel platte kop hebben deze. RVS borg of blind moertje met ringetje erop klaar. Alles staat op Ali.

Is RVS btw.

Popnagels zijn denk ik te zwak hiervoor, dat werkt alleen goed met aan beide kanten dun plaat materiaal.
Wat bedoel je precies met driehoek/vierhoek?
Ronald.42 schreef op dinsdag 2 januari 2024 @ 19:22:
Of je boort naar 6 mm en neemt een slagje grotere popnagels.
Dit is misschien ook nog wel een optie, maar ik lees hierboven dat het vrij precies komt, en dat is gezien de locatie heel erg lastig, buiten dat ik me afvraag of ik mooi door die 8 mm staal heenkom met mijn boortje ;).

Acties:
  • 0 Henk 'm!

  • Ronald.42
  • Registratie: Maart 2021
  • Niet online
--Christiaan-- schreef op dinsdag 2 januari 2024 @ 20:01:
Dank voor alle snelle reacties!


[...]


Wat bedoel je met tappen? En als ik Google naar schroefbussen word ik ook niet helemaal wijs uit wat ik daar in mijn situatie mee zou kunnen (ik vind dan deze dingen: https://www.mijnijzerwaren.nl/4690-schroefbussen)


[...]

Dit is misschien nog wel een optie. Enige probleem is dat als ik zoek naar een blindklinkmoer met een buitendiameter van rond de 5, hij niet lang genoeg is, namelijk 9 mm: https://www.rvspaleis.nl/...ken/ws-1023-a2/1023-2-3_1

Het onderdeel is namelijk al 8 mm en dat plaatje moet er ook tegenaan. Of denk ik verkeerd?


[...]

Ik kan helaas niet bij de andere kant. Dat is de binnenkant van het dakraam. Of bedoel je aan de achterkant van het te bevestigen onderdeel?


[...]

Wat bedoel je precies met driehoek/vierhoek?


[...]


Dit is misschien ook nog wel een optie, maar ik lees hierboven dat het vrij precies komt, en dat is gezien de locatie heel erg lastig, buiten dat ik me afvraag of ik mooi door die 8 mm staal heenkom met mijn boortje ;).
toon volledige bericht
Als de gaten al 5,5 zijn en je moet naar 6 dan zou dat mijnsinziens toch niet moeten mislukken.
Beetje voorzichtig niet te hard draaien en drukken..

Dat stukje 8mm in de bankschroef of even met een lijmklem ergens op vast zetten...

Zou moeten lukken denk ik.

Solar 15040wp 12x425 ZZW schuin dak 8x260 N schuin dak16x zzw platdak, 6x430 terras oost, wp Sprsun10Kw, wpb arostor 150l


Acties:
  • 0 Henk 'm!

  • pennywiser
  • Registratie: November 2002
  • Laatst online: 11-05 15:30
--Christiaan-- schreef op dinsdag 2 januari 2024 @ 20:01:
Dank voor alle snelle reacties!


[...]

Wat bedoel je precies met driehoek/vierhoek?


[...]
Zoek even op blinde bout dan zie je de vierhoek.

De driehoek bevestiging die ik bedoel heb ik op de afbeelding gemarkeerd. Gebruik bij voorkeur de platkop boutjes die ik gelinkt had.

Je moet wel een sluitring gebruiken anders blijft het te gammel.

Popnagel ga je niet goed bevestigd krijgen.

Afbeeldingslocatie: https://tweakers.net/i/pfeGRSz7BOCpIwuIHHOfRIIdrq4=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/9tpKddhDFfZS0v8U1p6ltLZS.png?f=user_large

[ Voor 8% gewijzigd door pennywiser op 02-01-2024 20:09 ]


Acties:
  • 0 Henk 'm!

  • TweakHm
  • Registratie: April 2021
  • Laatst online: 21:21
De meeste popnagels hebben een gladde buitenzijde en werken doordat de bolling de beide dunne delen samenperst.
Als een popnagel echter niet door het materiaal heen kan steken is het mogelijk om een versie met ribben te gebruiken.
De ribben grijpen zich dan vast in het materiaal. Geen idee hoeveel ruimte je beschikbaar hebt voor de montage.
Voorbeeld: https://rivet-expert.com/...m-klembereik-max-12-00-mm
