Inductiekookplaat werkt niet volgens schema

[Thomas1003]

Beste mensen,

Als ik mijn inductiekookplaat volgens het aansluitschema aansluit, klapt de groep er uit. Hoe zou dit kunnen?



Ik heb een 3 fase meterkast en een 3 fase kookgroep. De perilex is goed aangesloten.

Wat zou het probleem kunnen zijn? Want als ik hem op 2fase aansluit dan werkt hij wel.

[Illusion]

Als je schema a2 wil gebruiken, dan moet je de draadbrug/koperplaatje tussen schroef 2 en 3 verwijderen. En terugplaatsen tussen schroef 4 en 5.

[ Voor 16% gewijzigd door Illusion op 01-01-2024 19:19 ]

[Thomas1003]

Dat heb ik ook gedaan. Alleen de groep klapt er gelijk uit.

[Ramon 73]

Gaat de zekering eruit? Dan heb je ws een fase op aarde of nul gelegd.
"De groep klapt eruit" is echter geen goed gedefinieerde uitspraak. Kan ook inhouden dat de aardlekschakelaar tript. Zeker bij een zekeringsautomaat met geïntegreerde aardlekschakelaar is niet direct duidelijk welke foutstroom onstaat.
Als het de aardlekschakelaar is die uitschakelt dan ws nul en aarde omgedraaid.

Ik ben er "heilig" van overtuigd dat je alle aansluitingen op het fornuis op de juiste kleur hebt zitten. Maar Perilex aansluiting is niet gedefinieerd! Dus heel zeker weten dat alles klopt betekent dus nameten.

[ Voor 21% gewijzigd door Ramon 73 op 01-01-2024 19:41 ]

[teacher]

Schroef even je perilex stopcontact open, en check of je de stekker gelijk bezet hebt.

[Thomas1003]

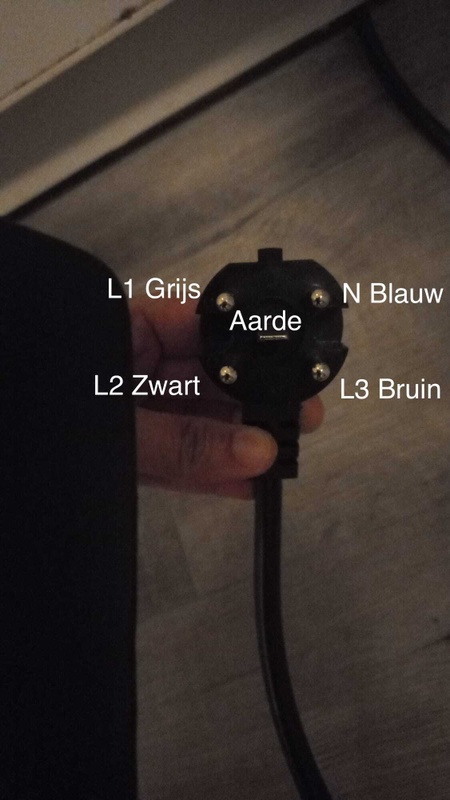

Zo heb ik hem aangesloten. L1=Grijs L2=Zwart L3=Bruin N=Blauw

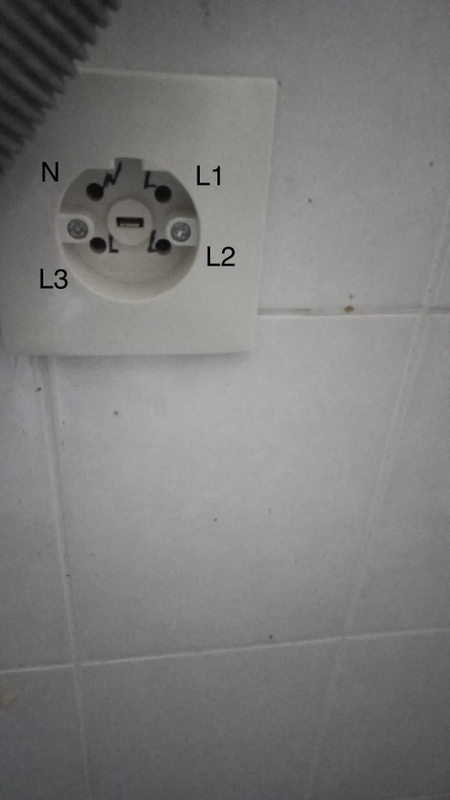

Ik heb de perilex gemeten. Tussen de fases 400v en tussen fase en nul 230.

[Handelingen]

Misschien zitten de draden niet op de juiste positie in de perilex stekker zelf.

[Thomas1003]

[Thomas1003]

Die heb ik ook doorgepiept.

[Speedmaster]

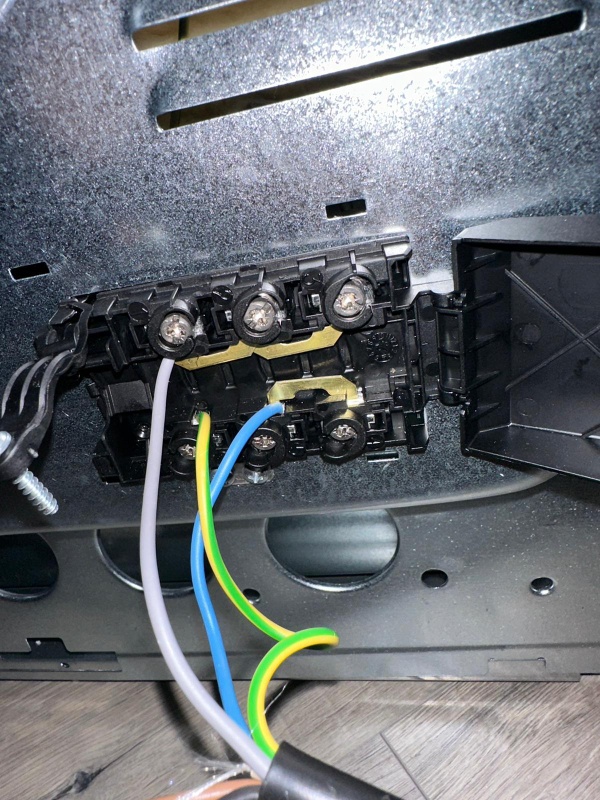

Als je schema A2 gebruikt Op de foto van de open aansluitdoos is je aansluiting verkeerd, je hebt grijs, zwart, bruin maar de tekening zegt zwart, bruin, grijs......

[ Voor 12% gewijzigd door Speedmaster op 01-01-2024 20:11 ]

[Handelingen]

Volgorde L1,2,3 maakt niks uit.

[ Voor 12% gewijzigd door Handelingen op 01-01-2024 20:11 ]

[Handelingen]

Thomas1003 schreef op maandag 1 januari 2024 @ 20:04:
[Afbeelding]

[Afbeelding]

Ziet er goed uit, toch klapt het door.
Meet eens met de ohmmeter tussen alle pennen, misschien is er kortsluiting.

[Bob]

Kans is klein, maar kan het schema ondersteboven of in spiegelbeeld geïnterpreteerd geweest zijn?

[Thomas1003]

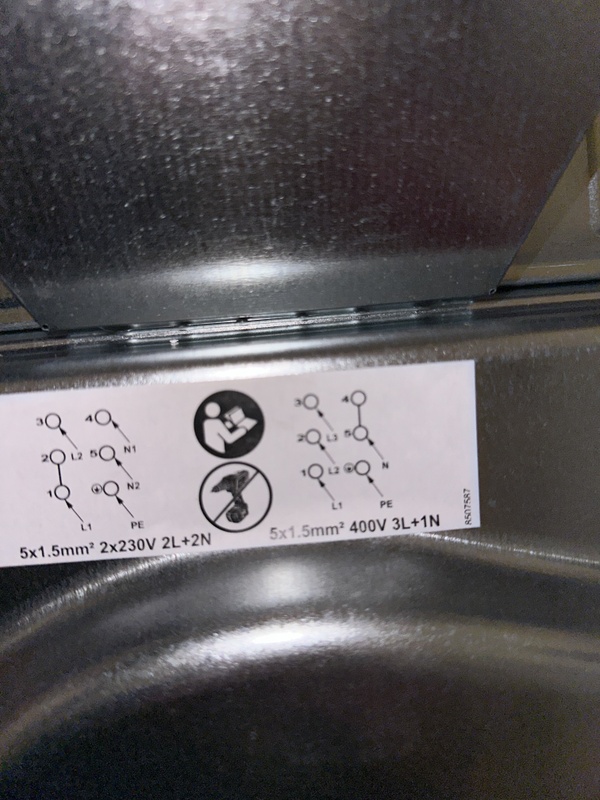

Dit is de schema die op de achterkant staat.

[FireWood]

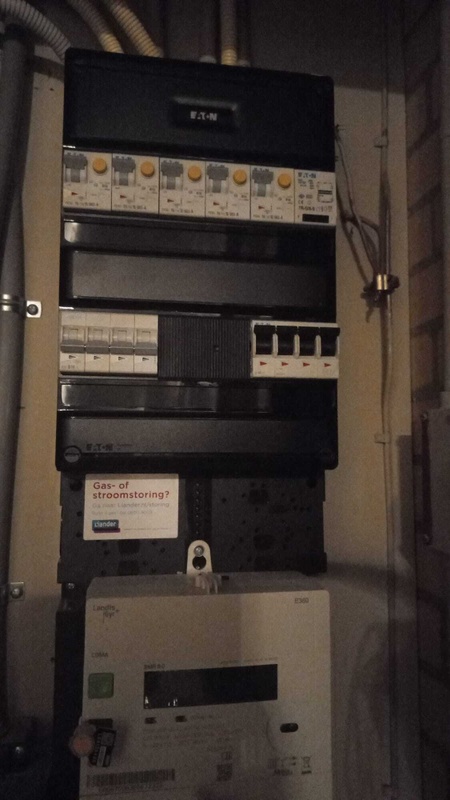

In de meterkast mist een aardlekschakelaar voor de kookplaat. Dit betekend dat er een zware kortsluiting is. (of de automaat is stuk).
Op basis van de foto's ziet het er gewoon goed uit. (Niet dat het technisch uitmaakt, maar bij 3 fase is het gebruikelijk dat L1=bruin L2=zwart L3=grijs is. Zelfs de handleiding geeft anders aan.)

Met @Handelingen eens. Kijk als er niet een zware kortsluiting is tussen de pennen van de steker.

[Thomas1003]

Zal ik met een andere stekker proberen?

[Steyn_E]

Oei, dat ding hoort wel een aardlekautomaat te zijn, geen gewone automaat. Als die eruit klapt is er ergens een volle sluiting in je circuit.

Als je niks in de Perilex steekt springt de automaat niet uit neem ik aan? Dan zit het probleem dus daarachter.

Dus ofwel je kabel is niet in orde ofwel je kookplaat is stuk.

[Handelingen]

Ik denk dat dit het is:

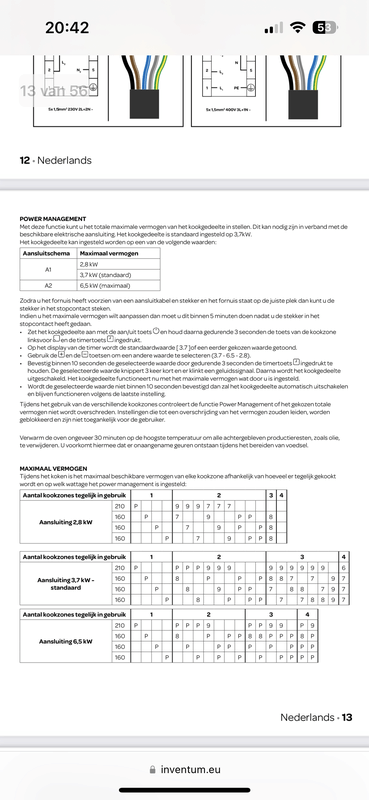

Het is standaard ingesteld op A1, zie tekst. Als je het op A2 wil, zorg dat het weer werkt met 1 of 2 fasen en stel het dan in zoals omschreven.

Kun je evt nog een foto maken van de binnenkant van de stekker?

[ Voor 16% gewijzigd door Handelingen op 01-01-2024 20:42 ]

[devriesjande]

Steyn_E schreef op maandag 1 januari 2024 @ 20:32:
Oei, dat ding hoort wel een aardlekautomaat te zijn, geen gewone automaat.

Een aardlekschakelaar bij vast aangesloten apparaten is niet verplicht.

[Thomas1003]

Als ik niks in de perilex stop, dan springt de automaat niet uit. @Steyn_E

@Handelingen jij bedoelt dus laten werken op 1 of 2 fasen en dan instellingen volgens de tekst hieronder. En daarna weer opnieuw aansluiten volgens schema A2.



Ik neem aan dat er ook een aardlekschakelaar geplaatst moet worden voor de kookgroep.

[Thomas1003]

@devriesjande Ja dat klopt, want woningbouw heeft zelf de meterkast aangesloten.

[Thomas1003]

@Handelingen De stekker kan niet open. Ik heb de pennen doorgepiept met de draden. 1 voor 1 en genoteerd.

[Cees-JanH]

Ik zie twee brugjes op de foto, één tussen de N1 en N2, dat is goed, die andere moet eruit.

[ Voor 67% gewijzigd door Cees-JanH op 01-01-2024 20:54 ]

[SMSfreakie]

Thomas1003 schreef op maandag 1 januari 2024 @ 20:49:
@devriesjande Ja dat klopt, want woningbouw heeft zelf de meterkast aangesloten.

nou krijg ik de bibbers...

[Thomas1003]

@Cees-JanH Dat is gewoon plek waar die bruggetjes zaten. Want hij werkt nu gewoon op 2 fases.

[Thomas1003]

@SMSfreakie wat dan?

[devriesjande]

Het is een raar verhaal. Meet eens de weerstand tussen klem 2 en 3.
Wat je ook nog kan doen is de aders van de kabel afmonteren op een kroonsteen en dan meten of de blauwe ader wel de nul is.

[Handelingen]

Thomas1003 schreef op maandag 1 januari 2024 @ 20:48:
Als ik niks in de perilex stop, dan springt de automaat niet uit. @Steyn_E

@Handelingen jij bedoelt dus laten werken op 1 of 2 fasen en dan instellingen volgens de tekst hieronder. En daarna weer opnieuw aansluiten volgens schema A2.

Ja, precies.
Hoe is het met 2 fasen aangesloten? Kun je een foto maken?

[Thomas1003]

@Handelingen Ik ben nu niet in het huis, maar ik heb grijs op 1 en bruggetje tussen 1 en 2. Op 3 heb ik de bruine en op 5 de blauwe en bruggetje tussen 4 en 5

[ Voor 18% gewijzigd door Thomas1003 op 01-01-2024 21:12 ]

[Thomas1003]

@Handelingen

Ik had eerst 1 fase aangesloten op deze manier (zie foto) en de inductie ging wel gewoon tenminste aan.

[_ferry_]

Misschien zit het wel verkeerd in de meterkast, en hebben ze er 2x230v van gemaakt in plaats van 3 fasen. Niet logisch, niet waarschijnlijk, maar meten is weten.

[Thomas1003]

@_ferry_ nee daar zit het goed. Heb de draden al doorgepiept. Wat L1 is in de meterkast is ook L1 op de perilex.

[Xander]

@Thomas1003 Waarom heb je eigenlijk het hele aansluitkastje van de kookplaat losgehaald? Kan het zijn dat daarmee iets is losgeraakt of beschadigd?

Door het losschroeven van dat lipje van de behuizing is de aarde ook niet met de behuizing verbonden, zolang dat los hangt zou ik er ook geen spanning op zetten om te testen.

[Thomas1003]

@Xander Ja dat weet ik, ik heb dat gedaan om achter het kastje te kijken of er niks loszat. Daarna gewoon teruggezet.

[Handelingen]

Duidelijk.
Nu het werkt, op A2 instellen met de knoppen, zou na het aansluiten van 3 fasen op het apparaat voor de zekerheid nog even doorpiepen tussen elke schroef zonder stekker in stopcontact.

[ Voor 8% gewijzigd door Handelingen op 01-01-2024 21:38 ]

[Xander]

De instelling zou geen kortsluiting mogen veroorzaken. Normaalgesproken sluit je eerst de kookplaat aan volgens één van de schema's en stel je daarna de bijbehorende power management instelling pas in, dat gaat lastig als het dan kortsluiting maakt. Eerst volgens een ander schema aansluiten zou niet nodig hoeven zijn.

Het enige verschil wat deze instelling maakt:
- Als je aansluit volgens A2 maar de instelling op 3,7kW laat staan dan benut je niet het volledige vermogen.
- Als je aansluit volgens A1 maar de instelling op 6,5kW zet dan kun je de groep overbelasten.

Ik verwacht niet dat hier de oplossing in zit.

[Thomas1003]

@Xander Dat is dus wat ik ook dacht.

@Handelingen Ik ga dat proberen. Misschien dat iets elkaar raakt.

[Microstar]

devriesjande schreef op maandag 1 januari 2024 @ 20:47:
[...]

Een aardlekschakelaar bij vast aangesloten apparaten is niet verplicht.

Als ik uitga van de foto’s is de kookplaat aangesloten met een perilex, waardoor het een eindgroep is met contactdozen. De NEN1010 adviseert dan een RCD (stelsels met uitzondering daargelaten), echter blijft het een norm en geen wet.

Update: voor een specifiek toestel is het inderdaad niet nodig.

[ Voor 7% gewijzigd door Microstar op 01-01-2024 21:51 ]

[SMSfreakie]

Thomas1003 schreef op maandag 1 januari 2024 @ 20:57:
@Cees-JanH Dat is gewoon plek waar die bruggetjes zaten. Want hij werkt nu gewoon op 2 fases.

dat als het echt een mannetje vanuit de woningbouw is geweest (ipv een door de woningbouw ingehuurde installateur) is het vaak moauw aangesloten

[Illusion]

Thomas1003 schreef op maandag 1 januari 2024 @ 21:19:
@_ferry_ nee daar zit het goed. Heb de draden al doorgepiept. Wat L1 is in de meterkast is ook L1 op de perilex.

Wat heb je hier precies gedaan? Alleen draden doorgepiept of ook spanningen gemeten?

Ik begin te vermoeden dat het toch in je meterkast/perilex verkeerd zit.

Heb je fotos met kap eraf?

[Steyn_E]

Microstar schreef op maandag 1 januari 2024 @ 21:49:
[...]


Als ik uitga van de foto’s is de kookplaat aangesloten met een perilex, waardoor het een eindgroep is met contactdozen. De NEN1010 adviseert dan een RCD (stelsels met uitzondering daargelaten), echter blijft het een norm en geen wet.

Update: voor een specifiek toestel is het inderdaad niet nodig.

Wel even de aardverspreidingsweerstand meten dan; als die niet laag genoeg is kun je geen 16A trippen bij een sluiting tussen fase en aarde. Maar goed, ik vind het een bijzondere bezuiniging. Waarom niet gewoon een ALAMAT die exact evenveel ruimte inneemt? Een installateur langs laten komen is waarschijnlijk toch al het kostbaarste deel van de operatie.

Mijn kookgroep (in een corporatiewoning) zit gewoon achter een ALS trouwens. De krachtgroep die ik bij mijn moeder geplaatst heb voor de kookplaat is een ALAMAT. Met name omdat de aardverspreidingsweerstand hier niet echt laag te krijgen is (12 meter verzinkte pen in het zand geslagen hier en nog maar amper onder de 10 ohm) veruit het meest verstandig.

[onetime]

Wat is de spanning tussen N en PG(aarde)? (+/-0V)
Tussen N en L1, L2, L3? (+/-230V)
En tussen L1 en L2, L3? (+/-400V)
En tussen L2, L3? (+/-400V)
Zowel in de perilex, maar meteen aan het eind van de kabel zonder plaat meten is sneller.

En wat is de weerstand tussen L1, L2 en L3 van de plaat? Als dat alle drie hoog is, probeer dan met 2 van de drie fases aangesloten wat er gebeurt. Alle combinaties; steeds één van de drie los.
