Lagers van fan vervangen

[Mr. Jinx]

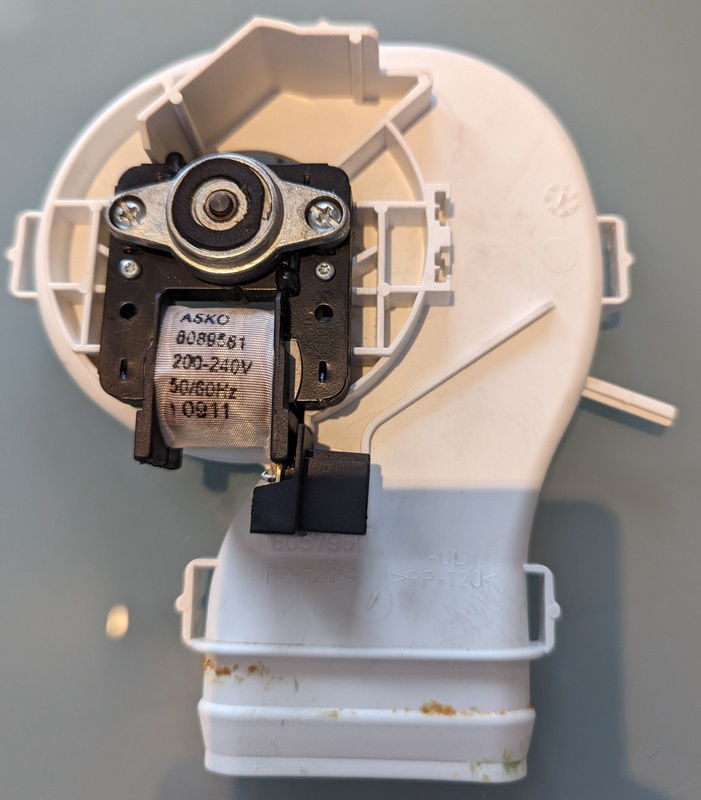

Beste Tweakers, dit onderdeel komt uit een vaatwasser.

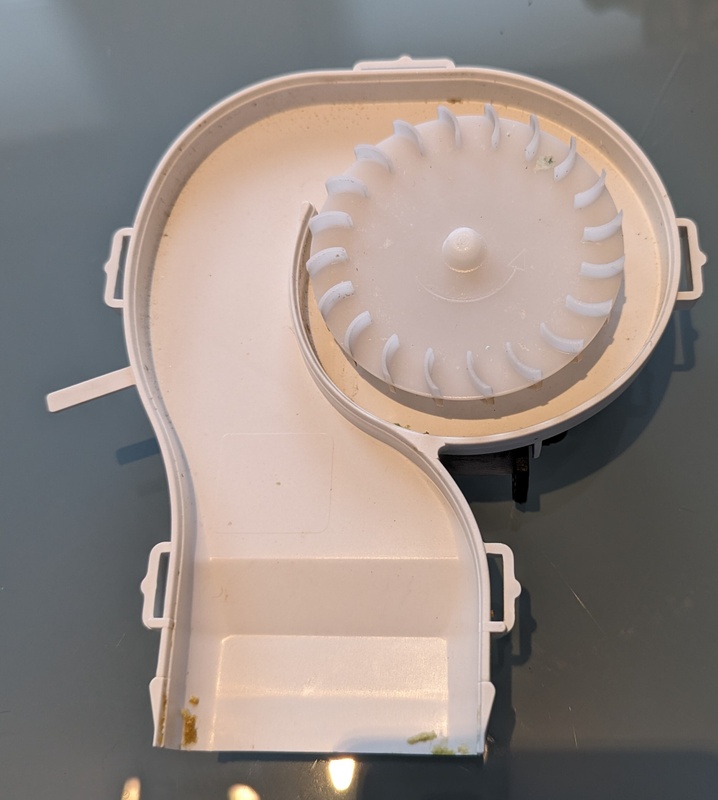

Het is een fan die lucht in de vaatwasser blaast.

Probleem is dat deze een tikkend geluid maakt tijdens het draaien.
Ik heb dit onderdeel nergens kunnen vinden, behalve gebruikt op ebay ver weg, dus wil ik zelf proberen dit op te lossen.

Het lijkt me een simpel motortje aangedreven door een spoel.

Wie weet hoe dit werkt met de lagers? Ik had kogellagers verwacht, maar ik ken dit systeem niet.
Wat kan hier het probleem zijn? Is er iets dat ik hier nog aan kan vervangen? Heeft insmeren met kogellagervet zin?

[heggico]

Welk type en merk vaatwasser is het? En iets van typenummers op het onderdeel?

En dat is idd een heel simpel motortje, die gewoon rechtstreeks op 230V draait. Maar geen idee of je er los onderdelen van kan krijgen..

Invetten is natuurlijk te proberen, maar ik verwacht niet dat hij daarmee heel lang goed blijft lopen.

[SA007]

Wat voor 'tikkend' geluid?
Weet je zeker dat het niet de ventilator is die 'ergens' aanloopt, dat is denk ik waarschijnlijker.

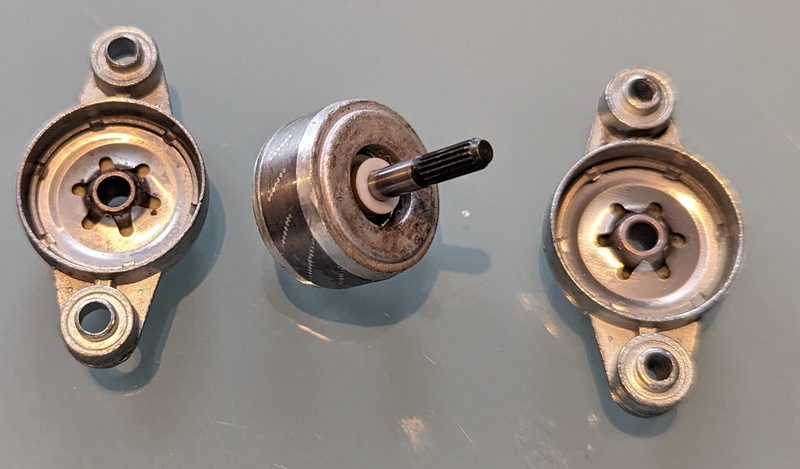

Dit heet overigens een lagerbus, meestal is 1 kant messing, 1 kant staal.
Als er geen rare bramen op zitten of groeven in (de foto's zien er prima uit) en er is geen rare speling op kan je er weinig mee.
Een drupje naaimachineolie (of een andere dunne olie als ptfe of silicone) kan, maar dat was het wel.

[Mr. Jinx]

Vaatwasser is een Pelgrim gvw993ony-p01

Dit zijn de type nummers van het onderdeel:
8089561
8057960
8057961

Wat betreft het tikkende geluid, lastig uit te leggen maar het is meer ratelend. Net alsof er een kabeltje tegen de fan aanzit. Maar dat lijkt helemaal vrij.

Ik kan 'm nu het allemaal los zit natuurlijk eens aansluiten op 230V en kijken waar het vandaan komt.

[WEBGAMING]

Gesinterde glijlagers.

Zit er ook speling op? Ventilator zit gewoon op dat asje geduwd?
Het lijkt ook een beetje ingevreten op die as, maar dat kan je op de foto natuurlijk niet echt goed zien. Voel je daar een randje oid?

Staat zo te zien voor de rest ook niets op het motortje? Ik zou gewoon zo'n motor proberen te zoeken, zal waarschijnlijk vrij universeel zijn.

[ Voor 22% gewijzigd door WEBGAMING op 30-12-2023 13:42 ]

[Mr. Jinx]

Er zit geen speling op, en de ventilator zit inderdaad op de as gedrukt. Ook dat zit goed vast.
De as is ook nog helemaal goed, geen beschadiging te voelen.

Ik begin steeds meer te denken dat het niet het motortje is maar toch iets anders.
Op het zelfde onderdeel zit ook nog een relais om een schuifje te openen.
Die ziet er ook niet gezond meer uit... beetje zwart uitgeslagen, misschien dat daar het tikkende geluid uit komt?

100331.27K T105

[WEBGAMING]

Dat ziet er inderdaad wel erg verdacht uit.

Kan je er toevallig op een beetje een veilige manier bij? Ik zou er denk ik gewoon mijn vinger op houden en kijken of ik iets voel.

Een wat nettere/veiligere manier is er een schroevendraaier op zetten, en dan daar je oor tegenaan houden. Dan kan je zo horen of dat de bron van het geluid is.

Maar ik weet natuurlijk niet hoe ver het weggestopt zit.

https://www.ebay.ca/itm/133004675544
Dit zal het hele systeem wel zijn zo te zien, een soort actuator dus. Zou inderdaad ook zo maar kunnen dat daar iets mis gaat en die zit te ratelen.
Zou ook even controleren of dat "schuifje" soepel heen en weer gaat.
