3 fase kwh meter aanluiten op 1 fase aardlekautomaat

[Antigua]

Hallo,

Heb een 3 fase ABB B23 112 100 kwh meter die gekoppeld moet worden aan een 1 fase aardlekautomaat die gekoppeld is aan een laadpaal.

Kunnen jullie aangeven hoe beide gekoppeld moeten worden; ik kom daar niet helemaal uit.


Hager aardlekautomaat



KWH bovenkant



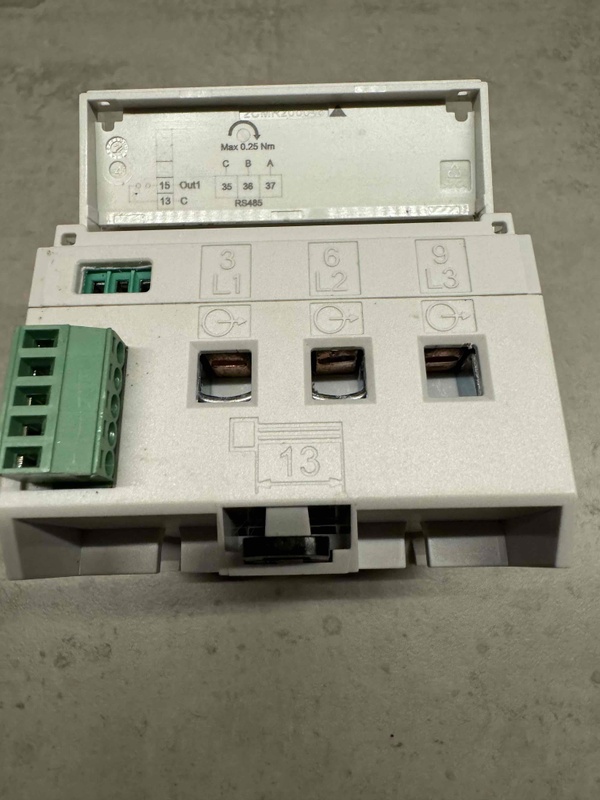

KWH onderkant

[storeman]

Gewoon de N en de L1 aansluiten. De andere fases niet gebruiken.

[twain4me]

Instalaties dus schopje naar DEI

[Antigua]

storeman N en L1 okay

wat sluit ik daarop aan dan?

[ Voor 68% gewijzigd door Antigua op 30-12-2023 21:42 ]

[DutchKel]

Laat het voor jou en je gezin hun veiligheid uitvoeren door een elektriciën.

Je hebt er zo te horen weinig kennis van, dan kun je het beter uitbesteden. Een meterkast brand kan dodelijk zijn en wordt al snel veroorzaakt door dingen niet goed aan te sluiten.

[Infant]

In combinatie met een Maxem?

De N en L1 gaan aan de bovenkant, dus N op 11 en L1 op 1.

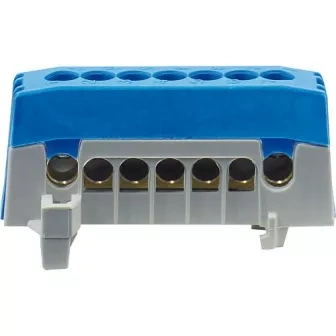

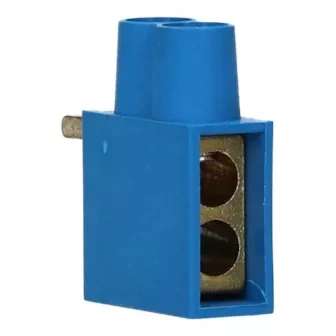

Aan de onderkant is de L1 op 3 de uitgaande fase. Maar de N moet je ergens splitsen. Het liefst met zo iets:

[Antigua]

bedankt voor jullie snelle reactie!

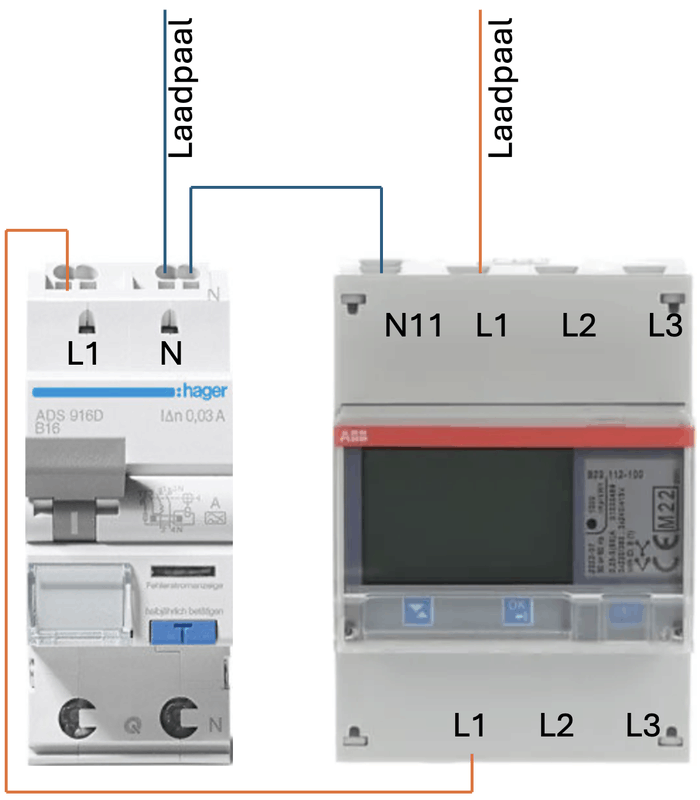

is de aansluiting zo correct?

[jeroen3]

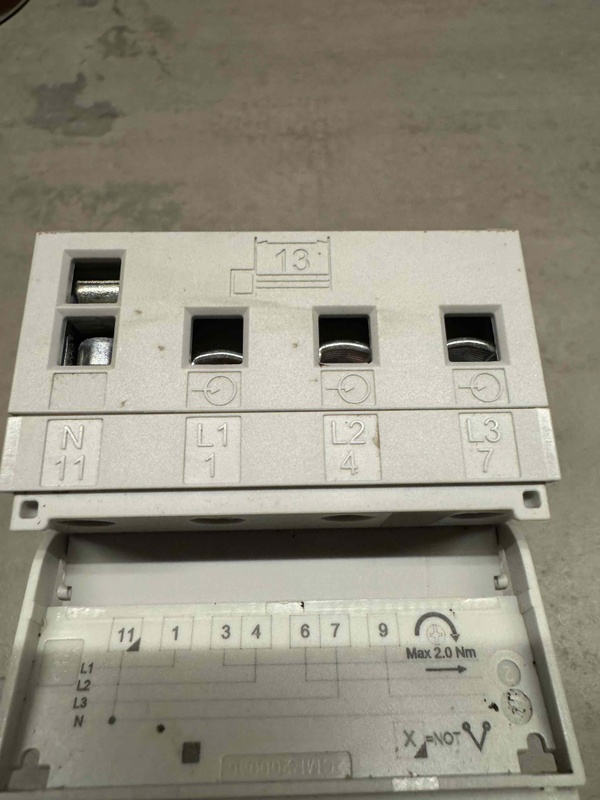

Je moet kennelijk bruggen tussen 1-6 en 9?

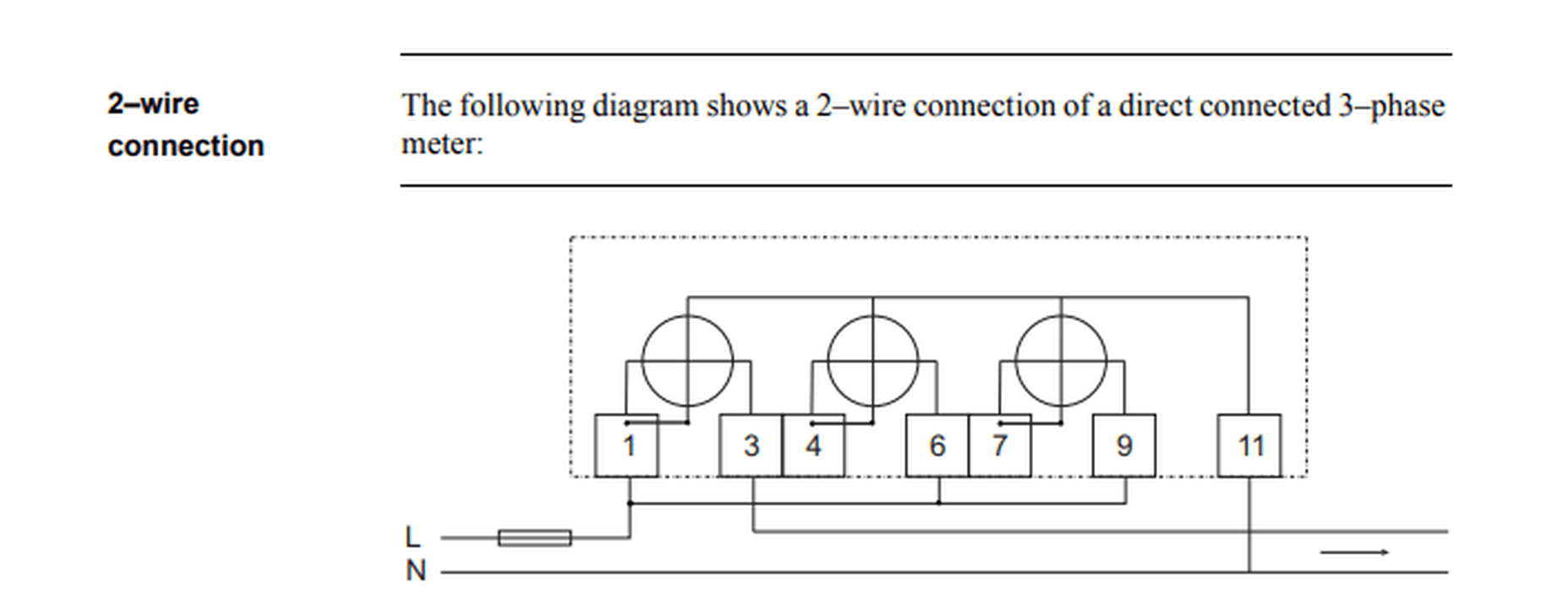

Manual.

In ieder geval, 3 is output en dat klopt in jouw plaatje niet, dus zal hij negatief meten.

[ Voor 11% gewijzigd door jeroen3 op 30-12-2023 17:48 ]

[Septillion]

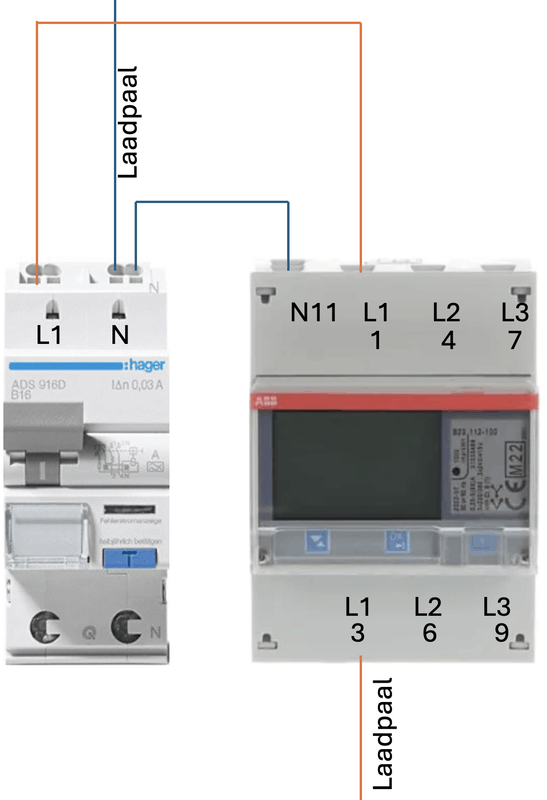

@Antigua Bijna, van boven erin en van onder eruit. Dus Klem 1 van de meter naar de automaat en klem 3 naar de laadpaal.

[Antigua]

@Septillion Septillion
@jeroen3 jeroen3

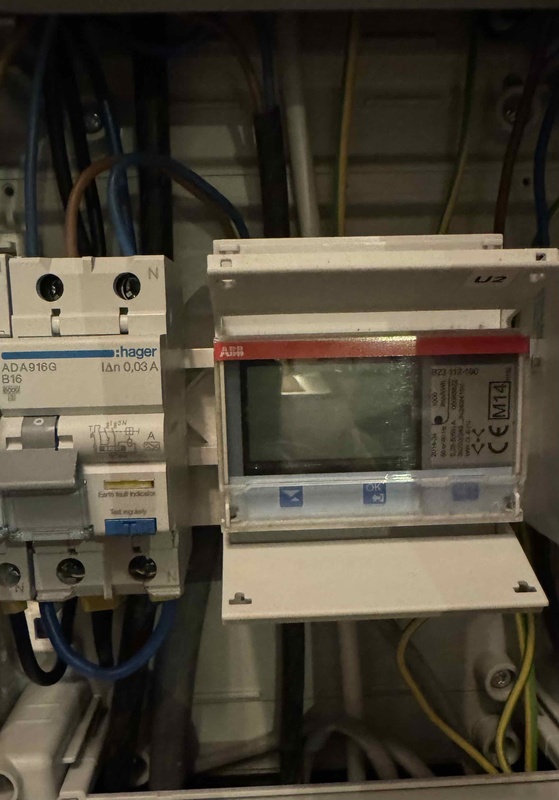

is die zo correct ?

[jeroen3]

Ja probeer het zo eens.

[Antigua]

Het werkt perfect.

Bedankt voor jullie tips!
Aftakklem had ik nog liggen dus voldoen we weer aan de NEN - normering.

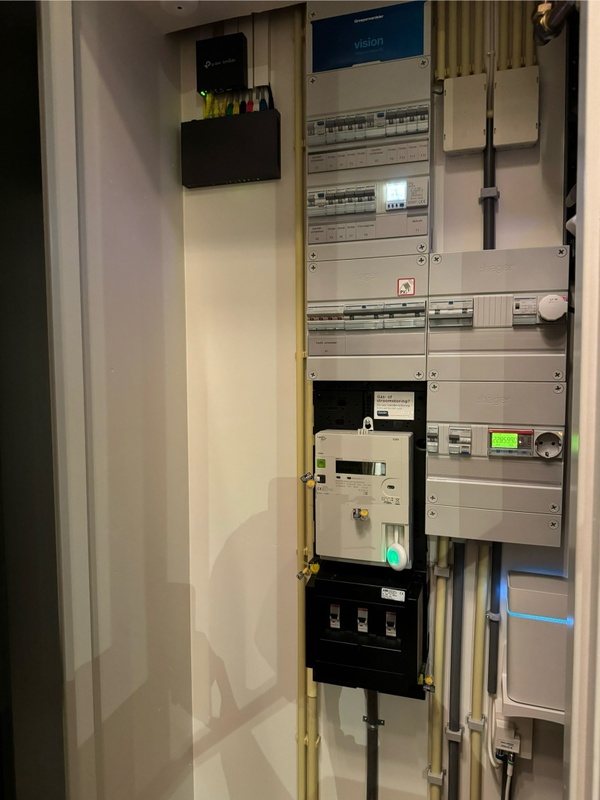

Zo alles weer netjes
