Lego DIY probleem

[pascalbianca]

Beste Tweakers/DIY Creators,

Wij zijn bezig op zolder om diverse kermis attractie van Lego te bouwen.
Een van de attracties de we verder willen uitbreiden is de Booster, die willen we voorzien op de lange arm met leds.

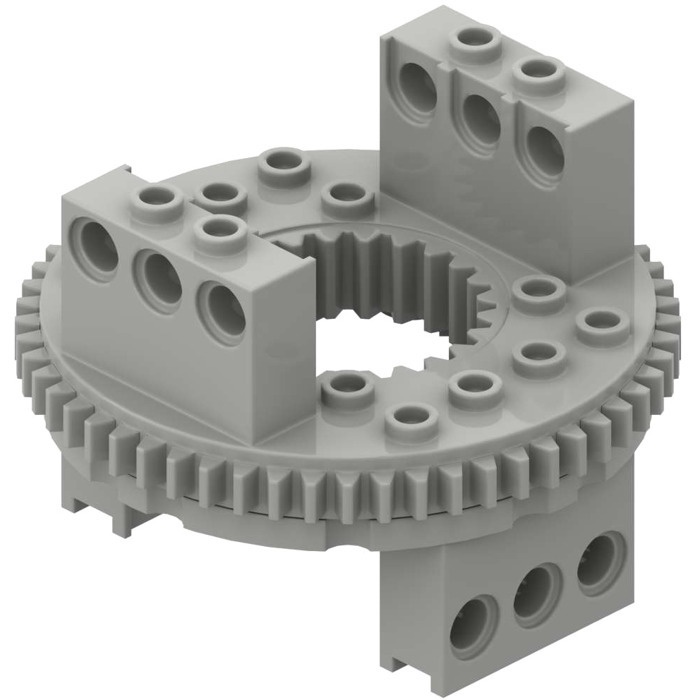

Die arm word aangedreven door dit stukje Lego.:


Nu hadden we een soort sleep contact in gedachte zoals word gebruikt bij die racebaantjes.
Dit hebben we nu als proef gemaakt.:


Echter dan breekt het sleep contact af, of soldeersel laat los enz., enz.
Het was de bedoeling dat de stroom via een sleep contact over gebracht word naar de grote arm.

Wie heeft hier nog andere ideeën op of methodes die dit effect ook kunnen doen?

[Yaksa]

Het idee is goed, alleen dit is fijnmechanica.
Je zal uiterst precies en schoon moeten werken, goede lijm gebruiken die ervoor bedoeld is en deze goed laten drogen (iets wat hecht op zowel metaal als harde kunststof, zoals UHU Plus Endfest).
Een soldeerbout met een fijne tip en het juiste vloeimiddel voor het koper.
En dan nog zal het lastig zijn.

[OnTracK]

Voor een beter resultaat. Pak een kale printplaat en ets daar een scheiding in. Dan heb je niet de oneffenheden van een stuk koperdraad met open eindes.

Of koop eventueel gewoon een rotary connector "slip ring" van farnell of alibaba

[ Voor 5% gewijzigd door OnTracK op 26-12-2023 19:14 ]

[Microkid]

dit hoort niet op VAO. Kickje naar AZ.

[ Voor 21% gewijzigd door Microkid op 26-12-2023 19:41 ]

[sypie]

Stukje kopertape in de lengte doorsnijden en die opplakken? Is platter, geleidt prima en plakt zelf. Dat zijn toch wel positieve punten lijkt me?

[u_nix_we_all]

Misschien kun je het beter contactloos maken. In plaats van die sleepring er een spoel van maken, en er boven ook een spoel. Hetzelfde principe als een draadloze oplader.
Ik weet niet hoeveel Watt je nodig gaat hebben voor de leds, en hoe je dan moet dimensioneren (aantal windingen enzo) en wat je verder nog nodig hebt (je hebt wisselstroom nodig, stroom door de primaire spoel zal beperkt moeten worden?) maar lijkt me een haalbaar plan.

[StarWing]

Je soldeerwerk is plakwerk. Er is geen hechting tussen beide oppervlakken. Best eerst de massieve koperdraad op voorhand vertinnen (en ook de draad), dan nadien de draad aan solderen. Op deze manier is er veel minder hitte nodig op de plastiek onderdelen.

[MBgek]

OnTracK schreef op dinsdag 26 december 2023 @ 19:13:
Voor een beter resultaat. Pak een kale printplaat en ets daar een scheiding in. Dan heb je niet de oneffenheden van een stuk koperdraad met open eindes.

Of koop eventueel gewoon een rotary connector "slip ring" van farnell of alibaba

Dit inderdaad, je kan ook een pcb’tje laten maken bij een van de bekende Chinese printplatenboeren, heb je ‘m meteen in de juiste vorm.

[Mavamaarten]

StarWing schreef op woensdag 27 december 2023 @ 08:18:
Je soldeerwerk is plakwerk. Er is geen hechting tussen beide oppervlakken. Best eerst de massieve koperdraad op voorhand vertinnen (en ook de draad), dan nadien de draad aan solderen. Op deze manier is er veel minder hitte nodig op de plastiek onderdelen.

En daarbovenop: als je wil dat je soldeer hecht op een willekeurig stuk half-geoxideerd koperdraad, heb je flux nodig. Eigenlijk heb je altijd flux nodig, dat zit veelal in je soldeertin maar dat is vaak niet voldoende.

Maar de simpelste en waarschijnlijk best werkende oplossing is een echte slip ring kopen op Ali.

[WEBGAMING]

Kan je niet ergens gewoon een kleine accu of batterij verstoppen?

[Oon]

In plaats van draadjes zou je ook kunnen proberen om ringetjes te gebruiken. Die kun je bij iedere bouwmarkt per millimeter binnenmaat en buitenmaat vinden, moet je er alleen even op letten dat het gewoon een metalen ringetje is en dus wel stroom geleidt.

Als je dan het binnenste ringetje op de binnenkant klemt en het buitenste ringetje tegen de buitenkant kunnen ze nergens heen, evt. daartussen met een lijmpistool de ruimte opvullen.

Ik neem aan dat dit contactpunt geen gewicht gaat dragen, maar wat ook zeker geen verkeerd idee is is om al het plastic dan in te smeren met van dat teflon smeermiddel gemaakt voor fietsen. Dat kun je makkelijk met een wattenstaafje aanbrengen, indien nodig een tweede laagje nadat het is gedroogd, en het droogt helemaal in dus je hebt niet zo'n smeerboel als bij olie. Frictie voorkomen is de beste manier om te zorgen dat dit soort dingen lang meegaan.

[Onbekend]

Je kunt ze voor een paar euro op AliExpress bestellen:
https://nl.aliexpress.com...f2a2181&afSmartRedirect=y


Maar als je ze zelf wilt maken, is een printje en mogelijkheid zoals hierboven is aangegeven.
Of je kunt een as in het midden zetten, met daarop koperen strips gelijmd, met daarop sleepcontacten.

Edit:
Je kunt ook zoiets maken:
https://www.homebuiltrovs.com/slipringreel.html

[ Voor 4% gewijzigd door Onbekend op 27-12-2023 11:27 ]

[pascalbianca]

Ik heb toch gekozen voor zo een sleepring die in het laatste antwoord was voorgesteld. Nu kijken hoe het werkt. Thx!
