[PV] Produceert een PV-zonnepaneel meer dan mogelijk is

[Ward Vr]

Ik heb een klant in België die 16 DM400-M10-54HBB panelen op zijn dak heeft staan (2 strings van 8 panelen). Op zaterdag 2 december 2023 bedroeg het piek PV-vermogen 3,95 kW, volgens de log van de Huawei SUN2000 4.6KTL-L1 5 kVA omvormer. Dit betekent 247 W per paneel. De buitentemperatuur bedroeg 2°C.



Dit is het huis, met de panelen op het zuidoosten gericht:



De instraling bedroeg die dag echter slechts 250-300 W/m2, volgens meerdere metingen door het hele land (helderblauwe luchten volgens mijn blote oog). Dit is te verwachten omdat we in de zomer slechts zo'n 1100-1200 W/m2 halen en nu is het winter.





Volgens de datasheet is er echter ongeveer 600 W/m2 nodig om deze hoeveelheid stroom te produceren (de gele lijn is door mij getrokken om het geproduceerde piekvermogen op die dag aan te geven). Hoe is dit mogelijk?
Datasheet bron: https://www.elektrototaal.../file/3868/product/41786/

De gegevens in de Huawei-logboeken lijken accuraat. Een andere PV-installatie die ik beheer produceerde die zaterdagmiddag veel minder.. 32% van het piekvermogen, wat dan wel weer klopt met de datasheet.

[ Voor 3% gewijzigd door Ward Vr op 18-12-2023 19:41 ]

[Ronald]

Onder welke hoek is het 300W/m² :-)?

0 graden?

Hoe hoog staat de zon op 2 december? Welke instralingshoek heb je dan op de panelen?

"Ziet" het paneel dus rustig 2x zoveel effectieve instraling dan een platliggende sensor?

[edit] En bij welke paneeltemperatuur is het 400W?
Wat was de paneeltemperatuur? Wat is het temperatuur coëfficiënt ook alweer?

[ Voor 22% gewijzigd door Ronald op 18-12-2023 19:59 ]

[Ward Vr]

Ronald schreef op maandag 18 december 2023 @ 19:49:
Onder welke hoek is het 300W/m² :-)?

Ik schat de hellingshoek van het dak op 45°.

Ronald schreef op maandag 18 december 2023 @ 19:49:
Hoe hoog staat de zon op 2 december? Welke instralingshoek heb je dan op de panelen?

De zon staat 's middags ongeveer 15° boven de horizon, dat maakt de hellingshoek van de panelen tov de zon dan nog 45-15=30° denk ik?




De grafieken in de datasheet zijn bij 25°C volgens mij. Koeling tot 2° zou volgens een andere datasheet ongeveer 10% meer vermogen geven. Komt dus nog lang niet in de buurt.
Edit: temp grafieken in deze datasheet: https://www.vdh-solar.nl/...5f7-bac5-7aa4e0403b54.pdf

[ Voor 5% gewijzigd door Ward Vr op 18-12-2023 20:08 ]

[Ronald]

Ward Vr schreef op maandag 18 december 2023 @ 20:07:

De zon staat 's middags ongeveer 15° boven de horizon, dat maakt de hellingshoek van de panelen tov de zon dan nog 45-15=30° denk ik?

Ik schat 35-40 in op basis van de foto...

Maar dat is de hoek met horizon. Zon staat dus 15 graden hoger... dus 50/55/60 graden

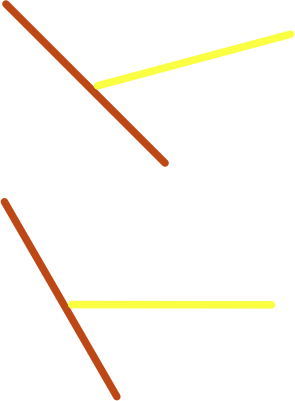

Even visualiseren met 45 graden dak (oranje-rood-bruin) en zon (geel) op 15 graden (boven)

En dan de boel vlak gezet voor dramatisch effect.

[Ward Vr]

Ziet er goed uit Maar dus eigenlijk zou de opbrengst nog minder moeten zijn dan de datasheet, maar het is veel meer volgens de cijfers van de Huawei omvormer.

[Ronald]

Je denkt nog steeds verkeerd...

Er was en reden dat ik vroeg: Onder welke hoek werd 250W/m² gemeten... Vlakliggend? Dan staat de zon dus 75 graden uit loodrecht op die sensor... Sensor ziet dan 'Weinig"

Panelen van je klant liggen maar 30 graden uit loodrecht... Die zien dus 'Veel" ... Bijna net zoveel als 22 juni (Dan staat liggen de panelen 15 graden uit loodrecht).


Mooi hulpje van je landgenoot: https://www.thomasberger....akw2=&temp_coeff2=&max2=0
Kortom: het is doodnormaal dat je klant dit vermogen uit de panelen kreeg.

Mag ik me kratje Palmskes komen halen?

[ Voor 3% gewijzigd door Ronald op 18-12-2023 20:57 ]

[Ward Vr]

Volgens de PV Calc tool van Thomas zou er een instraling zijn van 656W/m2, dit wordt in realiteit nooit gehaald in de winter volgens verschillende metingen (zie onder). Desondanks blijkt Thomas dit zelf wel te halen met zijn panelen, dus we missen nog iets.

Tool Thomas:


Metingen door weerstation Beerse gaan richting 2-300W/m2 piek.


Metingen van het KMI, zie startpost.

[ Voor 56% gewijzigd door Ward Vr op 18-12-2023 22:23 ]

[Ward Vr]

Ik heb het even nagevraagd bij het KMI en de sensor van de pyranometer ligt horizontaal. Dus dit valt enkel te vergelijken met een zonnepaneel dat ook horizontaal ligt. Dit verklaart verschil dus

[Ronald]

Dat bevestigde mijn aanname, en daarmee dus dat het paneel veel meer zonnestraling “ziet” dan de sensor van het meteo station :-)
