CV ketel toch maar op Plugwise Adam ipv ESP?

[NeFoRcE]

Dag,

Dit topic is meer om te kijken of wat ik wil daadwerkelijk zal helpen.

Momenteel hebben we een ESP met OpenTherm aan de ketel aangesloten. Home Assistant communiceert met die ESP en geeft de warmtevraag door. We merken dat - mogelijk door verkeerde parameters in OpenTherm - dat de ketel 6000 (!!!) keer de vlam aanzet in de afgelopen maand. Dat lijkt mij wat overdreven veel. Ik heb het gevoel dat het allemaal net niet lekker werkt. Opwarmen woonkamer (VV) duurt lang (graad per 2-3u stoken). Mijn onderbuikgevoel is er niet zo goed over zeg maar.

Zou een Adam van plugwise hierbij uitkomst bieden? Dat deze echt goed de ketel aanstuurt?

Ketel betreft Intergas CW5 36/30 HRe. Hebben beneden 4 lussen vloerverwarming, en boven radiatoren (alles dicht op 1 kleine na)...

[_JGC_]

4 lussen vloerverwarming is max 400 meter leiding, zal zo rond de 4KW uitkomen. Je ketel doet minimaal 8KW. 6000 keer per maand is gemiddeld 8,33x per uur de vlam inschakelen.

Wat doet je ketel tijdens het opwarmen, steeds op code1 staan en 5 minuten later weer vol aan de bak zeker?

[NeFoRcE]

potver, en ik wilde een CW5 omdat we een stortdouche hebben. Vreemd dat de installateur dat dan niet heeft afgeraden en klakkeloos die cw5 heeft besteld en gemonteerd...

Ik zal thuis eens kijken wat die codes zijn. Voor tapwater gebruik weet ik het wel, maar zal 't eens monitoren voor CV.

[bgrr]

welke esp heb je er aan hangen ?
Heb je daar meer info over ?

Ik wil van mijn ouderwetse chronotherm geval af wat hier nog tegen de muur hangt.
Iets met esp lijkt me ideaal zodat ik het koppelem met home assistent.

[NeFoRcE]

bgrr schreef op dinsdag 12 december 2023 @ 09:51:
welke esp heb je er aan hangen ?
Heb je daar meer info over ?

Ik wil van mijn ouderwetse chronotherm geval af wat hier nog tegen de muur hangt.
Iets met esp lijkt me ideaal zodat ik het koppelem met home assistent.

code:

platform: ESP8266
  board: d1_mini
  platformio_options:
    lib_deps:
    - ihormelnyk/OpenTherm Library @ 1.1.4

een d1_mini

[bgrr]

Zit er nog een opentherm adapter tussen of hangt de esp direct aan de ketel ?

[NeFoRcE]

bgrr schreef op dinsdag 12 december 2023 @ 10:01:
Zit er nog een opentherm adapter tussen of hangt de esp direct aan de ketel ?

De ESP is de opentherm, er draait opentherm software op. Dus de ESP is rechtstreeks aangesloten op de ketel.

[bgrr]

Als ik kijk op https://ihormelnyk.com/opentherm_adapter dan lijkt er toch een adapter nodig te zijn.
Hier zit ook een opto coupler omdat dat het voltage aan de opentherm kant van de ketel hoger is dan wat de esp aan kan.




Draai je er tasmota op de esp ?

Mocht je m vervangen dan neem ik m graag van je over :-)

[NeFoRcE]

bgrr schreef op dinsdag 12 december 2023 @ 10:26:

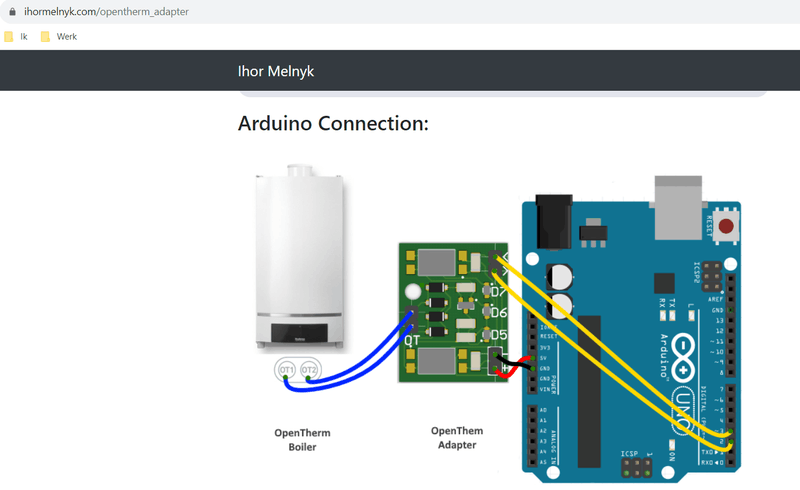

Als ik kijk op https://ihormelnyk.com/opentherm_adapter dan lijkt er toch een adapter nodig te zijn.
Hier zit ook een opto coupler omdat dat het voltage aan de opentherm kant van de ketel hoger is dan wat de esp aan kan.


[Afbeelding]

Draai je er tasmota op de esp ?

Mocht je m vervangen dan neem ik m graag van je over :-)

Je bent mij nét 5 seconden voor.

Ik heb deze configuratie:

https://diyless.com/blog/home-assistant-opentherm-thermostat

Maar dan met ESP home geflashed, maar uitkomst zal hetzelfde zijn. Control params zijn:

control_parameters:

kp: 0.95
ki: 0.0004
kd: 52.6

En ik zal aan je denken mocht ik toch voor Plugwise gaan

[ Voor 3% gewijzigd door NeFoRcE op 12-12-2023 10:29 ]

[_JGC_]

Gut, als ik die code van DIYLESS zo bekijk uit die blog snap ik ook wel waarom die Thermostat2 van ze zo warm wordt... loop functie zonder delay

[NeFoRcE]

_JGC_ schreef op dinsdag 12 december 2023 @ 10:41:
Gut, als ik die code van DIYLESS zo bekijk uit die blog snap ik ook wel waarom die Thermostat2 van ze zo warm wordt... loop functie zonder delay

offtopic:
ik gebruik die niet, maar zie dat reconnect() een delay van 5 sec bevat, dus zit er wel een delay in toch?

[_JGC_]

NeFoRcE schreef op dinsdag 12 december 2023 @ 10:52:
[...]

offtopic:
ik gebruik die niet, maar zie dat reconnect() een delay van 5 sec bevat, dus zit er wel een delay in toch?

reconnect() wordt alleen uitgevoerd als de wifi verbinding verbroken is.

Ik heb de Thermostat2 nu op de kast liggen, ding wordt echt serieus warm. Veel warmer dan de Heatboosters die met 3A adapter gevoed worden en 15 fans aansturen.

[NeFoRcE]

_JGC_ schreef op dinsdag 12 december 2023 @ 09:14:
4 lussen vloerverwarming is max 400 meter leiding, zal zo rond de 4KW uitkomen. Je ketel doet minimaal 8KW. 6000 keer per maand is gemiddeld 8,33x per uur de vlam inschakelen.

Wat doet je ketel tijdens het opwarmen, steeds op code1 staan en 5 minuten later weer vol aan de bak zeker?

Ik zit hier bij mn ketel, en je hebt inderdaad gelijk. Heb hem nu even op 60C CV gezet. Eens kijken wat ie nu doet. Hij hangt nu al weer een paar minuten op 58 graden en stand 1. Nu, paar min later dus, gaat de ketel heel even branden. En daarna weer naar stand 1 met 57/58 in het scherm.

Waarom blijft de ketel niet gewoon lekker doorpompen de hele tijd?

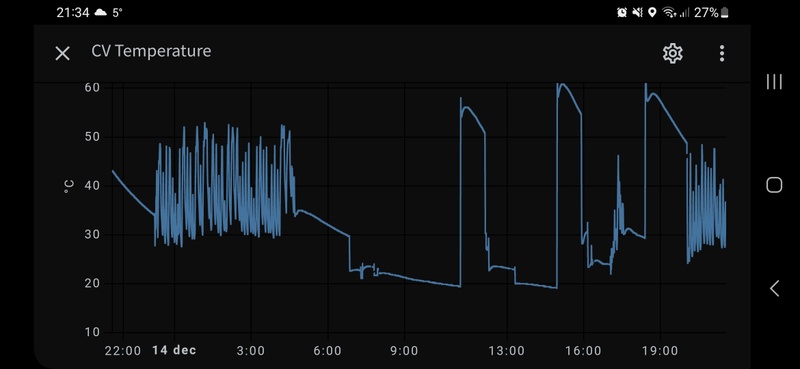

En dit is de CV temp aldus Home Assistant:

[_JGC_]

@NeFoRcE Zet je min en max vermogen eens vast op 25%. Daarnaast de minimale pompsnelheid verhogen in het menu van de ketel.

Welke verdeler heb je?

[NeFoRcE]

Ik heb in de handleiding parameter 3 (Ingesteld maximaal CV vermogen) nu op 31 gezet (bij 30 maakte de ketel een raar geluid ofzo er iets stroomt/draait). En parameter 3. (Maximum capaciteit modulerende pomp) op 90 (stond op 80).

Verdeler heb ik van JK vloerverwarming met een Wilo pomp. Heb er denk ik wel een foto van ergens. Wil je die?

[_JGC_]

@NeFoRcE Parameter c (min vermogen) kan naar 25% en c. (min pomptoerental) mag je wel wat hoger dan 40% zetten.

Geen idee waarom 3 niet op 30 kan overigens, de meeste HRE's kunnen prima op 25% draaien, doen ze voor tapwater ook als de flow laag genoeg is.

Doel van die instellingen is meer debiet en lager vermogen zodat de ketel de warmte kwijt kan.

Heb je foto van verdeler en leidingen vanaf ketel waar ie aan zit?

[NeFoRcE]

@_JGC_

c op 25 gezet, stond op 30.
c. Op 50 gezet, stond idd op 40.

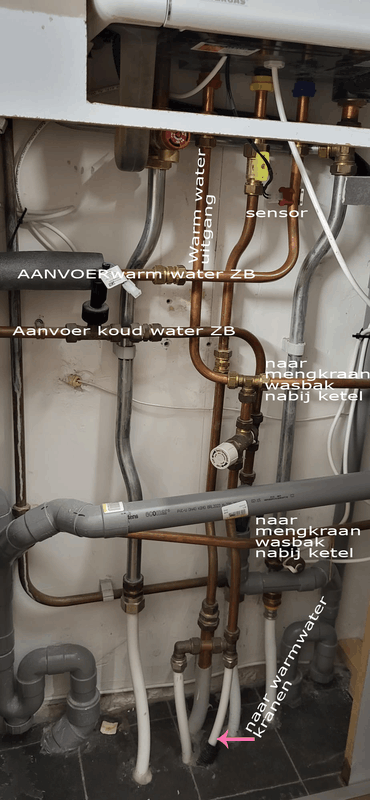

Dit is leidingwerk bij de CV (2e etage)

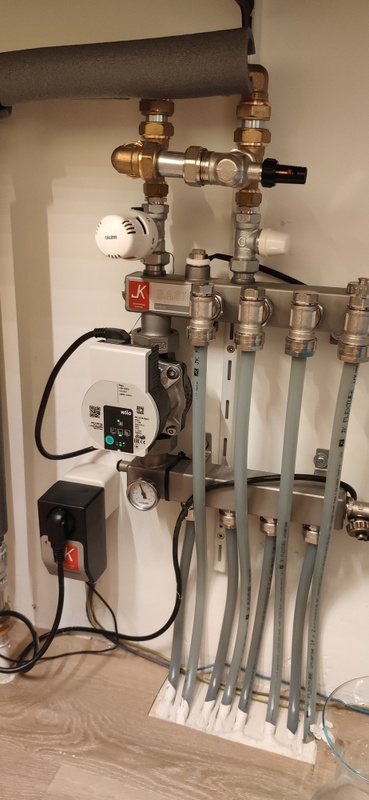

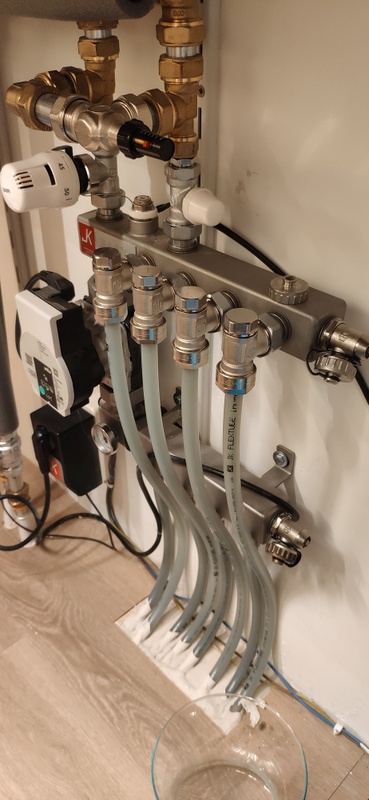

En de verdeler (trapkast begane grond)





Verdeler zit alleen verwerkt in de kast. Kom ik zo niet bij nu. Dus mocht ik daar iets mee moeten doen, dan wordt dat lastig nu (en ben dit weekend weg)..

Ps superfijn dat je zo meehelpt/denkt waardeer ik!

[_JGC_]

@NeFoRcE

Deze verdeler wordt verkocht als LTV verdeler voor CV systemen rond de 55 graden, de thermostaatknop bepaalt de menging. Zou voor jouw situatie goed moeten zijn.

Je aanvoer komt uit de grond, heb je daar ontluchters op het hoogste punt van de leidingen zitten? Die vallen net buiten beeld.
Verder kijken of je bypass niet per ongeluk open gaat.

[NeFoRcE]

@_JGC_ voor wat ik weet zit het ontluchtingsslangetje in het midden op het bovenste blok van de verdeler. En kan je aangeven waar de bypass zit? Dan kan ik kijken wat ie doet/op staat.

Bedankt weer!

[_JGC_]

Bypass is die doorverbinding met dat zwarte ding eraan boven je thermostaatknop.
Met ontluchters bedoel ik bovenop de leidingen. Je krijgt aanvoer uit de vloer, dat gaat over naar staal, het maakt 2 haakse bochten en gaat dan naar beneden naar je verdeler. De laatste knie voor je weer naar beneden gaat moet eentje zijn met ontluchter, of net daarvoor in het horizontale buisje moet een ontluchter.

De ontluchter op je verdeler is nml niet het hoogste punt.

[NeFoRcE]

_JGC_ schreef op donderdag 14 december 2023 @ 23:16:
Bypass is die doorverbinding met dat zwarte ding eraan boven je thermostaatknop.
Met ontluchters bedoel ik bovenop de leidingen. Je krijgt aanvoer uit de vloer, dat gaat over naar staal, het maakt 2 haakse bochten en gaat dan naar beneden naar je verdeler. De laatste knie voor je weer naar beneden gaat moet eentje zijn met ontluchter, of net daarvoor in het horizontale buisje moet een ontluchter.

De ontluchter op je verdeler is nml niet het hoogste punt.

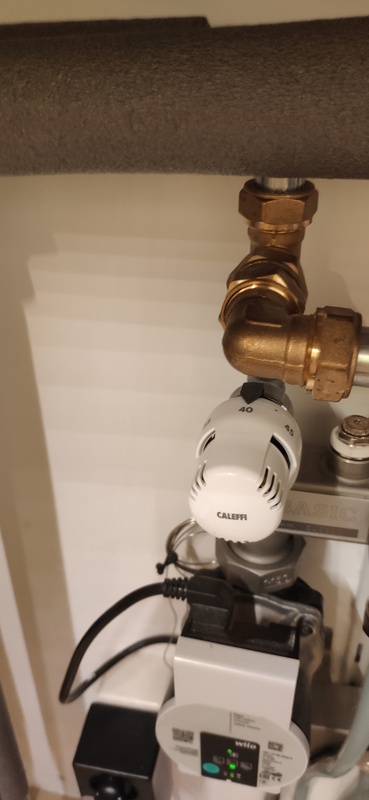

Ah, helder. Ik vermoed niet dat daar een ontluchter op zit. Ik kan mij niet herinneren dat daar wat zit. Ik heb nog een iets andere foto gevonden, maar daar zit isolatie omheen:

[NeFoRcE]

@_JGC_ Het lijkt er helaas niet op dat het beter geworden is. Ik vermoed toch echt dat de ketel te zwaar is. Mooi ruk dat ze me dit dan niet hebben afgeraden of anders hebben geadviseerd.

Sinds mijn OP in dit topic is de ketel nog 2215 (!) keer aangegaan.

Nog wat recente screenshots:

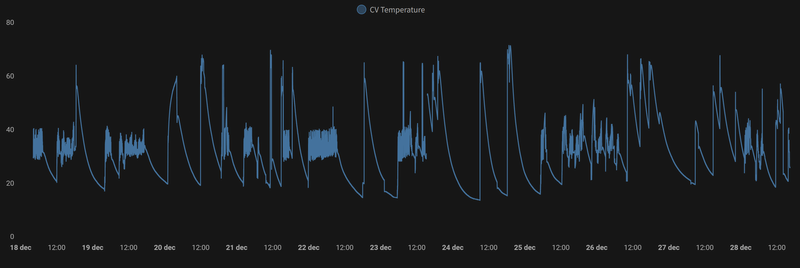

CV temperatuur:

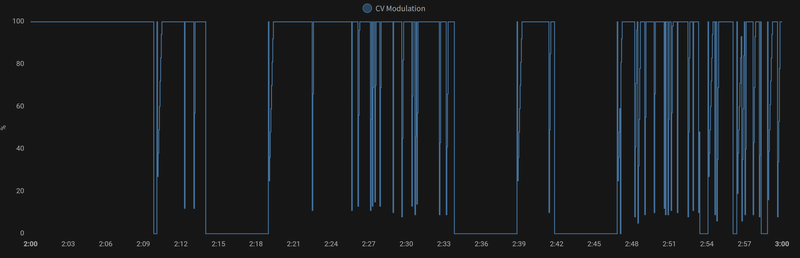

CV modulatie van afgelopen nacht (2:00u - 3:00u):

vooral bij deze denk ik; hoort dat ding niet gewoon continu rond bijv. 10% te zitten als ie de boel eenmaal op temperatuur heeft?

Mocht ik meer moeten aanleveren, hoor ik het graag

Heb je nog tips wellicht?
