Ik ben al een tijdje bezig om een Liebherr LR13000 na te bouwen met mijn 3d printer. De Liebherr LR13000 kan je wellicht kennen van de Lego Technic set die lego uitgebracht heeft.
Ik ontwerp het geheel in Fusion 360 en print alles met mijn Bambu Lab P1P. Ik hanteer niet een vaste schaal, maar ik probeer wel alles zo reëel mogelijk te maken. Ik ben een tijdje terug begonnen met het onderstel.
Elke track wordt aangestuurd door een JGY-370 motor. Dit is een 12v motor met ingebouwde haakse overbrenging, wat hem zeer geschikt maakt voor deze toepassing. De snelheid van de motor wordt gereduceerd naar 15rpm.

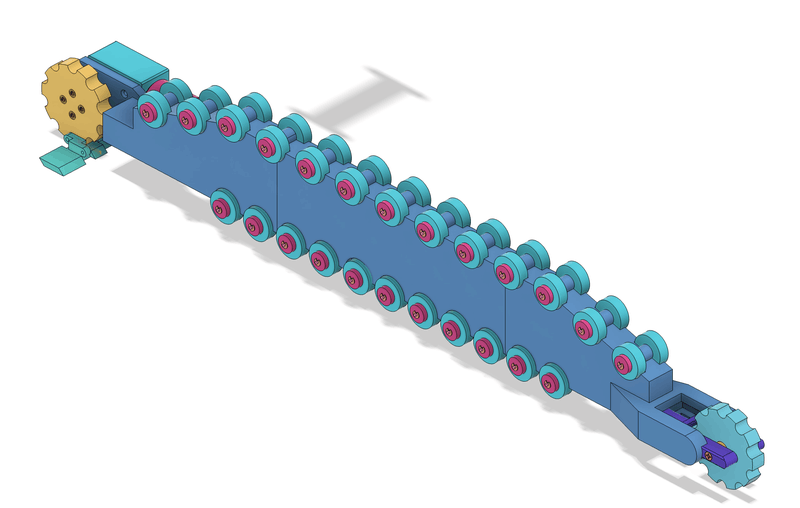

Zo ziet een van de track chassis eruit.
/f/image/JPnZs3shUrmUtCXorzgiHoEV.png?f=fotoalbum_large)
Dit is eigenlijk allemaal redelijk recht toe recht aan, wat wel goed is om te weten is dat het belangrijk is dat een track op spanning moet worden gehouden. Dat heb ik opgelost met een spanmechanisme aan een van de uiteinden van het chassis.
/f/image/6sQ2awuk3dmxxXs8BnOLYqWe.png?f=fotoalbum_large)
Wat je hier zit is een vork waaraan een sprocket zit. De pen van de vork kan vrij bewegen in een gat die in het chassis zit. In dit gat zit een sterke veer.
Ik heb tot nu toe van het daadwerkelijke bouwproces nog niet zoveel foto's gemaakt. dat zal ik vanaf wat meer doen. Dit is hoe die er nu voor staat.
:strip_exif()/f/image/SGhKwQfZSV6AnvCikuu1OQo2.jpg?f=fotoalbum_large)
:strip_exif()/f/image/pxKZ7bEHieAelYLiLLp5QIPm.jpg?f=fotoalbum_large)
Zoals je wellicht aan de stift kan zien, wordt het best wel een flink groot ding. Zeker als je ziet hoe die straks er ongeveer uit komt te zien.:strip_exif()/f/image/Ea4VRud1AFjvb4u4z00wzoIP.jpg?f=fotoalbum_large)
Wat leuke cijfertjes, Elke track heeft 48 608zz lagers. Welke met een spacer geperst zitten op 2mm asjes. het op maat maken van die asjes en het persen ervan is echt een doodmakend klusje, ben blij dat dat achter de rug is. Elk track chassis bevat ongeveer 400 gram PLA.
Ik zal in de week van morgen en de rest van de week even wat meer updates geven hoe ik er nu voorsta en welke problemen ik tegenaan ben gelopen en hoe ik deze opgelost heb.
