Dali Led driver vervangen, welke optie

[GerbenBK]

Hi,

Ik was begonnen in het Shelly topic maar heb die oplossing voorlopig even laten varen. Ik hoop hier op de goede plek te zijn voor mijn vraag.

Ik heb een mooie hanglamp gekocht voor boven de eettafel, maar had niet precies voor ogen hoe ik deze smart kon gaan dimmen. Dit is handig omdat de schakelaar momenteel op een lastig bereikbare plaats zit (achter koelkast).

Omdat het een Dali/Pushdim driver is heb ik de optie om een pulsdrukker te plaatsen met een extra draad naar de dimmer en dan proberen die pulsedrukker slim aan te sturen.

Een andere suggestie die in het Shelly topic werd gedaan is om de led driver te vervangen. Het idee is dat, als ik daar een normale dimbare driver plaats, ik zonder een extra draad te trekken een slimme dimmer kan plaatsen bij de pulsedrukker.

Ik kom er voor die optie alleen niet uit welke driver daarvoor geschikt zou zijn. Zie door de vele opties het bos niet meer, zeg maar . Dit is de bestaande led driver:

https://www.tridonic.com/en/int/product/29891?tab=1



Ik lees hier in een ander topic over constant current drivers, maar ik heb te weinig kennis om precies te begrijpen waar ik op moet letten.

Over de led lamp zelf weet ik alleen dat er '11.7 W multichip mid power' staat op de site van de verkoper.

Ik zoek dus een reguliere dimbare led driver die ik dan vanuit de schakelaar slim kan aansturen met bijvoorbeeld een Shelly dimmer. Iemand die weet welke led driver ik zou kunnen aanschaffen of me in de juiste richting kan helpen?

[memphis]

https://resources.tridoni..._o4a_NF_SR_EXC3_29891.pdf

Het is dus een programmeerbare constant current driver. Programmeren via NFC of DALI

Wat ik er van begrijp is DALI een soort van home automatisation protocol. Maar er is een Tridonic app waarmee je alles kunt bedienen/uitlezen. Dus even installeren en de instellingen uitlezen.
https://www.tridonic.com/...ionsuite-4service-nfc-app

Als je de benodigde stroom weet kan je daarop een andere constant current driver met een max uitgang van 60v uitzoeken.

[ Voor 20% gewijzigd door memphis op 08-11-2023 12:09 ]

[GerbenBK]

Ah, thanks die app had ik nog niet gevonden. Heb via NFC verbinding gemaakt en de lamp kunnen dimmen. Alleen niet heel praktisch door middel van NFC

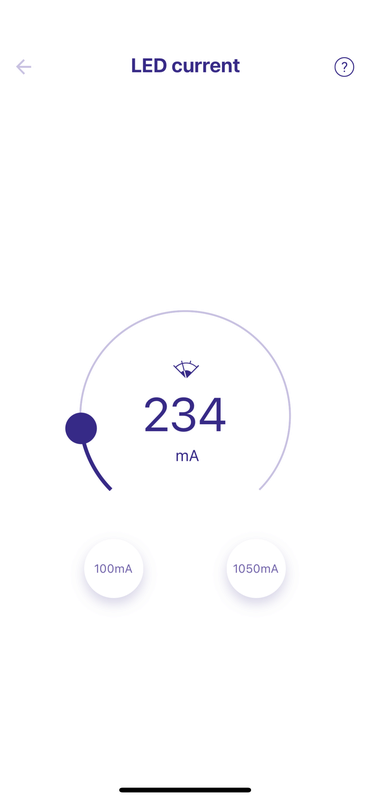

Bij LED current staat 100mA tot 1050mA. Is dat waar je op doelt?

Ik heb hem nu van 500mA naar 234mA gezet.

[ Voor 57% gewijzigd door GerbenBK op 08-11-2023 13:11 ]

[Xander]

GerbenBK schreef op woensdag 8 november 2023 @ 13:09:
Ah, thanks die app had ik nog niet gevonden. Heb via NFC verbinding gemaakt en de lamp kunnen dimmen. Alleen niet heel praktisch door middel van NFC

Bij LED current staat 100mA tot 1050mA. Is dat waar je op doelt?

Ik heb hem nu van 500mA naar 234mA gezet.

[Afbeelding]

De driver is instelbaar tussen 100mA en 1050mA. Dit is niet bedoeld om het ding te dimmen, maar dat is bedoeld als eenmalige instelling. Natuurlijk wordt de lamp minder fel als je het van 500mA naar 234mA zet, maar pas op! Als je het op 1050mA instelt is het misschien einde oefening voor je LEDs...

Het ding stond ingesteld op 500mA, dat zal niet voor niets zijn, dus zet hem daar op terug. Als je de driver wilt vervangen ben je dus op zoek naar een (dimbare) 500mA constant current driver, of een driver waar je de stroom op 500mA kunt instellen (meestal gaat dit met DIP-switches ofzo, niet alles is zo luxe met NFC ).

In welk platform wil je dit integreren? Kun je niet beter de originele driver houden en een DALI signaal aanbieden? Bijvoorbeeld met zoiets:
https://lichtpartner.nl/zigbee-to-dali-da-mwz/
https://lichtpartner.nl/wifi-to-dali-da-mwt/
https://www.dedomoticasto...-0-dali-converter-li.html

[ Voor 6% gewijzigd door Xander op 08-11-2023 14:11 ]

[GerbenBK]

Xander schreef op woensdag 8 november 2023 @ 13:59:
[...]

De driver is instelbaar tussen 100mA en 1050mA. Dit is niet bedoeld om het ding te dimmen, maar dat is bedoeld als eenmalige instelling. Natuurlijk wordt de lamp minder fel als je het van 500mA naar 234mA zet, maar pas op! Als je het op 1050mA instelt is het misschien einde oefening voor je LEDs...

Het ding stond ingesteld op 500mA, dat zal niet voor niets zijn, dus zet hem daar op terug. Als je de driver wilt vervangen ben je dus op zoek naar een (dimbare) 500mA constant current driver, of een driver waar je de stroom op 500mA kunt instellen (meestal gaat dit met DIP-switches ofzo, niet alles is zo luxe met NFC ).

In welk platform wil je dit integreren? Kun je niet beter de originele driver houden en een DALI signaal aanbieden? Bijvoorbeeld met zoiets:
https://lichtpartner.nl/zigbee-to-dali-da-mwz/
of
https://lichtpartner.nl/wifi-to-dali-da-mwt/

ok, dat is goed te weten. Ik ging er van uit dat de driver en led op elkaar afgestemd zouden zijn. Ik zet hem weer terug.

Qua platform maakt het me op zich niet veel uit, als ik het maar op een niet al te moeilijke manier kan integreren in Home Assistant. Dus zigbee, zwave oid.

Ik heb inderdaad gekeken naar die Dali oplossingen maar dat gaat volgens mij te ver voor mijn wensen (en skills) en vereist ook extra controllers zoals onderaan staat bij de link die jij stuurde: " DALI bus, DALI bus power supply of 24Vdc".

Ik ga zelf eens zoeken naar een driver met die specs, als iemand er een weet houd ik me aanbevolen.

Ps, zie nu ook die laatste link van die Osram converter. Dat is misschien wel een goede oplossing. Die komt zo te zien voor de huidige driver, daar is wel plek voor in het plafond. Die ga ik ook even onderzoeken. Thanks!

[ Voor 9% gewijzigd door GerbenBK op 08-11-2023 14:18 ]

[Xander]

GerbenBK schreef op woensdag 8 november 2023 @ 14:12:
[...]


ok, dat is goed te weten. Ik ging er van uit dat de driver en led op elkaar afgestemd zouden zijn. Ik zet hem weer terug.

Dat is ook op elkaar afgestemd, totdat je het gaat aanpassen dan...

Lager dan de fabrieksinstelling kan geen kwaad, hoger is een bijzonder slecht plan want dan krijg je er straks 210% licht uit.

Qua platform maakt het me op zich niet veel uit, als ik het maar op een niet al te moeilijke manier kan integreren in Home Assistant. Dus zigbee, zwave oid.

Ik heb inderdaad gekeken naar die Dali oplossingen maar dat gaa volgens mij te ver voor mijn wensen (en skills) en vereist ook extra controllers zoals onderaan staat bij de link die jij stuurde: " DALI bus, DALI bus power supply of 24Vdc"

Ik had nog een derde optie erbij gezet die 230VAC wil als voeding. Maar wellicht is die module wat groot om in je lamp te krijgen.

Er zijn ook LED-drivers welke zelf al "smart" zijn, een willekeurig voorbeeld met Zigbee: https://www.slv.com/nl_nl...17#productLongDescription

[GerbenBK]

Uiteindelijk gekozen voor de 3e link in jouw post @Xander, de Osram zigbee2Dali converter.

Niet goedkoop maar werkt wel perfect. Makkelijk geinstalleerd en prima te integreren in Home Assistant en nu dus mooi dimbaar zondat extra draden te hoeven trekken naar de lastig te bereiken schakelaar. Dank voor de tips!
