ROG Strix x570-E Gaming bifurcation problemen

[Kire Naam]

Ik heb sinds kort een nieuwe grote pc case gehaald waarin ik mijn GPU met zijn IO shield naar de grond gepunt wil hebben. Ik heb geprobeerd dit voor elkaar te krijgen met een riser van LINKUP (amazon) alleen deze buigt niet genoeg om dit voor elkaar te krijgen. Nu heb ik een riser gehaald wat perfect past alleen krijg ik mijn moederboard niet in de juiste instelling hiervoor.

Probleem:

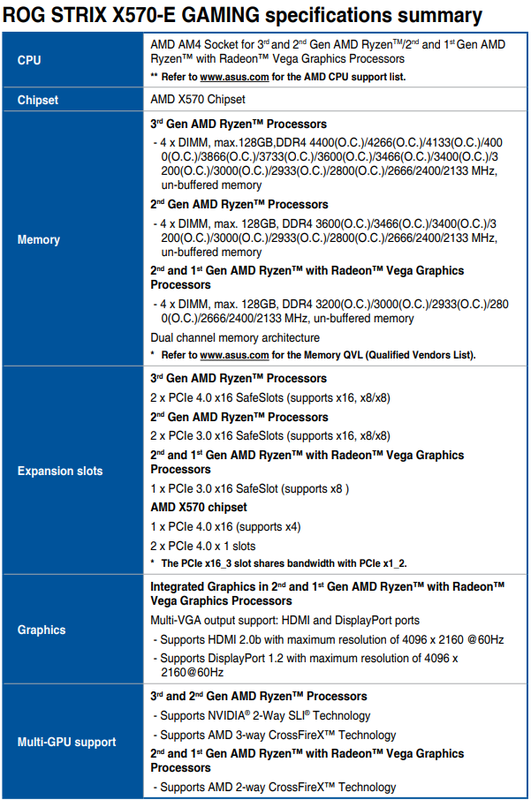

Wil moederboard in x8/x8 modus. Moederboard handleiding geeft aan dat het mogelijk is om PCIe x8/x8 in te stellen. Ik vind de gehele optie nergens en in auto keuze modes wil hij hem nog steeds in x16 houden.

Relevante software en hardware die ik gebruik:
Ryzen 9 5950x
Amd 7900xtx
Asus x570 E gaming (laatste bios versie)

XINITE 'Gen4 2 Poorten Slimsas 8i X2 Naar Pcie 4.0X16 Slot Adapter Board Voor Netwerkkaart Grafische Videokaart Capture Kaart Gpu 6pin Power'

XINITE 'Pcie 4.0X16 Naar 4 Poorten Nvme-Compatibel Uitbreidingskaart Pci-E 4.0 16x Om Slimsas 8i X2 SFF8654 grafische Kaart Ssd Adapter Card'

Wat ik al gevonden of geprobeerd heb:
Gekeken naar handleiding


Met IFRextractor naar de bifurcation ondersteuning

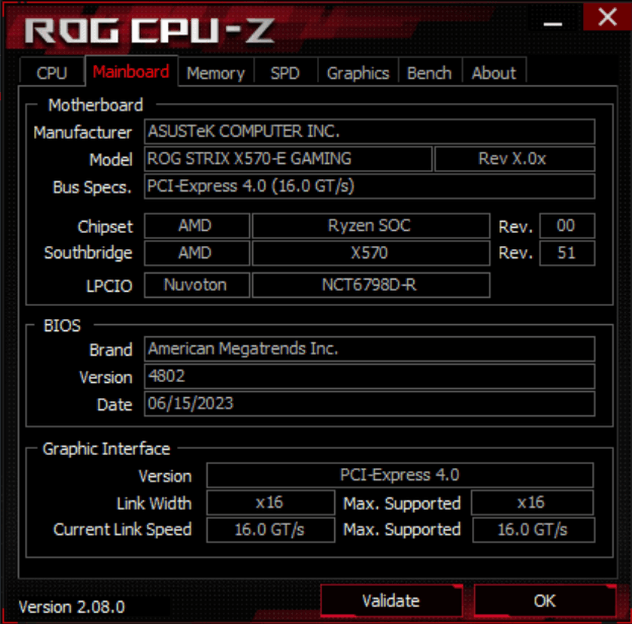

GPU met riser aangesloten GPU-z & CPU-z geprobeerd




GPU zonder riser aangesloten GPU-z & CPU-z geprobeerd




Setup met gebruik van image:

[ Voor 7% gewijzigd door Kire Naam op 26-10-2023 19:34 ]

[White Feather]

Over het algemeen gebruikt zo’n slot alleen de volle 16 lanes niet als er elders lanes nodig zijn.

Dan moet er dus een kaart in het 2e slot zitten voordat het bord naar 8x/8x schakelt.

Misschien dat het. Oef ook naar 8 lanes schakelt als je gpu er maar 8 gebruikt. De rest zou je kunnen afplakken.

[Kire Naam]

Hmm raar, ik zou niet weten waarom er iets in het 2e slot gestopt zou moeten worden aangezien het

mijn bedoeling is mijn PCIEx16_1 slot in x8+x8 te delen (zit ik verkeerd te denken?).

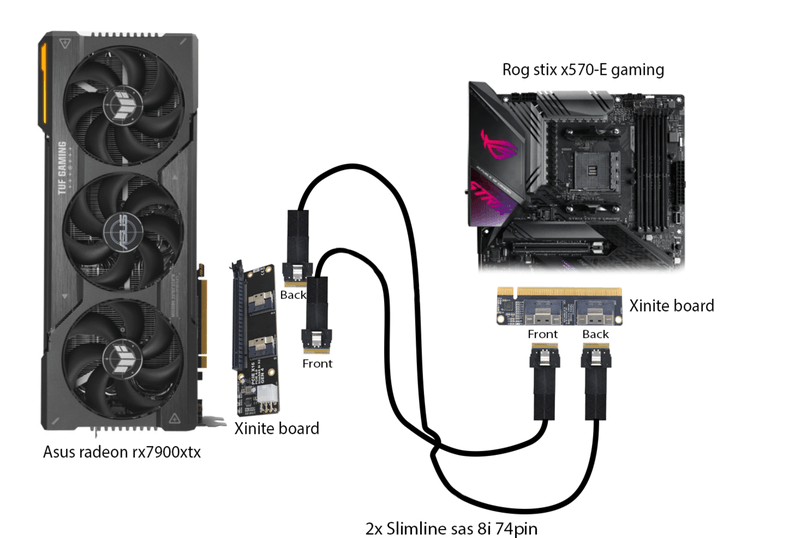

Zou je het erg vinden de laatste foto te bekijken aangezien dit mijn bedoeling is.

Verder heb ik ook nog gekeken naar "pcie splitting" naar aanleiding van de leverancies instructies, maar daar vond ik verder geen resultaten op.

[White Feather]

Je kunt het 1e slot helemaal niet in 8+8 delen in hetzelfde slot.

Je kunt van de 16 lanes van slot 1 er 8 naar het 2e slot sturen, waardoor je in beide sloten 8 lanes hebt.

De constructie die je voor ogen hebt, zal dus ook zo'n riser-set voor het 2e slot moeten hebben om het te laten werken.

[rdejongjr]

Ligt het aan mij of hoef je het niet te splitten?
Je gaat van een x16 slot naar een x16 slot.

bifurcation is alleen nodig als je verschillende devices op 1 slot wilt aansluiten.

[Thomg]

rdejongjr schreef op vrijdag 27 oktober 2023 @ 10:49:
Ligt het aan mij of hoef je het niet te splitten?
Je gaat van een x16 slot naar een x16 slot.

bifurcation is alleen nodig als je verschillende devices op 1 slot wilt aansluiten.

Dit dus, je wilt hier helemaal geen bifurcation voor gebruiken.

[Dennism]

Zolang je het bovenste slot gebruikt is delen inderdaad niet nodig, dat slot heeft standaard 16 lanes. Als dat niet standaard werkt zou ik het probleem elders zoeken en niet bij de lanes.

Pas als je beide deze sloten gaan vullen moet je lanes gaan delen (bij sommige / veel moederborden gaat dat automatisch zodra je beide sloten vult, maar soms gebeurt het niet als het bovenste slot leeg blijft.

XINITE 'Gen4 2 Poorten Slimsas 8i X2 Naar Pcie 4.0X16 Slot Adapter Board Voor Netwerkkaart Grafische Videokaart Capture Kaart Gpu 6pin Power'

XINITE 'Pcie 4.0X16 Naar 4 Poorten Nvme-Compatibel Uitbreidingskaart Pci-E 4.0 16x Om Slimsas 8i X2 SFF8654 grafische Kaart Ssd Adapter Card'

Wat ik wel zie bij een soort gelijk product: https://c-payne.com/produ...evice-adapter-2-8i-to-x16

is dat het aansluiten exact moet gebeuren, heb je dit al gecontroleerd?

can work in x16 mode with both inputs connected (must be the same CPU host port and lane ordering must be 0-7->8-15, NOT 8-15->0-7, switching the cables will help!)

[ Voor 43% gewijzigd door Dennism op 27-10-2023 12:11 ]

[Kire Naam]

White Feather schreef op vrijdag 27 oktober 2023 @ 09:59:
Je kunt het 1e slot helemaal niet in 8+8 delen in hetzelfde slot.

Je kunt van de 16 lanes van slot 1 er 8 naar het 2e slot sturen, waardoor je in beide sloten 8 lanes hebt.

De constructie die je voor ogen hebt, zal dus ook zo'n riser-set voor het 2e slot moeten hebben om het te laten werken.

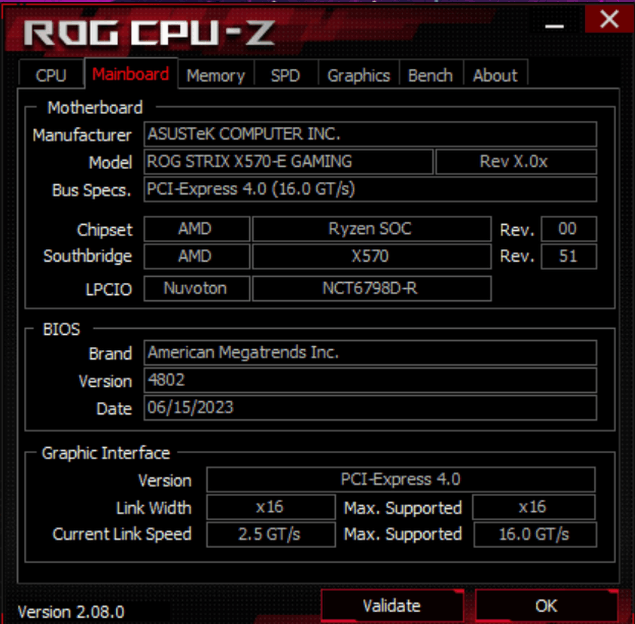

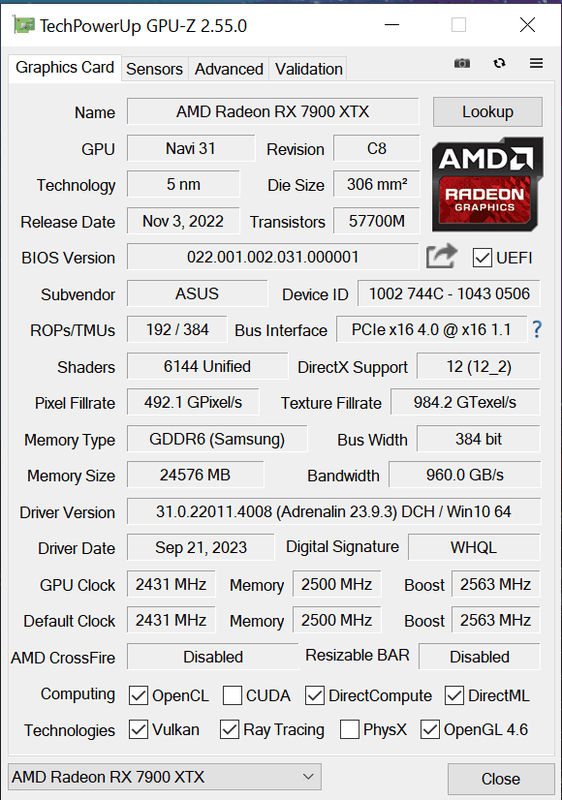

Hmm oke dank voor het antwoord, ik heb hem in middels aan de praat gekregen door de grafische kaart uit mijn 2e pcie slot te halen, alleen wel gaat deze adapter maximaal met 2.5GT en pci x16 1.1.

Ik denk dat het aantal beschikbare lanes niet genoeg waren aangezien ik er maar 20 heb.

[Kire Naam]

rdejongjr schreef op vrijdag 27 oktober 2023 @ 10:49:
Ligt het aan mij of hoef je het niet te splitten?
Je gaat van een x16 slot naar een x16 slot.

bifurcation is alleen nodig als je verschillende devices op 1 slot wilt aansluiten.

Dit is wat ik via de pagina van de verkoper heb gevonden, ik heb pcie splitting opgezocht alleen vond ik hier kwam alleen bifurcation te voren.

[Dennism]

Kire Naam schreef op vrijdag 27 oktober 2023 @ 15:06:
[...]


Hmm oke dank voor het antwoord, ik heb hem in middels aan de praat gekregen door de grafische kaart uit mijn 2e pcie slot te halen, alleen wel gaat deze adapter maximaal met 2.5GT en pci x16 1.1.

Ik denk dat het aantal beschikbare lanes niet genoeg waren aangezien ik er maar 20 heb.

Verlies je dan geen enorme sloot performance? Ik zou dat toch eens meten, 16x PCIE1 is niet echt wat meer.

[Kire Naam]

Dennism schreef op vrijdag 27 oktober 2023 @ 11:52:
Zolang je het bovenste slot gebruikt is delen inderdaad niet nodig, dat slot heeft standaard 16 lanes. Als dat niet standaard werkt zou ik het probleem elders zoeken en niet bij de lanes.

Oke, alleen vanaf de verkopers pagina staat dat bifurcation nodig moet zijn om het te kunnen gebruiken.

Wat ik wel zie bij een soort gelijk product: https://c-payne.com/produ...evice-adapter-2-8i-to-x16

is dat het aansluiten exact moet gebeuren, heb je dit al gecontroleerd?

Wow dat is zowat exact de connector die ik hier heb liggen ja, Ik zal even de instucties in de beschrijving bekijken en misschien proberen, alleen zoals eerder beantwoord werkt de adapter nu wel maar in verkeerde PCIe generatie (1.1 / 2.5GT).

[Kire Naam]

Dennism schreef op vrijdag 27 oktober 2023 @ 15:09:
[...]


Verlies je dan geen enorme sloot performance? Ik zou dat toch eens meten, 16x PCIE1 is niet echt wat meer.

Precies ook niet mijn bedoeling dacht kwam misschien ook door bifurcation niet aan te zetten, ik ga hem in een andere computer even proberen later vandaag en anders kan ik hem proberen te forceren in PCI 3 - 4 nog via de bios.

Ik denk dat hij dit doet vanwegen het niet kunnen meten van de benodigde bandwidth of iets in die richting.

[ Voor 9% gewijzigd door Kire Naam op 27-10-2023 15:28 ]
