Zag zojuist de HEMA arcadespel XL in de folder van volgende week. Online gezocht maar kan (nog) niks vinden. Iemand al bekend wat er in zit en of het iets zou zijn?
:strip_exif()/f/image/ssocBUqp3UE3D1fm6zPsGmqF.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ssocBUqp3UE3D1fm6zPsGmqF.jpg?f=user_large)
:strip_icc():strip_exif()/u/261033/crop5a1a7bf553985_cropped.jpeg?f=community)

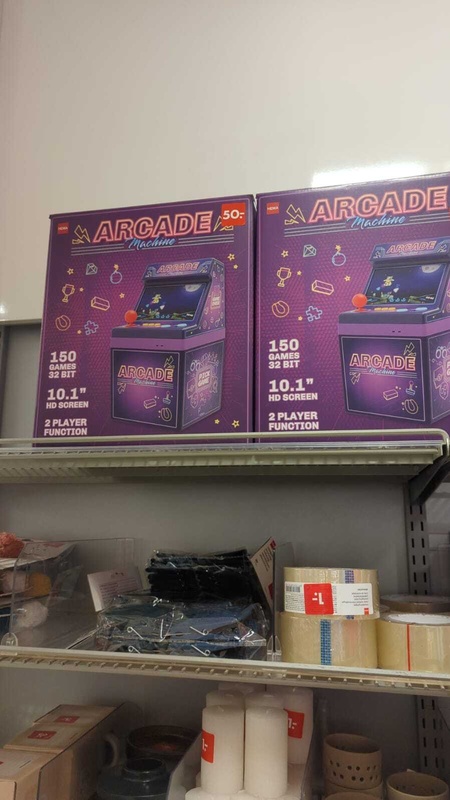

Ik had er gisteren ook een zien staan, snel even wat foto's genomen van de doos.
Maar dat gaf eigenlijk nog niet veel informatie.
Twee zijden met spelletjes die me niet veel zeggen, een zijde met uitleg wat ook niet veel zegt.
De doos is meteen een display.
Ik zou graag willen weten wat er precies aan hardware in zit en vooral of het aan te passen is.
Maar, zelfs de actieprijs van 125 euro lijkt me aan de hoge kant.
Maar dat gaf eigenlijk nog niet veel informatie.
Twee zijden met spelletjes die me niet veel zeggen, een zijde met uitleg wat ook niet veel zegt.
De doos is meteen een display.
Ik zou graag willen weten wat er precies aan hardware in zit en vooral of het aan te passen is.
Maar, zelfs de actieprijs van 125 euro lijkt me aan de hoge kant.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/0cCz1eBtr3TiHvSjIhbRqTvU.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/YWpXzEfoKlvbDBeOsywhjeAc.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/HjXZsD6o3HltkUiB62W1FGY3.jpg?f=user_large) |
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/ShhU3FzTzIavjQw0zejFw7vY.jpg?f=user_large) |
:strip_exif()/u/254201/Tweakers%2520IMG_5310.gif?f=community)
En nu ook live gezien! Stond uitgepakt maar niet aangesloten aan stroom... altijd fijn als je een powerbank bij je hebt!
De games zijn geen bekende en wellicht allemaal aangepast versies van bekende games.
De behuizing is van plastic en kan wel een stootje hebben, een aantal toetsen zijn mooi verlicht.
Bij een reset komt HEMA in beeld en ik verwacht/hoop dat aanpassingen wel mogelijk zijn maar vond het te ver gaan om in de winkel de behuizing open te schroeven!
De games zijn geen bekende en wellicht allemaal aangepast versies van bekende games.
De behuizing is van plastic en kan wel een stootje hebben, een aantal toetsen zijn mooi verlicht.
Bij een reset komt HEMA in beeld en ik verwacht/hoop dat aanpassingen wel mogelijk zijn maar vond het te ver gaan om in de winkel de behuizing open te schroeven!
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/1esydVZlg18nYEIRufiNzAhK.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/bAuYvXeBQ4Aslvk6Vu1mHIUO.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/lA9btEFJISLgAoUC8a8z3aNh.jpg?f=user_large) |
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/QXfarib13jbKLVhpegAMgTwX.jpg?f=user_large) | :no_upscale():strip_icc():fill(white):strip_exif()/f/image/fWAzZEmrlyGfLEwuSRZ1R3XL.jpg?f=user_large) |
Ieder zijn ding maar, zelf voor 25euro neem ik het nog niet mee. Die generieke spelletjes die je op elke knakenbak handheld aantreft met reuma controllers prachtig
o.a. Sega, SNK, Taito hebben best leuke mini arcadekastjes uitgebracht met hele goede spellen erop. En als je iets groter wil dan zijn die acrade1up dingen ook een optie
Excuses voor mijn grammatica.
:strip_exif()/u/90267/flat1.gif?f=community)
:strip_exif()/u/591794/crop61a251d10f7b3.gif?f=community)
Leuk voor kinderen.
Maar als je iets voor jezelf zoekt, koop dan een Raspberry Pi.
Je kan zo'n Raspberry Pi in een "Nes case" doen met bijbehorende controllers.
Dan kun je hem relaxed aan de TV of oud computerbeeld scherm hangen.
:no_upscale():fill(white):strip_exif()/f/image/aapovmA1day0xZpP6T5IEiyV.webp?f=user_large)
En anders zaag je wat hoeken uit een oude kast:
:strip_exif()/f/image/d4EO79h6FS1bHuZb44yRmcjp.jpg?f=fotoalbum_large)
Vooral het voordeel dat je ook multiplayer kan spelen, wat wel toegevoegde waarde heeft.
En natuurlijk zelf kan kiezen welke spellen je er op zet.
Dikke kans dat je dat niet kan bij die van de Hema, omdat ze bang zijn dat je de spellen die er op staan gaat kopiëren.
Maar als je iets voor jezelf zoekt, koop dan een Raspberry Pi.
Je kan zo'n Raspberry Pi in een "Nes case" doen met bijbehorende controllers.
Dan kun je hem relaxed aan de TV of oud computerbeeld scherm hangen.
En anders zaag je wat hoeken uit een oude kast:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/d4EO79h6FS1bHuZb44yRmcjp.jpg?f=user_large)
Vooral het voordeel dat je ook multiplayer kan spelen, wat wel toegevoegde waarde heeft.
En natuurlijk zelf kan kiezen welke spellen je er op zet.
Dikke kans dat je dat niet kan bij die van de Hema, omdat ze bang zijn dat je de spellen die er op staan gaat kopiëren.
:fill(white):strip_exif()/f/image/ashVXbhMO59mDXviGAt7LsT9.png?f=user_large)
/u/267195/crop61ec4bfae0f1e_cropped.png?f=community)
Zegt iemand dit iets, wat voor systeem kan het zijn?
Ik zie een drive letter k:\ dus dat klinkt niet als Android/Linux
Hieronder een paar (hex)dumps en 'strings' van wat binaries.
:strip_exif()/f/image/eWYNvXHuSLtajQSNr5nRqtwB.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/A6UFTk1r2r8Nn7S73zxSzP0e.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/BJmGFjl5yBIu3DgFcJp4ls1J.jpg?f=user_large)
Ik zie een drive letter k:\ dus dat klinkt niet als Android/Linux
Hieronder een paar (hex)dumps en 'strings' van wat binaries.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/eWYNvXHuSLtajQSNr5nRqtwB.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/yqvSqLURVCbJMwNiErpnLQzJ.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/jM76DVLOjieDK4SkgyIUFVWv.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/WbeqFXVPQA73gbB10Y70biFe.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/clYxNSrPKmvGF0MQqPkPBzIu.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/7XPcK5dXZFCq0iTmn7cFdzar.jpg?f=user_large)
:fill(white):strip_exif()/f/image/jkqFPmWW3ugEJxJ6Vd79csGW.png?f=user_large)
:strip_exif()/u/101588/the_lemmings_masacre_2_by_wormthingy.gif?f=community)
Erg interessante post
. Als ik de link van @doetnetalsof volg en dan Google op de thread titel: "TV game dongle Y2 HD", kom ik bij de Data Frog Y2 uit. Dat lijkt wel op een Famiclone / Genesis-clone. Zoeken we dan op "Data Frog Y2 Hack" kom ik bij deze Github repo. Dat is niet 100% hetzelfde als jij ziet, maar lijkt er wel op. Wellicht kun je er iets mee
?
. Als ik de link van @doetnetalsof volg en dan Google op de thread titel: "TV game dongle Y2 HD", kom ik bij de Data Frog Y2 uit. Dat lijkt wel op een Famiclone / Genesis-clone. Zoeken we dan op "Data Frog Y2 Hack" kom ik bij deze Github repo. Dat is niet 100% hetzelfde als jij ziet, maar lijkt er wel op. Wellicht kun je er iets mee ?
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/vZKT8MQXrQb30Xh7KhnfU7wy.jpg?f=user_large)
/u/44155/marzman.png?f=community)
☻/ Please consider the environment before printing this signature
/▌
/ \ <-- This is bob. copy and paste him and he will soon take over the world.

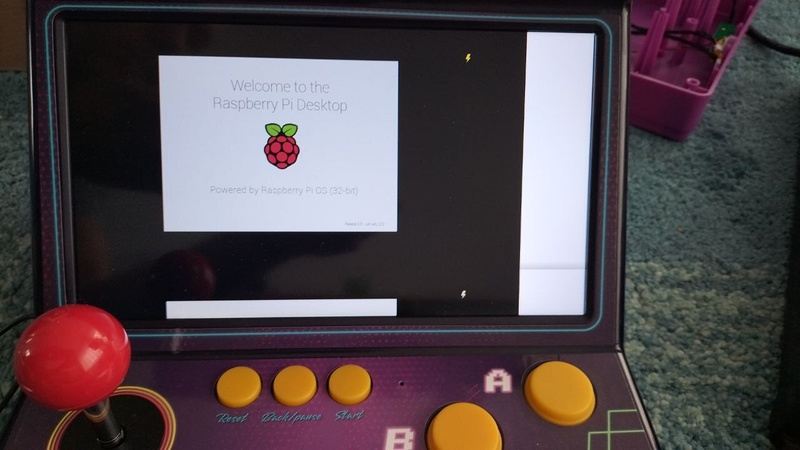

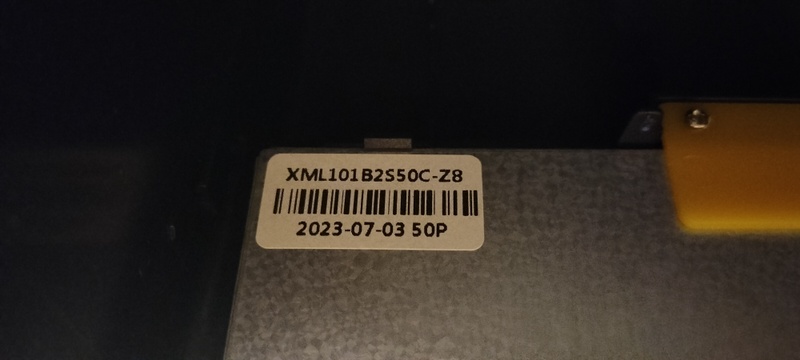

Hier even aan het spelen geweest met een 50 pin LCD controller boardje van eBay. Het geeft beeld aan een Raspberry Pi maar het printje is blijkbaar niet in staat de juiste resolutie uit te geven aan het LCD. Heb de verkoper al een berichtje gestuurd of het te veranderen is of dat ik een ander boardje nodig heb.
:strip_exif()/f/image/qHxcU18YUairPTLv5lhrgXZr.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/qHxcU18YUairPTLv5lhrgXZr.jpg?f=user_large)

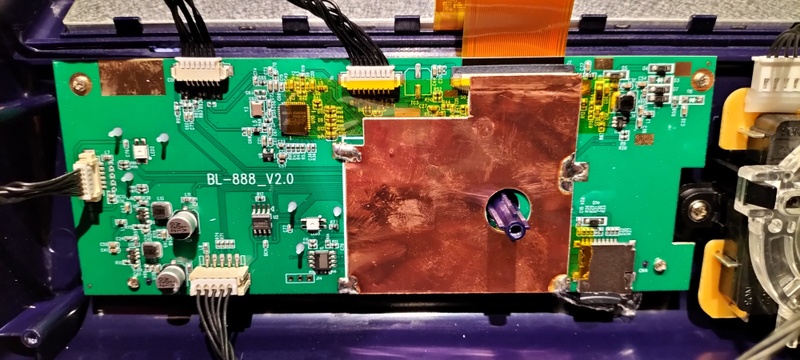

Het LCD zit wel digitaal aangesloten, is geen CVBS, alleen de video output is CVBS.
Ja, ik heb met een FTDI chip al heel wat meuk voorbij zien komen, zie paar berichten terug. Wel zit er storing doorheen, vermoedelijk conflict van pinnen.
Nee, ik had gehoopt dat er gewoon Linux of Android op draaide maar helaas.
Zie ook geen geschikte distro die op die GP chip kan lopen.
Hopelijk binnen een paar dagen het andere converterboardje binnen dan kan ik het scherm aan een Pi knopen en dan Pi Arcade o.i.d. er op draaien.

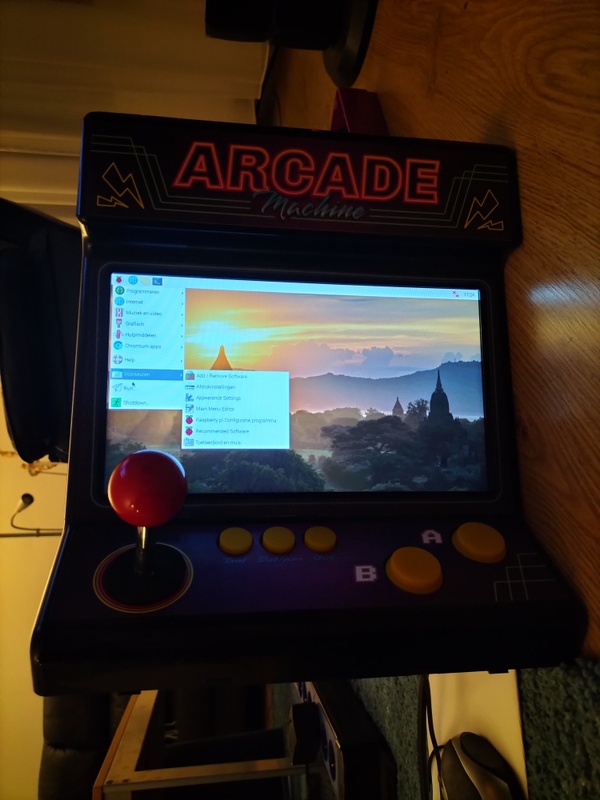

Nieuwe adapterboardje is binnen en het werkt met het Hema Arcade scherm! Dus nu kan ik een Pi aansluiten via HDMI.
:strip_exif()/f/image/Ids7wFldcVLTmQitoVBLE8F3.jpg?f=fotoalbum_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/Ids7wFldcVLTmQitoVBLE8F3.jpg?f=user_large)

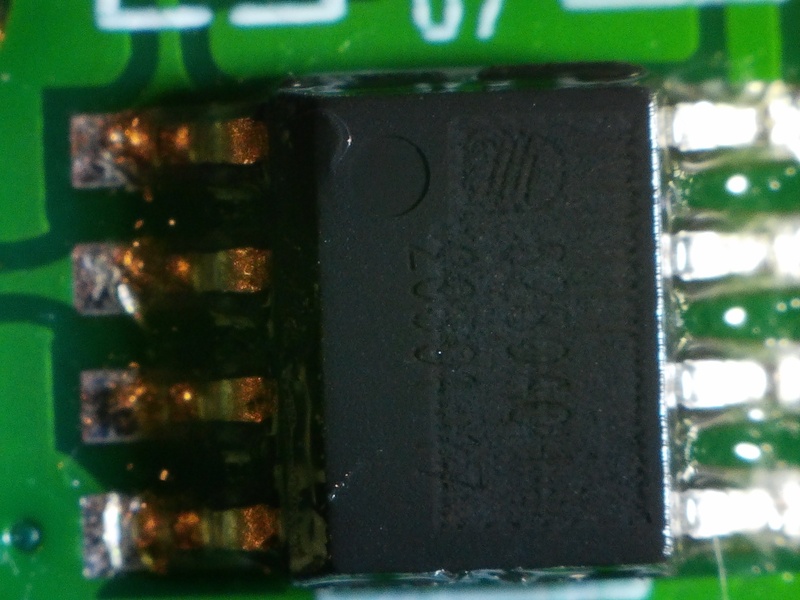

Iemand die mss het logo herkend?
Tekst wordt al wat lastiger:strip_exif()/f/image/q4DNRcBk9uuPu4skHz95fmKP.jpg?f=fotoalbum_large)
Tekst wordt al wat lastiger
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/q4DNRcBk9uuPu4skHz95fmKP.jpg?f=user_large)
[ Voor 75% gewijzigd door doetnetalsof op 26-01-2024 21:03 ]
Ik heb nog wat gegoogeld en onder ander hoeken bekeken en ik denk dat ik het gevonden heb:
volgens mij is dit 1 en dezelfde chip ;-)
https://ja.aliexpress.com/i/1005005528496987.html
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/qatm6ZuEKnKJwtPzdNoja7Qf.jpg?f=user_large)
Ik vermoed dat het de "MC30P6250" is
Heb alleen maar de chineze datasheet gevonden.
Is dus een microcontroller met een stukje software er in, vraag is of deze te dumpen is.
https://www.sinomcu.com/search?searchName=MC30P6250
https://www.sinomcu.com/search?searchName=MC30P6280#
https://www.sinomcu.com/u...6%89%8B%E5%86%8C_V1.1.pdf
https://www.sinomcu.com/u...6%89%8B%E5%86%8C_V1.3.pdf
https://www.sinomcu.com/
volgens mij is dit 1 en dezelfde chip ;-)
https://ja.aliexpress.com/i/1005005528496987.html
Ik vermoed dat het de "MC30P6250" is
Heb alleen maar de chineze datasheet gevonden.
Is dus een microcontroller met een stukje software er in, vraag is of deze te dumpen is.
https://www.sinomcu.com/search?searchName=MC30P6250
https://www.sinomcu.com/search?searchName=MC30P6280#
https://www.sinomcu.com/u...6%89%8B%E5%86%8C_V1.1.pdf
https://www.sinomcu.com/u...6%89%8B%E5%86%8C_V1.3.pdf
https://www.sinomcu.com/
[ Voor 43% gewijzigd door doetnetalsof op 26-01-2024 22:19 ]
Deze heb ik besteld, kies de optie: only driver board
https://nl.aliexpress.com/item/1005005346595936.html
Je krijgt er een net USB voedingskabeltje bij.
:fill(white):strip_exif()/f/image/3VpPOoYActbrv1x8kMq9VSYy.png?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/EGezZPIljaKXtEHM779HxDp7.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/EtTmqir5f4Tnz7cc2FoYE6MM.jpg?f=user_large)

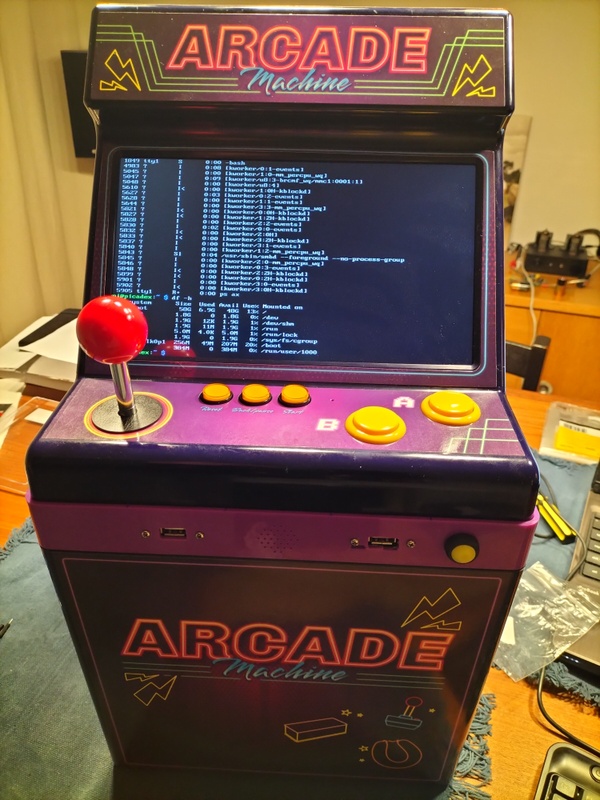

De grote gele knoppen zijn van afkomstig van Kiwi electronics, de kleine van Tinytronics, de USB panel mount kabels van Amazon.

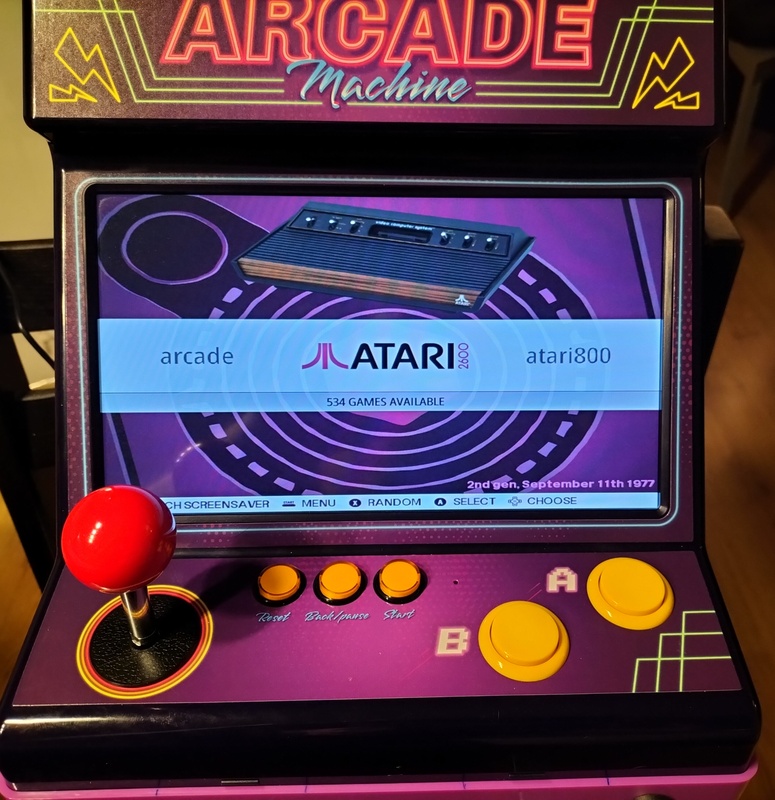

Nu Retropie netjes installeren en configureren...

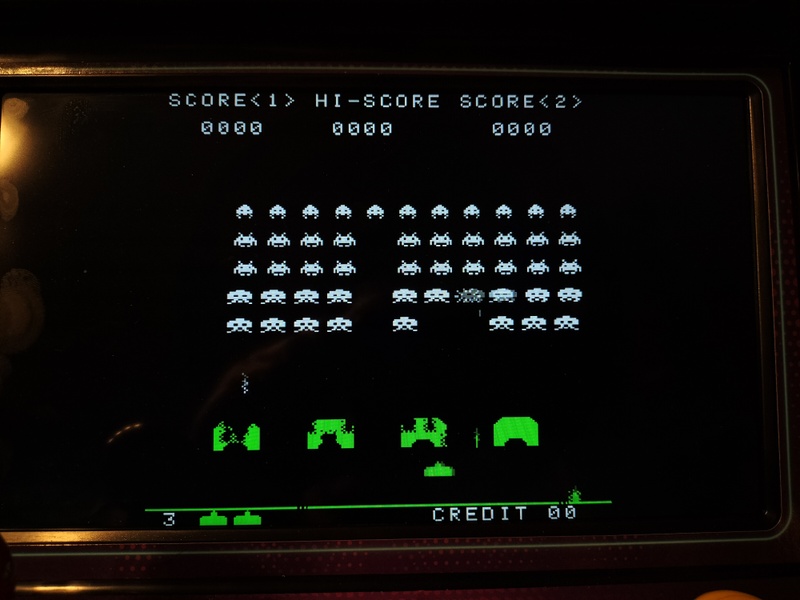

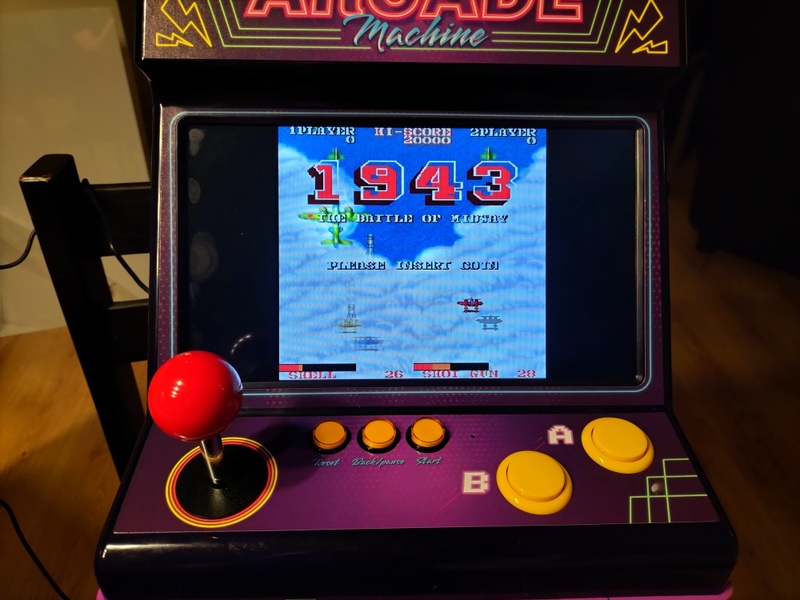

Wow! Het aanpassen kan dus wel! Echt mooi gedaan!:
[Afbeelding]
[Afbeelding]
De grote gele knoppen zijn van afkomstig van Kiwi electronics, de kleine van Tinytronics, de USB panel mount kabels van Amazon.
Nu Retropie netjes installeren en configureren...
Er is alleen niet heel veel meer origineel in de Arcade kast :-)
Scherm is origineel, de joystick, het speakertje en het printje achterin voor de USB C ingang en ik heb daar ook het versterkertje weer van gebruikt. De Picade X Hat heeft weliswaar een eigen versterker maar die werkt digitaal en heeft geen eigen volumeregeling.
Ik heb de 3,5mm aansluiting op het originele printje doorgekoppeld aan de 3,5 mm aansluiting van de Pi (let op! aansluiting is niet 1-op-1 hetzelfde!) en met twee weerstandjes van 4,7 kOhm het linker en rechter audiokanaal gekoppeld aan de mono ingang van de 'Hema' versterker. Op die manier is het volume van RetroPie weer regelbaar met het wieltje op de achterkant van de Hema Arcade.
Het versterker IC is overigens ook afgeschuurd dus was even puzzelen wat welke pin van de connector doet. Er zitten twee extra lijntjes op de connector, één geeft aan dat er een stekkertje in de 3,5mm output zit (schakelt naar massa) en de andere is een 'amplifier disable' lijntje welke de versterker aan/uit kan zetten.
Op dat printje heb ik wel de seriediode in het 5 Volt circuit vanaf de USB-C aansluiting overbrugd, anders was de voedingsspanning te laag voor de Pi. Het mini schakelaartje op dat printje stuurt twee MOS-FETjes aan die de spanning aan en uit zetten.
Het scherm is met een (AliExpress) adapterboard gekoppeld aan één van de HDMI uitgangen van de Pi(4). Ik heb op Amazon een kabeltje gevonden van micro-HDMI (Pi4) naar mini-HDMI (adapterboard).
3 van de 4 USB aansluitingen zijn naar buiten gevoerd, de 4e aansluiting voedt via een microUSB kabel het adapterboard+scherm.
Aan de voorkant van de Hema Arcade heb ik een extra drukknopje gemonteerd aan de 'Power-On' ingang van de Picade X Hat. Hiermee zet je de Pi netjes aan en uit. Met het originele schuifschakelaartje op de achterkant kun je de boel dan helemaal uitschakelen.
Al met al is er van de originele Hema Arcade niet veel meer over en heeft heeft ook extra geld gekost, maar nu kan ik van alles installeren wat wel leuk is
Dat idee had ik al gezien jouw postings!:
[...]
Er is alleen niet heel veel meer origineel in de Arcade kast :-)
Scherm is origineel, de joystick, het speakertje en het printje achterin voor de USB C ingang en ik heb daar ook het versterkertje weer van gebruikt. De Picade X Hat heeft weliswaar een eigen versterker maar die werkt digitaal en heeft geen eigen volumeregeling.
Ik heb de 3,5mm aansluiting op het originele printje doorgekoppeld aan de 3,5 mm aansluiting van de Pi (let op! aansluiting is niet 1-op-1 hetzelfde!) en met twee weerstandjes van 4,7 kOhm het linker en rechter audiokanaal gekoppeld aan de mono ingang van de 'Hema' versterker. Op die manier is het volume van RetroPie weer regelbaar met het wieltje op de achterkant van de Hema Arcade.
Het versterker IC is overigens ook afgeschuurd dus was even puzzelen wat welke pin van de connector doet. Er zitten twee extra lijntjes op de connector, één geeft aan dat er een stekkertje in de 3,5mm output zit (schakelt naar massa) en de andere is een 'amplifier disable' lijntje welke de versterker aan/uit kan zetten.
Op dat printje heb ik wel de seriediode in het 5 Volt circuit vanaf de USB-C aansluiting overbrugd, anders was de voedingsspanning te laag voor de Pi. Het mini schakelaartje op dat printje stuurt twee MOS-FETjes aan die de spanning aan en uit zetten.
Het scherm is met een (AliExpress) adapterboard gekoppeld aan één van de HDMI uitgangen van de Pi(4). Ik heb op Amazon een kabeltje gevonden van micro-HDMI (Pi4) naar mini-HDMI (adapterboard).
3 van de 4 USB aansluitingen zijn naar buiten gevoerd, de 4e aansluiting voedt via een microUSB kabel het adapterboard+scherm.
Aan de voorkant van de Hema Arcade heb ik een extra drukknopje gemonteerd aan de 'Power-On' ingang van de Picade X Hat. Hiermee zet je de Pi netjes aan en uit. Met het originele schuifschakelaartje op de achterkant kun je de boel dan helemaal uitschakelen.
Al met al is er van de originele Hema Arcade niet veel meer over en heeft heeft ook extra geld gekost, maar nu kan ik van alles installeren wat wel leuk is
Wilde destijds deze kopen met het idee en de hoop makkelijk een emulator met MSX games te plaatsen. Dat bleek alles behalve makkelijk dus blij dat ik niet gedaan heb.
Maar wel mooi dat jou gelukt is!
Mocht je er ooit vanaf willen…
