Hi allemaal,
Ik ben op gebied van elekta een beginner, dus vergeef me eventuele beginnersfouten.

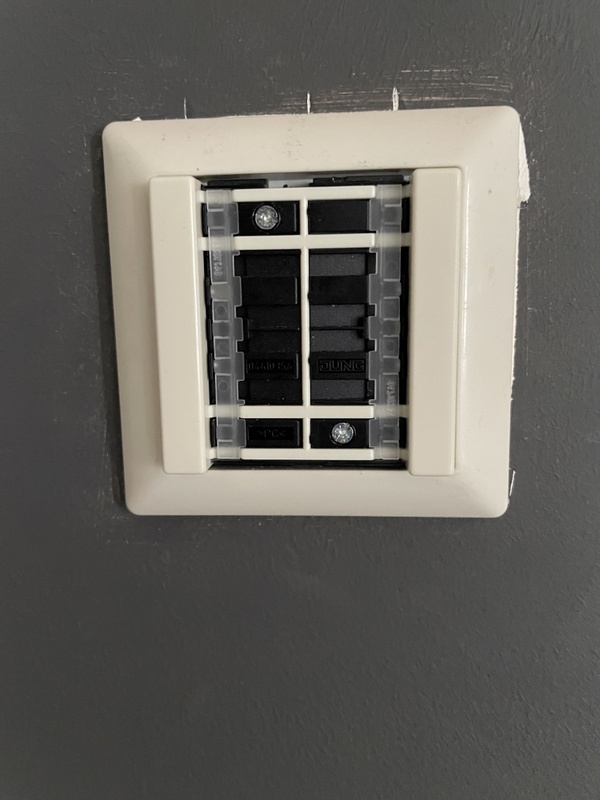

De situatie is als volgt: op onze bovenverdieping wordt een lichtpunt bediend middels een radiografische schakelaar (Jung Insta 57252, zie afbeelding 1 en 2). De bedrading van het lichtpunt in het plafond (met ontvanger Jung FA 10 UP) heb ik schematisch geprobeerd weer te geven in afbeelding 3
Sinds enige tijd doet een lichtpunt het niet meer, en ik loop vast in het oplossen hiervan. Allereerst heb ik de meest logische mogelijke oorzaken getest, dus de gloeilamp doet het in andere lichtpunten nog prima, en ook de knoopcelbatterij in de zender is nog goed (meting van 3 volt)
Vervolgens:
Als ik de spanning van (1) en (3) meet geeft de multimeter nog 230 volt, echter als ik (1) en (2) meet zakt het voltage naar ongeveer 3 volt. Het issue zit dus in of rondom de ontvanger. Ik kom dan op de mogelijkheden dat of de bedrading is losgeraakt (lijkt niet het geval te zijn) of dat de zender en ontvanger geen contact meer maken
En ik vermoed het laatste; als ik de knop op de zender indruk gaat het led lampje op de ontvanger niet aan. En als ik de handleiding van de ontvanger raadpleeg zou de led moeten oplichten als ik de programmeerknop enkele seconden ingedrukt houd, maar die doet het dus niet. Zou dat betekenen dat de ontvanger kapot is?
Of zijn er nog andere dingen die ik zou kunnen proberen? Ik wil graag ook de bedrading van de ontvanger checken, maar ik heb geen idee hoe ik dat ding open kan krijgen en of dat uberhaupt mogelijk is?
Die ontvanger blijkt aardig prijzig te zijn, dus ik wil eerst alles geprobeerd hebben voordat ik een nieuwe aanschaf. Ben benieuwd welke tips jullie nog hebben!
Handleidingen
Zender: https://downloads.jung.de...4xF_32562723_21072016.pdf
Ontvanger https://downloads.jung.de...UPT_82532053_23082016.pdf
:strip_exif()/f/image/GZxCLwjuM2Ej7yYsQ9tatwTU.jpg?f=fotoalbum_large)
:strip_exif()/f/image/jt0XZNkMno03BnLTfxsW88tz.jpg?f=fotoalbum_large)
:strip_exif()/f/image/SA1bJBTHmqifAjWjrXnqlPZl.jpg?f=fotoalbum_large)
