Waar koop ik draadverlichting met 20 leds/meter

[Sgrovert]

De kerst komt er weer aan, en het word tijd om te beginnen met de nieuwe ornamenten voor de kerstboom. Omdat de boom hier in huis een maatje groter is, zijn de meeste ornamenten te klein, of te duur.
Elk jaar maak ik wat dingen bij, en dit jaar is het plan om lichtgevende 3d ballen, sterren of andere vormen te maken.
https://www.action.com/nl-be/p/3015455/lichtbol/ dit is een beetje het idee.

Kwa lampjes wil ik graag draadverlichting gaan gebruiken. Op aliexpress staat een hoop draadverlichting, maar ik kan alleen de 10 lampjes per meter vinden.
Op Action staat de versie met 20 lampjes per meter https://www.action.com/nl-nl/p/2576318/draadverlichting/

Ik ben op zoek naar draadverlichting en dan in 30, 50 of 100 meter lengtes. Weet iemand deze ergens voor een leuke prijs te vinden?


Ik kan natuurlijk een hoop 5 meter stukken bij de action halen, maar grotere lengtes op maat knippen scheelt een hoop soldeer werk.

[Hell-Slave]

https://www.123led.nl/Kerstverlichting/Binnen-p448.html

[Sgrovert]

Daar is de langste lengte helaas ook maar 5 meter. Zelfde als de action.

[erikafoort]

Vorig jaar bij de Action een haspel/rol gescoord maar de specs moet ik naar gokken, niet alle kerstspullen zijn al naar boven (appartement) gehaald maar zeker 20 microLEDs/meter. Lengte gok ik iets van 100m. Warm white en meerdere standen qua flikkeren/breathe/etc.

[Hell-Slave]

Sgrovert schreef op maandag 9 oktober 2023 @ 17:51:
Daar is de langste lengte helaas ook maar 5 meter. Zelfde als de action.

Als je iets beter kijkt hebben ze iets langer dan 5 meter.
https://www.123led.nl/123...-lampjes-i6260-t5927.html

[ Voor 20% gewijzigd door Hell-Slave op 09-10-2023 22:04 ]

[Sgrovert]

erikafoort schreef op maandag 9 oktober 2023 @ 19:44:
Vorig jaar bij de Action een haspel/rol gescoord maar de specs moet ik naar gokken, niet alle kerstspullen zijn al naar boven (appartement) gehaald maar zeker 20 microLEDs/meter. Lengte gok ik iets van 100m. Warm white en meerdere standen qua flikkeren/breathe/etc.

Mocht je ergens een foto kunnen maken, ben ik erg benieuwd. Vooral ook of alle ledjes op de hele rol altijd hetzelfde doen, of dat er verschillende groepen aangestuurd worden.

Hell-Slave schreef op maandag 9 oktober 2023 @ 22:00:
[...]

Als je iets beter kijkt hebben ze iets langer dan 5 meter.
https://www.123led.nl/123...-lampjes-i6260-t5927.html[Afbeelding]

Dat is helaas een heel ander type verlichting dan ik zoek. Ik ben echt op zoek naar de flimsy koperdraadjes met ledjes ertussen.
Deze https://www.123led.nl/123...ds-Koper-i9975-t7935.html

[ Voor 27% gewijzigd door Sgrovert op 09-10-2023 22:30 ]

[mr_evil08]

nvt.

[ Voor 96% gewijzigd door mr_evil08 op 09-10-2023 22:33 ]

[Sgrovert]

Meer deze :
https://nl.aliexpress.com/item/1005005533370365.html

Maar dan met 2 keer zoveel leds per meter.

[_ferry_]

En 2 draden naast elkaar, 5cm verschoven, is geen optie?

[ThePsycho]

Deze hebben er 20 per meter, ik weet niet wat de kwaliteit is maar koop daar altijd koppelbare buitenverlichting en die is best degelijk.

https://kerstverlichtingb...tegorie/draadverlichting/

[Sgrovert]

_ferry_ schreef op dinsdag 10 oktober 2023 @ 07:16:
En 2 draden naast elkaar, 5cm verschoven, is geen optie?

Daar heb ik over gedacht, maar ik denk dat de spacing tussen de leds snel anders word als je met 2 draden gaat werken. Als 1 draad 3x meer de buitenbocht dan de andere heeft, liggen de ledjes waarschijnlijk meer op elkaar, dan 5 cm verschoven.

ThePsycho schreef op dinsdag 10 oktober 2023 @ 07:30:
Deze hebben er 20 per meter, ik weet niet wat de kwaliteit is maar koop daar altijd koppelbare buitenverlichting en die is best degelijk.

https://kerstverlichtingb...tegorie/draadverlichting/

Yes dat zijn ze.
Tja, kwaliteit, ik denk dat voor wat dit soort verlichting kost, we in de handjes mogen klappen dat de fabrikant het voor die prijs een werkend product kan maken. Zolang alle ledjes het doen als je ze koopt, denk ik dat er weinig verschil in kwaliteit zit.

[Flans]

En wat nou als je gewoon een aantal deze koopt https://www.123led.nl/123...ds-Koper-i9975-t7935.html en ze aan elkaar maakt?

Het zal qua solderen niet bijster moeilijk zijn. Je hebt waarschijnlijk wel een wat andere oplossing voor de stroomvoorziening nodig, dat zou je kunnen oplossen met https://www.aliexpress.co...oltage-power-adapter.html

[Sgrovert]

Ik heb gelukkig geen lange lengtes nodig, maar netjes solderen van deze verlichting is geen feest. De draad zelf heeft een coating om te zorgen dat de geleiders niet kortsluiten. de verlichting komt buiten en om het goed te doen zal je eerst de coating van de geleider af moeten halen, geleiders strippen, per geleider een krimpkousje en dan om de 2 gesoldeerde geleiders samen een krimpkous. Al met al denk ik dat ik snel 10 minuten per verbinding kwijt ben.

Ik hoopte de draadverlichting ergens te vinden voor 30 ct. / meter. Voor dat bedrag is het leuk om wat creatieve ornamenten mee te maken. Mijn kerstboom is dit jaar 7 meter en daar moet veel in om hem een beetje gevuld te krijgen.

Ondertussen heb ik bij de action een paar lichtbollen gekocht voor 8.79.
In elke bol zit 6 meter lampjes. Met de goedkoopste verlichting die ik kon vinden, is dat minimaal 3 euro aan lampjes. Toen ik thuis de doos openmaakte was ik eerlijk gezegd aangenaam verrast door de kwaliteit. Niveau van afwerking en montage was veel hoger dan wat ik voor dit bedrag verwacht had. Met zelfbouw gaat het kwa materiaal kosten gewoon niet lukken om dit voor hetzelfde bedrag te maken. Enige voordeel wat ik heb is de mogelijkheid om andere vormen te maken.
Het batterij compartiment knip ik eraf en vervang ik stekker. Deze komt op de 5V die overal in de boom zit. Ik moet allen nog even kijken hoe groot ik het serie weerstandje maak.
Als ik nu meet, is de batterijspanning 4 V (ik had oplaadbare batterijen gebruikt), meet ik een stroom van 80 mA en staat er 2.7 volt over de ledjes. De ledjes hebben een serieweerstand van 10 Ohm.

De 2.7 Volt is onverwacht. Alle ledjes staan parrellel. heeft iemand enig idee waarom de ledjes 2.7 volt nodig hebben?

[Septillion]

Andere kant, als je het ergens omheen wilt draaien is 5m+ dan ook wel weer heel lastig. Zou dat spul zelf ook niet echt buiten hangen...

Qua spanning is 2,7V niet zo gek als ze zo licht aangestuurd worden. 6m, 20led/m en dan 80mA geeft 120ledjes a 0,67mA. Verwacht dat ze prima wel wat meer mogen hebben dan dat je ze nu geeft maar met een kleine stroom slijten ze ook niet zo hard.

[Sgrovert]

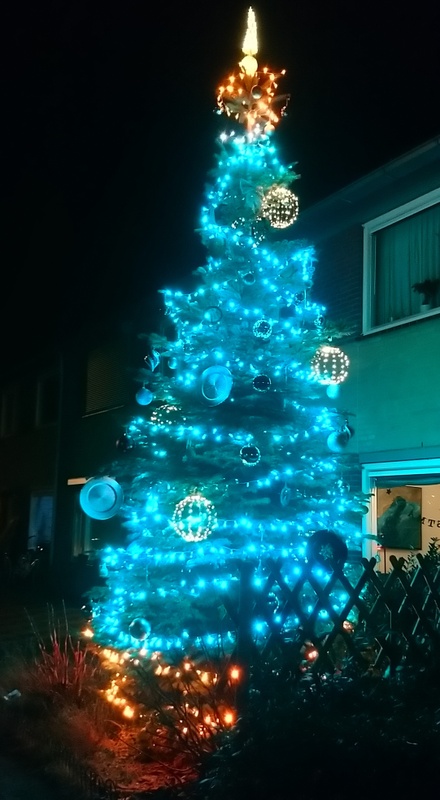

Omdat het altijd leuk is om te zien wat er met een topic gebeurd is, hierbij een foto van hoe de bollen vorig jaar uitzagen



Helaas heb ik in de kerst periode vrij veel bollen stuk gehad.
Omdat de bollen buiten in de boom hangen bewegen ze vrij veel. De bollen zijn hier duidelijk niet voor gemaakt.
Bij een bol is de voedingsdraad gebroken. Er is op de foto 1 losse ader en de krimpkous die over de soldeerverbinding zit te zien.


Deze heb ik inmiddels gerepareerd

De aders opnieuw solderen en elk een stukje krimpkous

Grote krimpkous eroverheen en beter vastzetten met een tiewrap

Bij de andere bollen heb ik veel last van kortsluiting gehad. De lakdraadjes zelf lijken prima voor buiten, maar waar ze doorgeknipt zijn sluiten ze kort. Door de wind gaat de bol bewegen en de dennennaalden schuiven lans de uiteindes van de draadjes. Op het moment dat deze dan ook nog nat zijn kunnen de 2 uiteindes samen met een druppel water tegen elkaar aan komen te liggen. Door de constante spanning oxideert het koper en sluit het kort. Het voorschakelweerstandje dat ik in de kabel gesoldeerd heb, houd de stroom laag, maar de kortsluiting zorgt ervoor dat alle leds in de bol uitgaan.

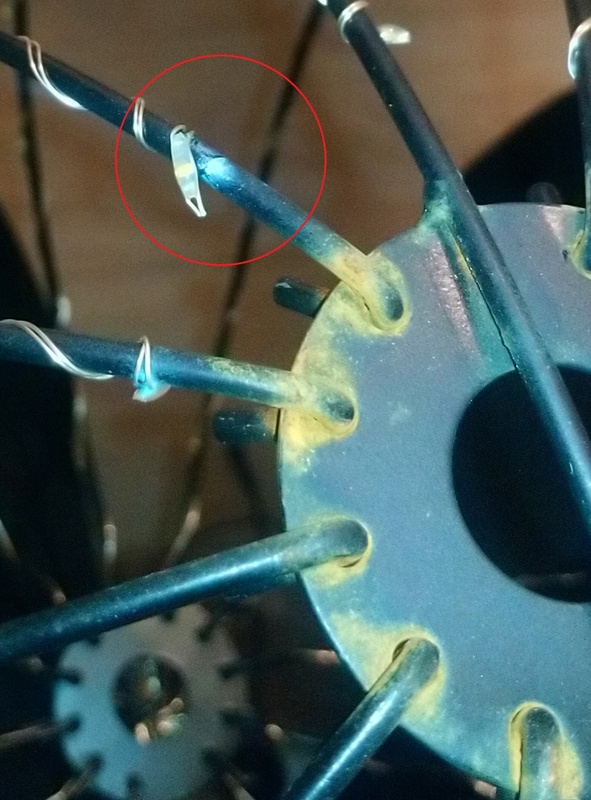

Op onderstaande foto zie je de draadjes tegen elkaar aan liggen en ook een groene vlek op het ijzer waar het koperoxide afgegeven heeft.


Helaas hingen er bollen op 6 meter, dus daar kwam ik niet aan om er nog iets aan te doen. Bij lager gelegen bollen heb ik geprobeerd om de draadjes zo kort mogelijk te knippen, maar dit was niet genoeg. Als de ledjes nat zijn zitten de draadeindes dan nog kort genoeg bij elkaar om koperoxide te vormen.
Ik heb dit jaar alle uiteindelijk zo kort mogelijk gemaakt, en er een druppel nagellak opgezet in de hoop dat dit voldoende isoleert.
