Dimmen led strips kast

[ronald92]

Hallo tweakers,

Wij hebben een hele mooie kast gekocht, met led verlichting.

Deze verlichting is ingebouwd en netjes weg gewerkt in de planken. Dit is heel mooi gedaan alleen is het licht toch wel erg vel. (Verlichting kast aan en de hele woonkamer is verlicht)

Nu willen wij graag een dimmer op de led verlichting zetten zodat deze minder sterk is. We willen graag een “domme” dimmer gebruiken omdat de verlichting van de kast simpel aan of uit gaat. En alle extra snufjes niet nodig zijn.

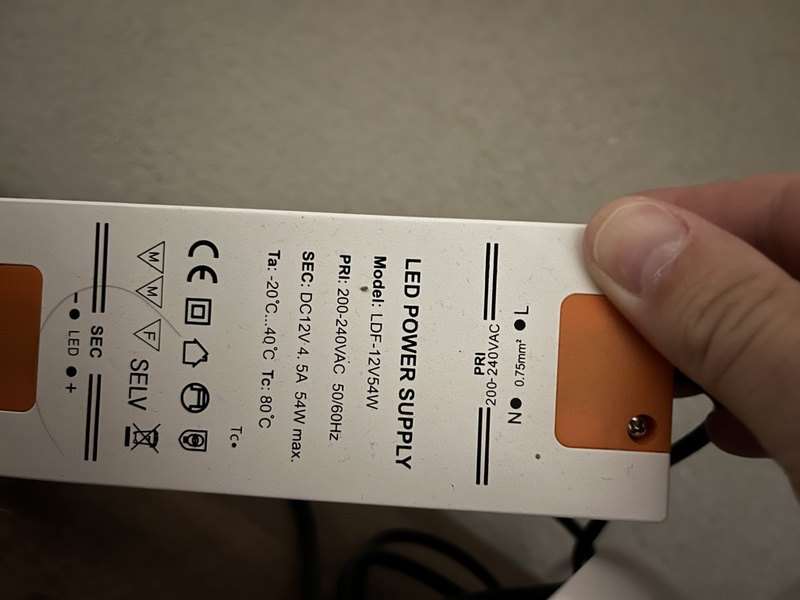

Ik heb een foto gemaakt van de transformator van de led


Kan ik tussen deze transformator en de led strips een dimmer plaatsen zoals in deze link?

https://www.ledstripxl.nl...9QQqxuq7hpKhoC4FoQAvD_BwE

Of is een andere oplossing noodzakelijk?

Ps. Weet niet of ik dit onder goede topic geplaatst heb.

[Tom-Z]

Ja, het lijkt me dat dat moet werken, want die voeding is constant-voltage.

[memphis]

Tom-Z schreef op maandag 2 oktober 2023 @ 09:30:
Ja, het lijkt me dat dat moet werken, want die voeding is constant-voltage.

Niet alle elektronische trafo's zijn dimbaar dus moet je eerst de specificaties van dat ding opzoeken.

Dan de vraag of de LED's ook drivers kennen en of die mee dimbaar zijn.

[Tom-Z]

memphis schreef op maandag 2 oktober 2023 @ 10:09:
[...]


Niet alle elektronische trafo's zijn dimbaar dus moet je eerst de specificaties van dat ding opzoeken.

TS wil niet de trafo gaan dimmen maar de output van de trafo.

[ronald92]

Tom-Z schreef op maandag 2 oktober 2023 @ 10:16:
[...]

TS wil niet de trafo gaan dimmen maar de output van de trafo.

Klopt, volgens mij is dat de makkelijkste optie.
Een trafo welke gedimd kan worden is direct weer erg prijzig of werken weer met een losse app en we willen het simpel houden

[Accretion]

ronald92 schreef op maandag 2 oktober 2023 @ 11:19:
[...]
Klopt, volgens mij is dat de makkelijkste optie.
Een trafo welke gedimd kan worden is direct weer erg prijzig of werken weer met een losse app en we willen het simpel houden

Goed idee.

Gezien het ledstrippen zijn (vast voltage) zou het moeten werken, al geven ze bij de webwinkel niet goed aan of het PWM gestuurd is (en met welke frequentie).

Maar als het niet werkt of erg flikkert, kun je wellicht retourneren, al ga ik er van uit dat het niet nodig is.

[Goz3rr]

Accretion schreef op maandag 2 oktober 2023 @ 11:34:
[...]


Goed idee.

Gezien het ledstrippen zijn (vast voltage) zou het moeten werken, al geven ze bij de webwinkel niet goed aan of het PWM gestuurd is (en met welke frequentie).

Maar als het niet werkt of erg flikkert, kun je wellicht retourneren, al ga ik er van uit dat het niet nodig is.

Aangezien de webshop hem gewoon doorschuift uit China was dat wel te verwachten. (https://www.aliexpress.com/item/1005004862461439.html)

Aan de fotos die daar bij staan is in ieder geval wel af te leiden dat het om PWM sturing gaat:

Over frequentie kan ik niks vinden, behalve een persoon die in een review die klaagt over een pieptoon

[Accretion]

Goz3rr schreef op dinsdag 3 oktober 2023 @ 19:01:
Aangezien de webshop hem gewoon doorschuift uit China was dat wel te verwachten. (https://www.aliexpress.com/item/1005004862461439.html)

Over frequentie kan ik niks vinden, behalve een persoon die in een review die klaagt over een pieptoon

Het is dus zeker dat je met dit apparaat de ledstrippen kan dimmen, dit is namelijk de meest conventionele manier voor ledstrippen.

Of dat lukt zonder flikkering/pieptoon, weet je nooit helemaal zeker.

Mocht dat een probleem zijn, neem ik aan dat je 'm altijd terug kunt sturen, een andere optie kan zijn om de weerstandjes op de print aan te passen om een andere frequentie te krijgen welke niet hoorbaar of zichtbaar is.

[ Voor 4% gewijzigd door Accretion op 04-10-2023 03:04 ]

[ronald92]

Ik heb de dimmer besteld en geprobeerd.
Het werkt gewoon zonder te knipperen of iets dergelijks.

Helaas wel een irritante pieptoon tussen 30-60% vermogen. Dus toch even kijken naar een andere oplossing

[dragonhaertt]

Ik gebruik zelf MeanWell voedingen met dim functie.
Hier kan je een potmeter op aansluiten als je de lichtsterkte wil kunnen instellen, of een vaste weerstand als je een vaste waarde wil.

https://www.conrad.com/p/...-12-v-dc-dimmable-1293674

Op zich niet belachelijk duur.
.

[ Voor 16% gewijzigd door dragonhaertt op 05-10-2023 07:40 ]

[Septillion]

ronald92 schreef op donderdag 5 oktober 2023 @ 06:41:
Helaas wel een irritante pieptoon tussen 30-60% vermogen. Dus toch even kijken naar een andere oplossing

Weet je of daarbij de piep van de module of van de voeding kwam?

[ronald92]

Septillion schreef op donderdag 5 oktober 2023 @ 08:47:
[...]

Weet je of daarbij de piep van de module of van de voeding kwam?

Het lijkt van zowel van de voeding als de dimmer te komen. Allebei een pieptoon

Betekend dit dat ik toch de trafo vervangen moet ?

[ Voor 9% gewijzigd door ronald92 op 05-10-2023 19:58 ]

[ronald92]

heb nog een andere versie dimmer besteld via bol.com en deze geplaatst. nu geen gebrom/ pieptoon van de voeding of de dimmer. daarmee dus alles klaar en werkt super tof en eenvoudig !

hier de link voor als iemand het zelfde wil doen.

https://www.bol.com/nl/nl...uw/9200000105518563/?s2a=

[pascal_rienstra]

ronald92 schreef op zondag 8 oktober 2023 @ 10:13:
heb nog een andere versie dimmer besteld via bol.com en deze geplaatst. nu geen gebrom/ pieptoon van de voeding of de dimmer. daarmee dus alles klaar en werkt super tof en eenvoudig !

hier de link voor als iemand het zelfde wil doen.

https://www.bol.com/nl/nl...uw/9200000105518563/?s2a=

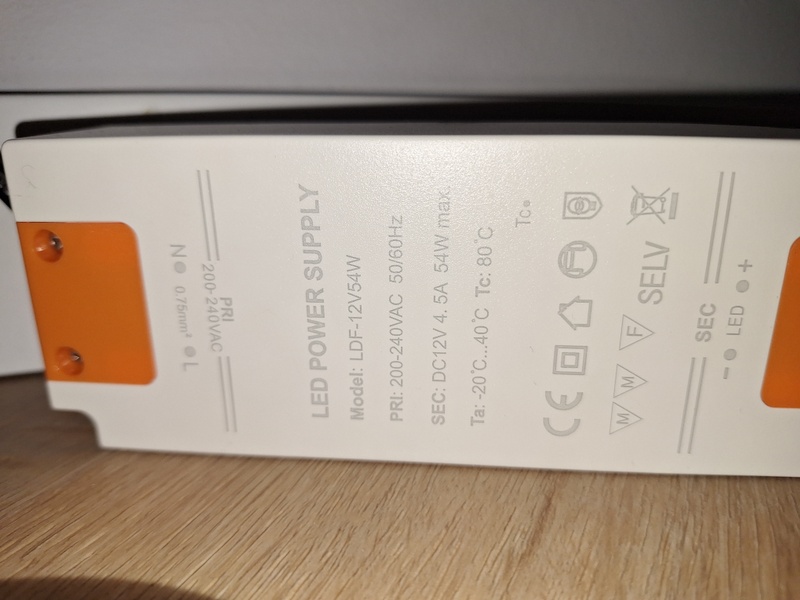

Wij hebben een nieuwe kast met dezelfde transformator. Hoe sluit je die dinner precies aan?

[naarden 4ever]

pascal_rienstra schreef op dinsdag 13 mei 2025 @ 20:13:
[...]


Wij hebben een nieuwe kast met dezelfde transformator. Hoe sluit je die dinner precies aan?

Tussen de uitgang van de transformator en de aansluiting van de ledstrip:
Trafo SEC + naar IN V+ van de dimmer
Trafo SEC - naar IN V- van de dimmer
dimmer OUT V+ naar de + van de ledstrip
dimmer OUT V- naar de - van de ledstrip

[Theo74]

Als een eenmalige dimstand voldoende is dan heb je een prima oplossing gevonden met de 12/24V PWM dimmer. En ja, die kunnen soms 'piepen', dat is het geluid van PWM dimmer, ofwel hakken in de spanning.

De ledstrips hebben een constante 12 volt spanning nodig en bepalen zelf de opgenomen stroom. Dit in tegenstelling tot ledverlichting waarbij een stroombron/leddriver met constante stroom gebruikt moet worden.

Je had ook een 12V primair dimbare voeding kunnen nemen, zoals in dit voorbeeld. Deze sluit je eenvoudig aan op een reguliere inbouw leddimmer waar je ook normale ledlampen mee kunt dimmen. Dit had een betere oplossing geweest als je de kastverlichting wel af en toe een andere lichtsterkte wilt geven.
