Hoe Unifi Pro doorbell voeden (24volt)

[talkatoo]

Ik heb een elektrische poort laten plaatsen waaraan ik een Unifi Pro deurbel wil hangen. Probleem is dat de meterkast te ver weg is en er geen stopcontact in de buurt is.

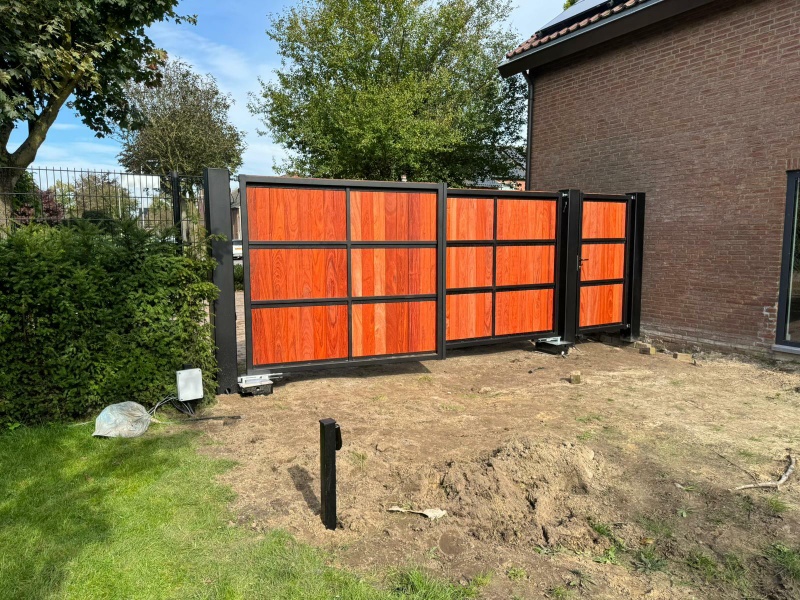

Wat er wel in de buurt is is relatief klein elektriciteitskastje (links onderin op de foto).



Mijn idee is bijvoorbeeld deze ledvoedingsadapter (24 volt) in het kastje te verwerken en dan via normale wisselspanning kabel naar de deurbel te gaan. Zou zoiets werken? iemand een beter idee... of een betere adapter?



(dit zijn de voeding specificaties)

[99ruud99]

Hoe lopen de stroomkabels in de poort?
Anders zou je ook de kabel van de deurbel in de staander kunnen wegwerken, en dan gewoon zelfde traject volgen als stroomkabels poort.

Heb je nog vrije openingen in dat kastje?

[Sethro]

Zit er in dat kastje niet gewoon een stukje din rail waar je een 24V din rail trafo op kan klikken?

[talkatoo]

99ruud99 schreef op woensdag 27 september 2023 @ 21:25:
Hoe lopen de stroomkabels in de poort?
Anders zou je ook de kabel van de deurbel in de staander kunnen wegwerken, en dan gewoon zelfde traject volgen als stroomkabels poort.

Heb je nog vrije openingen in dat kastje?

De staanders zijn hol en er is een gat om een kabel door te voeren (naar een voorgeboord gaatje in de paal), dat moet lukken. Alleen ik struikel een beetje over wat voor kabel (usbc, lijkt me niet echt handig over 10 meter).

Sethro schreef op woensdag 27 september 2023 @ 21:27:
Zit er in dat kastje niet gewoon een stukje din rail waar je een 24V dinrail trafo op kan klikken?

(even foto gemaakt van het kastje, nee daar zit helaas geen dinrail in).

[ Voor 37% gewijzigd door talkatoo op 27-09-2023 21:31 ]

[Ben(V)]

Die ledvoeding is 24V DC.
Die Unifil kan 24V AC of 5V DC.
Neem gewoon een Usb adapter of andere 5V voeding die 2A of meer kan kan leveren, open dat kastje en monteer die voeding daarin en leg een kabel naar die Unifil.

[ Voor 5% gewijzigd door Ben(V) op 28-09-2023 12:28 ]

[talkatoo]

Inmiddels gelukt! Bij de deurbel zat een trafo. Deze kon ik nog net in een hoekje proppen in de elektra doos. Verder een mantel gelegd met signaaldraad 2x 0,5mm. Trafo is alleen niet voor buiten bedoeld dus hoop dat condens/kou/warmte geen probleem is..
