Juiste Omvormer Check

[Johnn]

Goedemiddag,

Ik zit nog een beetje te twijfelen tussen 20 panelen in 1 string of 24 panelen in 2 strings.
Meer zonnepanelen kunnen er volgens mij niet in 1 string.

Het gaat om Jinko 425 panelen en ze worden allemaal op zuid gelegd.

1x20: Growatt MOD 8000 TL3-X 3-fase
2x12: Growatt MOD 9000 TL3-X 3-fase

Is in beide gevallen dit de juiste omvormer?
En wat zijn de voor- en nadelen tussen beide opties. Gewoon altijd voor meer panelen gaan?
presteert de omvormer beter bij 1 string van 20?

Oriëntatie staat overigens vast.

Alvast bedankt.

[Ronald]

De vraag moet zijn: hoeveel panelen wil je.

Daarbij maak je dan de keuze voor omvormer en string indeling.
Aangezien 24 past, je er blijkbaar het geld voor over hebt is het dus 24 in 2 strings. Dat levert gewoon meer op dan 20 in nu 1

[Johnn]

Ronald schreef op zaterdag 23 september 2023 @ 10:55:
De vraag moet zijn: hoeveel panelen wil je.

Daarbij maak je dan de keuze voor omvormer en string indeling.
Aangezien 24 past, je er blijkbaar het geld voor over hebt is het dus 24 in 2 strings. Dat levert gewoon meer op dan 20 in nu 1

Ja precies. Ik twijfelde omdat ik in principe voorstander ben van gewoon 1 string. Tevens ook minder kabels en omdat de omvormer dan wat efficiënter werkt. Voor zover ik weet.

Maar 9000 watt omvormer zou dan in principe goed zijn voor 10200 WP?

[Ronald]

Normaal riant… ik heb 7500Wp op 5kW

[Johnn]

Ronald schreef op zaterdag 23 september 2023 @ 12:48:
Normaal riant… ik heb 7500Wp op 5kW

ja oké, maar jij hebt ook een andere orientatie

[Ronald]

@Johnn en jij hebt niet alle details gegeven

[Johnn]

Ronald schreef op zaterdag 23 september 2023 @ 13:51:
@Johnn en jij hebt niet alle details gegeven

Wellicht niet, maar wel dat ze allemaal op zuid komen.

Johnn schreef op zaterdag 23 september 2023 @ 10:17:

Het gaat om Jinko 425 panelen en ze worden allemaal op zuid gelegd.

[Ronald]

Johnn schreef op zaterdag 23 september 2023 @ 13:54:
[...]


Wellicht niet, maar wel dat ze allemaal op zuid komen.


[...]

Ja dat heb ik gezien... Maar 10 en 90 graden geeft echt wel ander beeld ;-)

[Johnn]

Ronald schreef op zaterdag 23 september 2023 @ 13:55:
[...]


Ja dat heb ik gezien... Maar 10 en 90 graden geeft echt wel ander beeld ;-)

ahja klopt inderdaad. Dat moet 30 graden zijn.

[Ronald]

8kW zal voor de 10kW ook prima zijn… maar weinig bezwaar voor de 9

[Johnn]

Ronald schreef op zaterdag 23 september 2023 @ 14:09:
8kW zal voor de 10kW ook prima zijn… maar weinig bezwaar voor de 9

Ja precies duidelijk.

Weet jij toevallig of ik bij 2 strings die niet met elkaar verbonden zijn (wel dezelfde omvormer. Apart een aardekabel moet gebruiken? Of volstaat 1 kabel?

[Ronald]

Johnn schreef op zaterdag 23 september 2023 @ 16:30:
[...]


Ja precies duidelijk.

Weet jij toevallig of ik bij 2 strings die niet met elkaar verbonden zijn (wel dezelfde omvormer. Apart een aardekabel moet gebruiken? Of volstaat 1 kabel?

Vereffening van het systeem moet sowieso niet via de omvormer. Er moet een permanente verbinding met aarde zijn, dus ook als omvormer uit is of vervangen wordt.

En het moet even dik als de solar kabel. Dus 4 of 6 mm2

[Lardman]

Advocaat van de duivel...
22 panelen kan ook in 1 string o⁠:⁠-⁠)

[Ronald]

Trek het even door sunny design.

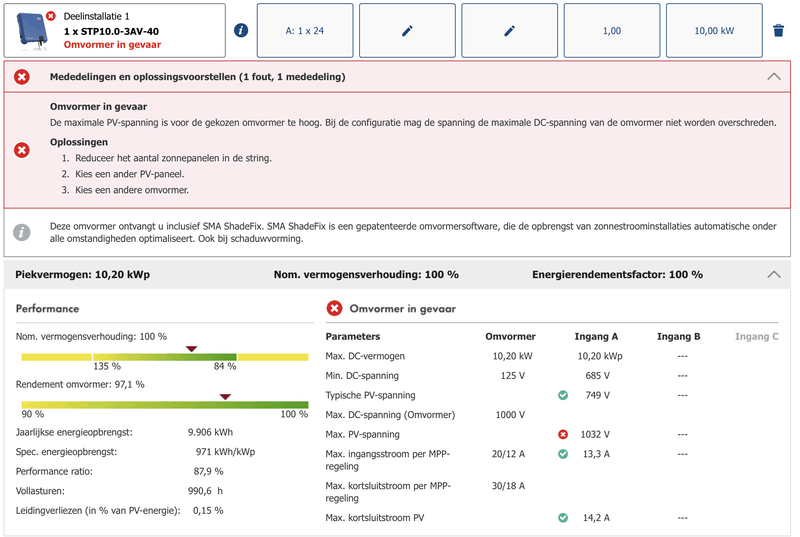

24x39x1,1 geeft minder dan 1100V wat de Growatt mag hebben.

Let wel: dan moeten de panelen ook gebruikt mogen worden in een systeem van meer dan 1000V

[Johnn]

Ronald schreef op zaterdag 23 september 2023 @ 17:08:
Trek het even door sunny design.

24x39x1,1 geeft minder dan 1100V wat de Growatt mag hebben.

Let wel: dan moeten de panelen ook gebruikt mogen worden in een systeem van meer dan 1000V

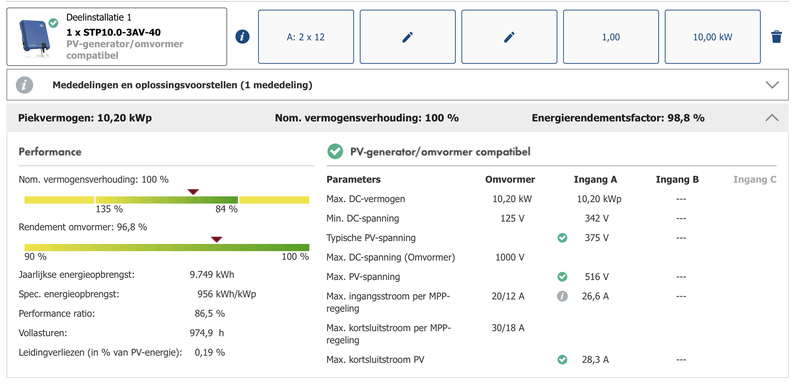

Sunny Design maakt er ook 2x12 van.
22 panelen kan wel, maar volgens mij zoek je dan echt de grens op. Weet niet of dat zo verstandig is.

[Ronald]

De Growatt mag meer hebben. Wat rekent hij uit voor 24 ;-)?

Zou max 1032 Voc, 750V typical / Vmpp moeten zijn.

[ Voor 30% gewijzigd door Ronald op 23-09-2023 18:58 ]

[Johnn]

Ronald schreef op zaterdag 23 september 2023 @ 18:56:
De Growatt mag meer hebben. Wat rekent hij uit voor 24 ;-)?

Dat is waar idd. Maar is dat verstandig om echt op het randje te zitten.

[Ronald]

Het is niet op het randje, het is 7% er onder als het steenkoud is, de zon er maximaal op staat en het systeem niet in bedrijf is.

Op warme zomer dagen haal je die 1000V onbelast niet.

750V typical is juist heel mooi voor 3 fase omvormers. Dat is niet voor niets de string spanning van solaredge 3 fase systemen.

[Johnn]

Ronald schreef op zaterdag 23 september 2023 @ 19:02:
Het is niet op het randje, het is 7% er onder als het steenkoud is, de zon er maximaal op staat en het systeem niet in bedrijf is.

Op warme zomer dagen haal je die 1000V onbelast niet.

750V typical is juist heel mooi voor 3 fase omvormers. Dat is niet voor niets de string spanning van solaredge 3 fase systemen.

hmm interessant. Hoe zit dat dan met nominal voltage van de omvormer.
Ik dacht dat je altijd het beste rond dat getal kon zitten om er het meest uit te halen.

Hoe veel minder efficient gaat zo'n omvormer dan zijn als je boven de 1000v komt.

[ Voor 6% gewijzigd door Johnn op 23-09-2023 19:16 ]

[Ronald]

Dat is het punt. De string daalt belast naar nominaal 750V.

Zie datasheet panelen, het verschil tussen Voc en Vmpp is groot.

Enige reden om maar Voc te kijken is bescherming en veiligheid van de apparatuur

[dunklefaser]

Als ik de technische data pak en -10°C paneeltemperatuur is Voc precies 1000V
maar hoe vaak en überhaupt komt dit voor in NL en dan nog bij 1000W/m² (STC)?

Meten is weten, bij mijn panelen (66 cells) en ligging (zie sig.) had ik 27 februari bij het opstarten
een Voc van 44,6 V volgens de omvormer (Voc STC is 44,22V en voor NOCT is Voc 41,74V).
De buitentemperatuur was op dat moment -4,2 °C.

Eigenlijk had volgens STC de spanning 52,4 V moeten zijn
bij de meer realistische NOCT is een Voc van 44,57 V te verwachten
(toevallig dat wat de omvormer "meet").

YMMV

[Johnn]

Ronald schreef op zaterdag 23 september 2023 @ 19:41:
Dat is het punt. De string daalt belast naar nominaal 750V.

Zie datasheet panelen, het verschil tussen Voc en Vmpp is groot.

Enige reden om maar Voc te kijken is bescherming en veiligheid van de apparatuur

Ahh ok ik snap hem. Dan ga ik gewoon voor 1 string. Scheelt weer in de kosten.

Ronald schreef op zaterdag 23 september 2023 @ 16:43:
[...]

Vereffening van het systeem moet sowieso niet via de omvormer. Er moet een permanente verbinding met aarde zijn, dus ook als omvormer uit is of vervangen wordt.

En het moet even dik als de solar kabel. Dus 4 of 6 mm2

Ik wou gewoon een aardrail plaatsen bij de omvormer waar ik de 6mm2 aardekabel van de zonnepanelen op aan sluit. De omvormer ook.
En de aardrail vervolgens verbinden met de hoofdaarde. Is dit niet correct?
