Kabeldikte + inrichting meterkast bij thuisbatterij (SE)

[Backpacker]

Beste mede-tweakers,

Mijn beste vriend is van plan zonnepanelen te nemen met daarbij (op korte termijn) een thuisbatterij. Dit om zo met dynamische tarieven en home-assistant aansturing te kunnen gaan handelen en/of de stroom zelf op een duur moment te kunnen gebruiken in zijn goed als all-electric huis.

Nu is hij zich aan het oriënteren en hij kijkt vooralsnog naar een SolarEdge systeem met een SolarEdge Home Hub 3-fase omvormer SE5K-RWB48 (en volgens al 1 ontvangen aanbod S500B optimizers). Qua batterij is er nog niet echt een keuze gemaakt maar als we kijken naar de specs van de batterijen van SolarEdge zelf kan er geladen en ontladen worden met 5000w.

Omdat we qua kennis voorbereid willen zijn (en het feit dat hij nu nog aan het verbouwen is en dus voorbereidingen kan treffen) zijn we vooral benieuwd naar wat er nodig is qua bekabeling en meterkast.

De omvormer en batterij zullen hoogstwaarschijnlijk op de zolder komen te staan. Vanaf daar is het ongveer 10 á 11 meter naar de meterkast.

Is hij met 2,5mm2 draad goed bezig of moet het dikker zijn? 6mm2? En wat zou hij in zijn meterkast qua automaat moeten plaatsen?

[ Voor 11% gewijzigd door Backpacker op 20-09-2023 21:33 ]

[Ronald]

In principe voldoet voor 5kW over 3 fase en 5x2,5mm2 kabel wel.

4mm is luxe, 6mm overkill.

Hoe is het legplan?

[Backpacker]

Ronald schreef op woensdag 20 september 2023 @ 19:36:
In principe voldoet voor 5kW over 3 fase en 5x2,5mm2 kabel wel.

4mm is luxe, 6mm overkill.

Hoe is het legplan?

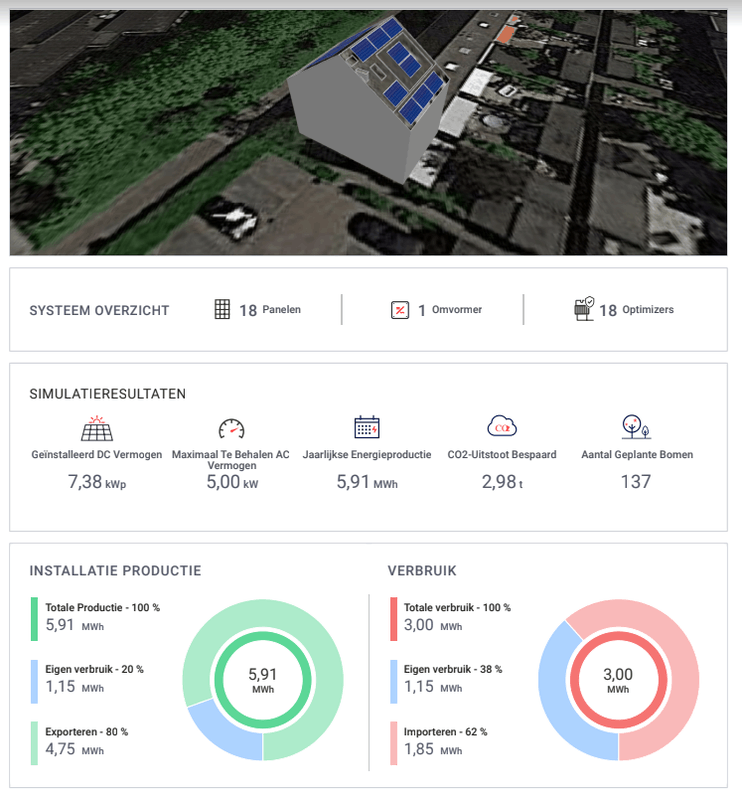

Oost - West met aan iedere kant 9 x 420 WP panelen.

[Ronald]

Krap met oog op afhankelijkheid andere oriëntatie om string spanning te maken.

Daardoor ook maar weinig ruimte voor schaduw beheer. Advies is minimaal naar 10+10 te gaan indien mogelijk, zeker als het een steil dak betreft.

Wat voor schaduw speelt er?
Bij gebrek aan schaduw is een string omvormer vaak beter dan een krap in de jas solaredge systeem. Lees de casus tuinhuisje in solaredge topic even. Voor de rwb48 is 2x de string spanning nodig als in de casus met enkelfase omvormer.

[Backpacker]

Schaduw is er nauwelijks, maar hij wilt graag de panelen monitoren.

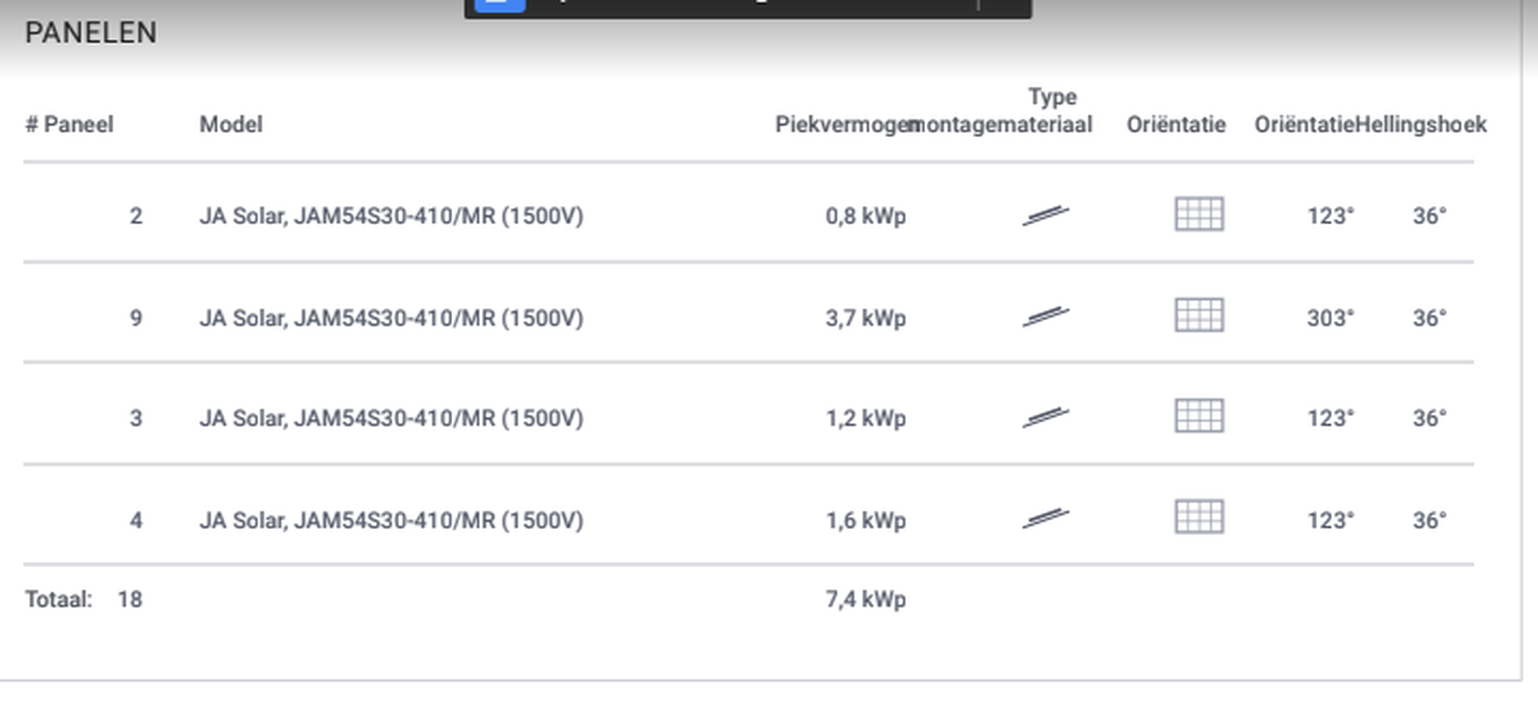

Er komt nog een dakkapel achter dus vandaar die twee "losse" panelen.



Hellingshoek is 37 graden.

[Ronald]

Dus de tekening mist de dakkapel? Dan is de simulatie niet valide.

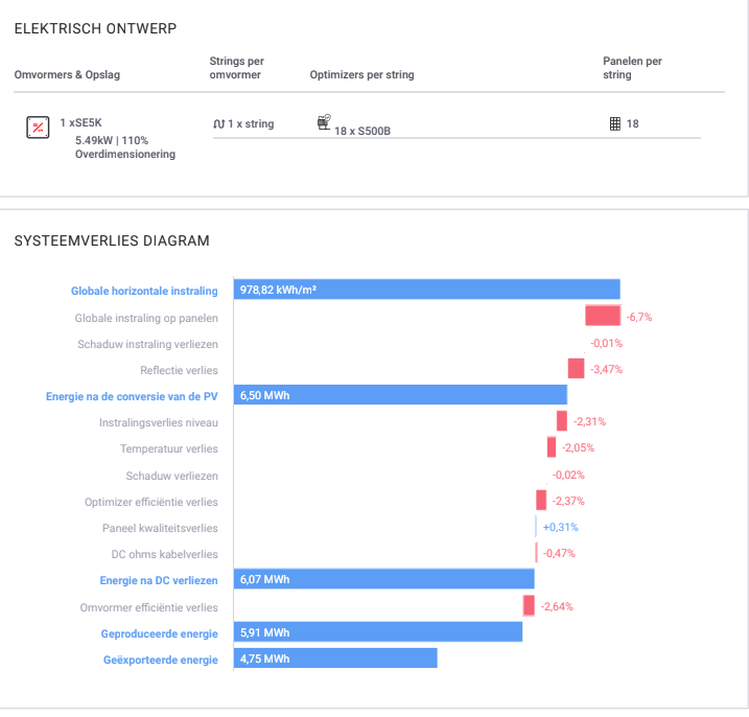

2,3% verlies op de optimizers is geen goed teken.

Helaas heeft solaredge nog altijd niet bevestigd dat de 400V accu’s op de se5k-rwb voor korte strings gaan werken… anders had ik keihard die omvormer aangeraden…

Met de se5k-rwb48 ben ik niet gerust op correcte werking. De 48 draait 750V string spanning, de short string 375V

[Backpacker]

Ronald schreef op woensdag 20 september 2023 @ 20:18:
Dus de tekening mist de dakkapel? Dan is de simulatie niet valide.

2,3% verlies op de optimizers is geen goed teken.

Helaas heeft solaredge nog altijd niet bevestigd dat de 400V accu’s op de se5k-rwb voor korte strings gaan werken… anders had ik keihard die omvormer aangeraden…

Met de se5k-rwb48 ben ik niet gerust op correcte werking. De 48 draait 750V string spanning, de short string 375V

Ja die mist nog omdat die pas in de toekomst op komt. Dan zullen de panelen even weggehaald worden en opnieuw geplaatst.

Bedankt voor je info! Met 10 panelen per oriëntatie zouden we de problemen dus niet hebben?

[Backpacker]

Overigens het rapport vanuit SolarEdge Designer is nog gebaseerd op een normale SE5K, niet op de RWB48 variant.

[chrisborst]

@Backpacker
Ik zou starten om de filmpjes van deze nederlander eens te bekijken:
YouTube: Wat kost een thuisbatterij en kun je die terugverdienen?

Hij heeft al een systeem draaien en alles uitgezocht.
De TLDR: het kost circa 16 cent op 1 kwh op te slaan en te gebruiken. Dus dat is het minimale verschil tussen kopen en verkopen om batterijen rendabel te maken.
Momenteel is dus je eigen stroom verbruiken ipv kopen het meest voordeligste.

[Backpacker]

Ronald schreef op woensdag 20 september 2023 @ 20:18:
Dus de tekening mist de dakkapel? Dan is de simulatie niet valide.

2,3% verlies op de optimizers is geen goed teken.

Helaas heeft solaredge nog altijd niet bevestigd dat de 400V accu’s op de se5k-rwb voor korte strings gaan werken… anders had ik keihard die omvormer aangeraden…

Met de se5k-rwb48 ben ik niet gerust op correcte werking. De 48 draait 750V string spanning, de short string 375V

Hoi Ronald,

In deze PDF staat wel een vinkje bij 400V batterijen van SolarEdge voor de korte string omvormer.
Of bedoel jij de batterijen van andere fabrikanten?

https://knowledge-center....-application-note-eng.pdf

[Backpacker]

chrisborst schreef op woensdag 20 september 2023 @ 20:32:
@Backpacker
Ik zou starten om de filmpjes van deze nederlander eens te bekijken:
YouTube: Wat kost een thuisbatterij en kun je die terugverdienen?

Hij heeft al een systeem draaien en alles uitgezocht.
De TLDR: het kost circa 16 cent op 1 kwh op te slaan en te gebruiken. Dus dat is het minimale verschil tussen kopen en verkopen om batterijen rendabel te maken.
Momenteel is dus je eigen stroom verbruiken ipv kopen het meest voordeligste.

Ja dat het nog niet helemaal rendabel is vanwege de salderingsregeling weten we, maar daar komt gewoon verandering in. Ook als je een systeem krijgt (zoals bijvoorbeeld in België en al grote delen van Zweden) met betalen naar piekbelasting, zal een batterij alleen maar een goede investering zijn.

[Ronald]

Backpacker schreef op woensdag 20 september 2023 @ 21:28:
[...]


Hoi Ronald,

In deze PDF staat wel een vinkje bij 400V batterijen van SolarEdge voor de korte string omvormer.
Of bedoel jij de batterijen van andere fabrikanten?

https://knowledge-center....-application-note-eng.pdf

Pfffft... lijkt correct..
Vooraankondiging kwam met de installateursnieuwsbrief. De daadwerkelijke aankondiging heb ik gemist of stond er niet in.

Ik krijg de 400V home battery niet als optie in designer, dus durf er niets over te zeggen.

[chrisborst]

Backpacker schreef op woensdag 20 september 2023 @ 21:31:
[...]
Ja dat het nog niet helemaal rendabel is vanwege de salderingsregeling weten we, maar daar komt gewoon verandering in. Ook als je een systeem krijgt (zoals bijvoorbeeld in België en al grote delen van Zweden) met betalen naar piekbelasting, zal een batterij alleen maar een goede investering zijn.

Goed dat je dat beseft, maar heb je de filmpjes gekeken? Hij laat namelijk het hele systeem van a tot z zien met alle apparatuur in combinatie met z'n zonnepanelen.
