Niet overeenkomende hoeveelheid pins PSU en 'nieuwe' mobo

[jellecraft2000]

Ik heb op het moment een semi-modulaire voeding (namelijk de Seasonic G-series 550 watt). Na wat upgrades van mijn setup, lijkt het erop dat mijn grafische kaart wat ge-undervolt wordt en daarmee niet de volledige potentie behaalt. Hierop heb ik een Seasonic X-660 80+ Gold mogen overnemen, welke 110V meer heeft en volledig modulair is.

Nou had ik al de 2 kabels gevonden die het verschil tussen semi- en volledig modulair overbrugt, alleen kwam ik erachter dat mijn moederbord niet 24 pins is (zoals mijn 'nieuwe' PSU), maar 'slechts' 18 pins is (zie foto van moederbord layout, mocht je willen tellen).

Hoe kan ik dit oplossen? Zijn er 24-to-18 pins adapters? Betaalbare suggesties zijn welkom

Alvast dank

[marwatt]

Tel er toch echt 24, plug boven nr 3

[bjusterbaarlik]

Alle ATX voedingen en moederborden van de laatste 20 jaar ongeveer hebben allemaal een 24 pins connector voor het moederbord en de voeding. Jouw probleem moet je zoeken tussen het beeldscherm en het toetsenbord.

[ Voor 3% gewijzigd door bjusterbaarlik op 20-09-2023 18:58 ]

[br00ky]

jellecraft2000 schreef op woensdag 20 september 2023 @ 17:51:
welke 110V meer heeft en volledig modulair is.

Dat hoop ik toch .

Verder

marwatt schreef op woensdag 20 september 2023 @ 18:19:
Tel er toch echt 24, plug boven nr 3

Ik ben benieuwd waar @jellecraft2000 heeft geteld op het moederbord.

[ Voor 9% gewijzigd door br00ky op 20-09-2023 20:15 ]

[souljah1h]

br00ky schreef op woensdag 20 september 2023 @ 20:15:
[...]

Dat hoop ik toch .

Verder
[...]

Ik ben benieuwd waar @jellecraft2000 heeft geteld op het moederbord.

Ik ook. Tel er namelijk ook 24

[jellecraft2000]

Hahaha oepss

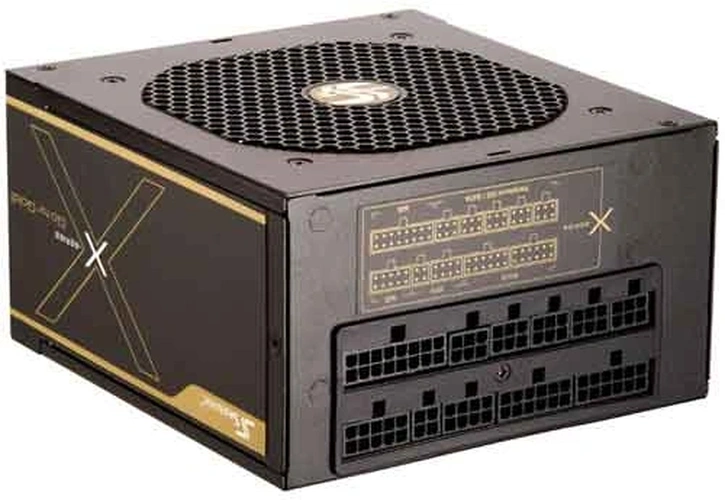

Ik bedoelde dat mijn PSU er 18 had.. Ik vermoed dat er meerdere versies zijn met net andere configuraties, want als ik de onderstaande foto (die overeen lijkt te komen met mijn configuratie van pins) en de fotos van Tweakers dan lijken ze anders.

https://tweakers.net/g/s/frusty.gif

Dat gezegd hebbende, ik denk dat ik dan een 18+4 naar 24 pin nodig heb? Gezien de 2 secties met 'M/B'?

Iemand die evt mee kan zoeken of een suggestie weet? Ik heb er eentje gevonden bij bol.com maar die is niet meer leverbaar.

[jellecraft2000]

Zouden jullie (deze) AlieXpress vertrouwen?

[Hero of Time]

Kijk eens goed naar je voeding. Rechts onder én rechts boven heb je M/B als label staan. Aan de voeding zijde is de kabel opgesplitst in 2 delen. Die samen vormen de 24-pin voor het moederbord. Die kabel heb je ook bij de voeding gekregen. Je kan niet zomaar een willekeurige kabel van een andere makelij pakken want die kan een heel andere pinout hebben waardoor je potentieel 12V op de 3.3V zet.

Heb je echt niks aan spullen gehad? Kabels, boekje, iets?

[Xgar]

jellecraft2000 schreef op woensdag 20 september 2023 @ 21:51:
Hahaha oepss

Ik bedoelde dat mijn PSU er 18 had.. Ik vermoed dat er meerdere versies zijn met net andere configuraties, want als ik de onderstaande foto (die overeen lijkt te komen met mijn configuratie van pins) en de fotos van Tweakers dan lijken ze anders.

[Afbeelding]https://tweakers.net/g/s/frusty.gif

Dat gezegd hebbende, ik denk dat ik dan een 18+4 naar 24 pin nodig heb? Gezien de 2 secties met 'M/B'?

Iemand die evt mee kan zoeken of een suggestie weet? Ik heb er eentje gevonden bij bol.com maar die is niet meer leverbaar.

Als ik de foto op tweakers bekijk is die volgens mij toch hetzelfde, alleen ondersteboven:

[jellecraft2000]

Hero of Time schreef op woensdag 20 september 2023 @ 22:16:
Heb je echt niks aan spullen gehad? Kabels, boekje, iets?

Ik heb bij de overname (via-via) enkel de voeding gekregen. Als ik ook de kabels had meegekregen dan was het niet zo lastig geweest

[ Voor 3% gewijzigd door jellecraft2000 op 20-09-2023 22:34 ]

[jellecraft2000]

Xgar schreef op woensdag 20 september 2023 @ 22:25:
[...]
Als ik de foto op tweakers bekijk is die volgens mij toch hetzelfde, alleen ondersteboven:

De grote header in de bovenste rij lijkt op de foto van Tweakers 16 pins te hebben
De grote header op mijn plaatje, onderste rij tel ik 18..?

[br00ky]

jellecraft2000 schreef op woensdag 20 september 2023 @ 22:26:
[...]


Ik heb bij de overname (via-via) enkel de voeding gekregen. Als ik ook de kabels had meegekregen dan was het niet zo lastig geweest

Dan dus niet zomaar kabels van ali trekken maar liefst de originele proberen te scoren want andere merken of zelfs andere typen binnen hetzelfde merk hebben een andere pinout. Dan is het heel snel gedaan met je pc.

Oude kabels van je vorige voeding kan je trouwens ook niet hergebruiken met je nieuwe voeding. Verwijder die, want die geven ook mogelijk kortsluiting als je die aansluit op je nieuwe voeding.

Overigens, die "nieuwe" voeding is al 13 jaar oud. Ik zou eerlijk gezegd gewoon een knap nieuw modelletje scoren. Hiervoor nieuwe kabels kopen is zonde van het geld. Tenzij je nieuwe videokaart ook zou oud is, maar dat lijkt me sterk. Waaruit bestaat je huidige hardware, dan kunnen we meedenken over een goede vervangende voeding.

[ Voor 36% gewijzigd door br00ky op 20-09-2023 23:28 ]

[Hero of Time]

jellecraft2000 schreef op woensdag 20 september 2023 @ 22:26:
[...]

Ik heb bij de overname (via-via) enkel de voeding gekregen. Als ik ook de kabels had meegekregen dan was het niet zo lastig geweest

Dat is dus niet handig. Ga via-via dan die kabels alsnog verkrijgen. Nu heb je in principe een motor zonder aandrijfas. Daar kom je niet mee vooruit.

Maar zoals hierboven gezegd, het was wellicht al geen goede/verstandige aankoop, gezien de leeftijd van de voeding.

[jellecraft2000]

br00ky schreef op woensdag 20 september 2023 @ 23:18:
[...]

Dan dus niet zomaar kabels van ali trekken maar liefst de originele proberen te scoren want andere merken of zelfs andere typen binnen hetzelfde merk hebben een andere pinout. Dan is het heel snel gedaan met je pc.Oude kabels van je vorige voeding kan je trouwens ook niet hergebruiken met je nieuwe voeding. Verwijder die, want die geven ook mogelijk kortsluiting als je die aansluit op je nieuwe voeding.

Ahh. Gelukkig nog op tijd bij

br00ky schreef op woensdag 20 september 2023 @ 23:18:
Tenzij je nieuwe videokaart ook zou oud is, maar dat lijkt me sterk. Waaruit bestaat je huidige hardware, dan kunnen we meedenken over een goede vervangende voeding.

Ik heb destijds een upgrade van een Tweaker overgenomen, met een RTX 2060. Ik heb hieronder een selectie van mijn hele setup gezet.

#	Category	Product	Prijs	Subtotaal
1	Processors	Intel Core i3-10300 Boxed	€ 134,95	€ 134,95
1	Moederborden	Biostar H410MH	€ 0,-	€ 0,-
1	Videokaarten	ASUS Dual GeForce RTX 2060 EVO OC Edition 6GB	€ 254,15	€ 254,15
1	Geheugen intern	Crucial CT2K8G4DFS8213	€ 190,11	€ 190,11
1	Voedingen	Seasonic G-series 550 watt	€ 0,-	€ 0,-
