Extra zonnepanelen op bestaand PV systeem

[Wonderkip]

Avond!

Ik heb een vraag waar ikzelf niet direct uitkom, en ik graag jullie hulp bij nodig heb.

Zo'n 2 jaar hebben mijn vriendin en ik zonnepanelen op het huis gelegd. (12x vol zuid 45gr)

Per toeval kwamen we via een advertentie zonnepanelen tegen, voor een hele scherpe prijs. Wat gedateerde panelen (280WP), maar daar was de prijs ook naar.

Om het ook daadwerkelijk aantrekkelijk te willen houden zouden we graag de nieuwe panelen ook op dezelfde omvormer willen aansluiten.

Het idee hiervan is om de 'nog niet vol op zuid' zon te benutten op de oostkant van ons huis waar de andere panelen zullen komen.

Ik snap dat de omvormer zal aftoppen wanneer het een zonnige dag is en de zon op zijn hoogst staat. Maar waar ik vooral benieuwd naar ben is of dit mag en veilig is. We hebben een 2 string omvormer.

Huidige situatie:
Growatt MIN 3600TL-X
Trina Solar Vertex all black 390wp 12x = 4680 WP op 'string 1'

Wat we willen bijleggen op 'string 2' = 1820 WP

Totaal: 6500

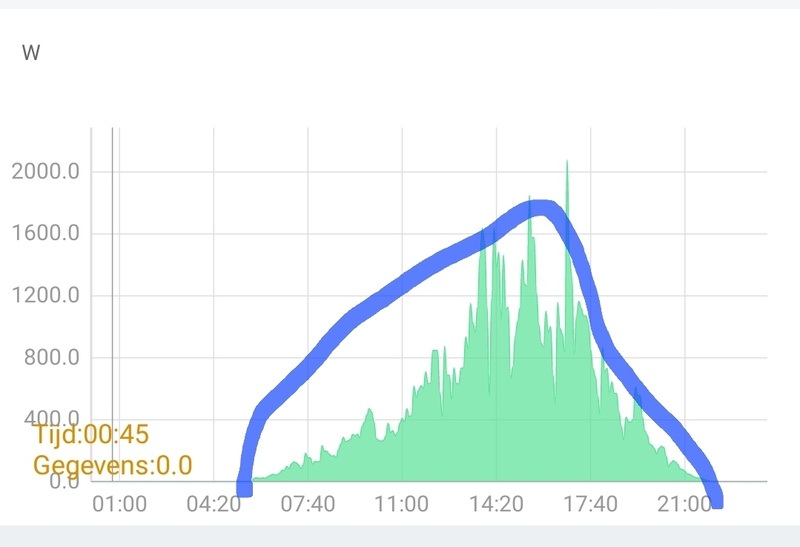

Het idee wat ik voor ogen heb:


Bedankt!!

[99ruud99]

welke richting gaan deze extra panelen liggen?
in NL of BE?

[migjes]

@Wonderkip
als 12x390Wp (ik gok dat dit 12x??Voc + 10% temperatuur kleiner als max V van mpp is? reken die eens uit.) op mpp 1.
dan kan mpp 2 ook nog een x 12x???Wp hebben (12x??Voc + 10% temperatuur kleiner als max V van mpp is? reken die eens uit.)

dan kun je 2x12x390Wp met gemak aan de omvormer hangen.
(meer kan soms ook, maar reken die uit of geef de juiste gegevens.)
jep je doet dan aftoppen, maar altijd nog steeds meer kWh uit de omvormer halen.
(boven de 30% meer Wp, dan is het de bloeddruk van de gebruiker die het het eerst begeeft met aftoppen. lol, gewoon doen kan later altijd nog anders.)

paar tips.
de Growatt MIN 3600TL-X heeft die de juiste firmware al?
(ik heb net problemen gehad met de zelfde omvormer die maar niet boven de 2500W kwam, firmware update verhielp het.)

oost west zo als ik heb:

doet zoveel verdelen dat een 6000+Wp op een 4000W omvormer geen probleem geeft met aftoppen.
dus probeer wel een verdeling te doen.
(zij het oost-west zij het plat-stijl of wat maar mogenlijk is.)

ik koop voor <99€ een 420Wp paneel, dus een 280Wp moet wel heel goedkoop zijn.

[ Voor 8% gewijzigd door migjes op 13-09-2023 18:55 ]

[Wonderkip]

Oi oi,

Dat zijn snelle reacties...

Ze komen (en liggen al deels) in NL.

Sorry Migjes, beetje abracadabra, maar ik zal mijn best doen:

Huidige VOC (aangegeven in de datasheet als zijnde Open Circuit Voltage-VOC (V)):
41.0 per paneel x 12 = 492 + 10% = 541,2.

Wat erbij komt:
38,34 per paneel x 7 = 268,38 + 10% = 295,2

Totaal: 836,4 VOC

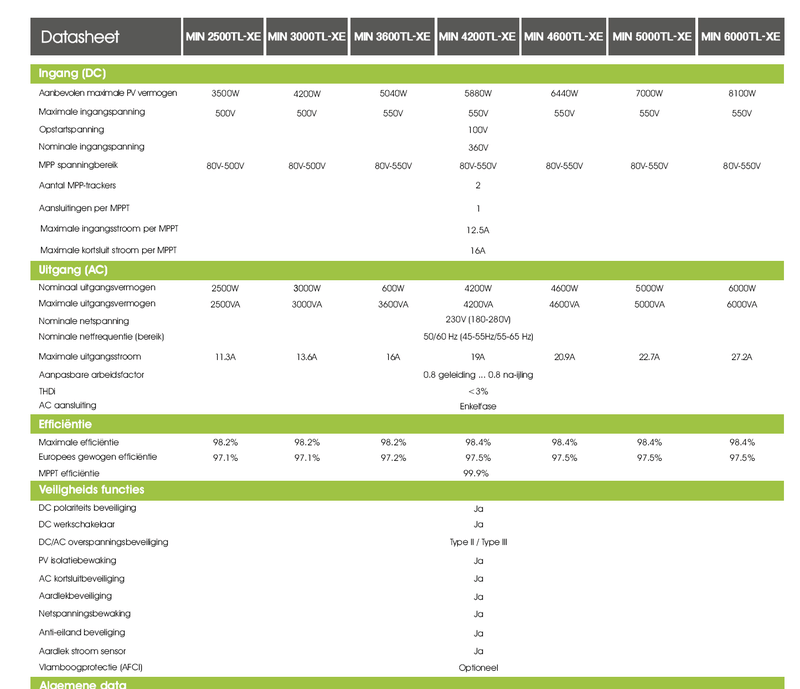

De data sheet van de omvormer geeft aan 80V-550V met aantal MPP-trackers ''2'' . Kan ik hieruit concluderen dat dit gewoon prima kan en voornamelijk veilig zijn ding zal doen?

De screenshot was een wat mindere dag, maar erg bedankt voor je tip mbt de firmare, ik zal me hier eens in verdiepen..

3600TL-XE


Bedankt!!!

[AUijtdehaag]

Je hoeft de 2 strings niet op te tellen qua VOC, omdat het 2 onafhankelijke ingangen zijn.
Dus gewoon 541 en 295 V, kan dus prima op 2 ingangen.

Ga je ze allemaal in serie zetten, dan komt er rook uit je omvormer met 836,4 V.
Want die mag maar 550 V hebben (datasheet)

Vul dit ook eens in
https://www.thomasberger.be/pv/pvcalc/

Dan zie je wat je aftopt

[ Voor 7% gewijzigd door AUijtdehaag op 13-09-2023 20:56 ]

[migjes]

Wonderkip schreef op woensdag 13 september 2023 @ 20:41:
Oi oi,

Dat zijn snelle reacties...

Ze komen (en liggen al deels) in NL.

Sorry Migjes, beetje abracadabra, maar ik zal mijn best doen:

Huidige VOC (aangegeven in de datasheet als zijnde Open Circuit Voltage-VOC (V)):
41.0 per paneel x 12 = 492 + 10% = 541,2.

oke dit is onder de 550V van de mpp.

Wat erbij komt:
38,34 per paneel x 7 = 268,38 + 10% = 295,2

oke dit is onder de 550V van de mpp.

niks abracadraba, je doet het in 1x bijna goed.

Totaal: 836,4 VOC

nop, het is per mpp niet de mpp's optellen.
(mpp's zitten niet serieel maar parallel aan elkaar. )

De data sheet van de omvormer geeft aan 80V-550V met aantal MPP-trackers ''2'' . Kan ik hieruit concluderen dat dit gewoon prima kan en voornamelijk veilig zijn ding zal doen?

ziet er allemaal goed uit, go for it.

De screenshot was een wat mindere dag, maar erg bedankt voor je tip mbt de firmare, ik zal me hier eens in verdiepen..

je ziet het heel simpel, komt hij niet hoger dan 70% dus grofweg 2500W, dan neemt hij de verkeerde land instelling.
firmware updateje lost het op.

3600TL-XE
[Afbeelding]

Bedankt!!!

en natuurlijk ook luisteren naar @AUijtdehaag , maar dat spreek voor zich.
(we herhalen elkaar even vandaag )

[Wonderkip]

Tijd en moeite word zeer gewaardeerd! Ik zal ze bijleggen (met een gerust hart)

https://www.thomasberger....&temp_coeff2=-0.25&max2=0

We zullen gaan zien of we ermee om kunnen gaan om te zien dat er toch wat KWH's ''verbrand'' worden haha!

Oppervlakte 1 is naar specificatie ingevuld, oppervlakte 2 ook, behalve de Temp coeff. Ga ervan uit dat er niet erg verschil in zou moeten kunnen zitten.

Als ik zo het verschil bekijk zal er rond de 726KWH uitkomen. 726x€0.38 = nog geen zomer terugverdientijd.

De omvormer heb ik regelmatig boven de 2500W gezien, dat zal goed moeten gaan dus gelukkig.

Bedankt!

[S7YX]

Let op, je omvormer heeft een maximale aanbevolen vermogen van 5040w. Je uitbreiding die dus uitkomt op 6500w gaat hier dus ruim overheen wat schade kan veroorzaken aan je omvormer.

[migjes]

Wonderkip schreef op woensdag 13 september 2023 @ 21:39:
Tijd en moeite word zeer gewaardeerd! Ik zal ze bijleggen (met een gerust hart)

https://www.thomasberger....&temp_coeff2=-0.25&max2=0

We zullen gaan zien of we ermee om kunnen gaan om te zien dat er toch wat KWH's ''verbrand'' worden haha!

Oppervlakte 1 is naar specificatie ingevuld, oppervlakte 2 ook, behalve de Temp coeff. Ga ervan uit dat er niet erg verschil in zou moeten kunnen zitten.

Als ik zo het verschil bekijk zal er rond de 726KWH uitkomen. 726x€0.38 = nog geen zomer terugverdientijd.

De omvormer heb ik regelmatig boven de 2500W gezien, dat zal goed moeten gaan dus gelukkig.

Bedankt!

je krijgt wel een aardige tafel lijn in plaats van een parabool.
maar ach het verlies is minder als men vaak denkt.
zelfs als je 420Wp panelen er aan hangt ipv 280Wp, dan is het nog steeds oke.

een opbrengst van rond de 5000-5500kWh is gewoon niet slecht voor een 3,6kW omvormertje.
werken zal hij moeten.

je Wp en omvormer zullen even groot zijn als mijn dakset.
dus deze kun je aardig over nemen:

een 800-850kWh/kWp dat zul je wel gaan halen.

S7YX schreef op donderdag 14 september 2023 @ 12:33:
Let op, je omvormer heeft een maximale aanbevolen vermogen van 5040w. Je uitbreiding die dus uitkomt op 6500w gaat hier dus ruim overheen wat schade kan veroorzaken aan je omvormer.

sorrie:
maar dit is geen probleem.
(max omvormer grens is grofweg 2x12x420Wp = +/-10kWp.
er is een grens en dat is Voc + 10% temperatuur moet kleiner zijn als 550V max omvormer, de rest is niet interessant of ga je niet snel overheen met huidige apparatuur.)

[coazter]

Wonderkip schreef op woensdag 13 september 2023 @ 20:41:De data sheet van de omvormer geeft aan 80V-550V met aantal MPP-trackers ''2'' . Kan ik hieruit concluderen dat dit gewoon prima kan en voornamelijk veilig zijn ding zal doen?

Ik ben PV noob maar wil ook een paar goedkope panelen extra bijleggen maar wil niet het topic kapen en vooral leren van anderen. Betekent dit dat er 2 strings aangesloten kunnen worden op deze omvormer? Die van mij heeft 1 MPP-tracker en 1 string-verbinding per MPPT-ingang. Betekent dat dan dat er geen andere ingang is voor een tweede string?

[migjes]

coazter schreef op donderdag 14 september 2023 @ 14:28:
[...]


Ik ben PV noob maar wil ook een paar goedkope panelen extra bijleggen maar wil niet het topic kapen en vooral leren van anderen. Betekent dit dat er 2 strings aangesloten kunnen worden op deze omvormer? Die van mij heeft 1 MPP-tracker en 1 string-verbinding per MPPT-ingang. Betekent dat dan dat er geen andere ingang is voor een tweede string?

het is wel een beetje kapen, maar laten we hopen dat @Wonderkip er niet te veel problemen van maakt.

de omvormer van milan heeft 2x een mpp, dus er kunnen 2 stringen van verschillende panelen type of aantal panelen aangesloten worden binnen de specs van de omvormer.

jouw omvormer heeft maar 1 mpp.
dan kun je ook maar 1 string aansluiten.
(maar 1 string mag ook bestaan uit 2 stringen die parallel zitten.
nadeel je hebt de zelfde Vmpp nodig in de 2 parallel stringen, dus grof weg het zelfde paneel type + zelfde aantal per parallel string, zelfde richting in kijken is dan weer niet nodig.).

[migjes]

coazter schreef op donderdag 14 september 2023 @ 14:28:
[...]


Ik ben PV noob maar wil ook een paar goedkope panelen extra bijleggen maar wil niet het topic kapen en vooral leren van anderen. Betekent dit dat er 2 strings aangesloten kunnen worden op deze omvormer? Die van mij heeft 1 MPP-tracker en 1 string-verbinding per MPPT-ingang. Betekent dat dan dat er geen andere ingang is voor een tweede string?

als milan nu 10x280Wp had gekocht en kon leggen.
dan had hij 1x9x390Wp 1x10x280Wp parallel op 1 mpp kunnen hangen en zo nog 1 mpp over te houden.
je gaat dan wel over de 16A max kortsluit, maar die is breekbaar (is geen hard getal).

10x38Voc / 41Voc =+/- 9 panelen.
is geen perfectie, maar dan heb je heel veel Wp op een klein omvormertje.
