Check plan zonnepanelen Oost-West en plat dak

[ice-T106]

Nieuw huis dus weer nieuw zonnepanelen plan:

Foto's

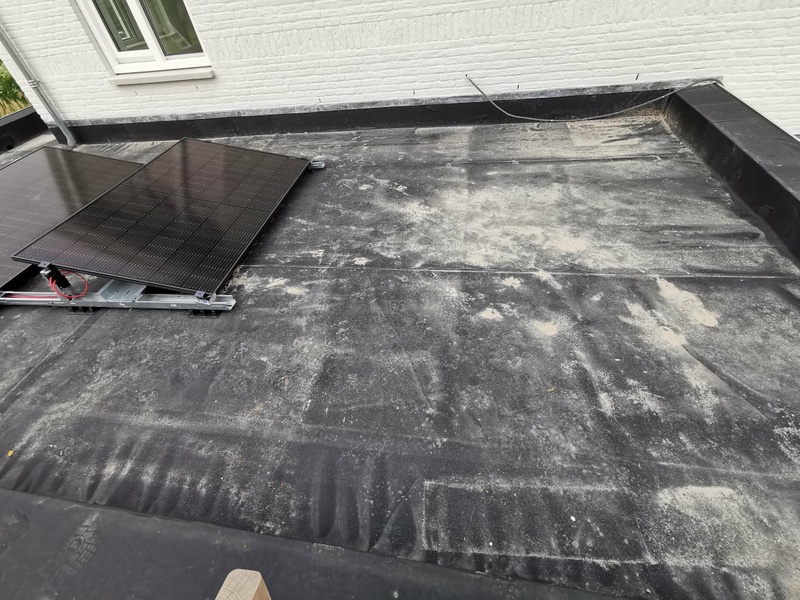

Plan kwam met 5 verplichte "schaampanelen" die ik op het platdak heb laten leggen.

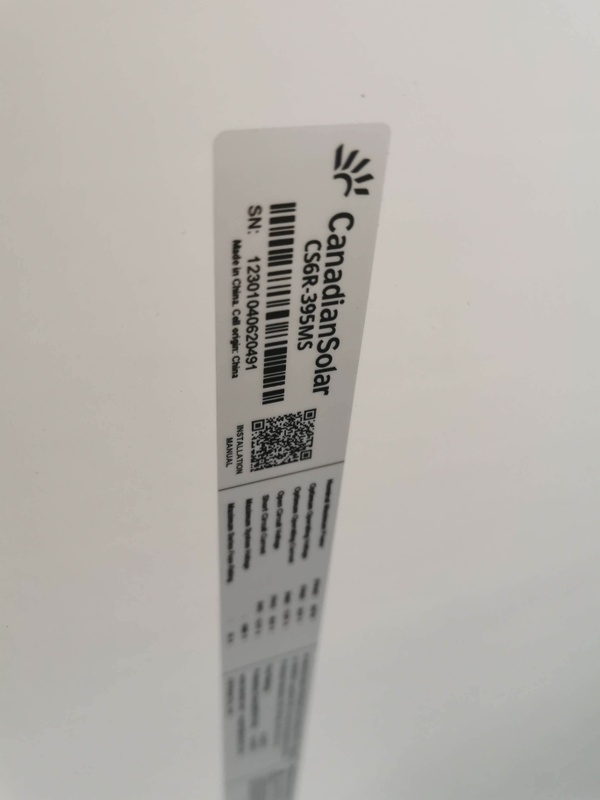

Dit boven verwachting Canadian solar 395Wp full black panelen geworden (325Wp afgesproken)






Naast het platte dak. Hebben we ook nog een geschikt Oost-Dak en West-Dak.

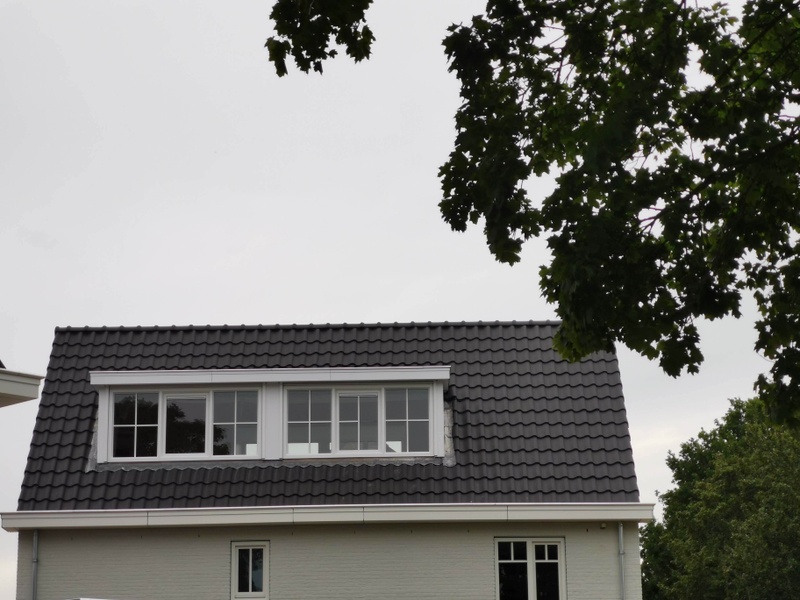

Oost-dak:

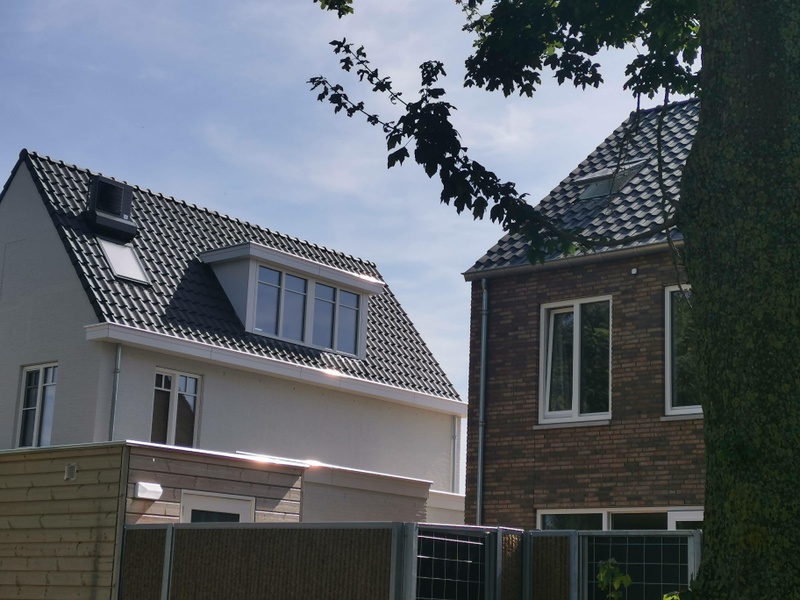

West-dak:


Huis is verder nog te nieuw voor de meeste lucht foto's enz.

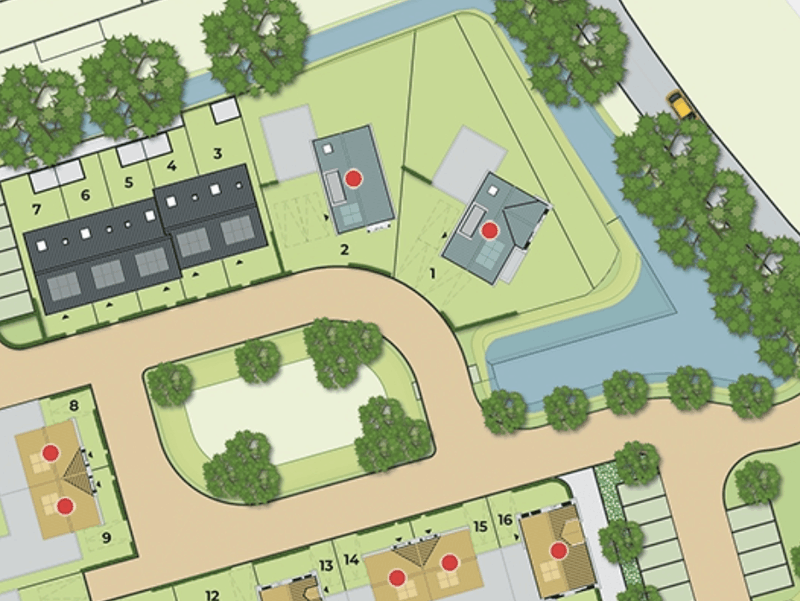

Ruwe situatie tekening. Gaat om nummer twee maar de garage staat verder naar voren.

Beschikbare (dak)ruimte

De dakpannen hebben liggen verticaal op 35,5cm uit elkaar en horizontaal ongeveer 24cm
De dakkapellen nemen uiteraard aardig wat ruimte in.
Ook ga ik liever niet teveel schuiven aan de bestaande 5 panelen.

Schaduw

Schaduw is denk ik vooral harde schaduw van eigen gebouw, dakkappelen en de buren. Vooral op de garage is deze schaduw flink omdat die lager is.

Huidige elektriciteitsaansluiting

3x25A

Budget en doel

Esthetisch en rendabel het dak vol.

Wie gaat het project uitvoeren

Heb zelf goede ervaring en contact met Green Guys, maar moeten wel met redelijke offerte komen uiteraard.

Bijhouden van data

Voorkeur voor MPPT en data per paneel. Koppeling met Domotica ook wel prettig

Reeds verkregen offertes

Nog geen.

Regio

Regio Zaltbommel

Tools en plannen

Vind het meestal minder mooi als de panelen landscape and portrait door elkaar liggen.
Heb vooral gebruik gemaakt van SolarEdge Designer.

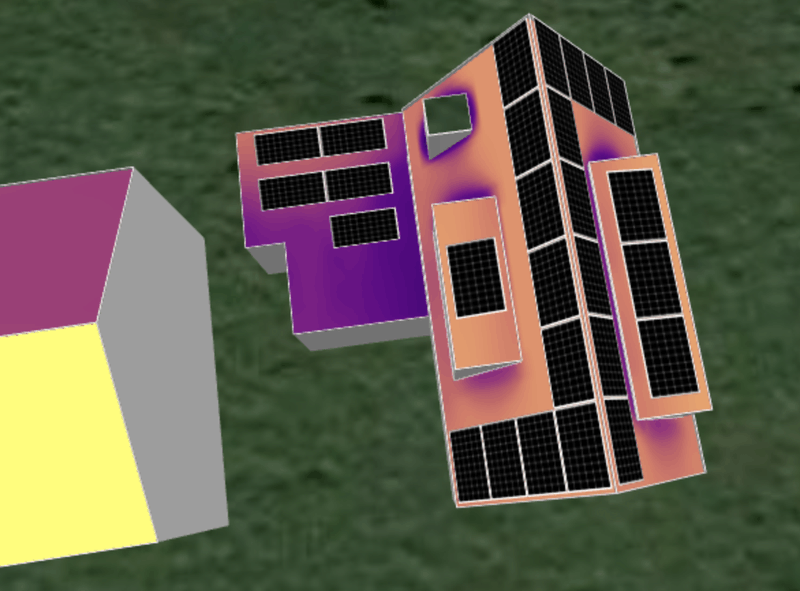

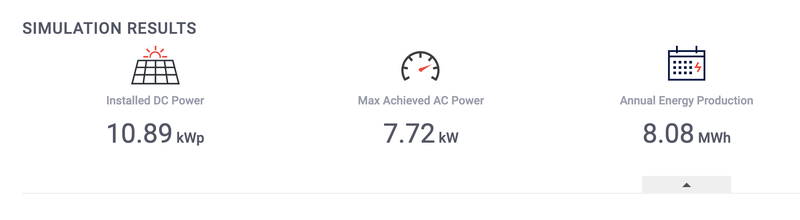

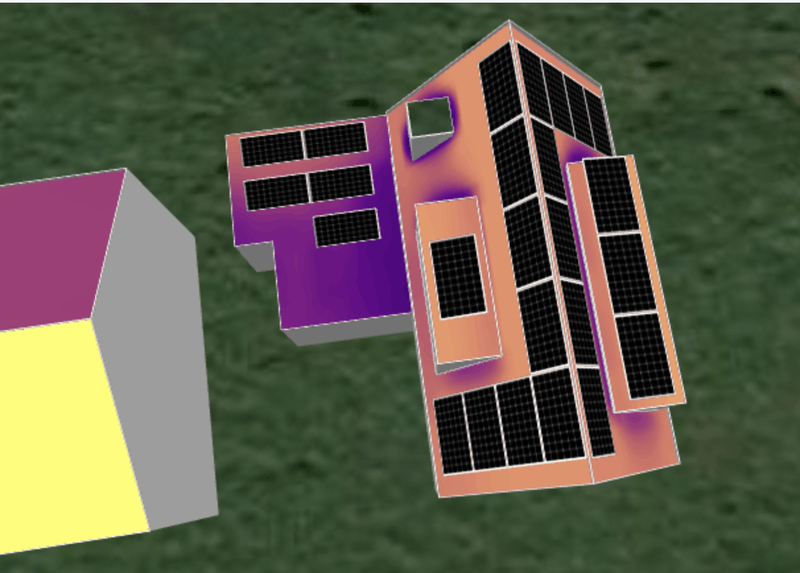

Met 435Wp Hyundai kwam ik op zoiets uit:
https://www.solar-bouwmar...-full-black-shingled.html

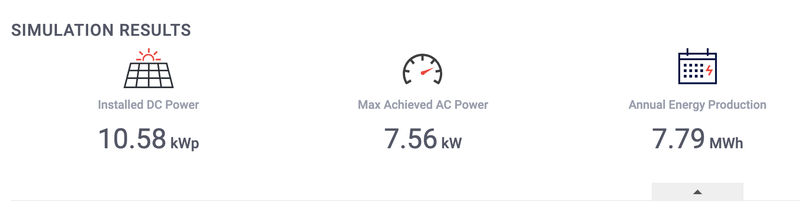

En met iets kortere brede standaard panelen op zoiets:
https://www.solar-bouwmar...full-black-142542356.html

verbruik

Full Elektric huis. Dus warmtepomp, met koeling, inductie koken, nu 1 auto met stekker maar vast twee laadpalen. Dus meer dan we op kunnen wekken denk ik.

vragen, opmerkingen

• Wat vinden jullie van de legplannen?
• Heb een voorkeur van Solar Edge of Enphase. Wat denken jullie
• Voor de 5 bestaande panelen neig ik er ook naar om de Goodwe gelijk te vervangen voor optimizers of micro's omdat ik het idee heb dat die totaal niet optimaal met de schauw om gaat
• De bijgeplaatse dakkapel is verstevigd voor zonnepaneel plaatsing van de andere geen idee, dan maar niet doen?
• Afhankelijk waar we op opkomen plaats ik misschien nog 1 of 2 panelen extra op het plat dak

[MSXBas]

Meestal moet je de dakranden vrij houden vanwege de wind. Bij twijfel niet op de dakkapel.

[Ronald]

Deze opstelling gaat met SolarEdge alleen goed met s500b optimizers en de SE#K-RWB voor korte strings.

Post het opbrengst verlies diagram uit de simulatie rapporten eens.

[ice-T106]

Bedankt voor het meedenken @Ronald .

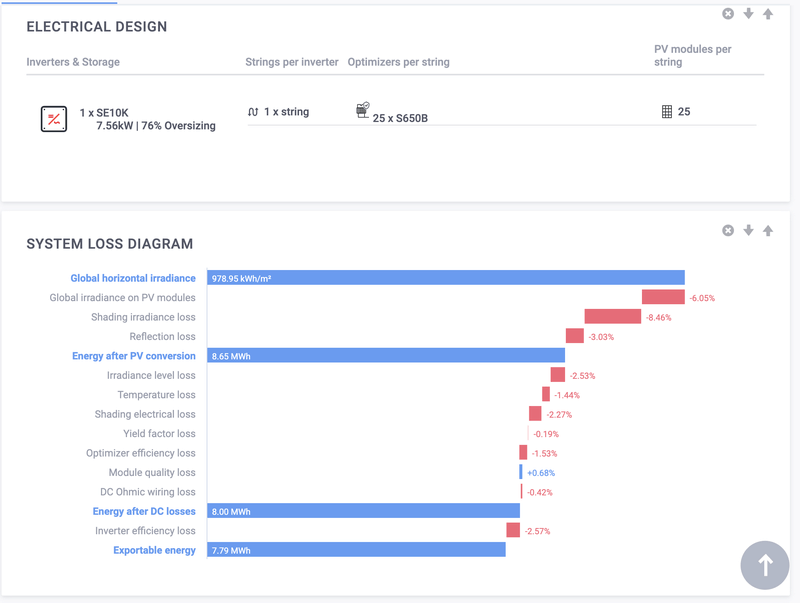

Volgens de simulatie gaat het verrassend goed met 85V optimizers en een "normale" omvormer als ik het goed lees:


Dit lijkt te komen doordat de panelen op het platte dak de balans opvangen op het moment van schaduw, als ik die weg haal is er wel redelijk veel "Yield Factor loss" (9% uit mijn hoofd)

Maar ben met je eens dat deze balans wel erg fragiel is. Neig een beetje naar Enphase voor dit huis.
Is denk ik ook handiger voor mogelijke uitbereiding op de veranda enz.

[ice-T106]

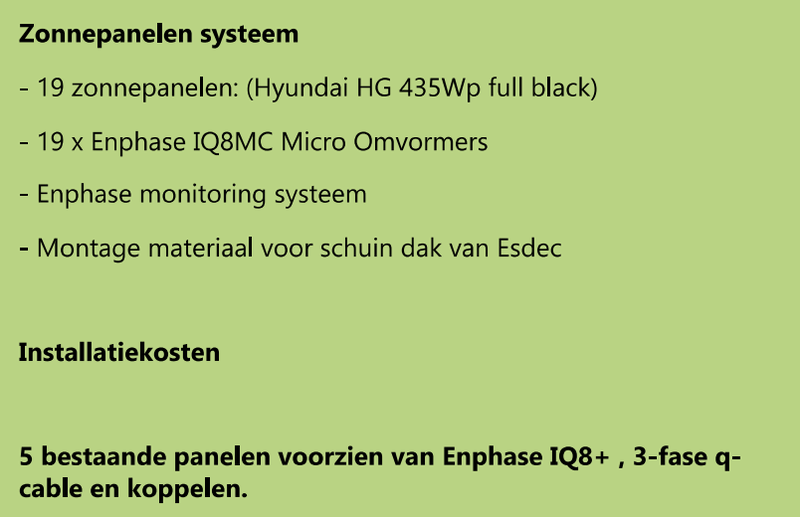

Heb nu dit als voorstel gekregen:


Juiste omvormer en paneel keuze voor deze setup denken jullie?

Voor het platte dak twijfel ik nog tussen een 550Wp paneel erbij te leggen of netjes beetje matchende Canadian Solar paneel(en) erbij te doen.

Verder nog iets waar ik op moet letten?

[S7YX]

Ben niet bekend met de panelen zelf maar het is verstandig om enphase haar compatability calculator te gebruiken. Hiermee kun je aan de hand van de datasheets controleren welke omvormer toepasbaar is of niet.

[migjes]

persoonlijk mijn plan voor dit probleem.

2x9x420Wp op 4kW 1fase omvormer met 2x mpp.
(iets tussen de 400-440Wp, welk merk boeit mij niet.)
waarom: dit is zo goedkoop en werkt perfect.

ja het zijn dan niet alle hoekjes en gaatjes, maar dit is zo goedkoop en werkt perfect.
(die hoekjes en gaatjes later vullen, en daar is enphase wel leuk voor.)

ja 2x9x420Wp = 7,5kWp op een 4kW omvormer.
oost-west geeft mij dit:

oost en west hebben andere momenten hun opbrengst, dus meer Wp is amper een probleem.
maar dit is zo goedkoop en werkt perfect.

dan kan een 4kW omvormer ook nog op een 16A groep.
maar dit is zo goedkoop en werkt perfect.
(4mm kabel van omvormer naar meterkast begint wel een handig idee te worden.
zeker als je denkt aan de toekomst, dit is namelijk perfecte set om een accu te vullen, en dan is wat dikkere kabel wel aan te raden.)

4kW 1fase, is geen probleem op een 3x25A hoofd aansluiting.
(hell een 5kW kan ook nog als je wil)
de (slimme) meter telt alle fase bij elkaar op (of trekt af) en rekent daar kWh uit.
dus 1000W gebruiken op fase 1 en 1000W leveren op fase 2 is 0W afrekenen.

de enphase het is het allemaal net niet in veel gevallen.
leuk voor om kleine setjes of gaatjes te vullen, niet als hoofd omvormer in mijn ogen.
of je gaat voor de solaredge oplossing voor alles, met de daarbij horende prijs.

ik werk liever via de KISS methode, als voor alles de moeilijkste duurste oplossing te zoeken.
de minder spul de minder er kapot kan.

[ Voor 11% gewijzigd door migjes op 14-09-2023 14:39 ]

[ice-T106]

Dit was ook mijn eerste gedachte. Tot ik de performance zag van de GoodWe string omvormer, in vergelijking met het solaredge systeem bij mijn vorige huis. Ik zou nu alleen nog maar voor string gaan als er echt heel weinig schaduw in het spel is.
Als je het uitrekent valt het voor de totaal opbrengst misschien nog wel mee. Maar je verliest dan echt wel een percentage.

Gok dat een SMA ofzo het ook wel beter zal doen.

[migjes]

ice-T106 schreef op donderdag 14 september 2023 @ 18:52:
Dit was ook mijn eerste gedachte. Tot ik de performance zag van de GoodWe string omvormer, in vergelijking met het solaredge systeem bij mijn vorige huis. Ik zou nu alleen nog maar voor string gaan als er echt heel weinig schaduw in het spel is.
Als je het uitrekent valt het voor de totaal opbrengst misschien nog wel mee. Maar je verliest dan echt wel een percentage.

Gok dat een SMA ofzo het ook wel beter zal doen.

ach uiteindelijk maakt een optimizer geen zon van schaduw.
het kan alleen maar in de marge wat verbeteren.

de goodwe/omnik etc etc, je ik vind ze ook een beetje traag in reactie.
maar levert dat echt verlies op, nop het is marginaal.


check deze omvormer eens:
https://www.alma-solarsho...-primo-gen24-40-plus.html
niet echt heel speciaal, maar je kunt dan een accu vullen met grofweg 3kW.
met een dynamisch energie contract kun je dan in de middag een accu vullen en die in de avond tegen max tarief verkopen.
of een accu voor eigen gebruik.
er is meer mogenlijk als je denkt.
(je kunt dan de accu ook vullen met stroom van uit je goodwe, laden van het net is ook mogenlijk.)
als je toch geld wil uit geven, denk dan ook aan de toekomst.

[Popmartijn]

ice-T106 schreef op donderdag 14 september 2023 @ 08:55:
Heb nu dit als voorstel gekregen:
[Afbeelding]

Juiste omvormer en paneel keuze voor deze setup denken jullie?

Voor het platte dak twijfel ik nog tussen een 550Wp paneel erbij te leggen of netjes beetje matchende Canadian Solar paneel(en) erbij te doen.

Verder nog iets waar ik op moet letten?

Mag ik vragen in wat voor prijs-range je dat voorstel heb gekregen? Ben benieuwd omdat ik net ook een offerte heb gekregen voor 19 panelen (maar dan Jinko ipv Hyundai) icm met Enphase micro-omvormers. Inclusief installatie komen zij tot zo'n €11.000 (wat ik best een flink bedrag vind). Vandaar mijn vraag wat ze bij jou ervoor vragen.

[ice-T106]

Ik kom met deze offerte uit op 1,35 per Wp uit deze offerte (dat is altijd beter vergelijk dan aantal panelen). Vrij prijzig maar zowel de Hyundai als Enphase zijn beide niet de goedkoopste (wel goede garantie)
