Beste tweakers,
Sinds dit weekend hebben mijn vrouw en ik een nieuw TV-meubel waar onze gaming HTPC in staat. In het oude meubel was er veel ruimte naast en boven de HTPC waardoor de warmte lucht eenvoudig weg kon. Het nieuwe meubel is wat minder ruim.
De inhoud van de PC:
Al het bovenstaande zit in een Cooltek G3 en het is dus behoorlijk krap.
Voorheen lagen de GPU temperaturen rond de 85-90 degC en was er vooral een power limitatie. In het nieuwe tv-meubel zie ik dat er een thermisch limiet is omdat de warmte niet weg kan. Temperatuur van de GPU loopt rond de 100 degC en zie dan de klokfrequentie zakken. Vandaar de vraag om mee te denken over het concept van de airflow.
De huidige opstelling bevat 3 case fans en 1 CPU fan. De deksel van de case heeft 2 custom 90x90mm gaten aan de bovenzijde recht boven de GPU waar de warme lucht door naar buiten werd gedrukt. Warmte stijgt op en met wat extra overdruk in de kast werkte dat best aardig. De custom gaten zijn de 2 gele rechthoeken 'boven' de GPU. De Noctua CPU koeler trekt de lucht door het koelblok omdat de dvd-drive er dicht op zit en blaast richting de achterkant. Een externe DVD/CD speler aanschaffen is een optie mocht dat veel brengen. Het zal in ieder geval ruimte geven.
/f/image/MInp7O6dLg9MHLoGMxKx9S7z.png?f=fotoalbum_large)
Aan de achterzijde van het tv-meubel is een gat beschikbaar voor ventilatie. Het tv-meubel staat dicht op de muur en daardoor is de ventilatie daar beperkt. De warmte uit de achterkant van de PC stroomt dus niet terug door het meubel heen.
En dan de ruimte aan de voorzijde rond de PC:
/f/image/gFaYWXdNiUcmXdUbzS3FbaLC.png?f=fotoalbum_large)
Praktisch gezien snap ik dat de temperaturen hoger zijn. De blauwe 'intake' aan de voorzijde heeft een oppervlak van 18,5 * 4,5 = 83 cm2 terwijl een 12 cm fan ~100 cm2 aan oppervlak heeft.
De uitlaat is daarbij maar 44 * 1,8 = 80 cm2 en is dus ongeveer de helft van het ingaande oppervlak. Er zal ook wat volume verloren gaan via de achterzijde van de PC dus netto verwacht ik een redelijke balans tussen in en uitgaand oppervlak.

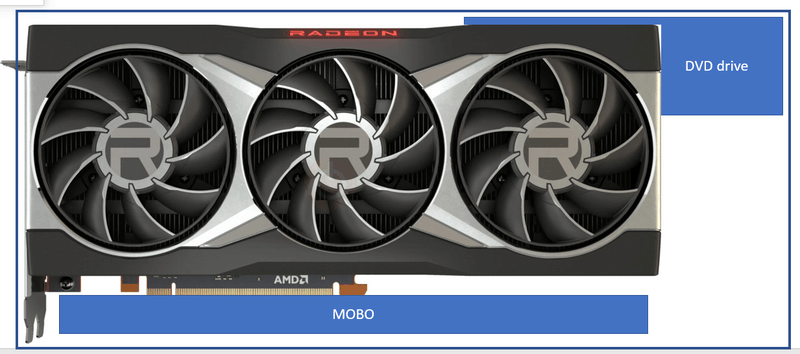

Het grote nadeel van de Cooltek G3 kast is dat een forse GPU een beetje een blokkade vormt in het midden van de kast. Lucht kan niet vrij van de ene zijde naar de andere zijde stromen omdat de ruimte tussen de bovenzijde GPU en de deksel ~1 cm bedraagt. De 6800XT heeft aan de voorzijde ongeveer 40 mm ruimte, maar daar zitten ook de dvd-drive en de HDD's waardoor de vrij doorgang hoogte beperkt is. Dat is dan ook de reden dat ik destijds de 2x 90x90 mm uitlaat heb toegevoegd in de deksel en alle fans de kast in heb laten blazen. Onderstaand een doorsnede ter hoogte van de voorzijde van de GPU:
/f/image/lkEDtFKtUv9nd5prc6wJUgm9.png?f=fotoalbum_large)
Dan de verschillende opties welke ik zie:
Optie 1: Laten zoals het is.
Optie 2: Case-fans vervangen door fans die meer flow geven en beter geschikt zijn als case-fan, de Noctua P12 Redux 1300 is dat niet echt. Ook een rooktest doen om te controleren of er geen overmatige kortsluiting tussen inlaat en uitlaat is (rondpompen van eigen warmte)
Optie 3: De enkele fan boven de voeding omdraaien. Hierdoor ontstaat er een stroming van rechts naar links (vanaf voorzijde gezien). Nadeel is dat de GPU fans geen directe koude voeding hebben vanaf een inlaat en dus de opgewarmde lucht van de GPU zullen recirculeren. De beperkte ruimte boven en voor de GPU zullen ook zorgen dat de flow niet optimaal is.
Optie 4: Beide linker fans omdraaien en als uitlaat te gebruiken. Praktisch gezien verwacht ik onderdruk bij de CPU doordat er 1 inlaat fan 2 uitgaande fans moet voeden. Effect zal zijn dat er lucht van de achterzijde en opening boven de GPU wordt aangezogen. CPU blaasrichting omdraaien zou dan logisch zijn. Nadeel is wel dat 2 120mm fans veel meer oppervlak hebben dan de ruimte naast de PC toelaat.
Optie 5: Een beter geoptimaliseerde HTPC die ook een beetje knap oogt.
Wat denken jullie?
