Extra groter expansievat?

[Prutsky]

Vandaag hebben we eindelijk de sleutel van ons “nieuwe” huis gekregen. Beneden zit nu bijvloerverwarming die we willen vervangen door hoofdvloerverwarming. Bij het onderzoeken van de kruipruimte om te kijken welke leidingen er waar lopen. Toen kwam ik ij de buurt waar de huidige vloerverwarming verdeler zit (rechts gaan daarvoor de leidingen door de vloer) onderstaand expansievat tegen. Tenminste ik neem aan dat het een expansievat is. Hij zit in ieder geval niet echt op een lekker toegankelijke plek. Hij is ook groter dan het expansievat wat op zolder naast de CV-ketel en zonneboilervat zit.
Kan ik deze zonder problemen uit mijn cv-systeem halen of waar dient deze extra voor.

[Insert12]

Lijkt op een serieel een cv buffervat om de inhoud van je cv systeemte vergroten. Waarom je een buffervat op zo'n plek zou monteren is me een raadsel.

Ik zou eerst eens uitzoeken waarom ie op die plek zit en hoe je hele verwarmingssysteem er uit ziet. Daarna beslissen of je hem weg haalt of niet.

[ron321]

Ik denk ook dat het een buffervat is.
Er zal in huis geen plek voor geweest zijn.

[Prutsky]

Ik zal hem nog eens beter bekijken. Wat is het nut van meer water in je CV systeem?
Ik zal het nog eens vragen aan degene die de cv ketel onderhoud. Maar ik ben bang dat Kempkens ook niets weet. Of degene die de vloerverwarming komt frezen. Ik zal het vat er in ieder geval nog maar even in het CV systeem houden…

[storeman]

Prutsky schreef op zaterdag 2 september 2023 @ 22:19:
Ik zal hem nog eens beter bekijken. Wat is het nut van meer water in je CV systeem?
Ik zal het nog eens vragen aan degene die de cv ketel onderhoud. Maar ik ben bang dat Kempkens ook niets weet. Of degene die de vloerverwarming komt frezen. Ik zal het vat er in ieder geval nog maar even in het CV systeem houden…

Het voordeel is dat je een "trager" systeem krijgt. Dus je verwarmingsapparaat kan langer aan en langer uit staan. Hiermee wordt (extreem) pendelen voorkomen.

[Prutsky]

Vandaag weer de kruipruimte in geweest en het isolatiefaam weggehaald. Ik snap nog niet helemaal hoe dit allemaal werkt. Dat ik het vat laat zitten is me ondertussen we helder. De vloerverwarming frezer heeft mij gevraagd om 22mm pijp uit de grond te laten komen. Bij de oude bij-vloerverwarming is dit 19mm.
Ik had verwacht dat het ombouwen van 19 naar 22mm niet zo'n probleem zou zijn, tot ik er achter kwam dat ik nog een element in het systeem heb, waarvan ik niet weet wat het is. Hier kan ik geloof ik ook niet zomaar een 22mm pijp aan verbinden, al zit er wel een verkoopring in.

Weet iemand wat dit onderdeel is?

Wat kan een reden zijn dat er ook koperen leiding is gebruikt?

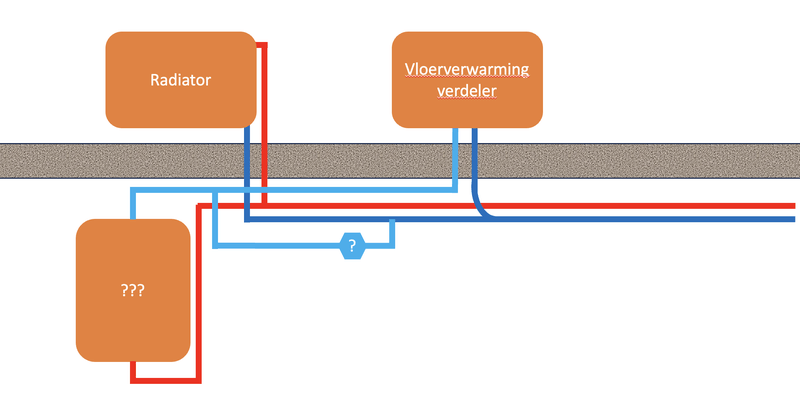

Ik heb het ook maar in een schematische tekening gezet. Zoals je ziet zit de vloerverwarming niet zomaar aan de aan-en afvoerleiding (wat ik had gedacht).

[ Voor 5% gewijzigd door Prutsky op 03-09-2023 21:33 ]

[pietje63]

Het typenummer geeft wel diverse hits op Google
https://www.google.nl/sea...lient=mobile-gws-wiz-serp
Maar zegt mij ook niet zo veel..

Zou het niet een overdruk ventiel oid kunnen zijn? Zie je meer bij vvw en past dan in plaatje

[ Voor 10% gewijzigd door pietje63 op 03-09-2023 22:07 ]

[WeetIkHetNou]

BS5154 is een British Standard, die gaat over 'Specification for Copper Alloy Globe, Globe Stop and Check, Check and Gate Valves'.

Een checkvalve kan je flow mee afstellen, dat lijkt me dit niet. Gezien het schema denk ik dat het een gate valve is: terugstroombeveiliger. Dan zou er ergens ook een pijl op moeten staan lijkt me, maar eerlijkgezegd ken ik deze uitvoeringsvorm niet.

[ Voor 7% gewijzigd door WeetIkHetNou op 05-09-2023 19:55 ]

[tcw82]

WeetIkHetNou schreef op dinsdag 5 september 2023 @ 19:53:
BS5154 is een British Standard, die gaat over 'Specification for Copper Alloy Globe, Globe Stop and Check, Check and Gate Valves'.

Een checkvalve kan je flow mee afstellen, dat lijkt me dit niet. Gezien het schema denk ik dat het een gate valve is: terugstroombeveiliger. Dan zou er ergens ook een pijl op moeten staan lijkt me, maar eerlijkgezegd ken ik deze uitvoeringsvorm niet.

Een "check valve" is een terugstroom beveiliging (1 richtingsverkeer). Met globe en gate valves kan je wel "knijpen"

https://www.fctvalve.com/libr/globe-valve


https://enggcyclopedia.com/2011/08/gate-valve/


https://www.iqsdirectory.com/articles/check-valve.html

[ Voor 14% gewijzigd door tcw82 op 05-09-2023 21:06 ]

[tcw82]

Na wat googlen denk ik dat het een terugslag klep is, en wel eentje die hier veel op lijkt:



En misschien ook omdat er een pleiltje op de foto van @Prutsky lijkt te staan, een pijltje dat de richting aan geeft van de doorlaat richting.

hier een beter voorbeeld, 1 inch groter dan die van @Prutsky :

[ericplan]

Is het deze?
https://www.leengatevalve...loads/2016/11/LV1060A.pdf
https://www.leengatevalve...bronze-swing-check-valve/

[ Voor 28% gewijzigd door ericplan op 05-09-2023 21:16 ]

[Illusion]

Lijkt me eerder deze
https://articulo.mercadol...y-aire-_JM?skipInApp=true

[ Voor 10% gewijzigd door Illusion op 05-09-2023 21:40 ]

[Prutsky]

Het begint nu wel duidelijker te worden! Bedankt. Ook met het buffervat en de zonneboiler.
Aangezien ze volgende week al de nieuwe vloerverwarming komen frezen (waar ze een 22mm leiding willen hebben om op aan te kunnen sluiten), maak ik voor nu maar even een simpele oplossing door de aanvoer en retour vanuit de kruipruimte naar boven de vloer te maken in 22mm versie. Dit was 15mm. De rest van de leidingen is dus nog 15mm en zouden ook 22mm moeten worden.

Eerst maar eens kijken hoe het nieuwe systeem dadelijk functioneert.
Ik kan dan altijd nog het extra buffervat en klep er weer tussen zien te krijgen.

[tcw82]

Illusion schreef op dinsdag 5 september 2023 @ 21:39:
Lijkt me eerder deze
https://articulo.mercadol...y-aire-_JM?skipInApp=true

Dat is best een prijzige unit... 153duizend dollar 💰💰

[Prutsky]

Voor nu dus de aankomende vloerverwarming rechtstreeks op de aanvoer en retourleiding aangesloten.
Meteen een sluit kraan op beide leidingen gezet.

[WeetIkHetNou]

tcw82 schreef op dinsdag 5 september 2023 @ 20:59:
[...]


Een "check valve" is een terugstroom beveiliging (1 richtingsverkeer). Met globe en gate valves kan je wel "knijpen"

https://www.fctvalve.com/libr/globe-valve
[Afbeelding]

https://enggcyclopedia.com/2011/08/gate-valve/
[Afbeelding]

https://www.iqsdirectory.com/articles/check-valve.html

[Afbeelding]

Engelse termen daar gelaten, had ik dus blijkbaar wel gelijk (in het Nederlands).

[tcw82]

WeetIkHetNou schreef op woensdag 6 september 2023 @ 18:41:
[...]

Engelse termen daar gelaten, had ik dus blijkbaar wel gelijk (in het Nederlands).

Die volg ik niet.

[WeetIkHetNou]

tcw82 schreef op woensdag 6 september 2023 @ 22:13:
[...]


Die volg ik niet.

In mijn post kom ik ook tot de conclusie dat het most likely een terugstroombeveiliging (terugslagklep) is.

[tcw82]

WeetIkHetNou schreef op woensdag 6 september 2023 @ 22:58:
[...]

In mijn post kom ik ook tot de conclusie dat het most likely een terugstroombeveiliging (terugslagklep) is.

Ja, nu heb ik hem.
