Welke connector is dit?

[Alxwin]

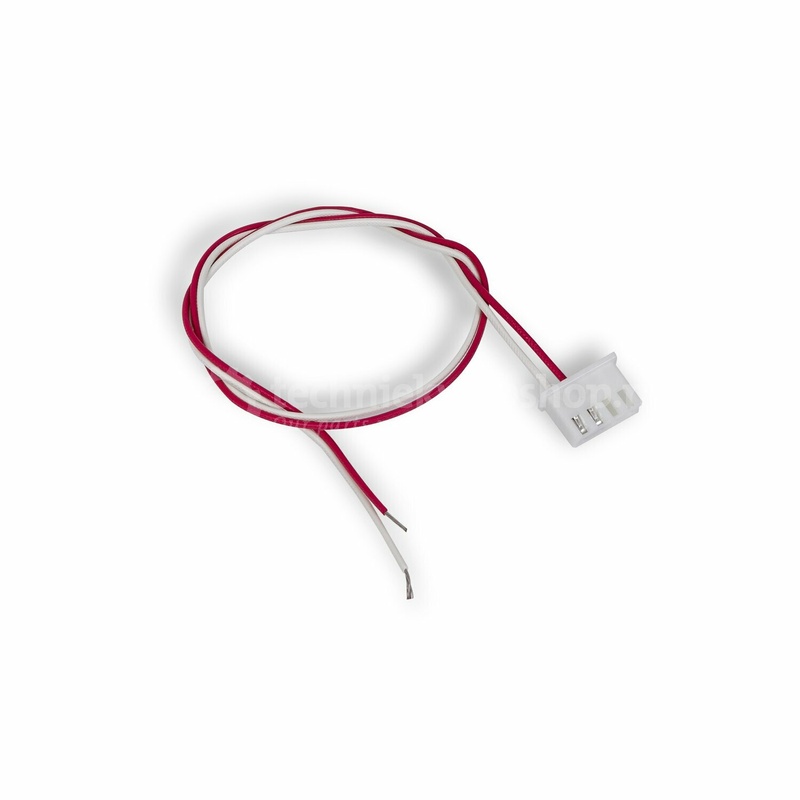

Vandaag is er bij mij thuis een warmtepompboiler geïnstalleerd. Deze heeft een contact waarmee je de warmtepomp bij teruglevering van stroom kortdurig kan laten verwarmen naar een hogere watertemperatuur. Hiervoor moeten er twee draadjes met een potentiaal vrij relais verbonden worden. Nu rekent de fabrikant 50 euro voor een female connectortje en twee draadjes van 30 cm. In het kader van ons ben zunig dacht ik; dat moet goedkoper kunnen. Maar nu is natuurlijk de vraag: wat voor connectortje is het? Had zelf een JST 2.5 connector gevonden. Maar of deze het is, zeg het maar... Daarom toch maar besloten jullie hulp in te schakelen. Wie helpt mij op weg?

[mcDavid]

Als je er fatsoenlijk bij kunt zou ik er gewoon Dupont kabeltjes op duwen.

[Alxwin]

Ik kan er prima bij gelukkig. Eigenlijk zeg je: waarom een 4 pins connector waarin de twee kabeltjes zitten en niet gewoon twee losse connectors?

[Onbekend]

Volgens mij is dat inderdaad de connector die je zelf al hebt gevonden.

Met twee losse connectors kan je het stekkertje per ongeluk verkeerd aansluiten met de bijbehorende gevolgen. Deze connector pas maar op 1 manier erin, en is het onmogelijk om het fout aan te sluiten.

[BlueKeenan]

Welk merk en type warmtepomp is het?

[Alxwin]

BlueKeenan schreef op vrijdag 1 september 2023 @ 08:49:
Welk merk en type warmtepomp is het?

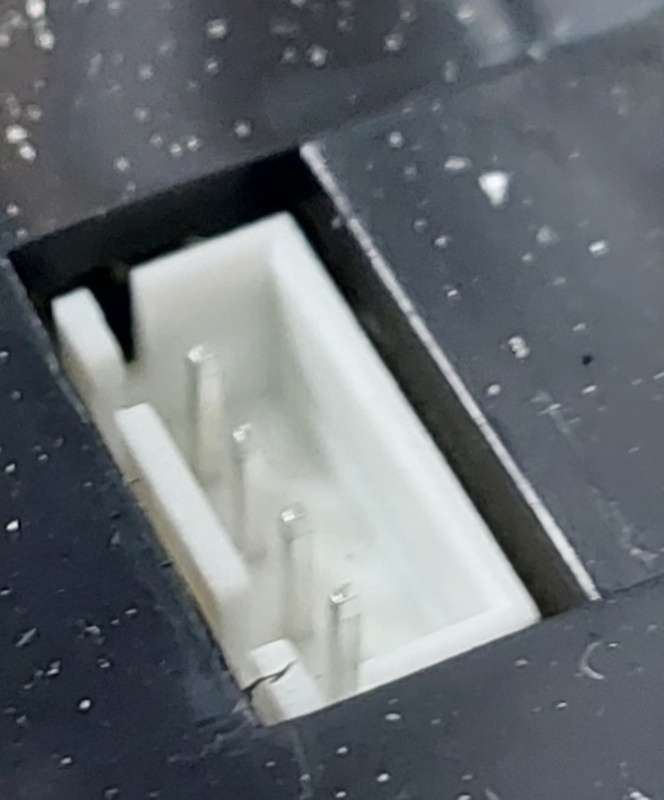

Een Alfa Etherma AQUA WHP, dit is het stekkertje.

[JipJapGoedje]

/offtopic. maar WAAAT?? 50,- voor dat stekkertje??

[NaN]

JipJapGoedje schreef op vrijdag 1 september 2023 @ 10:10:
/offtopic. maar WAAAT?? 50,- voor dat stekkertje??

+ € 7,50 verzendkosten!

[Stalensnuitje]

Onbekend schreef op donderdag 31 augustus 2023 @ 23:21:
Volgens mij is dat inderdaad de connector die je zelf al hebt gevonden.

Met twee losse connectors kan je het stekkertje per ongeluk verkeerd aansluiten met de bijbehorende gevolgen. Deze connector pas maar op 1 manier erin, en is het onmogelijk om het fout aan te sluiten.

Aangezien de achterkant van deze “aansluitkabel” twee losse staafjes heeft kan dat in de praktijk natuurlijk prima alsnog voorkomen

[ydderf]

Volgens TS dient aan deze twee losse aders een potentiaalvrij contact aangesloten worden. Dus dan maakt omwisselen van de twee aders niet uit.

[x0z8_]

Je kan ook deze kabel van Ali pakken: https://nl.aliexpress.com/item/32773596616.html

En gebruik alleen de aderen die je nodig hebt.

[DjoeC]

En anders even bij ome Ali kijken. JST 10 stuks met 0.1" pitch voor (ahum) € 0.46. Je moet alleen even wachten op aflevering. Trouwens, ik zou wel even de afstand tussen de pinnen checken, deze plugjes bestaan ook met kleinere tussenafstanden zoals 0.05". Met een goeie schuifmaat weet je het zo.

[Sme4gle]

Dit is een JST stekkertje. Ik heb ze in huis liggen en kan eventueel een kabeltje voor je krimpen met 2 adertjes? Die kan ik voor je opsturen tegen verzendkosten.

[MzKzM73]

Inderdaad JST, worden ook veel in 3D printers (en veel meer) gebruikt.

[Alxwin]

Bedankt voor alle reacties! Zat ik toch op het goede spoor. Het meest nette zou een connector zijn die precies past.

@Sme4gle heb je een pb gestuurd.

[tcw82]

Kijk anders ook eens hier:
https://www.123-3d.nl/search/?search=Jst
Als het alleen om de stekker gaat koop je zo een 4 naar 6 kabeltje en knip je de 6 er af.
Ik heb die overigens ook wel liggen, als je omgeving Haarlemmer woont kun je een seintje geven.
@Alxwin ik ben zondag in Ermelo. Kan er eentje voor je meenemen?

[ Voor 23% gewijzigd door tcw82 op 01-09-2023 20:39 ]

[Alxwin]

@tcw82 heeft mij zojuist aan de connector geholpen! Nogmaals bedankt! Ga na mijn vakantie kijken of ie past. Dank voor de reacties iedereen!

[tcw82]

Graag gedaan. Ben uiteraard reuze benieuwd of het past. (Heb er vertrouwen in!!)

[njitter]

Alxwin schreef op donderdag 31 augustus 2023 @ 23:03:
Nu rekent de fabrikant 50 euro voor een female connectortje en twee draadjes van 30 cm.

ik wil het geen oplichting noemen maar het komt aardig dicht in de buurt

[Glashelder]

Ik heb een soortgelijke vraag voor een warmtepomp. Iemand enig idee hoe deze connector genoemd wordt?

[tcw82]

Glashelder schreef op dinsdag 31 oktober 2023 @ 08:52:
Ik heb een soortgelijke vraag voor een warmtepomp. Iemand enig idee hoe deze connector genoemd wordt?

[Afbeelding]

https://shop.arnoz.com/en...jst-plug-male-female.html
Dat lijkt sterk op een 4 pins JST plug.

maar... als je JST connector zoekt, krijg je ook afwijkende modellen te zien.
Ik zeg een JST SM serie connector.
https://core-electronics....fy-electrical-connectors/ (mooi overzicht van van alles, ondreste regel van de JST tabel (dat is de eerste tabel)).

[ Voor 19% gewijzigd door tcw82 op 31-10-2023 10:51 ]

[Glashelder]

Blijft echt een fantastisch forum dit. Dank je wel @tcw82

Heb dit setje besteld:
https://www.amazon.nl/dp/...3ECG&ref_=chk_typ_imgToDp

[ Voor 46% gewijzigd door Glashelder op 31-10-2023 11:26 ]

[Señor Sjon]

Modbreak:

Dit soort stekkers kan echt beter in Modding, mechanica en elektronica opgevraagd worden. Alvast een slotje voordat ie weer gekickt wordt.
