In ons huis zat 1 schakelaar die de buitenverlichting aanstuurde. Toen de stucadoor begin dit jaar kwam heb ik al het schakelmateriaal verwijderd. En nadien alles weer aangesloten, behalve deze 1e schakelaar omdat ik hier speciale plannen voor had.
Zover ik heb kunnen terugvinden zat er 1 blindplaat en 1 schakelaar die de buitenverlichting bediende.
Het doel is dat dit 2 schakelaars worden: 1 voor buiten, en 1 die een detached shelly aanstuurt. Waarmee ik dan via WIFI een lamp aan kan zetten die geen schakelaar meer heeft.
Het aansluiten van de shelly is inmiddels gelukt, maar de lampen buiten krijg ik niet geschakeld.

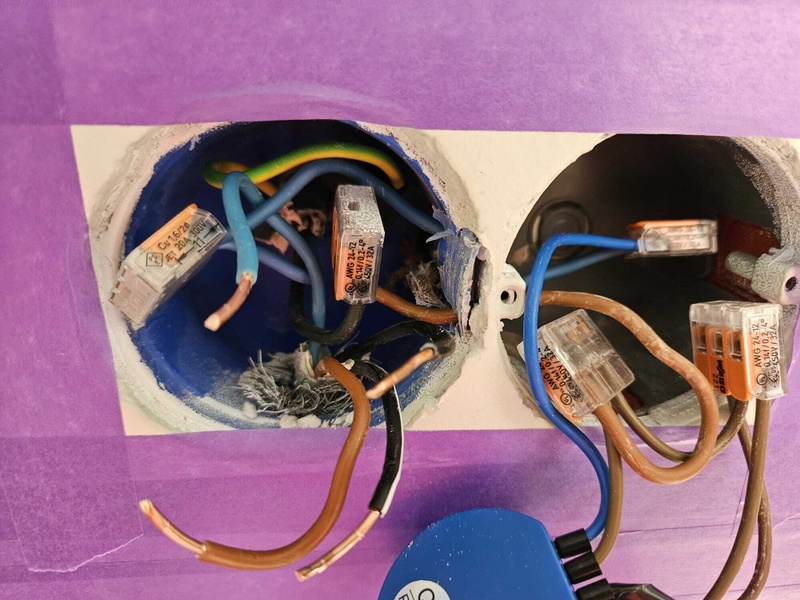

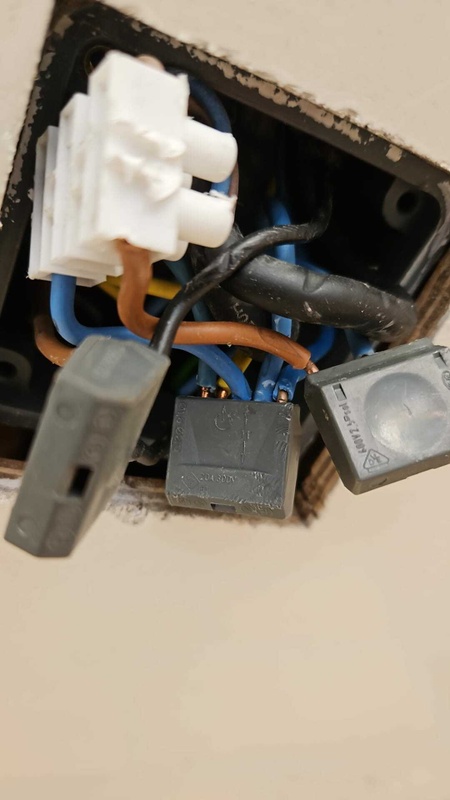

Allereerst een foto van de warboel:
:strip_exif()/f/image/F9an3kEatnejwBNutctUgt4r.jpg?f=fotoalbum_large)
Wat we zien:
Rechterhelft bevat een bruin+blauwe draad die doorverbonden zijn vanuit links. Rechts zit nu de shelly, hier is geen probleem
Toen ik 'm opende zat hier een zwart & bruine draad, die vanuit links kwam..
Links komen 2 kabels binnen:
- Achterin zit een 3 aderige buitenkabel
- groen-geel : niet aangesloten
- zwart : gekoppeld aan bruin
- blauw: nu gekoppeld aan blauw, toen ik de boel opende was die gekoppeld aan een zwarte draad die naar rechts ging.
- Onderin zit een 4 aderige grondkabel:
- blauw, bruin, 2x zwart.
Qua spanning zit er alleen 230 spanning tussen blauw en zwart die van boven komen. Op geen van de andere aders zit spanning.
Mijn vermoeden was dat de kabel van boven de aansluiting op het net was, die de lampen buiten aan zou sturen via de grondkabel. Ik had alle blauwe en bruine aders verbonden, en met het vermoeden dat de 2 zwarten 2 verschillende schakeldraden waren voor 2 sets lampen buiten.
Toen ik het had aangesloten op deze manier klapte er geen zekering uit, maar het deed ook niks. Bij het doormeten snapte ik er echter niks meer van: Tussen bruin en blauw zat zo'n 150v, en tussen blauw en de zwarten zat ook nog zo'n 60v.
Ik heb diverse dingen geprobeerd, maar kreeg de lampen buiten niet brandende (terwijl de vorige eigenaar zei dat ze het deden).
Mijn vermoeden is nu alsvolgt:
- De grondkabel is buiten werking gesteld, omdat hier sluiting in zit. Ik heb geen idee waar deze heen gaat, maar waarschijnlijk hebben de vorige eigenaren van het huis dit anders opgelost. Ik kan deze dus beter afknippen.
- De 3 aderige buitenkabel is stiekem een schakeldraad waarbij alleen blauw en zwart gebruikt worden. Dit verklaard ook waarom blauw verbonden was met zwart, en zwart met bruin: De blauw wordt stiekem gebruikt als schakeldraad.
Als dit zo is, dan zou het koppelen van blauw en zwart de lampen buiten doen branden, alleen weet ik niet zeker of ik dit aandurf, want als het niet zo is dan ben ik kortsluiting aan het maken. Tevens is dit een beetje vreemd: want mijn shelly1 werkt gewoon nu, en feitelijk heb ik nu dus een zwart en bruin, terwijl een shelly1 een blauw nodig heeft om te werken.
Wat is de verstandige volgende stap om mijn buitenlampen te laten werken?
Zover ik heb kunnen terugvinden zat er 1 blindplaat en 1 schakelaar die de buitenverlichting bediende.
Het doel is dat dit 2 schakelaars worden: 1 voor buiten, en 1 die een detached shelly aanstuurt. Waarmee ik dan via WIFI een lamp aan kan zetten die geen schakelaar meer heeft.
Het aansluiten van de shelly is inmiddels gelukt, maar de lampen buiten krijg ik niet geschakeld.
Allereerst een foto van de warboel:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/F9an3kEatnejwBNutctUgt4r.jpg?f=user_large)
Wat we zien:
Rechterhelft bevat een bruin+blauwe draad die doorverbonden zijn vanuit links. Rechts zit nu de shelly, hier is geen probleem
Toen ik 'm opende zat hier een zwart & bruine draad, die vanuit links kwam..
Links komen 2 kabels binnen:
- Achterin zit een 3 aderige buitenkabel
- groen-geel : niet aangesloten
- zwart : gekoppeld aan bruin
- blauw: nu gekoppeld aan blauw, toen ik de boel opende was die gekoppeld aan een zwarte draad die naar rechts ging.
- Onderin zit een 4 aderige grondkabel:
- blauw, bruin, 2x zwart.
Qua spanning zit er alleen 230 spanning tussen blauw en zwart die van boven komen. Op geen van de andere aders zit spanning.
Mijn vermoeden was dat de kabel van boven de aansluiting op het net was, die de lampen buiten aan zou sturen via de grondkabel. Ik had alle blauwe en bruine aders verbonden, en met het vermoeden dat de 2 zwarten 2 verschillende schakeldraden waren voor 2 sets lampen buiten.
Toen ik het had aangesloten op deze manier klapte er geen zekering uit, maar het deed ook niks. Bij het doormeten snapte ik er echter niks meer van: Tussen bruin en blauw zat zo'n 150v, en tussen blauw en de zwarten zat ook nog zo'n 60v.
Ik heb diverse dingen geprobeerd, maar kreeg de lampen buiten niet brandende (terwijl de vorige eigenaar zei dat ze het deden).
Mijn vermoeden is nu alsvolgt:
- De grondkabel is buiten werking gesteld, omdat hier sluiting in zit. Ik heb geen idee waar deze heen gaat, maar waarschijnlijk hebben de vorige eigenaren van het huis dit anders opgelost. Ik kan deze dus beter afknippen.
- De 3 aderige buitenkabel is stiekem een schakeldraad waarbij alleen blauw en zwart gebruikt worden. Dit verklaard ook waarom blauw verbonden was met zwart, en zwart met bruin: De blauw wordt stiekem gebruikt als schakeldraad.
Als dit zo is, dan zou het koppelen van blauw en zwart de lampen buiten doen branden, alleen weet ik niet zeker of ik dit aandurf, want als het niet zo is dan ben ik kortsluiting aan het maken. Tevens is dit een beetje vreemd: want mijn shelly1 werkt gewoon nu, en feitelijk heb ik nu dus een zwart en bruin, terwijl een shelly1 een blauw nodig heeft om te werken.
Wat is de verstandige volgende stap om mijn buitenlampen te laten werken?
