Installeren een Kwu meter voor mijn warmtepomp

[Johndoej]

Heb een Wi-Fi kWh meter 1-phase MID besteld. Deze kan ik donderdag verwachten. Nu is mijn warmtepomp aangesloten op een aparte kast. Het gaat om een Hitachi combi s.

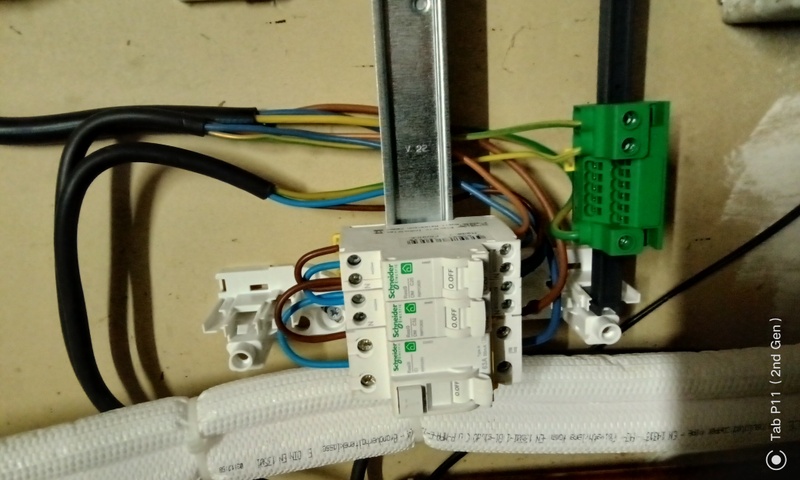

In deze kast komen 2 kabels in uit van de warmtepomp,en een kabel van de voeding .

Er is een hoofdschakelaar 63 A met twee automaten C32 en C20.

Als ik het fout is hoor ik het graag. Maar is een automaat voor de boiler en de ander voor de verwarming?

Voor de veiligheid moet de Kwu meter na de automaat geplaatst worden.
Ik zie als probleem dat ik twee automaten zijn.

Waar moet de Kwu meter nu plaatsen, om het totale gebruik te monitoren.misschien wil iemand een schetje maken, hoe de meter in dit geval aangesloten moet worden.? Bedankt alvast






...

[Treenaks]

Je zult 2 kWh-meters moeten hebben, 1 per groep.

En dan zelf bij elkaar optellen voor totaalverbruik (of uitlezen met software, als ze daar geschikt voor zijn).

Waarschijnlijk is een groep voor het "warmtepomp" deel en de ander voor elektrische bijverwarming (voor als het 's winters erg koud/vochtig is en er veel defrosts zijn)? Dat is in ieder geval hoe het op mijn Hitachi pomp werkt.

[Johndoej]

Heb ook ergens gelezen, dat je in sommige gevallen
de Kwu teller tussen de hoofdschakelaar en de automaat mag zetten. Maar dit is toch niet veilig bij een. defect kwu meter ? ,

[AUijtdehaag]

Je hebt altijd nog je hoofdzekeringen.

Ik zou hem na de aardlekschakelaar zetten en daarna pas naar de 2 automaten.
Dan meet je beide groepen.

De kWh meter heeft een L aansluiting boven en een N aansluiting beneden.
Wellicht is dan de aders wat kort.
Je kan hem ook nog voor de aardlekschakelaar zetten, dan zijn de kabels wel lang genoeg.

[ Voor 39% gewijzigd door AUijtdehaag op 27-08-2023 13:48 ]

[Johndoej]

AUijtdehaag schreef op zondag 27 augustus 2023 @ 13:44:
Je hebt altijd nog je hoofdzekeringen.

Ik zou hem na de aardlekschakelaar zetten en daarna pas naar de 2 automaten.
Dan meet je beide groepen.

De kWh meter heeft een L aansluiting boven en een N aansluiting beneden.
Wellicht is dan de aders wat kort.
Je kan hem ook nog voor de aardlekschakelaar zetten, dan zijn de kabels wel lang genoeg.

Bedoel je tussen de hoofdschakelaar en de twee automaten.
Als je dat bedoeld, kun je toch problemen krijgen bij een defect aan de kwu meter ?

[AUijtdehaag]

Op een hoofdschakelaar staat geen 30 mA
https://www.elektramat.nl...63a-30ma-type-a-r9r35263/
https://www.elektramat.nl...kelaar-2-polig-63a-12461/

Ja klopt, bij een defect aan de kWh meter is deze niet gezekerd. Enkel door je hoofdzekeringen.
Ga je 2 kWh meters aanschaffen dan?

Vind de afzeker waarden ook wel aan de hoge kant?

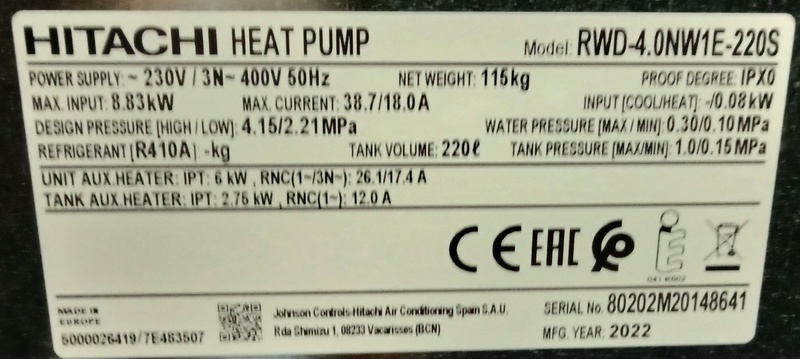

Welk type WP is het precies?

[ Voor 30% gewijzigd door AUijtdehaag op 27-08-2023 14:13 ]

[jeroen3]

Ik neem aan dat de kabel naar het knutselwerkje op de foto ook voorzien is van beveilgingen?

[Johndoej]

AUijtdehaag schreef op zondag 27 augustus 2023 @ 14:04:
Op een hoofdschakelaar staat geen 30 mA
https://www.elektramat.nl...63a-30ma-type-a-r9r35263/

Ja klopt, bij een defect aan de kWh meter is deze niet gezekerd. Enkel door je hoofdzekeringen.
Ga je 2 kWh meters aanschaffen dan?

Vind de afzeker waarden ook wel aan de hoge kant?
Welk type WP is het precies?

AUijtdehaag schreef op zondag 27 augustus 2023 @ 14:04:
Op een hoofdschakelaar staat geen 30 mA
https://www.elektramat.nl...63a-30ma-type-a-r9r35263/
https://www.elektramat.nl...kelaar-2-polig-63a-12461/

Ja klopt, bij een defect aan de kWh meter is deze niet gezekerd. Enkel door je hoofdzekeringen.
Ga je 2 kWh meters aanschaffen dan?

Vind de afzeker waarden ook wel aan de hoge kant?
Welk type WP is het precies?

Als je goed kijkt staat er op de hoofdschakelaar wel 30 mA. Maak dat een verschil ?

[AUijtdehaag]

Heb je mijn links wel bekeken?
aardlekschakelaar -> staat 30 mA op, ook op die van jouw
hoofdschakelaar -> staat geen 30 mA op, dus die heb je niet.

[Johndoej]

jeroen3 schreef op zondag 27 augustus 2023 @ 14:15:
Ik neem aan dat de kabel naar het knutselwerkje op de foto ook voorzien is van beveilgingen?

Het is aangesloten door een installatie bedrijf, Normaal zou dit goed moeten zijn. Daar hebben we dan maar vertrouwen in.

[Ricko1]

Welk land is dit? 52A op 1 fase is geen Nederlands ding.
Is het een woning of bedrijf?

Die draden waar de automaten mee zijn verbonden zijn ook een beetje dun (en geen adereindhulzen)

[Xander]

Johndoej schreef op zondag 27 augustus 2023 @ 14:19:
[...]


[...]


Als je goed kijkt staat er op de hoofdschakelaar wel 30 mA. Maak dat een verschil ?

Het verschil is dat er in dit kastje dus geen hoofdschakelaar zit.

Johndoej schreef op zondag 27 augustus 2023 @ 14:29:
[...]

Het is aangesloten door een installatie bedrijf, Normaal zou dit goed moeten zijn. Daar hebben we dan maar vertrouwen in.

Maar waar komt de voeding vandaan? Uit een andere groepenkast neem ik aan. Welke beveiliging is daar geplaatst?

Als je de kWh meter graag na de installatieautomaat plaatst zou je hem ook in die groepenkast kunnen plaatsen, ná de installatieautomaat die dit kleine kastje beveiligt. Maar in feite maakt dat geen verschil, want ook als je hem in dit kleine kastje plaatst is dat natuurlijk na die beveiliging.

[Johndoej]

Ricko1 schreef op zondag 27 augustus 2023 @ 14:36:
Welk land is dit? 52A op 1 fase is geen Nederlands ding.
Is het een woning of bedrijf?

Die draden waar de automaten mee zijn verbonden zijn ook een beetje dun (en geen adereindhulzen)

in het mooie Frankrijk, en natuurlijk is in Nederland alles beter

[Johndoej]

AUijtdehaag schreef op zondag 27 augustus 2023 @ 14:22:
Heb je mijn links wel bekeken?
aardlekschakelaar -> staat 30 mA op, ook op die van jouw
hoofdschakelaar -> staat geen 30 mA op, dus die heb je niet.

Ja ik zie het. De hoofdschakelaar zit in een andere kast. zal er morgen naar kijken

[Johndoej]

Is dit een goede keuze ,

[Xander]

Dat is compleet onnodig. Er zal al een beveiliging voor dit kastje zitten.

[Johndoej]

Er zit geen beveiliging voor dat kastje, De installateur heeft het aangesloten op de hoofdschakelaar.

[Xander]

Dan is het alsnog beveiligd door de hoofdzekering(en).

Ik zou die tussenmeter gewoon na de aardlekschakelaar plaatsen. Maar als je er een automaat tussen wilt kan dat natuurlijk ook.

[Johndoej]

Ok bedankt

[Johndoej]

Heb nu een kwu meter geplaatst. Het gebruik wordt overzichtelijk in beeld gebracht. Wat opvalt is dat ik 0,6 Kw per dag gebruik, met verwarming uit, de boiler dan wel aan, maar zonder warmte vraag. Op afstand staan alle pompen uit. Hij is muisstil. iemand misschien een idee, waar die sluipstroom vandaan komt.

[Xander]

Bedoel je 0,6kWh per dag, of 0,6kW continue? De eenheid maakt verschil hier (praat je over energie of vermogen?).

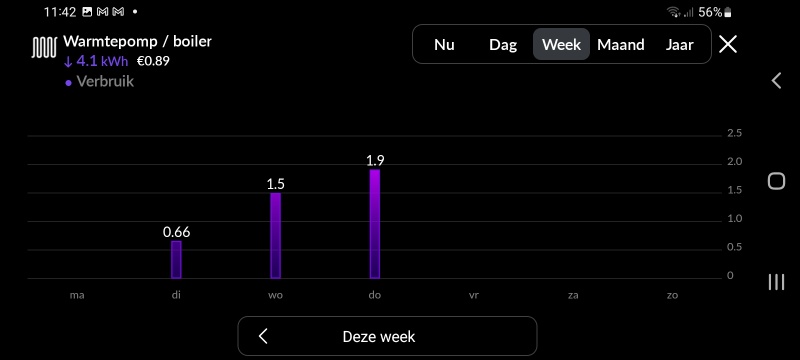

Je krijgt ongetwijfeld ook gedetailleerdere grafieken uit die meter? Kun je daar eens een plaatje van laten zien? Een laag continue verbruik gedurende de hele dag geeft natuurlijk een heel ander beeld dan enkele pieken, maar allebei kan het optellen tot 0,6kWh per dag.

[Remcoder]

Johndoej schreef op donderdag 7 september 2023 @ 11:03:
Heb nu een kwu meter geplaatst. Het gebruik wordt overzichtelijk in beeld gebracht. Wat opvalt is dat ik 0,6 Kw per dag gebruik, met verwarming uit, de boiler dan wel aan, maar zonder warmte vraag. Op afstand staan alle pompen uit. Hij is muisstil. iemand misschien een idee, waar die sluipstroom vandaan komt.

Nou, dat water in de boiler moet wel op temperatuur gehouden worden. Dat kost gewoon energie.

[Johndoej]

Xander schreef op donderdag 7 september 2023 @ 11:08:
Bedoel je 0,6kWh per dag, of 0,6kW continue? De eenheid maakt verschil hier (praat je over energie of vermogen?).

Je krijgt ongetwijfeld ook gedetailleerdere grafieken uit die meter? Kun je daar eens een plaatje van laten zien? Een laag continue verbruik gedurende de hele dag geeft natuurlijk een heel ander beeld dan enkele pieken, maar allebei kan het optellen tot 0,6kWh per dag.

[Johndoej]

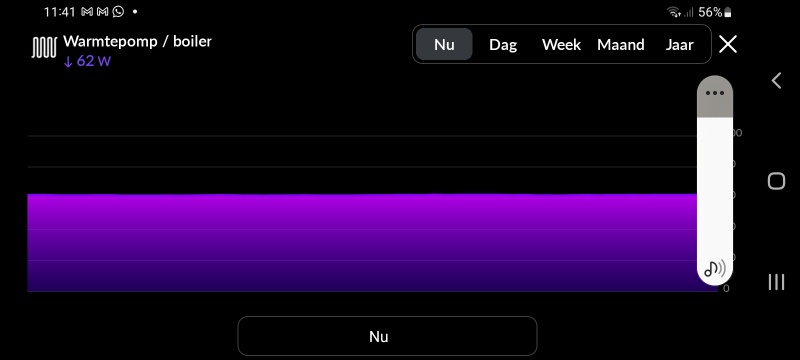

Die 62 w in de bovenste grafiek is dus continu.
Zonder gebruik van verwarming en boiler, wel standbay

[Johndoej]

Remcoder schreef op donderdag 7 september 2023 @ 11:31:
[...]

Nou, dat water in de boiler moet wel op temperatuur gehouden worden. Dat kost gewoon energie.

Ja dat is logisch, maar dat was de vraag niet .

[dunklefaser]

@Johndoej Meten is weten - maar weet wat je meet (is soms lastig - toegegeven).
Met een beetje logisch denken en het bestuderen van de technische data kom je er meestal
vroeger of later. (Als ik de grafieken van HomeWizard zie krijg ik de kriebels)

[Johndoej]

dunklefaser schreef op donderdag 7 september 2023 @ 12:43:
@Johndoej Meten is weten - maar weet wat je meet (is soms lastig - toegegeven).
Met een beetje logisch denken en het bestuderen van de technische data kom je er meestal
vroeger of later. (Als ik de grafieken van HomeWizard zie krijg ik de kriebels)

Dacht dat. HomeWizard een goede keus was.

[Johndoej]

Misschien meer leden met deze warmtepomp, die de stroom opmeten in standby stand.[1
