Foutje, verkeerde psu kabel hdd werkt niet meer

[tjeus]

Hallo,

Bij het upgraden van pc ook de psu meegenomen (van seasonic 550w naar corsair 1000w) en had 1 kabel van de seasonic laten zitten in de kast want paste ook in de corsair psu.
Het systeem draaide al behalve de voedingskabel van de opslag hdd die, vanwege meerdere malen booten in bios en drivers installeren, nog los hing.
Toen de kabel geplaatst werd ging de pc uit en voelde ik al nattigheid.
Moest zelfs de bios resetten en verving ook de voedingskabel voor de juiste.
Helaas voor de hdd die niets meer deed en zoek dus een mogelijkheid om deze weer te laten werken.
Een andere hdd werkt nu wel met de correcte aansluiting.

Als ik nu de print aan de onderkant van de hdd vervang voor een identiek exemplaar?
Op ebay heb ik er een gevonden maar als dit verder als kansloos wordt gezien dan zie ik er vanaf..

[sypie]

Zonder merk en type van de HDD is er weinig over te zeggen. Sommige merken/types hebben chips op de print zitten die voor een bepaalde codering verantwoordelijk zijn. Die uitwisselen lost dan niets op, behalve dat de schijf weer draait.

De kans is heel groot dat op de print alleen een zekering stuk is. Dit zou je kunnen nameten met een multimeter. Vaak staat bij een zekering een F op de print gedrukt én zitten ze aardig in de buurt van de voedingsconnector.

[tjeus]

Juist, dat is een Hitachi HDS723020BLA642 type DS7SAD200

[Puch-Maxi]

Als je geluk hebt dan is alleen één of twee van de transient-voltage-suppression (TVS) diodes op het PCB kapot. Of er is een onboard fuse/zekering. Dus even doormeten! Soms als je ze weghaalt of vervangt dan heb je kans dat de HDD het weer doet .

[tjeus]

[tjeus]

Welke ? Heb hier niet veel cheese van gegeten

[popie]

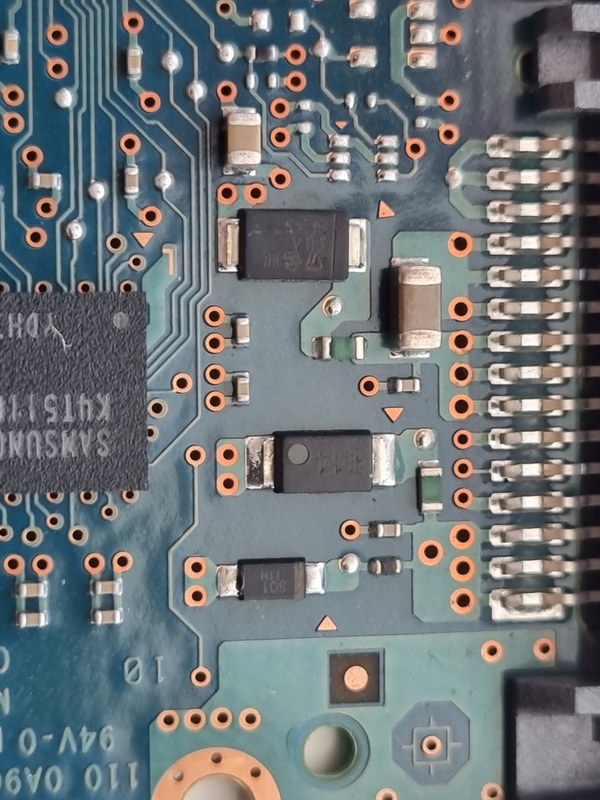

Die 2 groene dingetjes vanaf de connector zijn de zekeringen, Daarachter zitten de diodes die kunnen in sluiting liggen, De diodes zou je zonder kunnen om je data te kunnen redden, Zekering moet je doormeten of ze niet door zijn.

[tjeus]

De bovenste groene geeft een nul, dus als ik die doorverbind kan die weer werken?
Al is het maar voor backup.

[popie]

tjeus schreef op zaterdag 26 augustus 2023 @ 17:01:
De bovenste groene geeft een nul, dus als ik die doorverbind kan die weer werken?
Al is het maar voor backup.

een zekering die nul ohm meet is goed, Je moet de diodes ook meten voor kortsluiting voordat je iets onderneemt. voordat je wat probeert met spanning erop, zorg ervoor dat je geen sluiting in de voedingslijnen hebt.

[Damic]

Je moet de 2 zekeringen doormeten met een Ohm meter of biep stand

[tjeus]

De bovenste fuse geeft geen weerstand en zal defect zijn. De diode daarachter geeft om en om ook geen weerstand maar hoe bepaal ik een waarde voor een dergelijk miniatuur? Er staat wel iets onleesbaars opgekrast..

[Boudewijn]

tjeus schreef op zaterdag 26 augustus 2023 @ 23:59:
De bovenste fuse geeft geen weerstand en zal defect zijn. De diode daarachter geeft om en om ook geen weerstand maar hoe bepaal ik een waarde voor een dergelijk miniatuur? Er staat wel iets onleesbaars opgekrast..

Een zekering die geen weerstand geeft is goed.

Als je je data wil redden zou ik hier niet zelf aan gaan klooien met jouw kennisniveau.

[tjeus]

Misschien wel met jouw niveau?

[Boudewijn]

Als je exact dezelfde hdd hebt gevonden zou het kunnen werken.
Qua print uitzoeken en doormeten, dit is een serieuze k-klus. Ik zou er zelf eigenlijk niet heel snel aan beginnen.

[kendo]

tjeus schreef op zaterdag 26 augustus 2023 @ 23:59:
De bovenste fuse geeft geen weerstand en zal defect zijn. De diode daarachter geeft om en om ook geen weerstand maar hoe bepaal ik een waarde voor een dergelijk miniatuur? Er staat wel iets onleesbaars opgekrast..

Wanneer er geen enkele reactie is over die zekering, dan is ie idd dood. Wanneer de meter in eerste instantie uitslaat, dan werkt ie nog gewoon.

[tjeus]

Ik kan voor een prikkie dezelfde hdd krijgen maar volgens eerdere reply's is dat geen zekerheid dat het dan werkt.
Misschien dat dan maar proberen.

[tjeus]

kendo schreef op zondag 27 augustus 2023 @ 11:35:
[...]

Wanneer er geen enkele reactie is over die zekering, dan is ie idd dood. Wanneer de meter in eerste instantie uitslaat, dan werkt ie nog gewoon.

Dat bedoelde ik ermee met mijn uitleg.

[kendo]

tjeus schreef op zondag 27 augustus 2023 @ 11:37:
[...]


Dat bedoelde ik ermee met mijn uitleg.

Dan kun je idd proberen hem te overbruggen

[tjeus]

Ook de diode? Want die wijkt ook af als ik hem vergelijkt met de 2 andere.

[tjeus]

Ik heb de fuse doorverbonden en de diode verwijderd, helaas geen spin nog.
Zal ik een brug maken op de plek van de doide?

[hcQd]

tjeus schreef op zondag 27 augustus 2023 @ 14:24:
Zal ik een brug maken op de plek van de doide?

Dat geeft kortsluiting, geen goed idee.

[tjeus]

Thnx dan wacht ik de vervangende disk wel af en zet ik de pcb over en/of de diode overzetten.

[slein78]

Lekker de PCB overzetten, wie weet wat er nog meer defect is geraakt.
We horen graag of het gelukt is, succes.

[tjeus]

Volgens de 1e reactie kan het vervangen van enkel de pcb niet automatisch toegang tot de data leiden, maar ga het wel proberen uiteraard

[TERW_DAN]

tjeus schreef op zondag 27 augustus 2023 @ 19:36:
Volgens de 1e reactie kan het vervangen van enkel de pcb niet automatisch toegang tot de data leiden, maar ga het wel proberen uiteraard

Doe dat wel alleen als de data je niets meer waard is. Als dat wel zo is, stuur het ding dan op naar een datarecovery bedrijf. Als je nu iets verknald, kan het een stuk lastiger zijn om data terug te kunnen krijgen.

[tjeus]

Nee, het is niet van grote waarde maar zou het wel graag terugzien. Een recovery via een bedrijf (205eu p/u)
is het mij niet waard.

[tjeus]

Helaas niet gelukt de data zichtbaar te krijgen. Zoals gezegd bij de eerste reply, de schijf gaat wel weer draaien na uitwissel van de pcb maar wordt niet eens gezien in bios.

Alleen 1 fuse was defect maar verderop de kortgesloten pcb zal dan ook schade zijn.
Heeft iemand nog een idee ofhoe ik de schijf nog werkbaar kan krijgen?

[rikadoo]

Als je het board gewisseld hebt moet je ook de bios chip van de oude disk omzetten naar het nieuwe board. Hier staan de callibratiedata etc op van de disk.

[polli_]

De HDD ook in een andere PC of hd case geprobeerd.

[tjeus]

Jazeker, ook met andere disks, die werken gewoon.
Maar dan moet je wel weten waar de bios chip zit?

[rikadoo]

Doe eens een foto van het board, boven en onderkant.

[MrMonkE]

"Als ik nu de print aan de onderkant van de hdd vervang voor een identiek exemplaar?"

Ik heb wel eens een Seagte print over gezet. Dat werkte gewoon.
Let wel dit was een SCSI disk ergen midden jaren 90 gok ik.
Toen werkte dat. (1000 gulden voor 210Mb toen.. ouch.. die deed pijn bij MrMonkE)

edit: Zelfs nu doet het nog pijn als ik er aan terug denk.

[ Voor 9% gewijzigd door MrMonkE op 29-08-2023 22:03 ]

[tjeus]

Exuus voor het pruts soldeerwerk

[rikadoo]

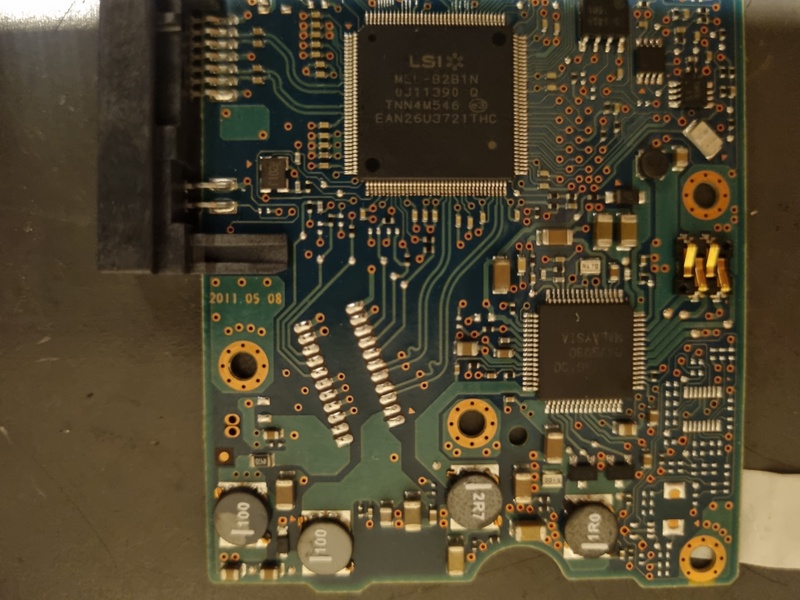

1e foto, naast die grote LSI chip, 3 chips naast elkaar, de grote links bovenin is de BIOS chip. Deze overzetten op je nieuwe board dan heb je de grootste kans van slagen.

[tjeus]

Die dus?

[rikadoo]

Ja

[tjeus]

Ok tof, ga ik proberen. Laat het weten

[tjeus]

Dit is echt geweldig! Data'tje is er weer
Supertop en bedankt mr rikadoo!

[rikadoo]

Mooizo! Nou alles veiligstellen en de data backuppen. Deze disken niet meer gebruiken, laat het een les zijn

[tjeus]

Zekers, een prima les geweest dit idd
