Zelf gemaakte cat6a kabel werkt niet

[Wiegert]

Hoi,

Ik heb zojuist een cat6a kabel getrokken en de rj45 conctoren aangesloten. Wanneer ik deze doormeet krijg ik alle 8 lampjes te zien en de G (sftp kabel). Alleen wanneer ik deze in mijn pc stop werkt deze niet. De agw waardes en type conrectoren komen overeen en ook doet de LAN poort van de pc het wel. Heeft iemand een idee waar dit aan kan liggen?

[ImNotnoa]

Zie je de lampjes ook in de goede volgorde?

Welke kleur volgorde heb je aangehouden? En aan beide kanten gelijk?

[ Voor 45% gewijzigd door ImNotnoa op 19-08-2023 13:51 ]

[Fairy]

Heb je T-568B aangehouden?

Je info is te summier. Foto's?

[ Voor 39% gewijzigd door Fairy op 19-08-2023 13:55 ]

[Wiegert]

Ik heb de t-568B volgorde aangehouden. Zie bijgevoegde fotos

[Fairy]

Ligt dan misschien aan mijn adfilter, maar ik zie geen foto's.

[iamerwin]

Wiegert schreef op zaterdag 19 augustus 2023 @ 14:15:
Ik heb de t-568B volgorde aangehouden. Zie bijgevoegde fotos

Welke foto’s?

[Wiegert]

[Wiegert]

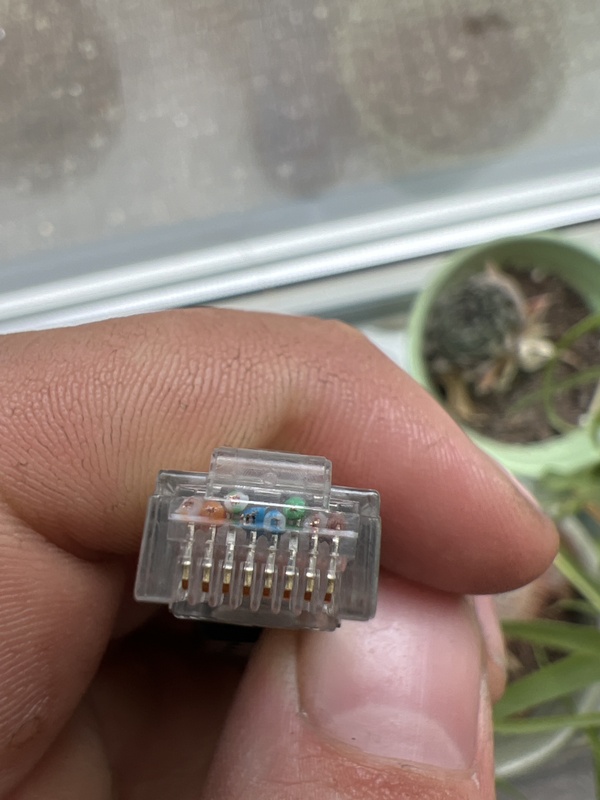

Deze, Ik was vergeten op upload te drukken . Het gene wat ik alleen echt gek blijf vinden is dat hij het wel doet wanneer ik hem doormeet met een kabeltester. 1 t/m 8 en de G gaan keurig branden. Maar het zit toch echt in de kabel wat wanneer ik een andere aansluit werkt het wel....

[Accretion]

Wiegert schreef op zaterdag 19 augustus 2023 @ 13:48:
Ik heb zojuist een cat6a kabel getrokken en de rj45 conctoren aangesloten.

Een muurkabel met solide kern wordt afgemonteerd op een female wandconnector.

Vanuit daar ga je met een flexibele, voorgefabriceerde kabel naar je apparaat toe.

[Wiegert]

Maar dat zou toch niet uit moeten maken voor dit probleem? los van dat een Shielded versie niet echt nodig was geweest.

[Jan-man]

Wiegert schreef op zaterdag 19 augustus 2023 @ 14:17:
[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Je hebt een crossover kabel gemaakt. Grote kans dat je pc of de switch dit niet ondersteunt. Beide kanten het zelfde maken moet dit oplossen.

Oranje Wit
Oranje
Groen wit
Blauw
Blauw wit
Groen
Bruin wit
Bruin

[Fairy]

Jan-man schreef op zaterdag 19 augustus 2023 @ 14:41:
[...]


Je hebt een crossover kabel gemaakt. Grote kans dat je pc of de switch dit niet ondersteunt. Beide kanten het zelfde maken moet dit oplossen.

Oranje Wit
Oranje
Groen wit
Blauw
Blauw wit
Groen
Bruin wit
Bruin

Ik zie geen crossover kabel hoor. Wel zie ik dat de groene draden hoger liggen, maar dat zal denk ik het type stekker zijn.

[ Voor 0% gewijzigd door Fairy op 19-08-2023 14:53 . Reden: typo ]

[tweakduke]

Ondersteunen beide poorten waar je het op aansluit de shielded versie? Normaal gesproken moet 1 van de 2 voldoende zijn, maar dat kan het probleem zijn.

[Wiegert]

Jan-man schreef op zaterdag 19 augustus 2023 @ 14:41:
[...]


Je hebt een crossover kabel gemaakt. Grote kans dat je pc of de switch dit niet ondersteunt. Beide kanten het zelfde maken moet dit oplossen.

Oranje Wit
Oranje
Groen wit
Blauw
Blauw wit
Groen
Bruin wit
Bruin

Wat bedoel je precies? wals ik mijn kabels naast elkaar houd zijn ze in dezelfde volgorde (zie foto)

[Wiegert]

tweakduke schreef op zaterdag 19 augustus 2023 @ 14:48:
Ondersteunen beide poorten waar je het op aansluit de shielded versie? Normaal gesproken moet 1 van de 2 voldoende zijn, maar dat kan het probleem zijn.

Ja, want wanneer ik een premade shielded kabel gebruik doet deze het wel

[bjusterbaarlik]

Je hebt solide aders daarvoor heb je speciale connectors nodig. Lukt wel met de huidige maar soms moet het een keer opnieuw want dan is het contact niet goed genoeg.

Je hebt nu dus slecht contact in één of beide connectors. Goed genoeg voor een ledje te laten branden. Maar niet goed genoeg voor netwerk apparatuur.

[Wiegert]

bjusterbaarlik schreef op zaterdag 19 augustus 2023 @ 14:55:
Je hebt solide aders daarvoor heb je speciale connectors nodig. Lukt wel met de huidige maar soms moet het een keer opnieuw want dan is het contact niet goed genoeg.

Je hebt nu dus slecht contact in één of beide connectors. Goed genoeg voor een ledje te laten branden. Maar niet goed genoeg voor netwerk apparatuur.

Ik heb als het goed is conectoren gebruikt voor zowel stugge als harde kern gebruikt. zie link: https://www.kabelshop.nl/...-72502-i31506-t25964.html

en deze kabel:

https://www.kabelshop.nl/...H-96093-i9687-t25098.html

Welke conectoren moet ik anders gebruiken?

[Dido]

Accretion schreef op zaterdag 19 augustus 2023 @ 14:36:
Een muurkabel met solide kern wordt afgemonteerd op een female wandconnector.

Vanuit daar ga je met een flexibele, voorgefabriceerde kabel naar je apparaat toe.

Dat. Al was het maar omdat je dan, als je dat apparaat ooit verplaatst niet een hele nieuwe kabel door je muur hoeft te trekken als de afstand vanaf de muur groter wordt - of met een losse kabel uit de muur blijft zitten als je het apparaat verwijdert.

Wiegert schreef op zaterdag 19 augustus 2023 @ 14:39:
Maar dat zou toch niet uit moeten maken voor dit probleem? los van dat een Shielded versie niet echt nodig was geweest.

Solide kern in een stekkertje dat een flexibele multistranded kern verwacht kan wel degelijk een probleem opleveren
En stekkertjes die beiden zouden moeten accepteren zou ik zelf niet direct vertrouwen. Solide kern hoort niet in een stekkertje, maar in een keystone.

[ Voor 7% gewijzigd door Dido op 19-08-2023 15:06 ]

[Dido]

Wiegert schreef op zaterdag 19 augustus 2023 @ 14:59:
[...]

Ik heb als het goed is conectoren gebruikt voor zowel stugge als harde kern gebruikt. zie link: https://www.kabelshop.nl/...-72502-i31506-t25964.html

en deze kabel:

https://www.kabelshop.nl/...H-96093-i9687-t25098.html

Welke conectoren moet ik anders gebruiken?

Zoiets:
https://www.kabelshop.nl/...t6a-keystones-p26436.html
en die stop je in zoiets:
https://www.kabelshop.nl/...9760WT-i29409-t26628.html

[Jan-man]

Wiegert schreef op zaterdag 19 augustus 2023 @ 14:49:
[...]

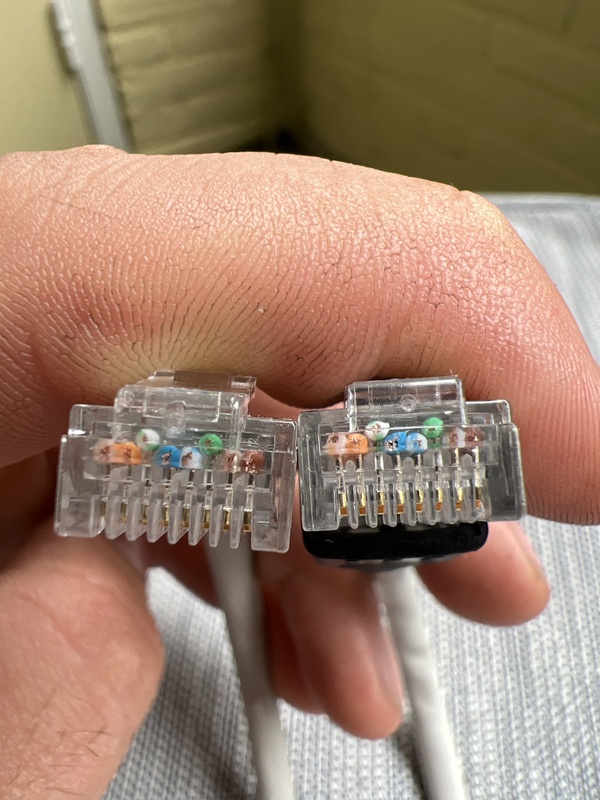

Wat bedoel je precies? wals ik mijn kabels naast elkaar houd zijn ze in dezelfde volgorde (zie foto)[Afbeelding]

Ja klopt je hebt gelijk. Door die andere fotos zag het er verkeerd eruit omdat de groene kabel er onder door loopt.

[sypie]

@Wiegert Doe die kabel er eens in en wiebel eens langzaam met de draad heen en weer. Misschien is er een connector die net wel/net niet verbinding maakt. Het kan maar net zijn dat je met het doormeten verbinding hebt maar door het aansluiten niet omdat de kabel dan net iets anders in de connectoren drukt.

[Wiegert]

sypie schreef op zaterdag 19 augustus 2023 @ 15:20:
@Wiegert Doe die kabel er eens in en wiebel eens langzaam met de draad heen en weer. Misschien is er een connector die net wel/net niet verbinding maakt. Het kan maar net zijn dat je met het doormeten verbinding hebt maar door het aansluiten niet omdat de kabel dan net iets anders in de connectoren drukt.

Ik heb hem heen en weer bewogen en getrokken en gedaan, maar heeft niks uitgehaald....

[sypie]

Kun je er een switchje tussen zetten, kijken wat die dan doet?

[Wiegert]

sypie schreef op zaterdag 19 augustus 2023 @ 15:27:
Kun je er een switchje tussen zetten, kijken wat die dan doet?

Ik heb geen Switch thuis. deze kabel loop rechtsstreek van mijn pc naar de standaard KPN router.

[TuringTest123]

Nog eens zo hard mogelijk aanknijpen met de RJ45 UTP tang?
Want die 2 groene draden zitten misschien te ver van de kant waar ze moeten worden in geprikt.
Misschien nodig om ze beter op 1 lijn te steken allemaal.

[Wiegert]

TuringTest123 schreef op zaterdag 19 augustus 2023 @ 15:34:
Nog eens zo hard mogelijk aanknijpen met de RJ45 UTP tang?
Want die 2 groene draden zitten misschien te ver van de kant waar ze moeten worden in geprikt.
Misschien nodig om ze beter op 1 lijn te steken allemaal.

Het is de coneector die de kabels zo geleid. Als ik goed kijk zie ik wel dat de pen door de ader heen zit.

[Ben(V)]

Massieve aders kun je niet afmonteren op deze RJ45 connector, die is voor soepele adres gemaakt waar een pennetje tussen de draadjes geduwd wordt, met een massieve ader kan dat niet.

Het is zo wie zo niet slim om RJ45's aan te knijpen.
Monteer een kabel af op een wcd en sluit de boel aan met een kant en klare patchkabel.

[Wiegert]

Het bleek uiteindelijk aan de tang te liggen. Nadat ik een andere tang van mijn werk geleend en dezelfde conectoren aan had geknepen deed de kabel het wel.
