Aansluiten mechanische ventilatie

[spone]

Ik zit even met een uitdaging.

Ongeveer anderhalf jaar geleden ben ik in een woning getrokken. Hier is voor de badkamer en andere ruimtes mechanische ventilatie (van de bouw af) aanwezig. Voor zover ik weet is dit nog steeds de originele unit. In de keuken zat een wisselschakelaar om de ventilatie te bedienen. Voor hoe ik het me kan herinneren was dit in de praktijk aan of uit. Deze is vrij snel vervangen door een wcd omdat dit qua positie handiger uitkwam.

De mechanische ventilatie unit staat op het dak met de kabel doorgevoerd naar een inbouwdoos in de badkamer. Hier liep ook de bedrading vanuit de keuken heen (zo uit mijn hoofd 2x zwart, 1x bruin). In de afgelopen tijd de bediening van de ventilatie gedaan via een klikaanklikuit inbouwschakelaar met een draadloze afstandsbediening.

Dit gaat over het algemeen goed, maar soms (met name bij vochtig weer, maar zelfs dan niet altijd) vliegt de groep eruit, soms komt de aardlek mee. Voor mij aanleiding om nog eens te gaan kijken of dit niet beter aangesloten kan worden, want ik vind het een beetje vreemd dat er maar 1 stand zou zijn.

- Ik heb geen idee welk merk/model de ventilatiebox is. Deze staat op het dak en daar kan ik zelf niet op. Van wat ik in de omgeving zijn bijna alle woningen (bouwjaar 1990 en verder) voorzien van dezelfde ventilatieunit, lijkt nog het meeste op een Orcon MPV-10W en een dakfoto van google maps laat ook iets van ongeveer die vorm zien.
- In de doos in de badkamer komt een kabel vanaf het dak: 1x bruin, 1x blauw, 1x PE, en 2x zwart (zeg A en B ).
- Als ik nul met blauw verbind, en fase met zwart A, draait de ventilatie. Op de andere (niet aangesloten) zwarte draad B en de bruine (eveneens niet aangesloten) draad staat dan ook spanning.
- Als ik de bruine draad van het dak op de fase erbij steek (dus op zowel zwart A als bruin spanning) maakt dat geen verschil en draait de unit even hard.
- Als ik bruin of zwart B individueel of samen op de fase aansluit doet de unit niks.

Ik heb het volgende aansluitschema gevonden, maar kan deze niet rijmen met het gedrag wat ik merk:



Iemand een idee?

[fastedje]

Ik heb een ander aansluitschema gevonden in de handleiding:

[Sport_Life]

Ik heb ook zo'n ding in onze woning zitten bij de badkamer op de 2e verdieping (bouwjaar 2000). Daarnaast nog een normale mv box voor de rest van de woning. Die hebben we vorig jaar al laten vervangen door Alpha ventilatie. Maar de dak ventilator kan alleen door een gespecialiseerd bedrijf vervangen worden. Heb helaas nog geen bedrijf gevonden die het kan vervangen en zelf doen ga ik ook niet aan beginnen.

Voordeel van vervangen is dat ie dan veel zuiniger is.

[ Voor 8% gewijzigd door Sport_Life op 16-08-2023 21:05 ]

[spone]

@fastedje Die had ik ook gezien, maar dat ziet er meer uit als een aansluiting op het apparaat zelf en is voor de aansluiting van een wireless (rf?) module.

@Sport_Life De dakventilator ben ik niet ontzettend van plan om te vervangen (zolang ie nu na het opnieuw aansluiten geen groepen meer eruit laat vliegen). Wordt alleen gebruikt voor afzuiging tijdens/na het douchen. Vervangen wordt al snel een kostbare grap (750 euro zit je zo aan). Zuiniger, mja, als ie afzuigt doet ie ~40W, dat haal ik er nooit uit. En anders staat ie uit. Meer standen werken er hoever ik het kan zien niet op.

[FitTiv]

Begrijp ik het goed dat de standenschakelaar ertussenuit is? Kan je eens achter die wcd kijken? Heb je wat fotos want het is nu lastig te vatten voor iemand die de situatie niet kent.

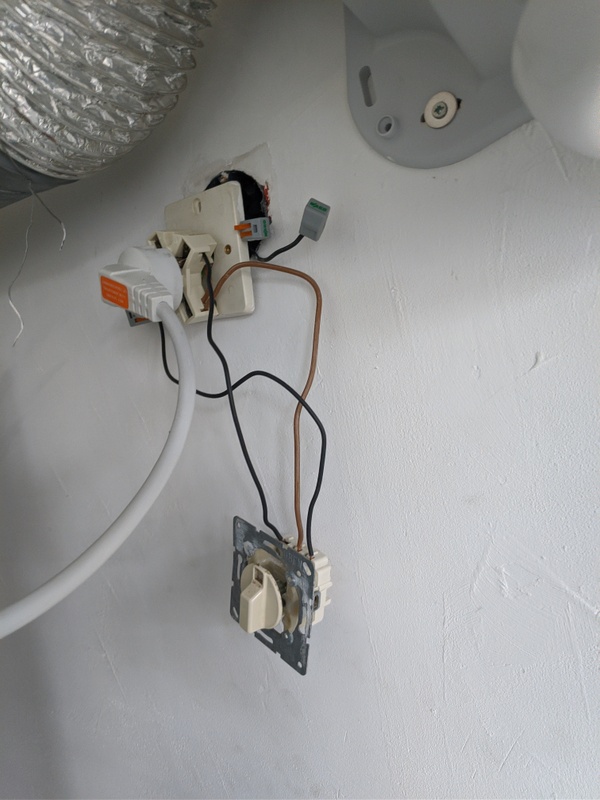

Spul is perilex, ik had toevallig laatst ook een verplaatsing van de perilex aansluiting. Volgens mij moet de schakelaar selecteren tussen zwart A+ bruin, bruin en zwart B+bruin.

In je bovenste schema dan:
L3 bruin
T1 en T2 zwart A en B

L3+T1 verbinden
L3 alleen en
L3+T2 verbinden zou verschillende standen op moeten leveren

Als dat niet werkt, zit er miss iets in de bedrading waar de wcd is doorgelust?
En gebruik je de goede bruine draad?

Ga eens na of er dip switches in die orcon zitten voor debietregulatie. Zou kunnen dat bijv 2 standen erg dicht bij elkaar zitten (dat was bij mij zo, hoorde geen verschil tussen twee standen)
Dit was even testen:

[ Voor 5% gewijzigd door FitTiv op 19-08-2023 11:39 ]

[spone]

Dank voor het meedenken @FitTiv

Het is een beetje koffiedik kijken op deze manier met de informatie die ik heb helaas. Jouw gevoel dat het een Perilex-aansluiting is deel ik wel, en dat zou ook logisch zijn met hoe de meeste van dit soort units werken.

Het enige wat ik weet:
- In de oude situatie heeft er een wisselschakelaar gezeten (dus geen standenschakelaar) die effectief aan of uit betekende. In de huidige situatie is die schakelaar er niet meer.
- Het enige wat er nu nog is, is een 5-aderige soepele kabel (bruin, zwart, zwart, blauw, groengeel) in de badkamer die (vermoedelijk) rechtstreeks naar de unit gaat.
- Mijn vermoeden is dat het een Orcon unit is, want daar lijken de meeste units in de buurt op.
- Ik kan niet bij de unit zelf want die staat bovenop het dak, en heb geen ladder die zo hoog kan (3 verdiepingen hoog plus ongeveer een meter vanaf straatniveau, alles recht) of hoogwerker.

Voor nu denk ik dat ik het maar even zo laat, want het werkt en heb geen mogelijkheden om de boel meer concreet te maken.

Misschien dat ik nog even bij de buren informeer hoeveel standen hun ventilatie heeft, maar het zal vast niet gewaardeerd worden als ik daar de aansluitingen open ga schroeven .

[ Voor 15% gewijzigd door spone op 19-08-2023 13:27 ]

[Groningerkoek]

Het lastige van niet kunnen kijken hoe de ventilator zelf is aangesloten is dat je alleen maar een aanname kunt doen en hopen dat het zit zoals het hoort te zitten.

Je zou bij de buren kunnen vragen om daar even de boel open te draaien en te kijken welke draad welke functie heeft bj hen.

Maar om eerlijk te zijn is mijn eerste gedachte dat je unit zo goed als overleden is.

(Ik doe hier trouwens 3 aannames, de kabel gat ononderbroken van je doos naar de ventilator, de ventilator is meerstandig en de kabel is bij de ventilator correct aangesloten)

- Draait niet op bruin.
- Draait niet op zwart B
- Kent geen verschillende snelheden meer.
- Automaat vliegt er geregeld uit.

Alle 4 afzonderlijk al een indicatie dat je unit een probleem heeft, maar gezamenlijk dan wordt het echt tijd om een overlijdensadvertentie voor de unit te schrijven.

Je kunt nog het dak op gaan om te kijken of de unit te repareren is, maar om eerlijk te zijn, dat ding is 33 jaar oud. doch kun je het geluk hebben dat er condensatoren verrot zijn of dat een aansluitblok verrot is o.i.d. dat is allemaal vrij goedkoop te verhelpen. Is je hele unit van binnen roest en bagger dan zou ik hem vervangen.
