koppelstuk met schroefdraad

[janzjanz]

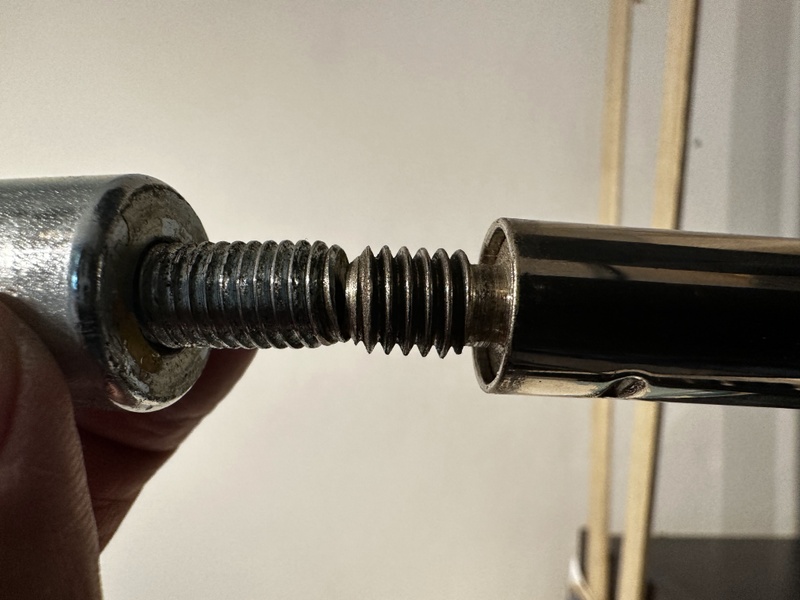

Ik wil op een microfoonstandaard een tablethouder bevestigen
Er zit schroefdraad op alle twee.
Welk verbindingstuk kan ik hiervoor gebruiken?
Hoe kom ik achter de maten voor dit koppelstuk?

[jack zomer]

opmeten

dus lengte
diameter
schroefdraad.

en dat 2 keer.
Dan kijken of er een koppelstuk te vinden is, of er 1 laten maken.

Misschien is lassen makkelijker/goedkoper

[Flimovic]

Waarschijnlijk is het iets van een M6 of M8. Wat is de buitendiameter van het schroefdraad?

[MikeyMan]

Draadbus/verbindingsmoer/koppelmoer

Of een willekeurige combinatie van voorgaande

[ Voor 42% gewijzigd door MikeyMan op 03-08-2023 18:21 ]

[Ronald.42]

Koppelmoer, 3dmoer of verbindingsmoer in de juiste maat, als beide schroefdraden dezelfde diameter en soort zijn tenminste.

[JukeboxBill]

Volgens mij is dat geen M draad.
Kijk eens bij een zaak als www.bax-shop.nl

[Marco1994]

Je zou als alternatief dit zelf of door iemand anders kunnen laten 3d-printen. Is niet heel ingewikkeld om een koppelstukje hiervoor te ontwerpen.

[MikeyMan]

Marco1994 schreef op donderdag 3 augustus 2023 @ 18:26:
Je zou als alternatief dit zelf of door iemand anders laten 3d-printen. Is niet heel ingewikkeld om een koppelstukje hiervoor te ontwerpen.

Een stuk plastic om twee stukken staal aan elkaar te schroeven?

[Marco1994]

MikeyMan schreef op donderdag 3 augustus 2023 @ 18:27:
[...]


Een stuk plastic om twee stukken staal aan elkaar te schroeven?

Waarom niet? Het moet een tablet dragen geen boekenkast. En ik zei als alternatief, dus als TS geen stuk staal kan vinden waar zijn twee stukken draad inpast.

[ Voor 17% gewijzigd door Marco1994 op 03-08-2023 18:29 ]

[Pjottski]

Mocht de schroefdraad van beide gelijk zijn dan zou ik het draadeind van de linker eruit halen en dan de rechter erin draaien. Met 2 moeren is de linker er vast wel uit te halen.

[Det]

Dit is vermoedelijk 1/4-20 of 3/8-16 schroefdraad. Dezelfde schroefdraad die in camera bodies e.d. wordt gebruikt. De 1/4 variant heeft een buitenmaat van 6,35mm, de 3/8 variant is 7,9mm. Zie hier wat meer uitleg.

Koppelstukjes voor 1/4 of 3/8 zijn op Aliexpress te vinden.

[Groningerkoek]

Met dit soort dingen loop ik altijd met het materiaal een betere ijzerwinkel binnen, vertel hen wat het doel is. En dan zoeken zij het juist stukje voor mij op. Niet zo goedkoop als online maar wel handig en snel.

[janzjanz]

Gelukt, thx!

[The Eagle]

Voor de volgende keer dan: bij Bax shop hebben ze ook gewoon telefoon en tablet houders die je op muziekstandaard etc kunt bevestigen. Kost de wereld niet allemaal, handige optie
