Grafische log analyse tools voor Nibe logs

[arjan7101]

Ik was op zoek naar een grafische log analyse tool voor mijn Nibe log bestanden. Misschien ook handig voor anderen als je niet zelf met een spreadsheet programma aan de slag wilt gaan .

Log bestand maken

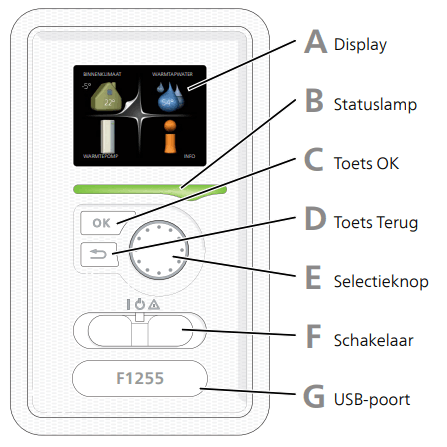

Wanneer je een USB stick (leeg, fat32 geformatteerd) op de Nibe warmtepomp aansluit verschijnt het USB menu (7). De USB poort zit achter het plastic plaatje met het typenummer. Ga daar naar menu Logging (7.2) en stel daar het log interval in, bijv. 1 minuut. Wanneer je het Geactiveerd vinkje aan zet begint het loggen. Bij een log interval van 1 minuut wordt iedere 24 uur (geen kalenderdag) een nieuw log bestand van ca. 140kB weggeschreven die begint rond het tijdstip waarop je met het loggen begonnen bent.
Als je de logs wilt bekijken zet dan eerst het Geactiveerd vinkje uit en wacht tot de melding verdwenen is dat de log wordt weggeschreven voor je de USB stick eruit haalt.

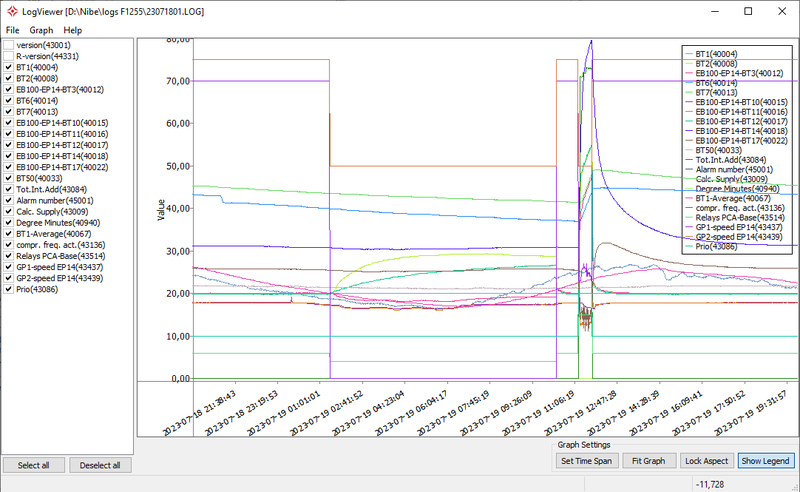

Nibe LogViewer

Van de Zweedse Nibe website https://proffs.nibe.se/Pr...NIBE-Application-ver-106/

“NIBE biedt nu op een eenvoudige manier toegang tot een krachtige analysetool van de informatie die is vastgelegd in het stuur- en regelsysteem van de warmtepomp. Na voltooide logging van waarden die zijn ingesteld in NIBE LogManager, wordt NIBE LogViewer gebruikt om de gegevens van de verzamelde informatie op een eenvoudige manier te presenteren en te analyseren. De tool geeft de gebruiker de mogelijkheid om de waarden te selecteren die in de grafieken gepresenteerd moeten worden voor verdere verwerking met gedetailleerde en nauwkeurige gegevens van elk logpunt.”

Download (NIBE Applications 1.0.7 [v8310] Setup.exe): https://proffs.nibe.se/up...20%5bv8310%5d%20Setup.exe

Ook te downloaden van de Nederlandstalige website:
Tips voor de monteur
https://www.nibe.eu/nl-nl...tips/tips-voor-de-monteur
Download (NIBE_Applications.zip = NIBE Applications 1.0.7 [v8310] Setup.exe): https://www.nibe.eu/downl...347/NIBE_Applications.zip

LP logintutkija

Deze (Java) tool is helemaal in het Fins maar met een automatische vertaling naar het Nederlands in de browser kom je een heel eind op de verschillende websites en met de handleiding.

Forum: https://www.maalampofoorumi.fi/index.php?topic=6867.0
GitHub: https://github.com/karhulitos/MLPlogintutkija/
Handleiding: https://github.com/karhul...doc/Logintutkija_ohje.pdf
Applicatie: https://github.com/karhul...ster/bin/Logintutkija.jar
Download (Logintutkija.jar): https://github.com/karhul...ster/bin/Logintutkija.jar

Uit de handleiding op het forum:

• Controleer of Java geïnstalleerd is op de computer https://www.java.com/en/download/installed.jsp
• Download het programma https://github.com/karhul...ster/bin/Logintutkija.jar
• Sla de Nibe logbestanden op in een map op de computer
• Dubbelklik op het bestand Logintutkija.jar of, als het niet start, klik met de rechtermuisknop -> uitvoeren met programma -> Java Runtime
• Gebruik de knop "Logit" om de map te vinden waar je de logboeken van Nibe hebt opgeslagen en selecteer het log bestand
• Als het programma werkt krijg je na een tijdje de kerncijfers op het scherm

Klik op de knop "Trendit" om de grafieken te zien. In de map waar het programma staat wordt automatisch een configuratiebestand "logintutkija.asetukset" geschreven nadat je het programma voor de eerste keer opgestart hebt. Daarin kun je met een eenvoudige tekst editor de parameters die in de handleiding genoemd worden aanpassen als dat nodig mocht zijn.

COP
De COP waarde die er staat is geen waarde die direct uit de Nibe warmtepomp wordt gelezen. Het is een theoretisch berekende waarde op basis van de parameters bt3, bt10, bt12, bt14, bt17 en de COP 0/35 en COP 0/45 waarden van de warmtepomp. De COP 0/35 en COP 0/45 waarden kun je voor verschillende soorten warmtepompen vinden in bijv. dit Nibe bestand en dan aanpassen in het configuratiebestand "logintutkija.asetukset" (waarden cop_035 en cop_045) voor een zo nauwkeurig mogelijke COP berekening: https://www.nibe.eu/downl...gus%202020%20LR%20def.pdf
Voor de COP berekening is formule 11 op pagina 20 uit dit Fins bouwvoorschriften document gebruikt: https://www.edilex.fi/dat...n_energialaskentaopas.pdf

In dit topic COP berekening voor Nibe warmtepompen staat wat meer over deze formule voor de COP berekening en ook hoe je dit in Excel kunt berekenen.

lämmitys = verwarming
käyttövesi (kv) = drinkwater/tapwater
