Zelf lens repareren Canon EF-S 18-55mm f/3.5-5.6 IS II

[Tenebro]

Op dit moment heb ik op dit moment drie defecte Canon EF-S 18-55mm f/3.5-5.6 IS II-objectieven in mijn bezit.

1. Eén is helemaal naar de gallemiezen.
2. Een tweede doet het prima, maar heeft na een lichte val (2 meter) het probleem dat de linkerkant van de foto iets minder scherp is dan de rest van de foto.
3. Een derde heb ik via marktplaats gekocht. Het leek prima, maar het was me bij het testen op locatie niet opgevallen dat de rechterkant van de foto heel vaak out-of-focus is, terwijl het linkerdeel en het midden wel scherp zijn.

Ik vermoed dat bij de laatste twee objectieven één van de lenzen iets uit het lood is. Is dat een defect waarmee iemand ervaring heeft en weet of dat zelf enigzins te repareren is?
De eerste lens met grote schade biedt me wat speelruimte om op te oefenen, dus ik wil zeker wat proberen. Het is een fijne kitlens om te gebruiken, mede vanwege de goede optische stabilisatie. Ik vind zo snel echter geen ervaringen van mensen die een vergelijkbaar probleem zelf hebben gerepareerd. Ik ben benieuwd of jullie tips hebben en zal mijn ervaringen zeker delen in dit topic.

[ehtweak]

Heb je überhaupt die lens al in je zoekmachine gegooid?

"Canon EF-S 18-55mm repair"

Want dan zie ik al heel snel allerlei DIY verhalen langskomen:

[Ventieldopje]

ehtweak schreef op dinsdag 1 augustus 2023 @ 10:27:
Heb je überhaupt die lens al in je zoekmachine gegooid?

"Canon EF-S 18-55mm repair"

Want dan zie ik al heel snel allerlei DIY verhalen langskomen:
[Afbeelding]

Leuk voor een flatcable die stuk is maar niet voor lenzen die niet goed uitgelijnd zijn

[ehtweak]

Nou, het gaat niet alleen over (auto)focus repair hoor.

Als wat dieper zoekt en naar de details kijkt, vind je allerlei aanwijzingen hoe ten eerst je alles uit elkaar haalt en weer in elkaar zet. Misschien blijkt dan wel dat er iets out-of-alignment is. En of dat überhaupt zelf te fixen valt.

zoekt en gij zult vinden...

[Frogmen]

Ik zou eerst eens nummer 1 uit elkaar halen dan weet je hoe het moet. Maar als 2 en 3 eigenlijk een gelijksoortig probleem hebben is je camera dan wel ok, heb je die met een andere lens getest?

[Tenebro]

Mijn body is OK. Ik heb de lenzen ook op mijn oude/backup-body getest en ik heb nog één prima 18-55mm die geen problemen geeft.
Ik had al wel al een tweetal disassembly filmpjes bekeken, maar betwijfel zelf of dat genoeg helpt om daarna zelf de lenzen goed uit te lijnen. Ik ga uiteraard eerst het uit elkaar schroeven testen met lens nummer 1.

[Tenebro]

Ik was er niet aan toegekomen eerder een reactie te plaatsen, maar ik heb een poging gedaan.

Bij hetmeest kapotte objectief ging het uit elkaar halen vrij soepel dus ik ging zover als lukte. Wel sloopte ik een flatcable in het objectief (naar de autofocusmotor). De diafragmabladen blijken ook allemaal los te kunnen (daarvan zaten er een paar scheef en er ontbrak er één). De voorste lens kreeg ik echter met geen mogelijkheid verwijderd uit de behuizing (wel een stuk bewegelijker).

Een van de andere lenzen uit elkaar halen ging minder soepel (af en toe meer kracht nodig of nauwkeurige positionering om los te kunnen halen), maar lukte wel zonder een interne kabel te breken. Ik kreeg het niet voor elkaar om de autofocusmotor los te schroeven en ook hier kon ik de voorste lens wel bewegen, maar niet loshalen.

Het lukte mij niet om een onderdeel te identificeren dat scheef zou hebben gezeten of niet goed uitgelijnd, dus ik probeerde maar het een en ander. Zoals vaak kostte in elkaar zetten meer tijd. Na een paar pogingen met verschillende lensonderdelen uitwisselen, heb ik echter nog geen tevreden resultaat behaald. Door het breken van de ene flatcable en het niet kunnen losschroeven van de andere autofocusmotor, is er echter wel nog één van de lenzen die ik niet heb kunnen uitwisselen. Heeft iemand nog tips om succesvoller twee lenzen samen te voegen tot één goede?

Hieronder nog enkele foto's:

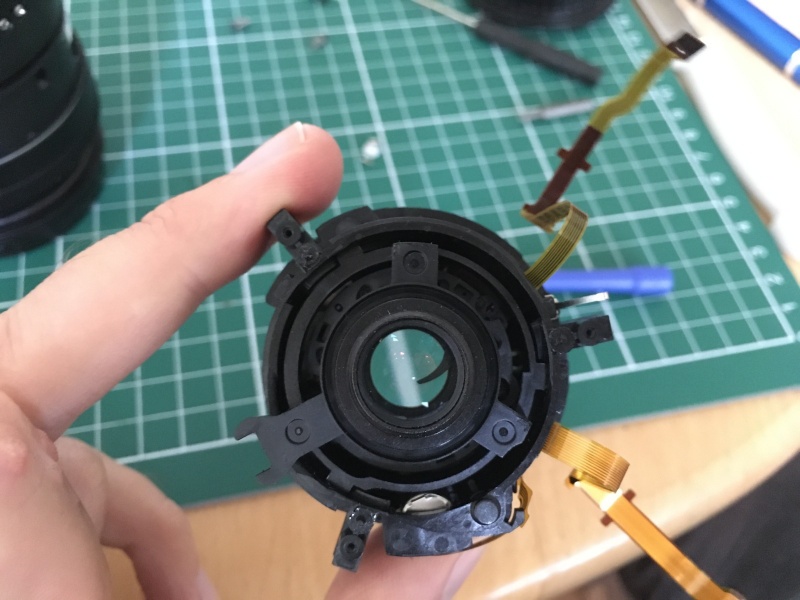

De voorste lens die ik niet uit de behuizing krijg:

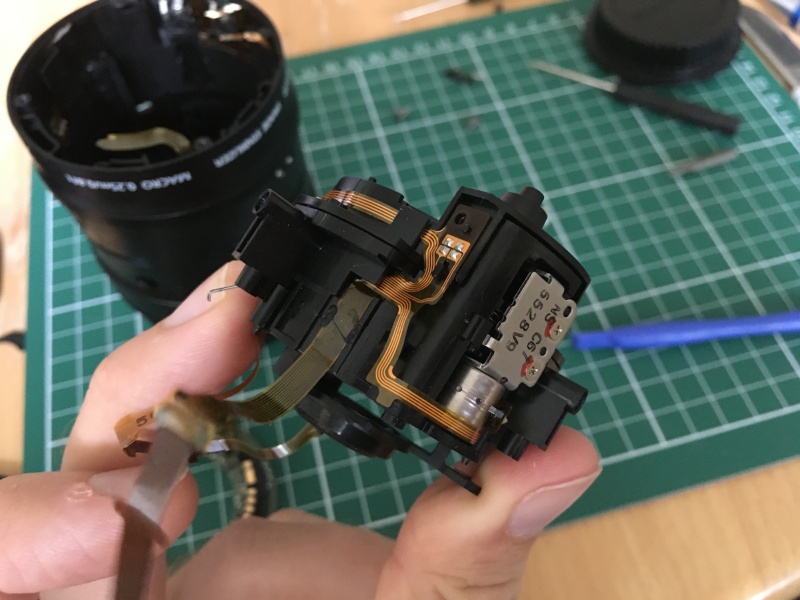

Veel binnenwerk verwijderd:

Meerdere diafragmabladen zaten dus scheef bij de meest kapotte lens:

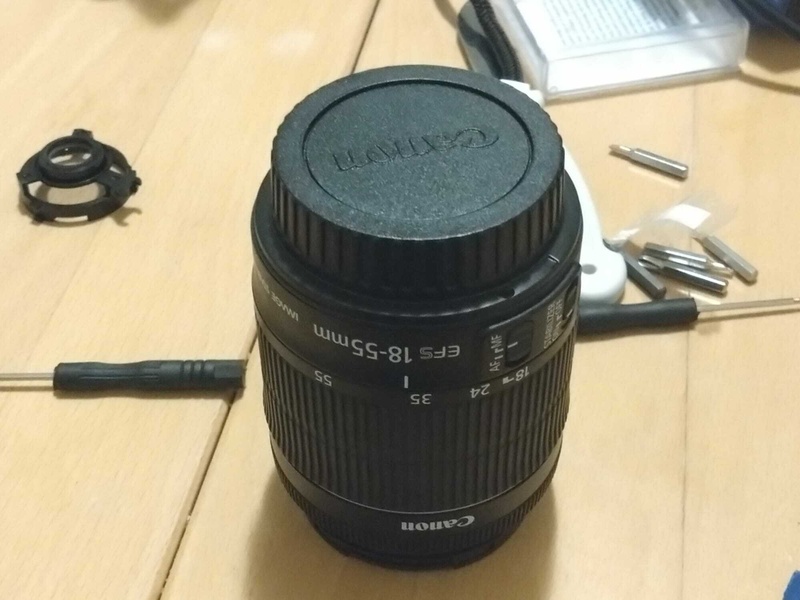

Zo zag het eruit voor ik de tweede lens ook uit elkaar durfde te halen:

De autofocusmotor die niet los wilde:

Een uit elkaar gehaald diafragma (in elkaar zetten lukte mij niet):

[ Voor 14% gewijzigd door Tenebro op 24-09-2023 20:33 . Reden: bijschriften bij foto's ]
