3-standenschakelaar mechanische ventilatie slim maken

[jcneji]

Hoi,

Ik ben nu een maand of twee aan het experimenteren met het 'slimmer' maken van ons huis. Ik gebruik daarvoor (tot nu toe) alleen Home Assistant (HA) en reguliere wifi apparaten (dus geen zigbee of iets dergelijks).

Wij hebben in huis een mechanische ventilatie (MV) unit (ingebouwd achter houten wandjes, dus geen idee welke) die met een 3-standenschakelaar in de keuken te bedienen is. De MV is aangesloten door middel van een perilex stekker. Nu wil graag de MV ook 'slimmer' maken, zodat ik deze via HA kan bedienen en mogelijk kan koppelen aan vochtsensor in de badkamer (nu vergeten wij regelmatig de ventilatie hoger te zetten, aangezien de knop alleen beneden in de keuken is).

Nu weet ik dat dit kan, aangezien ik in mijn zoektocht een ouder topic tegen ben gekomen (LINK) en ook op Robbshop (LINK) wat simpele instructies zie staan.

Ik ben alleen niet bekend met Z-wave en het is mij ook niet helemaal duidelijk wat ik allemaal aan moet schaffen om dit gedaan te krijgen. Ik weet dat een slimme inbouwmodule nodig is en een vochtsensor, maar door de koppeling met Z-wave in voornoemde topics vermoed ik dat ik meer nodig heb. Voorkeur is uiteraard een oplossing zonder Z-wave, maar daar kom ik ook niet uit.

Wellicht dat men mij hier een duw kan geven in de goede richting! Alle hulp wordt gewaardeerd!

[pickboy]

De schakelmodule is prima op wifi te verkrijgen. Shelly heeft bijvoorbeeld een prima reeks die hier geschikt voor is.

Uiteindelijk moet je deze wel inbouwen ergens (meestal is je perilex de makkelijkste plaats)

Sensoren of wifi zijn dan wel een uitdaging. Wifi gebruikt veel meer energie dan bijvoorbeeld zigbee en zwave, daarom zijn vrijwel alle batterij gevoede sensoren niet op wifi, maar op 1 van de andere protocollen.

HA kan ook prima met zigbee en zwave omgaan, alleen moet je dan wel een geschikte zigbee en/of zwave zender/ontvanger aangesloten hebben.

[Aardedraadje]

Zonder waardeoordeel of andere negatieve insteek, maar is het niet slimmer om eerst te kijken wat voor unit dit is?

Dat zo'n unit weggebouwd zit is voor (nodig) onderhoud ook niet slim. Ik zou kijken of je die niet bereikbaar kan maken.

Waar ik met mijn punt heen wil: als het een oude unit is, kun je deze vervangen met een nieuwe, zuinige en vocht/CO2 gestuurde ventilatiebox die je eigenlijk niet aan hoeft te sturen. En als je dat wel wilt, zijn er vaak opzetprintjes verkrijgbaar, zoals voor de Itho Daalderops gemaakt door Arjen Hiemstra (hier op het forum te vinden).

Kosten van een nieuwe box verdien je meestal in 2 a 3 jaar terug alleen al aan besparing elektraverbruik, als je nog een wisselstroom box hebt.

[jcneji]

pickboy schreef op donderdag 27 juli 2023 @ 15:54:
De schakelmodule is prima op wifi te verkrijgen. Shelly heeft bijvoorbeeld een prima reeks die hier geschikt voor is.

Uiteindelijk moet je deze wel inbouwen ergens (meestal is je perilex de makkelijkste plaats)

Sensoren of wifi zijn dan wel een uitdaging. Wifi gebruikt veel meer energie dan bijvoorbeeld zigbee en zwave, daarom zijn vrijwel alle batterij gevoede sensoren niet op wifi, maar op 1 van de andere protocollen.

HA kan ook prima met zigbee en zwave omgaan, alleen moet je dan wel een geschikte zigbee en/of zwave zender/ontvanger aangesloten hebben.

Bedoel je dan zoiets (LINK)? En is de Sonoff M5 (LINK) niet een optie door 'gewoon' de 3-standenschakelaar te vervangen, of denk ik te simpel?

Aardedraadje schreef op donderdag 27 juli 2023 @ 16:02:
Zonder waardeoordeel of andere negatieve insteek, maar is het niet slimmer om eerst te kijken wat voor unit dit is?

Dat zo'n unit weggebouwd zit is voor (nodig) onderhoud ook niet slim. Ik zou kijken of je die niet bereikbaar kan maken.

Waar ik met mijn punt heen wil: als het een oude unit is, kun je deze vervangen met een nieuwe, zuinige en vocht/CO2 gestuurde ventilatiebox die je eigenlijk niet aan hoeft te sturen. En als je dat wel wilt, zijn er vaak opzetprintjes verkrijgbaar, zoals voor de Itho Daalderops gemaakt door Arjen Hiemstra (hier op het forum te vinden).

Kosten van een nieuwe box verdien je meestal in 2 a 3 jaar terug alleen al aan besparing elektraverbruik, als je nog een wisselstroom box hebt.

Wij zijn net een paar maanden geleden verhuisd, maar ik kan het model vast wel opsnorren nog (alle boekjes zijn aanwezig, wij hebben het huis gekocht van een eerste bewoner). Unit zal wel al 20 jaar oud zijn, dus vervangen kan een optie zijn, zij het dat wij dan die hele wand uit de ruimte moeten slopen (en terugplaatsen). Ook heb ik geen idee of het vervangen van zo een box eenvoudig is voor een relatieve leek, of dat ik dan iemand moet inschakelen. Ivm kosten geniet dat dus niet perse de voorkeur (bovendien hebben we zonnepanelen met overcapaciteit, dus stroombesparing valt in de praktijk wel mee).

[jcneji]

Aardedraadje schreef op donderdag 27 juli 2023 @ 16:02:
Zonder waardeoordeel of andere negatieve insteek, maar is het niet slimmer om eerst te kijken wat voor unit dit is?

Dat zo'n unit weggebouwd zit is voor (nodig) onderhoud ook niet slim. Ik zou kijken of je die niet bereikbaar kan maken.

Waar ik met mijn punt heen wil: als het een oude unit is, kun je deze vervangen met een nieuwe, zuinige en vocht/CO2 gestuurde ventilatiebox die je eigenlijk niet aan hoeft te sturen. En als je dat wel wilt, zijn er vaak opzetprintjes verkrijgbaar, zoals voor de Itho Daalderops gemaakt door Arjen Hiemstra (hier op het forum te vinden).

Kosten van een nieuwe box verdien je meestal in 2 a 3 jaar terug alleen al aan besparing elektraverbruik, als je nog een wisselstroom box hebt.

Dit is overigens de unit die ik heb (foto is van de buren, maar unit hetzelfde).

[ Voor 17% gewijzigd door jcneji op 27-07-2023 16:45 ]

[Aardedraadje]

Da's dezelfde box die ik hier heb vervangen, scheelt hier zeker zo'n 30W aan continue verbruik, en de oude box stond altijd op stand 1. Dat lijkt niet veel maar is 262 kWh op jaarbasis

Zeker met oog op afbouw saldering ook een (financieel) duurzame overweging. Plus dat een nieuwe box lager kan toeren, en in de winter minder warme lucht afzuigt als ventilatie niet echt nodig is.

Als je het niet aandurft (is het niet gewoon een wandje dat je even los kan schroeven?) begrijp ik je reactie wel. Ik heb er ook 3 jaar over getwijfeld, voordat ik er gewoon mee bezig ging en uiteindelijk maar een paar uurtjes bezig was (inclusief 2x tripje naar de gamma om stokschroeven te halen, en nieuwe flexibele buis omdat het bij mij allemaal centimeterwerk was).

Ik wilde het idee wel even over de balk gooien, was zonde geweest als je het niet tenminste had overwogen

[coinman63]

+1 voor het vervangen. Ik had hier ook zo’n Stork ventilatiebox en een weggewerkte driestandenschakelaar. Vervangen voor een Itho met vochtsensor en geen omkijken meer naar. Kost minder dan 300 euro. Wil je toch nog handmatig kunnen schakelen koop je voor 45 euro een draadloze bedieningsunit, maar ik heb die nog niet nodig gehad.

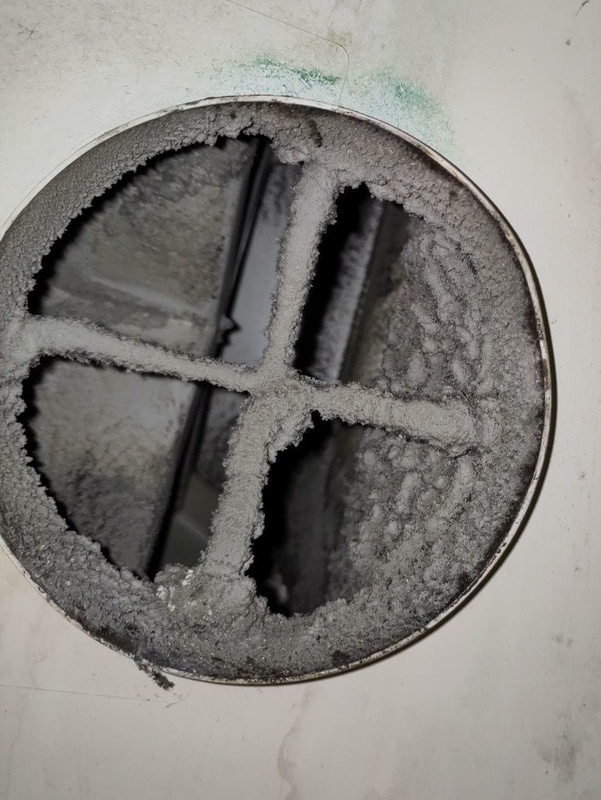

Oh, en je mot er bij kunnen om schoon te maken (liefst jaarlijks). Je wilt niet weten hoeveel stof zich in de ventilatiebox verzamelt.

[ Voor 17% gewijzigd door coinman63 op 27-07-2023 18:01 ]

[Aardedraadje]

Ventilatiebox zou inderdaad liefst eens in het jaar, hoogstens 2 jaar gereinigd moeten worden ja. Al na een jaar zit er echt een hoop troep in die box. Bijgevoegd fotootje van de box die ik een aantal weken verwijderd heb thuis. Deze had ik vorig jaar zomer nog gereinigd:



Ventilatiekanalen moet je eigenlijk ook iedere 4/5 jaar laten reinigen. Was hier sinds de bouw nog nooit gebeurd. De buizen zaten bijna verstopt.

Wees je er dus van bewust dat door het ingebouwd laten zitten van je box, je er nooit bij kunt voor onderhoud en het er dus minstens zo uitziet als op mijn foto, en hoogstwaarschijnlijk nog erger. Je kunt dan net zo goed de stekker uit je box trekken naar mijn mening. Niet lullig bedoeld, echt niet, maar ik probeer wel het belang van een goed bereikbare MV-Box duidelijk te maken. Mensen onderschatten het belang hiervan enorm.

[jcneji]

Aardedraadje schreef op donderdag 27 juli 2023 @ 17:18:
Da's dezelfde box die ik hier heb vervangen, scheelt hier zeker zo'n 30W aan continue verbruik, en de oude box stond altijd op stand 1. Dat lijkt niet veel maar is 262 kWh op jaarbasis

Zeker met oog op afbouw saldering ook een (financieel) duurzame overweging. Plus dat een nieuwe box lager kan toeren, en in de winter minder warme lucht afzuigt als ventilatie niet echt nodig is.

Als je het niet aandurft (is het niet gewoon een wandje dat je even los kan schroeven?) begrijp ik je reactie wel. Ik heb er ook 3 jaar over getwijfeld, voordat ik er gewoon mee bezig ging en uiteindelijk maar een paar uurtjes bezig was (inclusief 2x tripje naar de gamma om stokschroeven te halen, en nieuwe flexibele buis omdat het bij mij allemaal centimeterwerk was).

Ik wilde het idee wel even over de balk gooien, was zonde geweest als je het niet tenminste had overwogen

Inmiddels weer een tijdje geleden, maar toch besloten om de MV te vervangen (slim maken ging al gauw richting de 100 euro en aangezien de MV al 20 jaar oud is lijkt vervangen mij slimmer). Zou jij mij kunnen laten weten welke box jij uiteindelijk hebt aangeschaft?

Ik weet namelijk niet of ik een Perilex versie moet kopen, of dat ik die Perilex stekker moet laten omzetten naar een regulier stopcontact. Ook weet ik niet wat ik moet doen met de 3-standenschaeklaar in de keuken. Blijft die werken naast de draadloze bediening, of juist niet?

[ Voor 9% gewijzigd door jcneji op 21-11-2023 13:44 ]

[Aardedraadje]

jcneji schreef op dinsdag 21 november 2023 @ 13:37:
[...]


Inmiddels weer een tijdje geleden, maar toch besloten om de MV te vervangen (slim maken ging al gauw richting de 100 euro en aangezien de MV al 20 jaar oud is lijkt vervangen mij slimmer). Zou jij mij kunnen laten weten welke box jij uiteindelijk hebt aangeschaft?

Ik weet namelijk niet of ik een Perilex versie moet kopen, of dat ik die Perilex stekker moet laten omzetten naar een regulier stopcontact. Ook weet ik niet wat ik moet doen met de 3-standenschaeklaar in de keuken. Blijft die werken naast de draadloze bediening, of juist niet?

Ik ben gegaan voor de Itho Daalderop CVE-S S CO2 Optima Inside, destijds bij Ventilatieland in de aanbieding en er is een WiFi-controller van @arjenhiemstra voor te verkrijgen.

Nadeel van dit ding is wel dat de CO2-sensor voorrang heeft op de opzetprint, en dus je de box met CO2-sensor niet zomaar kunt aansturen. De CO2-sensor overridet hem op gegeven moment weer.

Voordeel is wel dat het eigenlijk uit zichzelf al slim is. Veel CO2 of ineens veel vocht? Dan gaat 'ie harder blazen. weinig CO2? Dan gaat ie zachter blazen. Eigenlijk geen bediening nodig.

Je kunt hem krijgen met perilex of euro-stekker. Voor beiden geldt dat de afstandsbediening voorrang heeft op de sensoren. De driestanden staat hier eigenlijk altijd op Auto.

Ik weet niet of andere MV-boxen beter werken of zijn. Heb ik ook niet echt naar gekeken om eerlijk te zijn

[jcneji]

Aardedraadje schreef op dinsdag 21 november 2023 @ 14:35:
[...]

Ik ben gegaan voor de Itho Daalderop CVE-S S CO2 Optima Inside, destijds bij Ventilatieland in de aanbieding en er is een WiFi-controller van @arjenhiemstra voor te verkrijgen.

Nadeel van dit ding is wel dat de CO2-sensor voorrang heeft op de opzetprint, en dus je de box met CO2-sensor niet zomaar kunt aansturen. De CO2-sensor overridet hem op gegeven moment weer.

Voordeel is wel dat het eigenlijk uit zichzelf al slim is. Veel CO2 of ineens veel vocht? Dan gaat 'ie harder blazen. weinig CO2? Dan gaat ie zachter blazen. Eigenlijk geen bediening nodig.

Je kunt hem krijgen met perilex of euro-stekker. Voor beiden geldt dat de afstandsbediening voorrang heeft op de sensoren. De driestanden staat hier eigenlijk altijd op Auto.

Ik weet niet of andere MV-boxen beter werken of zijn. Heb ik ook niet echt naar gekeken om eerlijk te zijn

Thanks maat! Jij gebruikt de 3standen schakelaar dus 'gewoon' niet meer (en ik neem aan dat ie ook niet meer werkt)?

Is een MV met ingebouwde c02 sensor te adviseren, of is eentje met ingebouwde vochtsensor voldoende? Wij hebben namelijk alleen in de keuken, badkamer en wc ventilator ingangen. En heb jij ook de ventilatieventielen vervangen of echt alleen de MV unit?

Veel vragen, maar ik stel jouw hulp op prijs!

[ Voor 5% gewijzigd door jcneji op 21-11-2023 20:30 ]

[Aardedraadje]

jcneji schreef op dinsdag 21 november 2023 @ 20:28:
[...]


Thanks maat! Jij gebruikt de 3standen schakelaar dus 'gewoon' niet meer (en ik neem aan dat ie ook niet meer werkt)?

Is een MV met ingebouwde c02 sensor te adviseren, of is eentje met ingebouwde vochtsensor voldoende? Wij hebben namelijk alleen in de keuken, badkamer en wc ventilator ingangen. En heb jij ook de ventilatieventielen vervangen of echt alleen de MV unit?

Veel vragen, maar ik stel jouw hulp op prijs!

De schakelaar werkt nog wel, maar ik gebruik hem inderdaad niet meer. In het begin wel, hij wil nog wel eens (op maximale stand) gaan blazen als er snel veel vocht vrijkomt. Bijvoorbeeld bij het koken als je een pan afgiet (of zelfs even een deksel van de pan haalt om te roeren). De standaard tijd daarvoor is een half uur. Dan zette ik hem met de driestanden heel even op laag, en na een paar minuten weer op Auto.

Tegenwoordig heb ik via de WiFi-controller uitgebreid parameters zitten tweaken, waaronder de minimum afzuigtijd bij vochtdetectie teruggedrongen van 30 minuten naar 5 minuten. Dat gaat gewoon goed, want bij douchen (wanneer je het nodig hebt) blijft het vochtig dus draait hij gewoon zonodig langer. 's Zomers heb ik de schakelaar 's nachts gebruikt om hem op max te zetten, en dus de hele nacht maximaal (koele) lucht naar binnen te trekken. Verder niet meer dus.

Ik heb dezelfde opzet als jij, alleen afzuiging in de WC, keuken en badkamer. Ik ben zelf wel blij met de automatische afzuiging op basis van CO2, al werkt het niet optimaal. Je meet gemengde lucht. Dus als je je niet in een ruimte bevindt met afzuigventiel, kan hij te laag meten. Ik ga hier bewust mee om door een dag-/nachtregime aan te houden wat de roosters boven de ramen betreft. Overdags roosters in de woonkamer, keuken en werkkamer verder open. 's Nachts de roosters in de slaapkamers verdor open. Dit is ook zonder CO2-meting wel verstandig om te doen denk ik.

Het grote voordeel voor mij is dat hij traploos regelt tussen de min. en max. die je in kunt stellen. De oude box kent alleen 3 standen, waarvan (bij ons) stand 1 niet genoeg ventileerde, en stand 2 eigenlijk overventileerde, plus veel stroom verbruikte en lawaai maakte. Nu hij regelt op CO2, ventileert hij precies genoeg om een goed klimaat te houden binnen, ik merk nu met het koude weer minder koudeval bij de ramen, en het koelt 's nachts iets minder snel af. Zeker omdat 's nachts de CO2 behoorlijk daalt en hij terugregelt naar de minimale stand.

Als er visite is, of de kinderen druk aan het spelen, beweegt de ventilatie lekker mee en hoef ik er niks aan te doen.

Ik heb de ventielen niet vervangen. In principe hoeft dat ook niet, maar wat ik wel aan kan raden (eerder te lezen in dit topic ) is een reiniging en inregeling van het systeem. Bij ons zaten buizen bijna verstopt waardoor de afzuiging niet meer efficiënt werkte. De monteur heeft toen de buizen gereinigd, en daarna de box en ventielen ingeregeld. Zodat elke ruimte de ventilatie krijgt die het nodig heeft.

[runeazn]

Ik heb niet alles gelezen, maar ik heb dat dus met een zigbee relais gedaan.
2 kanalen, en stand 1 doorlussen want die moet altijd aan staan in perilex schakelaar.
Zet kanaal 1 aan voor stand 2 en kanaal 2 aan voor stand 3. Ze mogen niet tegelijk aan, meeste relais hebben een interlock functie om dit te voorkomen.

[synoniem]

runeazn schreef op dinsdag 21 november 2023 @ 22:19:
Ik heb niet alles gelezen, maar ik heb dat dus met een zigbee relais gedaan.
2 kanalen, en stand 1 doorlussen want die moet altijd aan staan in perilex schakelaar.
Zet kanaal 1 aan voor stand 2 en kanaal 2 aan voor stand 3. Ze mogen niet tegelijk aan, meeste relais hebben een interlock functie om dit te voorkomen.

Welk zigbee relais heb je gebruikt? Ik zie er namelijk niet zoveel met interlock functie.

[rickk]

runeazn schreef op dinsdag 21 november 2023 @ 22:19:
Ik heb niet alles gelezen, maar ik heb dat dus met een zigbee relais gedaan.
2 kanalen, en stand 1 doorlussen want die moet altijd aan staan in perilex schakelaar.
Zet kanaal 1 aan voor stand 2 en kanaal 2 aan voor stand 3. Ze mogen niet tegelijk aan, meeste relais hebben een interlock functie om dit te voorkomen.

Ik heb precies hetzelfde gedaan, maar dan met een Sonoff 4CH geflashed met esphome. Kosten 2-3 tientjes en een middagje pielen.

Luchtvochtigheid meet ik in de badkamer en keuken met Zigbee sensoren. Home Assistant stuurt op basis daarvan de Sonoff 4CH aan. Zet 'm ook op de laagste stand als er niemand thuis is.

Werkt al jaren prima.

[runeazn]

synoniem schreef op dinsdag 21 november 2023 @ 22:26:
[...]

Welk zigbee relais heb je gebruikt? Ik zie er namelijk niet zoveel met interlock functie.

Frimware interlock is handig maar het kan prima in een homeassitant automation.
https://www.aliexpress.com/item/1005003586535373.html

dit is de mijne.

[jcneji]

Aardedraadje schreef op dinsdag 21 november 2023 @ 22:12:
[...]

De schakelaar werkt nog wel, maar ik gebruik hem inderdaad niet meer. In het begin wel, hij wil nog wel eens (op maximale stand) gaan blazen als er snel veel vocht vrijkomt. Bijvoorbeeld bij het koken als je een pan afgiet (of zelfs even een deksel van de pan haalt om te roeren). De standaard tijd daarvoor is een half uur. Dan zette ik hem met de driestanden heel even op laag, en na een paar minuten weer op Auto.

Tegenwoordig heb ik via de WiFi-controller uitgebreid parameters zitten tweaken, waaronder de minimum afzuigtijd bij vochtdetectie teruggedrongen van 30 minuten naar 5 minuten. Dat gaat gewoon goed, want bij douchen (wanneer je het nodig hebt) blijft het vochtig dus draait hij gewoon zonodig langer. 's Zomers heb ik de schakelaar 's nachts gebruikt om hem op max te zetten, en dus de hele nacht maximaal (koele) lucht naar binnen te trekken. Verder niet meer dus.

Ik heb dezelfde opzet als jij, alleen afzuiging in de WC, keuken en badkamer. Ik ben zelf wel blij met de automatische afzuiging op basis van CO2, al werkt het niet optimaal. Je meet gemengde lucht. Dus als je je niet in een ruimte bevindt met afzuigventiel, kan hij te laag meten. Ik ga hier bewust mee om door een dag-/nachtregime aan te houden wat de roosters boven de ramen betreft. Overdags roosters in de woonkamer, keuken en werkkamer verder open. 's Nachts de roosters in de slaapkamers verdor open. Dit is ook zonder CO2-meting wel verstandig om te doen denk ik.

Het grote voordeel voor mij is dat hij traploos regelt tussen de min. en max. die je in kunt stellen. De oude box kent alleen 3 standen, waarvan (bij ons) stand 1 niet genoeg ventileerde, en stand 2 eigenlijk overventileerde, plus veel stroom verbruikte en lawaai maakte. Nu hij regelt op CO2, ventileert hij precies genoeg om een goed klimaat te houden binnen, ik merk nu met het koude weer minder koudeval bij de ramen, en het koelt 's nachts iets minder snel af. Zeker omdat 's nachts de CO2 behoorlijk daalt en hij terugregelt naar de minimale stand.

Als er visite is, of de kinderen druk aan het spelen, beweegt de ventilatie lekker mee en hoef ik er niks aan te doen.

Ik heb de ventielen niet vervangen. In principe hoeft dat ook niet, maar wat ik wel aan kan raden (eerder te lezen in dit topic ) is een reiniging en inregeling van het systeem. Bij ons zaten buizen bijna verstopt waardoor de afzuiging niet meer efficiënt werkte. De monteur heeft toen de buizen gereinigd, en daarna de box en ventielen ingeregeld. Zodat elke ruimte de ventilatie krijgt die het nodig heeft.

Inmiddels een nieuwe MV besteld (en een printplaat voor de wifi) en ben ik alvast aan de slag gegaan met het verwijderen van de inbouwplaten om erbij te kunnen. Nu zie ik het volgende:



Hoe weet ik (of kom ik achter) welke buizen voor de afvoer in de badkamer/wc/keuken zijn en welke voor de afvoer naar buiten? Is het ook niet gek dat er 'maar' 3 buizen zijn? Ik weet dat de badkamer een ventilatiegat heeft, maar in de keuken/wc zijn deze niet zichtbaar (wc heeft een verlaagd plafond en de keuken heeft eem mechanische afzuigkap direct naar buiten toe).

[ Voor 3% gewijzigd door jcneji op 24-11-2023 13:23 ]

[Aardedraadje]

jcneji schreef op vrijdag 24 november 2023 @ 13:15:
[...]


Inmiddels een nieuwe MV besteld (en een printplaat voor de wifi) en ben ik alvast aan de slag gegaan met het verwijderen van de inbouwplaten om erbij te kunnen. Nu zie ik het volgende:

[Afbeelding]

Hoe weet ik (of kom ik achter) welke buizen voor de afvoer in de badkamer/wc/keuken zijn en welke voor de afvoer naar buiten? Is het ook niet gek dat er 'maar' 3 buizen zijn? Ik weet dat de badkamer een ventilatiegat heeft, maar in de keuken/wc zijn deze niet zichtbaar (wc heeft een verlaagd plafond en de keuken heeft eem mechanische afzuigkap direct naar buiten toe).

Goed bezig

De afvoer naar buiten zit dichter naar de voorkant toe. Het is een slakkenhuisventilator, dat zie je in de vorm ook terug. Dus de buizen links en onder op je foto zijn aanvoer (vanuit de box gezien) en bovenaan de afvoer naar buiten toe.

De buis links, heb je die zelf losgekoppeld of zat die al zo in de koof? En heb jij rechts, net als de buren, ook nog een ventiel zitten die deze ruimte afzuigt?

In principe is het niet zo gek om minder buizen te hebben dan ruimtes waarin je afzuigt. Ik heb 3 ruimtes waarin afgezorgen wordt, en maar één buis. Alle ruimtes komen bij ons thuis dus uiteindelijk samen in één staande buis die aan de MV-box zit.

[jcneji]

Aardedraadje schreef op vrijdag 24 november 2023 @ 13:41:
[...]

Goed bezig

De afvoer naar buiten zit dichter naar de voorkant toe. Het is een slakkenhuisventilator, dat zie je in de vorm ook terug. Dus de buizen links en onder op je foto zijn aanvoer (vanuit de box gezien) en bovenaan de afvoer naar buiten toe.

De buis links, heb je die zelf losgekoppeld of zat die al zo in de koof? En heb jij rechts, net als de buren, ook nog een ventiel zitten die deze ruimte afzuigt?

In principe is het niet zo gek om minder buizen te hebben dan ruimtes waarin je afzuigt. Ik heb 3 ruimtes waarin afgezorgen wordt, en maar één buis. Alle ruimtes komen bij ons thuis dus uiteindelijk samen in één staande buis die aan de MV-box zit.

Voor de buis links zat een gipswand en daarin een ventilatieventiel (op de foto al losgekoppeld dus). Die linkse buis zuigt dus die ruimte op de foto af (ons huis is gespiegeld tov de buren). Er zit rechts inderdaad ook een buis. Als ik het goed begrijp is het dus vrij simpel: onder, rechts en links zijn aanvoer en boven is afvoer?

De MV die er nu hangt is overigens een oude Stork met perilex. Ik heb nu dus een Itho Daalderop besteld met perilex. Is dat gewoon plug-and-play of is de kans aanwezig dat de perilex aansluiting niet klopt vanwege verschil in merk?

[Aardedraadje]

jcneji schreef op vrijdag 24 november 2023 @ 14:01:
[...]


Voor de buis links zat een gipswand en daarin een ventilatieventiel (op de foto al losgekoppeld dus). Die linkse buis zuigt dus die ruimte op de foto af (ons huis is gespiegeld tov de buren). Er zit rechts inderdaad ook een buis. Als ik het goed begrijp is het dus vrij simpel: onder, rechts en links zijn aanvoer en boven is afvoer?

De MV die er nu hangt is overigens een oude Stork met perilex. Ik heb nu dus een Itho Daalderop besteld met perilex. Is dat gewoon plug-and-play of is de kans aanwezig dat de perilex aansluiting niet klopt vanwege verschil in merk?

Yep, volgens mij begrijp je het inderdaad goed

Op de meeste Perilex-stekkers staat welke draad L1, L2, L3 en N is. In mijn geval kwamen de Stork en de Itho overeen met elkaar en was ook de koppeling van standen aan L1, L2 en L3 hetzelfde.

[jcneji]

Aardedraadje schreef op vrijdag 24 november 2023 @ 14:48:
[...]

Yep, volgens mij begrijp je het inderdaad goed

Op de meeste Perilex-stekkers staat welke draad L1, L2, L3 en N is. In mijn geval kwamen de Stork en de Itho overeen met elkaar en was ook de koppeling van standen aan L1, L2 en L3 hetzelfde.

Mooi. Morgen komt de MV binnen als het goed is, dus ik ben benieuwd Thanks voor alle hulp/tips!

[Aardedraadje]

jcneji schreef op vrijdag 24 november 2023 @ 14:54:
[...]


Mooi. Morgen komt de MV binnen als het goed is, dus ik ben benieuwd Thanks voor alle hulp/tips!

No problem, succes met de klus morgen. Ik heb zelf lang lopen kloten met de stokschroeven eruit krijgen, lijkt erop dat er bij jou gewoon bouten in de muur zitten. Dat scheelt een hoop

[ASW1]

Even nog een overweging; ik heb ervoor gekozen om de perilex te laten vervallen en te vervangen door een gewone eurostekker. Hierdoor kwam de bedrading vrij die van de standenschakelaar in de keuken via de meterkast naar zolder loopt, en hier heb ik een nieuwe groep van gemaakt die ik nu voor de warmtepompboiler gebruik (en de nieuwe ventilator) maar je kunt die bv ook voor zonnepanelen gebruiken.
Extra groep op zolder is nooit weg.

[rkonings]

zojuist ook deze Itho ventilatiebox type CVE-s Eco SP (perilex aansluiting) inclusief afstandsbediening besteld.

Wel een goed idee van die groep, zeker gezien de afstandbediening.

[remmuz]

ASW1 schreef op vrijdag 24 november 2023 @ 21:10:
Even nog een overweging; ik heb ervoor gekozen om de perilex te laten vervallen en te vervangen door een gewone eurostekker. Hierdoor kwam de bedrading vrij die van de standenschakelaar in de keuken via de meterkast naar zolder loopt, en hier heb ik een nieuwe groep van gemaakt die ik nu voor de warmtepompboiler gebruik (en de nieuwe ventilator) maar je kunt die bv ook voor zonnepanelen gebruiken.
Extra groep op zolder is nooit weg.

Je hebt toch niet twee groepen door dezelfde leiding lopen? Want dat mag natuurlijk nooit.
Vraag me ook af hoe je dit gemaakt hebt want meestal lopen er 3 zwarte en 1 bruine draad naar de ventilatiebox en komt de blauwe draad uit de centraaldoos.

[ Voor 10% gewijzigd door remmuz op 03-04-2024 19:18 ]

[ASW1]

remmuz schreef op woensdag 3 april 2024 @ 19:15:
[...]


Je hebt toch niet twee groepen door dezelfde leiding lopen? Want dat mag natuurlijk nooit.
Vraag me ook af hoe je dit gemaakt hebt want meestal lopen er 3 zwarte en 1 bruine draad naar de ventilatiebox en komt de blauwe draad uit de centraaldoos.

Ik herinner me niet meer precies hoe het zat maar ik dacht dat er gewoon 3x 2,5mm² vd-draad in bruin blauw en geel/groen vanaf de meterkast naar boven ging en nog 2x 1,5mm² in zwart die ik ongebruikt heb gelaten.
