Verloopstuk afdekraam Niko/Duco naar Jung AS500

[LordPierre]

In ons huis gaan we de benedenverdieping verbouwen en daarbij vervangen we onder andere het schakelmateriaal (nu een creme kleur) naar Jung AS500 Alpine Wit. Dat hebben we ook al op onze slaapverdieping en vinden we erg mooi.

Nu gaan we ook de mechanische ventilatie onder handen nemen en dat wordt een Jung ventilatiebox. Daarvoor moet bediening in de woonkamer komen. Het is nog even de vraag of we de CO2 sensor in de ruimte of op de box doen (in het geval we voor de Ducobox Focus gaan), maar in beide gevallen moeten we dus bediening in de woonkamer en werkkamer maken.

De vraag is nu: de bediening van Duco is volgens henzelf compatibel met Niko schakelmateriaal. Als ik de technische specificaties van de schakelaar goed bekijken (zie bijvoorbeeld https://www.duco.eu/Wes/C...l)_637983188985251317.pdf) dan lijkt de bediening excl afdekraam 45x45 mm te zijn.

Jung AS500 is (als ik het goed lees) 55x55, en ik kan niet echt verloopstukken vinden om dat te overbruggen. Heeft er iemand wellicht al een poging gedaan of weet iemand of het mogelijk is om dit te combineren?

Tenslotte zie ik wel een Gira verloopstuk, maar weet niet of dat bij Jung en de Duco bediening gaat passen: https://www.elektramat.nl...4B6G2uUEy00caAh6mEALw_wcB

[bauk]

Ben je hier nou nog uit gekomen? Ik heb het ook aan de hand, al vanaf 2019. Ooit eens namelijk wel voor elkaar gekregen met een somfy IO muurschakelaar. Tussenraam in het AS500 raam en prachtig weggewerkt, alsof het zo hoort.

Maar niet voor de Duco schakelaars. Ik zou het wel mooi vinden als iemand een oplossing weet

[ Voor 26% gewijzigd door bauk op 21-09-2023 17:28 ]

[Xander]

Jung AS500 en Gira ST55 lijken behoorlijk op elkaar en zijn iig qua maat gelijk. Dat Gira verloopstuk zou dus wel eens kunnen passen. Misschien voor die €2 gewoon proberen?

Mogelijk moet je wel wat creatief worden om een en ander vast te zetten.

[bauk]

Ik heb de het Gira verloopstuk, en het past prachtig! ik kan het zelfs nog een beetje afschuren dat het flush zit maar voorlopig vind ik het al heel veel mooier, nu kan ik de rf remote mooi bij mijn lichtknop wegzetten ipv lelijk met een totaal andere schakelmateriaal-look los op de muur.

[Ren-z]

Hi @bauk, ik heb ook een Gira 45x45 adapter aangeschaft. Er zit overal wat speling op, dat is opzich nog niet zo heel erg.

Vraag me alleen af hoe jij de Gira adapter hebt vastgemaakt aan het Jung raam. En hoe heb je de Duco module vastgemaakt aan de Gira adapter?

Kit?

[ Voor 67% gewijzigd door Ren-z op 19-12-2023 10:07 ]

[bauk]

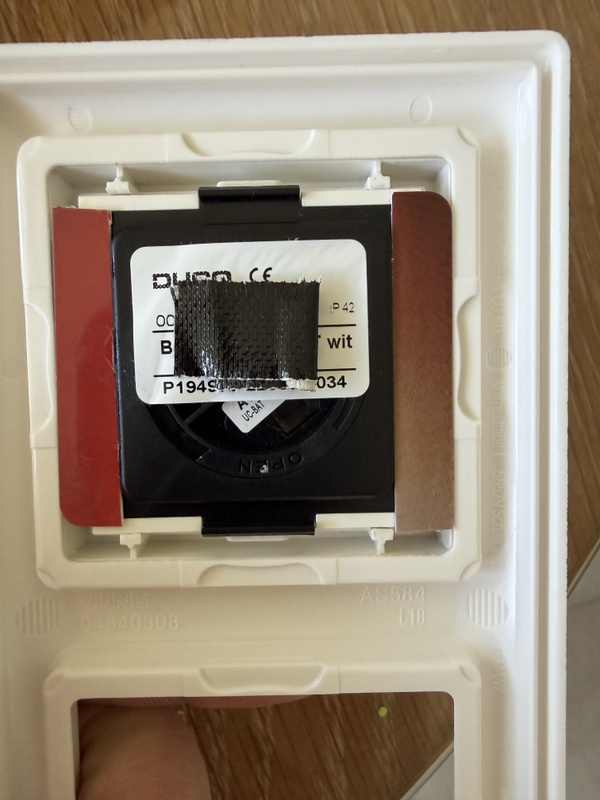

Ja, het raampje heb ik vastgelijmd, paar drupjes secondelijm en de remote heb ik erin gehangen. En dan van voren, aan de muur, beetje aangeduwd (zodat die tegen tegel aan zit). daardoor komt alles wat lager uit maar ziet er nog steeds net zo netjes uit. Die speling misbruik ik dus hier.

De weerhaakjes van de remote voorkomen dat hij naar voren valt. Het zit heel solide hier. Maar eerlijk gezegd, je moet wel raar doen om het uit elkaar te laten vallen op die manier!

Leuk om te zien dat dit navolging krijgt

[ Voor 3% gewijzigd door bauk op 19-12-2023 10:15 ]

[Ren-z]

Jouw Gira adapter lijkt net iets andere haakjes te hebben dan die van mij. Ik kan mijn Duco module niet verder naar achteren duwen. Zal dat dus ook met lijm of kit moeten vastzetten.

Zou je eens het eindresultaat met ons willen delen? Zodra ik klaar ben zal ik dat ook doen.

[Ren-z]

Hierbij nog het eindresultaat. Ik ben met high tack kit aan de slag gegaan, dat was nog best wel een geknoei. Secondelijm was misschien beter geweest.

Desalniettemin blij met het eindresultaat. Het frame hangt aan 1 wcd (de lichtschakelaar).

[LordPierre]

Ziet er mooi uit! Bij mij moet ik nog een raampje iets bijzagen, maar dit inspireert me wel om er mee aan de slag te gaan!

[bauk]

Ik ben er ook nog steeds helemaal blij mee. Idd, secondelijm werkt wat sneller en het hoeft allemaal niet zó vast hoor .
Top resultaat, zoals ik al eerder hier zei: zelfde truc uitgehaald met een somfy io wandschakelaar (wel een andere adapter, dit keer van Jung zelf).

[Bahram112]

Hallo. Fijn dat jullie dit allemaal uitgezocht hebben.
Nog wat vragen:
1) zijn deze foto’s voor een crème of een wit adapter?
2) is de crème van gira een beetje hetzelfde als jung?
3) het zwarte montage plaatje van Duco is van kunststof, dus dikker dan metalen plaatje van jung. Hierdoor komt het afdekraam van de muur af. Hoe hebben jullie dit opgelost?

[Bahram112]

kicken is niet nodig: we hebben geen sla’s op reactiesnelheid

[ Voor 100% gewijzigd door We Are Borg op 24-03-2024 18:07 ]

[Bahram112]

☺️😅 ik zit vooral met punt 3. Omdat alles nu nog los hangt

[bauk]

@Bahram112 sorry, ik lees deze draad nog eens en snap opeens wat je bedoelt.

Dat zwarte montageplaatje heb ik achterwege gelaten en laat ik het wegzakken naar de muur. Naar voren kan hij niet vallen (daar zitten wat haakjes op de unit voor). Daardoor krijg ik de knop ook mooi dicht tegen de muur aan (en relatief flash in het raam). Het kan smaak zijn of dat mooi is of niet, met die Niko was het echt niet mooi.

En/maar: it works for me, just fine

En nee, SLA en streefdatum allebei gemist

[ Voor 16% gewijzigd door bauk op 09-04-2024 22:28 ]

[Bahram112]

@bauk hartelijk dank voor je reactie en adviezen!

[WinchKing]

Ik ben blij deze thread te lezen.
Zelf heb ik ook Duco CO2 bedieningen en Somfy IO bedieningen die ik netjes in mijn Jung AS500 afdekplaten wilde wegwerken.
Ik heb geen 3D printer en was op zoek naar een standaard tussenraam om de bedieningen van 45x45 in te sluiten.
Van Jung zelf heb ik geen passend tussenraam kunnen vinden.
@bauk Wat is het typenummer van het Jung tussenraam?

Voor nu heb ik hiervoor het Gira 028327 Systeem 55 Adapterraam met vierkante uitsparing voor apparaten met afdekking aangeschaft. Deze komt iets uit de AS500 afdekplaat.

[bauk]

WinchKing schreef op maandag 9 december 2024 @ 06:02:

Van Jung zelf heb ik geen passend tussenraam kunnen vinden.
@bauk Wat is het typenummer van het Jung tussenraam?

Voor de Somfy heb ik een Jung Tussenframe A590ZWW A 590 Z WW gebruikt.

Voor de Duco heb ik de Gira Montageframe onbreekbaar ST55 zuiver wit-glanzend, 264803 gebruikt.
Deze moest ik met een vel schuurpapier via onderkant wat ondieper maken om flush te krijgen.

succes

[dburger]

Hi allen,

Ook ik was op zoek naar een oplossing voor de Duco remote. Dank aan de suggesties hierboven!
Voor degenen die op zoek zijn naar een verloopstuk in Creme: deze is er ook. Was even zoeken, vandaar dat ik nog even mijn duit in het zakje wilde doen Hieronder het artikelnummer van het Gira verloopraam:

Naam: Gira MONTPL 45X45MM CWG 55 RGU
Fabrikantnummer: 264801
EAN: 4010337463504

Zonder verdere aanpassingen ziet het er dan uit als op de foto hieronder. Overig materiaal is Jung AS500. De Duco remote zit tegen de tegel aan; het afdekraam zit vast door de WCD met klep ernaast.

[ Voor 6% gewijzigd door dburger op 16-06-2025 08:45 . Reden: toevoegen bevestigingsmethode ]
