Aantal rails bij grote zonnepanelen

[Gieliovd520]

Misschien denk ik te moeilijk, misschien ook niet. Toch wil ik graag een beroep doen op jullie en ervaringen ophalen over dit onderwerp, waarover ik bijster weinig kan vinden op Internet.

Ik heb een 6-tal zonnepanelen gekocht die in landscape op mijn 55 graden helling pannendak komen te liggen (op de westzijde). Het betreffen Longi panelen van 500 watt, die zijn 209 bij 114 cm - flinke lappen dus. Ten opzichte van mijn andere 27 die slechts 165x98 cm zijn is het nogal een verschil.

Vandaar mijn vraag hier.

Als ik de standaard vuistregels aanhoud van 1/5 of 1/4 van het paneel over laten steken over de rail, kom ik op een overspanning tussen de rails van:
- bij 1/4: 104 cm.
- bij 1/5: 125 cm.

Dit voelt voor mij onnatuurlijk. Met de steeds extremere winden overal vraag ik mij af: is 2 rails nog wel voldoende voor dit soort grote panelen? Ik kwam onlangs ook een plat-dak constructie tegen met grotere panelen, die hingen door de zwaartekracht al 1,5cm door in het midden - dat moet je niet willen.

3 rails zou je zeggen, paar haken meer.... maar toch stiekem best wat meerkosten aan materialen maar vooral meer tijd voor plaatsing en uitlijning van de rails.

Hoe zien jullie dit. Maak ik me zorgen voor niets of heb ik wel een punt?

[bazzzzzz]

ik heb resun 560Wp panelen liggen en die mogen volgens de handleiding nog met 2 rails....Echter heb ik wel een 3e toegepast. Puur omdat de meerkosten vele malen lager liggen dan het gezeur wat je ermee kan hebben

[emot]

Als het goed is zit er bij de betreffende zonnepanelen gewoon een installatiehandleiding.
Ik heb zelf JAsolar 545 Wp panelen liggen van bijna 2,3 meter lang. Ook deze gewoon met 2 profielen. Deze liggen dan wel op een klein tuinhuisje met 15 graden maar dan nog.

[Gieliovd520]

In de handleiding staat dat de afstand van de rand tot de rail als volgt moet zijn: 350 ≤ D
≤ 450

Daarin is D de afstand tussen rand en midden rail.

Hoe lees ik dat joh. 350 kleiner of gelijk aan D, maar D is niet bekend. Kleiner of gelijk aan 450.

Bedoelen ze gewoon "350 tot 450 van de rand"?

[Gieliovd520]

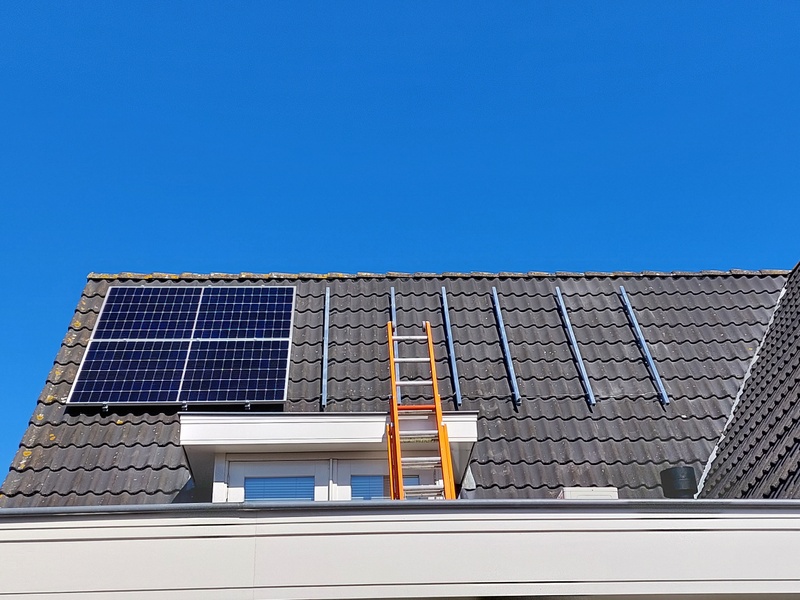

Voor de liefhebbers, ik ben gegaan voor 3 rails per paneel en heb de middelste rails op 2 dakhaken gemonteerd, de andere rails op 4.

Ben blij, ondanks een hoop meer werk, want die grote panelen zijn echt wel een flexibel. Voelde niet goed. Op de grond op een paar blokjes zag je heel het paneel al doorhangen, laat staan met harde wind en sneeuw.

Overigens wel een hele onderneming want bijna alle pannen die ik moest schuiven liggen gehaakt, dus elke keer 4 pannen manipuleren voordat ik iets kon. Slijpen, haken. Dat was bij de 27 op de garage wel anders!!

[ Voor 13% gewijzigd door Gieliovd520 op 22-08-2023 21:10 ]
