Lcd 16x2 screen van joh it

[200454math]

Mijn vraag
Hoi ik heb een RB LCD display van joh it hier 16x2
Ik heb al van alles geprobeerd maar krijg deze niet werkend
Ik heb de instructies van de leverancier exact op gevold
Maar het enige wat ik zie op het scherm zijn 8 rechthoekige blokjes.
Als ik m inplug via de GPIO pinnen
Weet iemand hier iets over
BVD Mathijs


...

[ge-flopt]

Is het Joy It? Ik kan niet echt iets vinden op joh it.

[Oon]

Link eens naar een productpagina ofzo, want dit is wel erg vaag.

Misschien ook even noemen waarmee je dit scherm probeert te gebruiken, is dat een Raspberry Pi? Zo ja, welk model? Zo nee, wat dan wel?

[Christiaan676]

Denk dat TS deze bedoeld: https://www.joy-it.net/de/products/RB-LCD-16x2

Standaard display met HD44780 controller, zo te zien over I2C?

Is al weer even geleden dat ik wat gedaan heb met dit soort displays. Maar de rij met blokken is volgens mijn onderdeel van de initialisatie. TS zal wat meer informatie moeten geven over zijn opstelling en wat er reeds geprobeerd is.

[ Voor 13% gewijzigd door Christiaan676 op 25-07-2023 13:30 ]

[200454math]

Het scherm wil ik gebruiken voor het uitlezen van n temperatuur voeler
Raspberry 3

[200454math]

Je kan de display rechtstreeks op de pinnen plaatsen van de Raspberry

[Hero of Time]

Niet linken naar de instructies die je beweert te hebben gevolg betekend feitelijk dat je niets hebt gedaan.

Ik ken 2 pakketten die met zo'n controller overweg kunnen en dat is lcd4linux en lcdproc. De sites van die twee staan bomvol met informatie over hoe je het ding moet aansturen.

Laat dus even zien wat je überhaupt hebt, want met wat je nu hebt gepost hier is dat niets.

[200454math]

[Jaap-Jan]

Als het goed is is je display na deze stappen klaar voor gebruik. Je kunt dan eens de 2×16 example uit de git repository proberen om te kijken of je beeld krijgt als je op de knoppen drukt. Als dat het geval is, kun je iets programmeren om de output van die 'temperatuurvoeler' op het scherm te krijgen.

[Hero of Time]

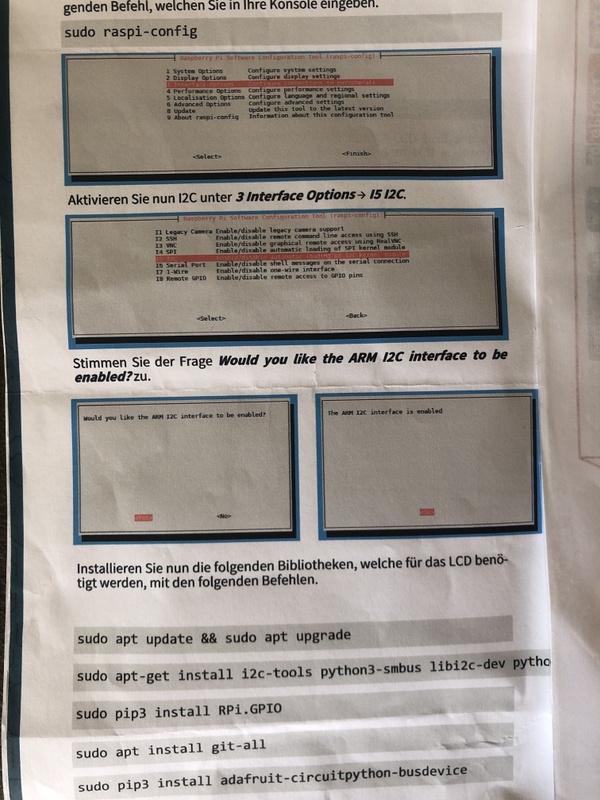

De stappen om i2c aan te zetten in raspi-config kan ik nog volgen. Maar om o.a. pip als root uit te voeren terwijl dat sterk afgeraden wordt geeft voor mij toch wel aan dat de instructies geen enkele rekening houden met security. Bovendien installeer het een paar packages en libraries, de rest moet je zelf doen. De twee pakketten die ik noemde kunnen alles al zonder extra software, alleen wat configuratie en klaar.

Ik mis nog steeds verdere inzet. De foto's zijn leuk, maar zegt nog steeds niet waar je op vast loopt en wat je doet.

[200454math]

Hoi mijn simpele vraag is
Weet iemand hoe ik deze lcd werkend krijg op mijn Raspberry 3B
Ik heb al van alles geprobeerd maar het wil niet lukken
Het enigste wat ik zie op de display zijn 12 rechthoekjes
Mvg Mathijs

[tafkaw]

https://www.joy-it.net/fi...0x4_Manual_2022-02-22.pdf

1 na laatste pagina van bovenstaande pdf staat hoe je een stukje example code kunt runnen om iets erop te toveren.

[CodeConnected]

200454math schreef op zondag 13 augustus 2023 @ 18:59:
Hoi mijn simpele vraag is
Weet iemand hoe ik deze lcd werkend krijg op mijn Raspberry 3B
Ik heb al van alles geprobeerd maar het wil niet lukken
Het enigste wat ik zie op de display zijn 12 rechthoekjes
Mvg Mathijs

Ik heb meernmaals een dergelijk scherm aansgesloten op een PI en ook werkend gekregen.
Een dergelijk schermpje gebruik ik vaak om in kleine projecten wat belangrijke informatie op te toveren (zoals disk gebruik etc.)

Heb je al geprobeerd of je de i2c adres kan zien met

code:

i2cdetect -y 1

Mocht je geen i2cdetect hebben dan kan je deze instaleren met

code:

sudo apt-get install i2c-tools

[200454math]

Hoi allemaal
het probleem is opgelost.
het zat m in een aansluiting die niet goed functioneerde
bedankt voor jullie reacties
mvg Mathijs
