1/2 of 3/4 knel voor uponor cv leiding

[michielvz]

Allereerst excuus voor de titel. Die wilde ik nog wijzigen maar drukte helaas al op opslaan. Mocht iemand weten hoe ik de titel nog kan wijzigen dan houd ik me aanbevolen. Indien een mod de titel kan wijzigen dan graag in, cv leiding verlengen advies (bijvoorbeeld) of meer specifiek, welke koppelstukken voor uponor cv leiding.

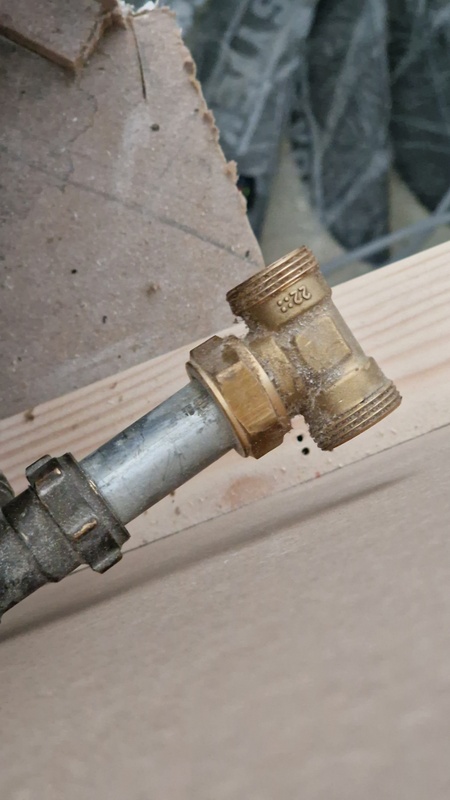

Ik wil een CV leiding van 22mm verlengen en wil dat doen met een flexibele slang van het merk Uponor. Ik wil gebruik maken van de Rtm koppelingen omdat ik dan geen perstang nodig heb. Aan de ene kant wil ik een aansluiting maken op een t-stuk, zie foto:

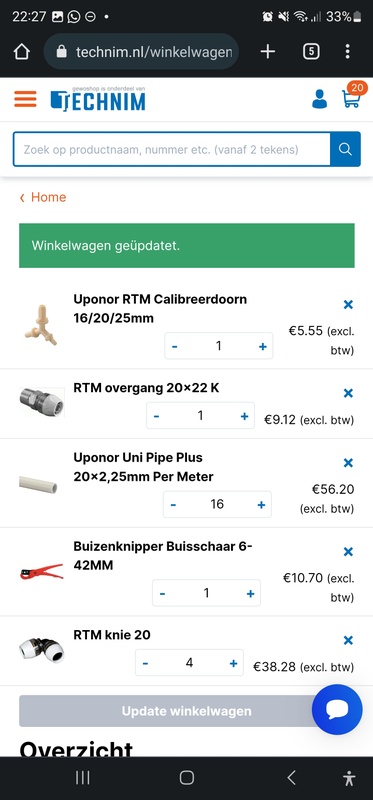

Aan de andere kant op een stuk 22mm pijp. Ik heb de volgende lijst samengesteld:



Ik heb hier twee vragen over:

1. Heb ik de 1/2 of 3/4 koppelingen nodig?
2. Heb ik de.juiste koppelingen in het mandje

[ Voor 12% gewijzigd door michielvz op 24-07-2023 20:55 ]

[Makrolon]

Je kan ook gewoon met nl koppelingen over van staal naar uponor. Die zet je gewoon in een knel koppeling.

[Makrolon]

https://www.google.com/sh...8UtMrGSt2jBgaAqf1EALw_wcB

[Glewellyn]

22mm is niet gelijk aan half of driekwart duims, dus dat past niet. De oplossing die @Makrolon hierboven noemt werkt wel.

[FRANQ]

Makrolon schreef op maandag 24 juli 2023 @ 20:59:
https://www.google.com/sh...8UtMrGSt2jBgaAqf1EALw_wcB

Bij mij doet je link het niet.

Maar je bedoelt deze dingen.
https://www.warmteservice...g-16-x-15-knel/p/48858155

Heb ik ook gebruikt, werken goed

[roches]

Foutje ...

[ Voor 82% gewijzigd door roches op 24-07-2023 21:50 ]

[michielvz]

Makrolon schreef op maandag 24 juli 2023 @ 20:59:
https://www.google.com/sh...8UtMrGSt2jBgaAqf1EALw_wcB

Dit.is dan voor op de t koppeling als ik het goed zie. Is dat zonder tang waterdicht? Die Rtm koppelingen klikken en zijn dan waterdicht. Zijn die andere koppelstukken voor op 22mm pijp wel goed?

[Makrolon]

michielvz schreef op maandag 24 juli 2023 @ 22:13:
[...]


Dit.is dan voor op de t koppeling als ik het goed zie. Is dat zonder tang waterdicht? Die Rtm koppelingen klikken en zijn dan waterdicht. Zijn die andere koppelstukken voor op 22mm pijp wel goed?

Die gaan in elke knelkoppeling en zijn uiteraard waterdicht..

[michielvz]

Bedankt voor de tip! Ik heb mijn lijstje aangepast en haal twee koppelingen die jij voorstelde bij toolstation in de buurt. Weet je toevallig ook waarmee ik dit netjes aan de muur bevestig? Ik zie wel beugels waar twee 22mm buizen ingaan maar dan hou ik 2 mm over. Weet niet of dat een probleem is.

[ Voor 12% gewijzigd door michielvz op 24-07-2023 22:28 ]

[Notna]

Titel aangepast

[Raling]

Let wel op dat je met de Uponor een binnendiameter van 15,5 hebt (20-2x2,25), terwijl een stalen cv buis op 19,6 zit (22-2x1,2).

Weet je zeker dat je hiermee genoeg capaciteit hebt?

[_JGC_]

Technim heeft die NL koppelingen ook gewoon overigens, als je dan toch aan het bestellen bent...
Kan je de RTM overgang laten vervallen.

[michielvz]

_JGC_ schreef op dinsdag 25 juli 2023 @ 08:06:
Technim heeft die NL koppelingen ook gewoon overigens, als je dan toch aan het bestellen bent...
Kan je de RTM overgang laten vervallen.

Vreemd, ik kan ze niet vinden. Die RTM overgang is voor een aansluiting rechtsstreeks op 22mm buis. Die klemkoppeling is voor op een koppelstuk toch?

[michielvz]

Raling schreef op dinsdag 25 juli 2023 @ 07:49:
Let wel op dat je met de Uponor een binnendiameter van 15,5 hebt (20-2x2,25), terwijl een stalen cv buis op 19,6 zit (22-2x1,2).

Weet je zeker dat je hiermee genoeg capaciteit hebt?

Het is voor een radiator voor een slaapkamer van 3x3. Het wordt verder niet meer gesplitst.

[Paul]

Raling schreef op dinsdag 25 juli 2023 @ 07:49:
Let wel op dat je met de Uponor een binnendiameter van 15,5 hebt (20-2x2,25), terwijl een stalen cv buis op 19,6 zit (22-2x1,2).

Het is nog iets erger, want die knie gaat niet alleen OM de buis, maar er ook IN.

Heb hier 16mm Bonfix buizen (qua concept goed vergelijkbaar) en daar houd je met de koppelingen die je met een perstang maakt maar een opening ter grootte van een sigaret over. Werkt overigens prima om mee te douchen of de WC te vullen

[_JGC_]

michielvz schreef op dinsdag 25 juli 2023 @ 11:33:
[...]


Vreemd, ik kan ze niet vinden. Die RTM overgang is voor een aansluiting rechtsstreeks op 22mm buis. Die klemkoppeling is voor op een koppelstuk toch?

De overgang zet je idd op de buis, weet niet of daar al een knelring en wartel voor staal bij zit. NL koppeling schroef je op een knelkoppeling.

[michielvz]

Heb de installatie inmiddels voltooid. Bedankt voor de tips! De uponor koppelingen zijn echt enorm handig moet ik zeggen, echt een aanrader.
