PV-installatie (offerte) GoodWe 6K-SDT + Plaatsing

[ERBN]

Foto's

De oriëntatie waarop panelen geplaatst zouden kunnen worden zijn NO en ZW. De helling van het schuine dak bedraagt ongeveer 46 graden.

Beschikbare (dak)ruimte

Het schuine dak is +-8 meter breed en ongeveer +-3,65 meter in de lengte. Aan zowel de NO en ZW kant bevinden zich geen obstakels op het dak.

Schaduw

Aan de NO kan zijn geen objecten(bomen oid) welke voor schaduw zorgen.



Aan de ZW kant ontstaat harde schaduw van het huis welke zichtbaar wordt op het dak van de garage. Dit is een moment opname van 18:00, schaduw zal uiteindelijk langzaam over het dak verder gaan.

Jaarverbruik

Energie verbruik lag rond de 2000kWh. Maar dit zal meer worden door plannen van een elektrische auto, een warmtepomp, etc in de toekomst.

Huidige elektriciteitsaansluiting

Groepenkast wordt volledig vernieuwd en zal een 3-fasen groepenkast worden.

Budget en doel

Het liefst zoveel mogelijk panelen kwijt kunnen op het dak.

Wie gaat het project uitvoeren

Een installateur zal de installatie gaan aanleggen, echter zou ik graag jullie feedback op het plan van deze installateur willen hebben. Kom hier bij 9 verder op terug.

Bijhouden van data

De data wil ik inzichtelijk maken met Home Assistant en de P1-poort van de slimme meter. Dit houd in een energy dashboard met daarin het verbruik en de opgeleverde energie. Dit ook omdat andere apparaten ook in de Home Assistant komen. De extra data uit een omvormer oid is leuk meegenomen maar geen noodzaak. Belangrijkste is het overzicht van verbruik en levering.

Reeds verkregen offertes

De installateur zal de zonnepanelen gaan plaatsen en ook de nieuwe groepenkast voor zijn rekening nemen.

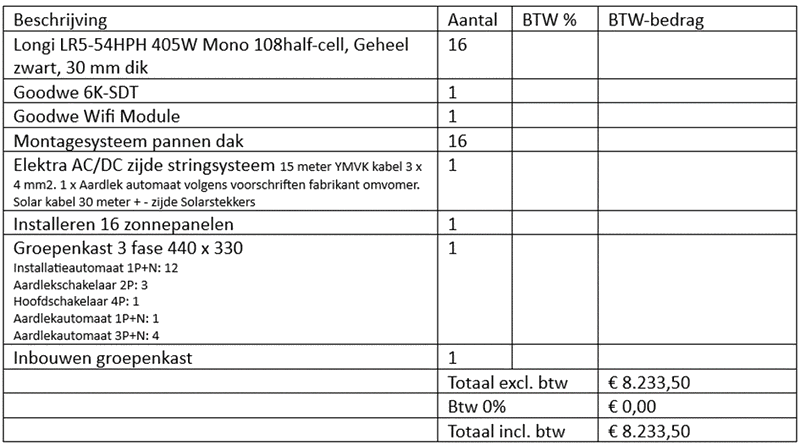

De offerte zoals gekregen van de installateur:



Ik schat dat de groepenkast 1200 zal kosten. Dit zou dan betekenen dat de prijs per €/Wp = €7033 / 6480Wp = 1.08.



Het legplan van de installateur is als volgt: 2 strings, 1 string met 8 panelen op het NO en 1 string met 8 panelen op het ZW.

Breedte installatie: 4 x 1724 = 6896mm. We houden dus aan beide kant van de panelen (8000 - 6896) / 2 = 552mm (55,2cm) over aan ruimte.
Lengte installatie: 2 x 1136 = 2272mm. We houden dus aan beide kant van de panelen (3650 – 2272) = 1378 / 2 = 689mm (68,9cm) over aan ruimte.

De installateur vertelde dat dit de optie(landscape) was om de panelen op het dak te plaatsen en dat dit 8 konden zijn.

Als ik een berekening doe lengte zonnepanelen bij portrait: 2 x 1724 = 3448mm. (2mm extra zoals in de datasheet als speling staat)
a. Houd dus aan beide kanten over (3650 – 3448) / 2 = 101mm (10,1cm).
b. Houd dus aan één kant over 3650 – 3448 = 202mm (20,2cm).

Nu doe ik de berekening ook nogmaals voor de lengte zonnepanelen bij landschape met 1 extra rij. 3 x 1136 = 3408mm.
a. Houd dus aan beide kanten over (3650 – 3408) / 2 = 121mm (12,1cm).
b. Houd dus aan één kant over 3650-3448 = 242mm (24,2cm).

Vraag 1: Is bij bovenstaande te weinig ruimte over om dit te mogen doen? Hoe zouden jullie de plaatsing doen?

De installateur heeft denk ik een foutje gemaakt op de offerte met zijn kabel keuze voor de Goodwe 6K-SDT 3-fasen omvormer. Voor de installatie heeft hij gekozen voor een 3x4mm2 YMvK. Lijkt mij dan eerder dat er een >4 x 4mm2 kabel nodig is?



Vraag 2. Lees wel dat de SDT zonder een N kan maar waarom zou je hiervoor kiezen? Wat adviseren jullie? Fasen + PE of Fasen + N + PE?





Op het dak worden 2 strings geplaatst van 8 x 405Wp op NO en ZW.

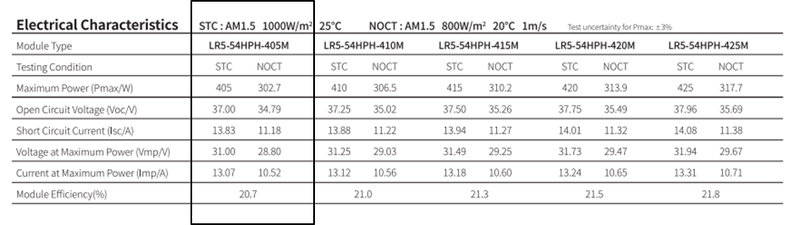

String voltage zal dan theoretisch 8 x 37V = 296VDC zijn per string?

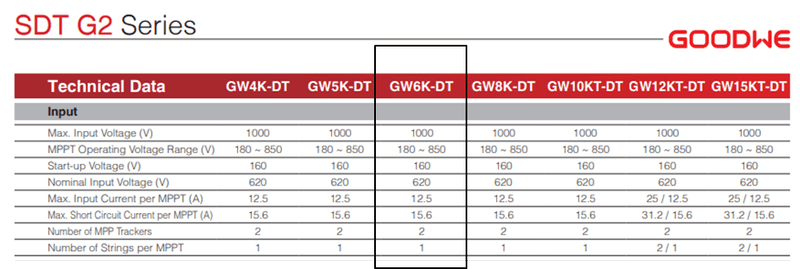

Vraag 3: Ik zie dat mijn waarde wel ver onder de Nominale Input Voltage (V) zit, of is dit de som van beide strings?

Als ik kijk naar de omvormer zit in met mijn voltage in de range van de MPPT Operating Voltage Range (V), maar wat gebeurd er als er (zoals in mijn situatie) op een gegeven moment 2 panelen in de schaduw komen te liggen voor een deel?

Vraag 4: Is de Goodwe 6K-SDT een geschikte omvormer voor mijn situatie met de twee strings van 8 panelen op NO en ZW?

Voor de beeldvorming heb ik ook even een simulatie gemaakt met de PVcalc.

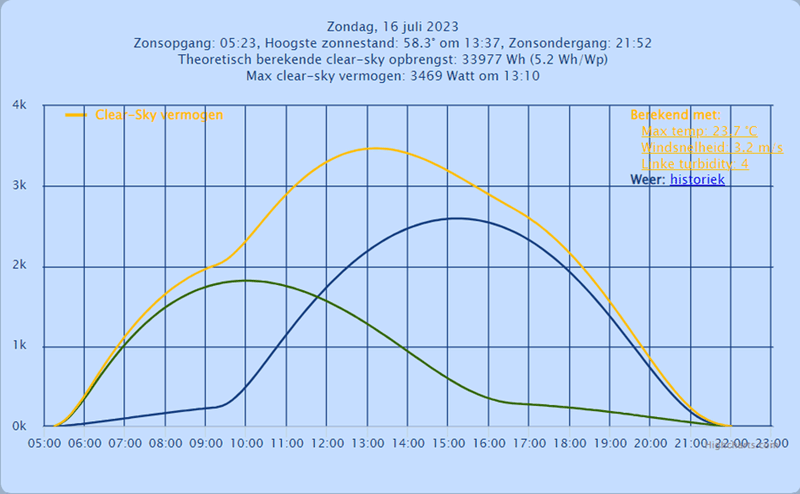

Bovenstaande simulatie voor 16 juli 2023. Volgens de simulatie is hier een maximale vermogen van 3469W.

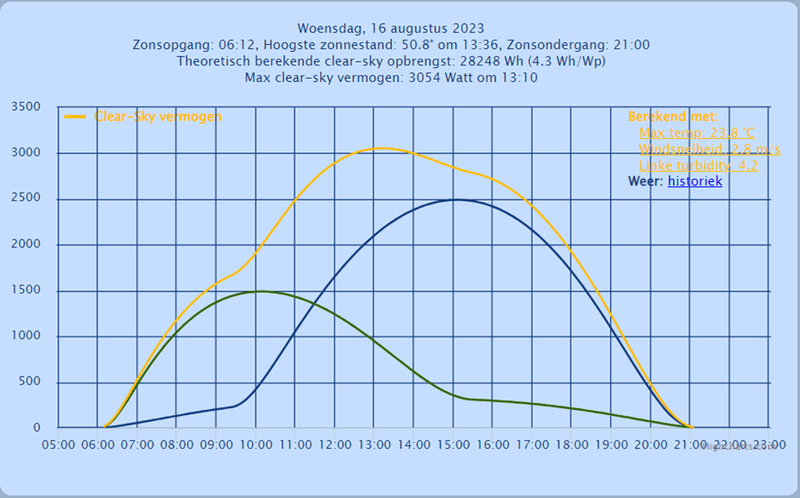

Bovenstaande simulatie voor 16 augustus 2023. Volgens de simulatie is hier een maximale vermogen van 3054W.

Hoor graag jullie mening hierop, ook als iets nog onduidelijk is verduidelijk ik dit graag.

Erik

[Ronald]

Ik zie geen probleem met legplan en prijs. Dit is erg laag. Zorg voor goede afspraken vooraf… dergelijk lage prijs is even opletten.

De overige vragen vat ik samen:
Die omvormer is én de verkeerde keuze: veel te zwaar, én amper geschikt zoals je zelf al deels concludeert.

3,6kW enkelfase is de betere keuze. Ook met 3 fase aansluiting. Efficiënter, meer schaduw beheer ruimte.

[ Voor 15% gewijzigd door Ronald op 16-07-2023 17:00 ]

[lothar]

Kan je nog wat smallere panelen 12 per kant? Voorbeeld:

Jinko Solar 395WP JKM395N-6RL3-BK Full Black Formaat in mm: 1855x1029x35mm

[Ronald]

Dat paneel is er inmiddels in 415… heb ik er 8 van via bedrijf in het zuiden des lands
