Draadloos opladen toevoegen aan Sony WF-1000XM3

[Niran]

Samenvattend: Waar de positieve en negatieve aansluitingen van een "QI wireless charging pad" aansluiten?

Beste tweakers,

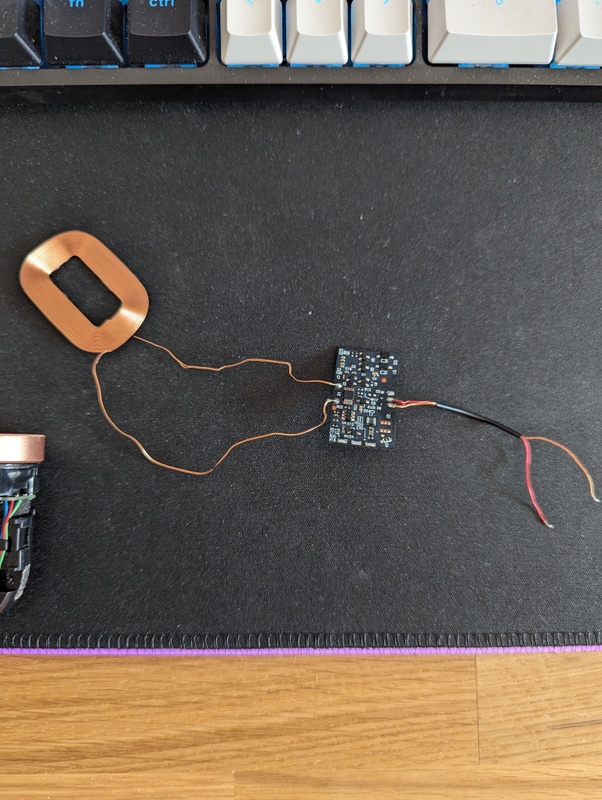

Ik ben (voor de lol) draadloos opladen aan het toevoegen aan de Sony Wf-1000xm3 oortjes. In de case (zie fotos) is meer dan genoeg ruimte voor een kleine QI wireless charging pad. Qua fysieke dimensionering zit het dus wel goed.

Nu vraag ik mij alleen af waar exact ik de uitgangen van die wireless charging pad moet aansluiten? Zo simpel als direct op de accu gaat niet goedkomen, graag zou ik de draden willen aansluiten op dezelfde plek als de 5V en ground van de originele USB-C ingang. Dit omdat ik dan gebruik maak van de bestaande battery management system.

Iemand die mij zoiets al eerder gedaan heeft of mij hiermee kan helpen?

Met vriendelijke groet,
Niran

[Fordox]

https://www.amazon.nl/nil...ireless+charging+receiver
Je zou gewoon een inkoop module kunnen gebruiken voor de USB connector.

Het L3N4 component lijkt op een protectie diode tussen de USB+ en ground, mogelijk zou je het daar aan kunnen solderen als je het echt wil. Meet het wel even na met een multimeter of deze daadwerkelijk verbonden is aan de V+ en ground

Je hebt geen mogelijkheid dat je koptelefoon kan communiceren met de wireless charger over hoeveel stroom deze mag trekken, dus ik weet niet zeker of je koptelefoon het accepteert.

[Niran]

Bedankt voor de snelle reactie @Fordox

Ik heb expres gekozen voor een loss wireless charging pad ipv zo eentje als jij voorstelt, dit om de bekabelde oplaad mogelijkheid te behouden.

Goed dat je het hebt over de communicatie , ik ben inderdaad bang dat als erg geen USB ''handshake'' tussen de oplaad pad en de oortjes plaatsvindt er ook geen stroom gaat lopen.

Ik zal de multimeter erbij pakken en kijken of ik inderdaad bij de protectie diode 5V meet.

In dit filmpje heeft iemand het werkend gekregen: https://www.youtube.com/w...FJNOT3fY&ab_channel=DelaU

Helaas is er dus niet te zien waar de kabels gesoldeerd moeten worden.

Ik hou (jullie) op de hoogte!

[Krypt]

In de shorts is het misschien beter te zien (staat in de comments)

YouTube: 30 марта 2023 г.

Misschien dat je daar wat aan hebt. Ziet er redelijk straight-forward uit.

[Fordox]

Als je uit je draadloze lader ook 5V krijgt, kun je deze gewoon aan de pootjes van de diode solderen. + Aan de markering, - aan de ongemarkeerde kant.

USB communicatie is mogelijk geen probleem, maar verwacht geen quick charge. Het ligt aan de laadchip die Sony gebruikt wat het gedrag is van het opladen, met een beetje mazzel laadt hij nog steeds bij met 500mA of iets in die trend.
