Dag medetweakers,
Hopelijk mag ik jullie om advies vragen.
Ik heb sinds 2020 een 8 aantal zonnepanelen op het dak van het huis liggen. Daarmee ligt het dak helaas vol.
Ik wil graag meer zonnepanelen, en ik denk aan de garage. Die is door vorige bewoners gebruikt als salon, en heeft de volgende gunstige kenmerken:
- Het dak is met 7.20 x 3.20 redelijk groot.
- Goed bereikbaar, ca. 2,5 meter hoog.
- Bitumen is in 2016 nog vernieuwd, dus voorlopig hoeft er niks aan te gebeuren.
- Er is destijds een dakdoorvoer geplaatst voor ventilatie.
- Er gaat een toegewijde groep naartoe direct vanuit de meterkast, gelegd met 6mm² aders, inclusief aarde.
Gezien de gunstige omstandigheden wil ik het zelf doen. Mijn plan is:
- 2 Rijen van panelen (Trina TSM-415DE09R.05 MC4-EVO2) in landscape.
- Enphase-omvormers (IQ7A). Is niet echt nodig, maar wel leuk in verband met toevoegen aan de al geïnstalleerde Envoy.
- (lage) betonschansen gebruiken om de panelen te bevestigen/ballasten.
- Ventilator weghalen, dakdoovoer hergebruiken als kabeldoorvoer.
- PV-verdeler inclusief Q-relay plaatsen in de garage.
Ik heb al redelijk wat huiswerk gedaan, de installatiemanuals van panelen en omvormers doogelezen en zo ook de datasheets.
Waar ik nog wel vragen over heb:
- Kunnen jullie een dubbelcheck doen op mijn keuze paneel en micro-omvormer? Ik begrijp dat de IQ7A niet zomaar op elk paneel kan i.v.m. MPP, maar volgens mij zit ik er met de Trina's wel mooi op. Ik heb de gegevens ingevoerd in de Enphase compatibility check, maar die vindt het al heel snel prima. Vandaar mijn vraag hier.
- Mijn plan is om de omvormers tegen de betonschansen aan te monteren. Is dit acceptabel i.v.m koeling, denken jullie?
- De Trina's worden geleverd met kabels van 110cm mét MC4-connectoren. Nu lijkt 110cm me wat lang. Wat zouden jullie doen met de extra lengte - afknippen en opnieuw een MC4 eraan krimpen, of kun je die extra lengte - lettende op inductielussen - op een andere manier oplossen?
- Gerelateerd aan hierboven: sowieso vind ik het wat lomp om kabels bungelend tussen het paneel en de omvormer te hebben hangen. Vooral i.v.m. wrijving en slijtage langs beton op. Zijn er manieren om kabels netjes te fixeren bij betonschansen? Klembeugel en slagvast PVC zit ik aan te denken? Of is het niet nodig?
- De ventilatiepijp is een vrij typische 125 / 150 mm (moet ik nog nameten) pijp. Ik wil hier niet zomaar de kabel doorheen jassen, maar een mooie kabeldoorvoer van maken ivm regen. Hoe zouden jullie dit aanpakken. Stukje afslijpen/zagen en een U bocht erop misschien te simpel gedacht, of prima? Als prima, zouden jullie dan nog (niet-brandbaar) isolatiemateriaal in de buis stoppen langs de kabel tegen vocht/wind?

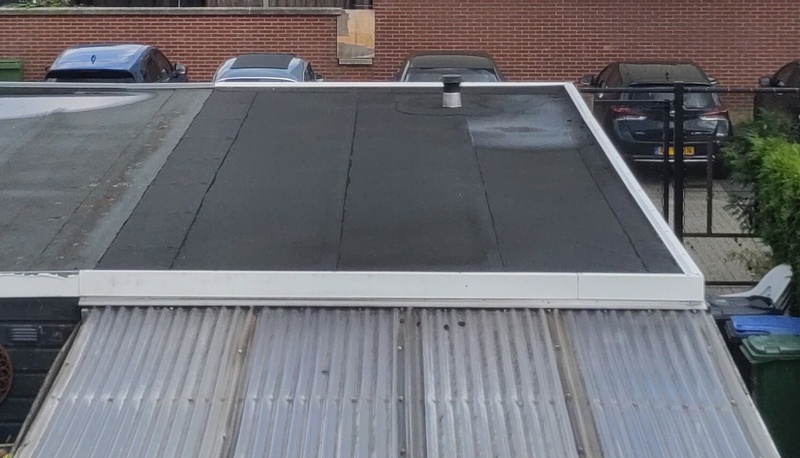

Bijgaand een vlugge foto van het betreffende dak.
:strip_exif()/f/image/ITnW4KyOOdsLVSNrdr37zYN8.jpg?f=fotoalbum_large)
Ik hoor het graag
