Hoe sluit ik mijn 3x 8-pin GPU aan op mijn voeding?

[Tukkertje93]

Hallo Tweakers,

Ik heb een nieuwe PC in elkaar gezet, alleen loop ik nu helemaal vast bij het aansluiten van de videokaart op de voeding. Ik ben niet de meest deskundige PC bouwer; ik vind het vooral leuk om te doen.

Het gaat om deze 7900XT videokaart, die 3x een 8-pin aansluiting heeft.
Deze videokaart probeer ik aan te sluiten op de be quiet! Pure Power 12 M.
Zoals je op de afbeelding op de productpagina kan zien, heeft deze voeding één 12-pin PCIe aansluiting en één 12+4 pin PCIe 5.0 600W aansluiting.

Qua kabels heb ik, na het aansluiten van het moederbord en de CPU, één 12 pin PCIe kabel die opsplitst in twee 6+2 pin kabels (beide gemarkeerd met 'PCIe'), één 12+4 pin 600W kabel (beide kanten 12+4), en één 10 pin naar 8 pin kabel (gemarkeerd met CPU).
Plus nog een extra SATA kabel.

De 12 pin naar 2x 8 pin kan ik koppelen aan 2 aansluitingen op de GPU; maar voor de derde aansluiting heb ik naar mijn idee geen kabel meer over.
Ik heb het geprobeerd met de 10 pin naar 8 pin kabel, deze paste er in principe wel op, maar ging wel een stuk minder soepel dan de andere twee. Als ik heel goed kijk zie ik dat een paar van de vormpjes in de connector ook net niet helemaal overeenkomen met de andere twee.

Nu dacht ik dat ik gewoon een extra PCIe kabel nodig had, dus heb ik deze gisteren besteld. Maar helaas kom ik tot de conclusie dat ik deze kabel niet kan aansluiten op mijn voeding, aangezien deze maar één normale PCIe aansluiting heeft

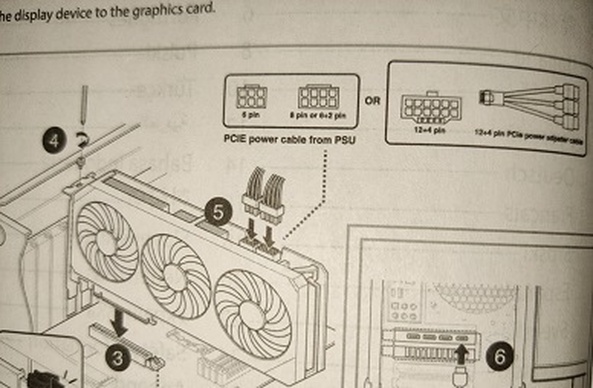

In de handleiding van de GPU staat ie helaas afgebeeld met twee aansluitingen, maar wel staat er dit plaatje bij:

Zou ik dan misschien een kabel moeten kopen die ik van 12+4 pin 600W opsplitst naar één of meerdere 8 pin connectors?
Zo lijkt het er wel te staan op het plaatje, maar is 600W niet veel te veel?
Deze GPU is trouwens ook gewoon een PCIe 4.0 kaart, niet een 5.0.


Dus hoe sluit ik in vredesnaam dit ding aan? Een adapterkabel voor de 12+4 aansluiting kopen? Of helemaal een nieuwe voeding die wel 2 of meer PCIe aansluitingen heeft?
Ik heb het gevoel dat ik iets heel simpels over het hoofd zie, maar wat

[RocketKoen]

Je hebt inderdaad een verloopstekker nodig. Op zich kun je van die 600W 16 pins naar 3x8p kabels kopen. Een 8p aansluiting mag 150W trekken, dus je overbelast de kabel of aansluiting op de voeding niet.

[Tukkertje93]

RocketKoen schreef op maandag 10 juli 2023 @ 20:14:
Je hebt inderdaad een verloopstekker nodig. Op zich kun je van die 600W 16 pins naar 3x8p kabels kopen. Een 8p aansluiting mag 150W trekken, dus je overbelast de kabel of aansluiting op de voeding niet.

Oke duidelijk!
https://www.megekko.nl/pr...WR-Type-4-PSU-Power-Cable
Zou dit dan een juiste kabel zijn?
Deze splitst dan wel naar 2x8p ipv 3x, maar daar kan ik dan die andere kabel die ik al heb nog voor gebruiken.

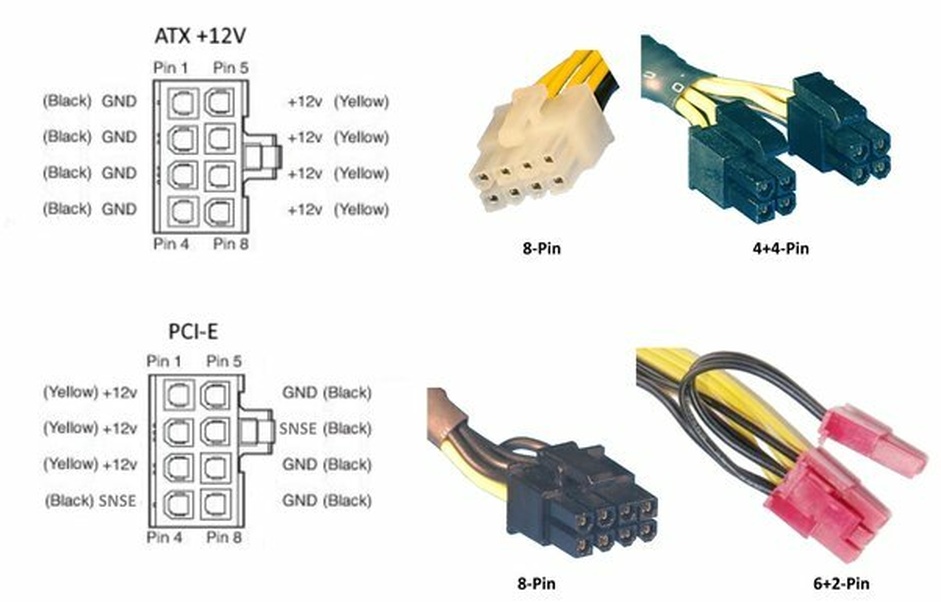

Edit: als ik het goed zie, zijn deze 8 pins hetzelfde als de kabel die ik al heb, die gemarkeerd is met CPU. Volgens mij gaat die dus ook niet passen.

[ Voor 23% gewijzigd door Tukkertje93 op 10-07-2023 21:21 ]

[RocketKoen]

Het lijkt er op dat alle 12VHPWR naar 3x pcie kabels andersom zijn bedoeld... Dus de 3 kabel in je voeding en de atx3 op je kaart.

[hcQd]

Andere voeding, ik neem aan dat deze nog nieuw is en terug kan.

[BartBlackMagic]

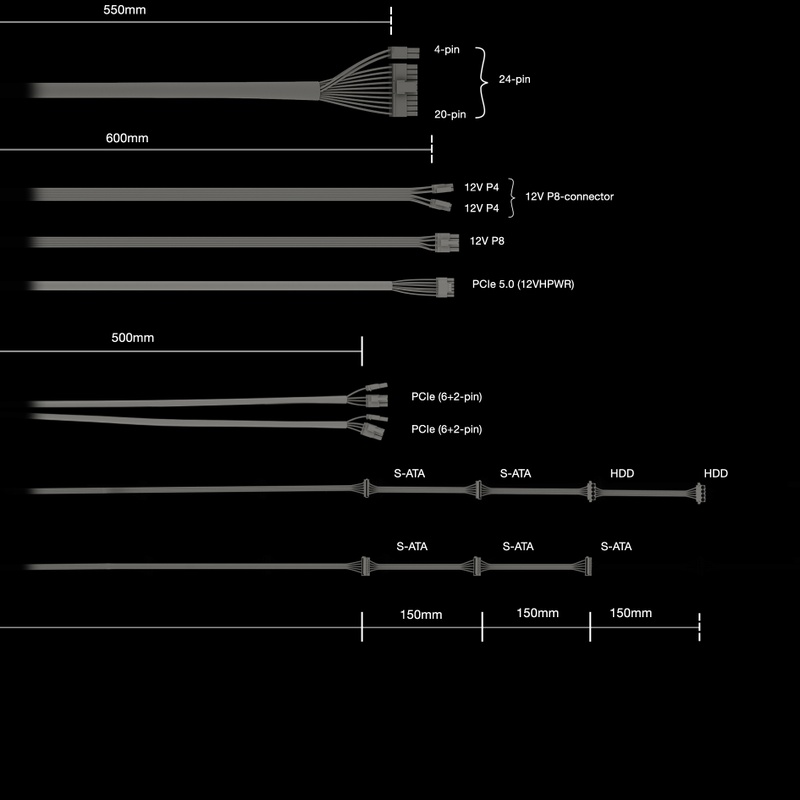

De Pure Power 12M 750W heeft inderdaad maar 2x 6+2pin aansluitingen.

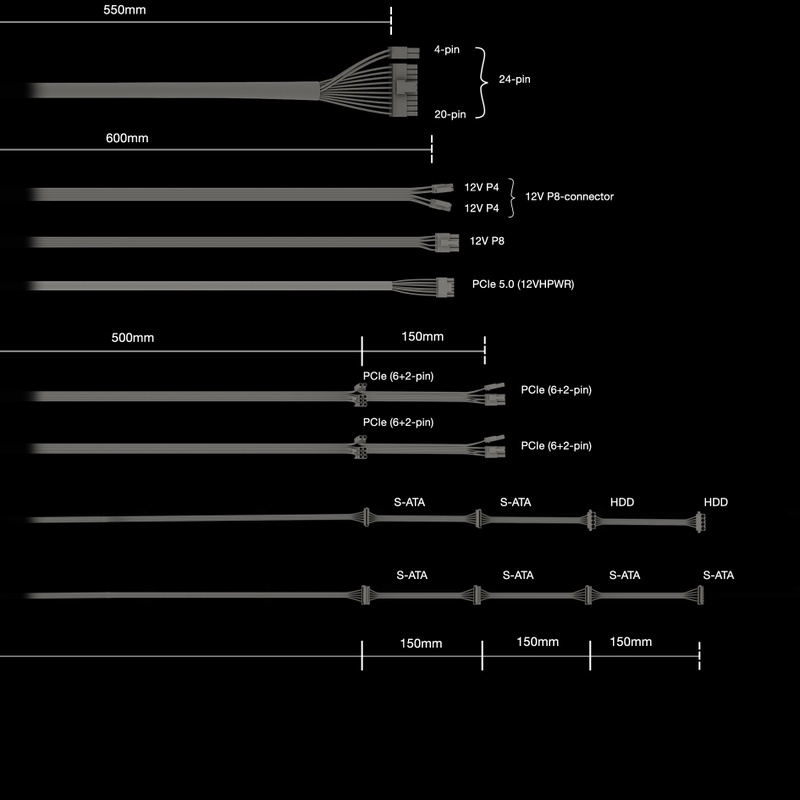

De 850W versie heeft wel 4x 6+2pin aansluitingen (wel verwarrend dat in de filename '1000W' staat als je de 850W versie opvraagt).

[ Voor 5% gewijzigd door BartBlackMagic op 11-07-2023 12:09 ]

[Tukkertje93]

Bedankt voor jullie reacties!
Deze voeding is idd net een week geleden besteld, dus die kan gelukkig nog terug denk ik.
@BartBlackMagic Bedankt voor het uitzoeken welke voeding wel 2 PCIe 4.0 aansluitingen heeft! Ik ga de 750W omruilen voor de 850W.

[RocketKoen]

Het verhaal klopt wel. Maar die plaatjes zijn niet van de 12M. Die komen van de Purepower 11 serie. Die zijn namelijk niet modulair.

De kabels die bij de 12M serie zitten vindt je in de datasheet:
https://www.bequiet.com/a...oad=true&omitPreview=true
Belangrijke is dat je vanaf de 850W voeding 4 PCIe stekkers hebt en bij 550 t/m 750 Watt maar 2.

[Tukkertje93]

@RocketKoen Ah, ik zie het inderdaad staan in de datasheet. Wat ik wel erg vreemd vind, is dat in die datasheet staat dat de 750W 2x PCIe (6+2) connectors zou moeten hebben, terwijl die ik hier in huis heb maar 1x PCIe 6+2 heeft.

Zelfde verhaal met de 850W trouwens, volgens de datasheet moet die er 4 hebben, maar op de afbeeldingen heeft ie er 2.

Maar goed, ik ga gewoon de 850W bestellen en hopen dat het daarmee dan allemaal klopt!

[RocketKoen]

Tukkertje93 schreef op woensdag 12 juli 2023 @ 17:55:
@RocketKoen Ah, ik zie het inderdaad staan in de datasheet. Wat ik wel erg vreemd vind, is dat in die datasheet staat dat de 750W 2x PCIe (6+2) connectors zou moeten hebben, terwijl die ik hier in huis heb maar 1x PCIe 6+2 heeft.

Zelfde verhaal met de 850W trouwens, volgens de datasheet moet die er 4 hebben, maar op de afbeeldingen heeft ie er 2.

Maar goed, ik ga gewoon de 850W bestellen en hopen dat het daarmee dan allemaal klopt!

Op pagina 3 staan 2 aansluitingen. Maar op pagina 4 staat dat je maar 1 kabel (met 2 connectoren) hebt.

[Tukkertje93]

RocketKoen schreef op woensdag 12 juli 2023 @ 18:34:
[...]

Op pagina 3 staan 2 aansluitingen. Maar op pagina 4 staat dat je maar 1 kabel (met 2 connectoren) hebt.

Ah ik zie het inderdaad. Goed dat je me er nog even op wijst, want dat betekent dus ook dat ik nog wel zo'n kabel met 2 connectoren erbij moet bestellen, aangezien de GPU 3 aansluitingen heeft.
