tldr; ik zoek een fancy BT module en een aansluitpunt voor de spanning.
Ik heb een DAB+ Bouwradio van Makita. Geweldig fijn ding, echter geen bluetooth. Nu gebruik ik daarvoor een losse dongle met powerbank op de AUX ingang, maar dat is irritant en ik wil het liever een keer goed inbouwen.
Wensen:
Audio
Ik wil de AUX ingang bij de accu gebruiken als audio-in voor BT (waar ik nu de losse BT adapter in prik). Dit vereist geen modding verder.
Powerrr:
Er zit in de radio een power-PCBtje welke van alle spanningsbronnen onder andere 5 volt maakt. Die zou ik kunnen gebruiken maar die is altijd powered en dan zou de BT module de accu leeg laten lopen op termijn.
De power button is geen fysieke onderbreker dus ik heb verder moeten zoeken.
Er zit intern een losse DAB+ module op de printplaat, de Frontier Silicon FS0244-6. Ik kan helaas geen schema hiervan vinden maar tussen de twee pinnen op de hoek staat 3,3V op wanneer de radio aan staat (onafhankelijk van welke bron gekozen wordt) en niets wanneer de radio uit staat (nagemeten). Mijn voorlopige plan is om hier stroom voor de BT module af te tappen zodat deze netjes mee aan/uit gaat met de rest van de radio.
Dan heb ik in principe 3,3V.
BT ontvanger:
Nu ben ik dus op zoek naar een BT module met minimaal:
Deze Sinilink komt het dichtst bij maar heeft geen BT connectie knop en minimaal 3,7V. Dat laatste is nog te maken, dat eerste niet.
Deze CA6928 werkt wel op 3,3V maar geeft mij op de een of andere manier nog minder vertrouwen.
EMP, wat is nou eigenlijk je vraag?
Ik heb er twee:
Ik heb een DAB+ Bouwradio van Makita. Geweldig fijn ding, echter geen bluetooth. Nu gebruik ik daarvoor een losse dongle met powerbank op de AUX ingang, maar dat is irritant en ik wil het liever een keer goed inbouwen.
Wensen:
- BT 5.0 of nieuwer
- Een BT knop waarmee je een nieuwe telefoon kan koppelen. Deze zit op de meeste BT speakers maar niet op de meeste USB dongles of boardjes.
- Ingebouwd
Audio
Ik wil de AUX ingang bij de accu gebruiken als audio-in voor BT (waar ik nu de losse BT adapter in prik). Dit vereist geen modding verder.
Powerrr:

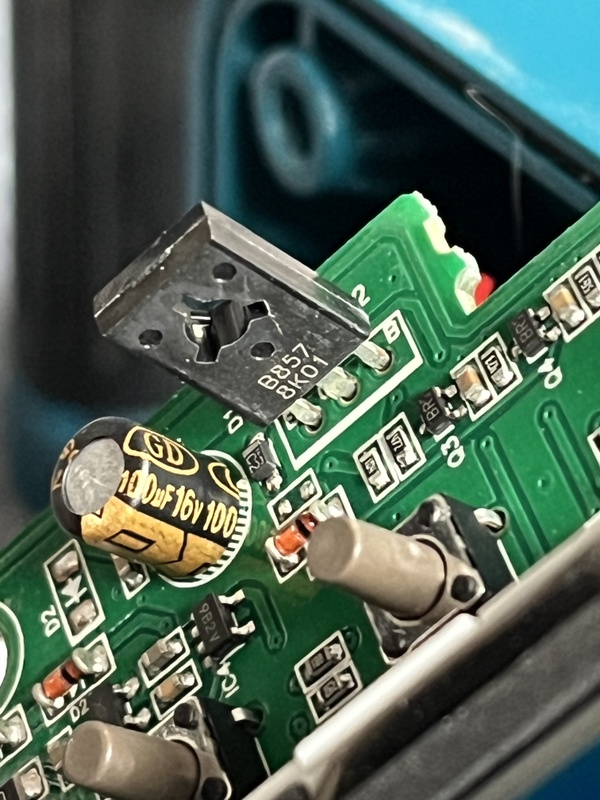

Er zit in de radio een power-PCBtje welke van alle spanningsbronnen onder andere 5 volt maakt. Die zou ik kunnen gebruiken maar die is altijd powered en dan zou de BT module de accu leeg laten lopen op termijn.
De power button is geen fysieke onderbreker dus ik heb verder moeten zoeken.
Er zit intern een losse DAB+ module op de printplaat, de Frontier Silicon FS0244-6. Ik kan helaas geen schema hiervan vinden maar tussen de twee pinnen op de hoek staat 3,3V op wanneer de radio aan staat (onafhankelijk van welke bron gekozen wordt) en niets wanneer de radio uit staat (nagemeten). Mijn voorlopige plan is om hier stroom voor de BT module af te tappen zodat deze netjes mee aan/uit gaat met de rest van de radio.
Dan heb ik in principe 3,3V.
BT ontvanger:
Nu ben ik dus op zoek naar een BT module met minimaal:
- BT 5.0 of nieuwer
- Line-out audio
- BT connect button
- 3.3V
- Antenne aansluiting? (ik heb de ruimte, hopelijk betere ontvangst)
- BT indicatie ledje
Deze Sinilink komt het dichtst bij maar heeft geen BT connectie knop en minimaal 3,7V. Dat laatste is nog te maken, dat eerste niet.
Deze CA6928 werkt wel op 3,3V maar geeft mij op de een of andere manier nog minder vertrouwen.
EMP, wat is nou eigenlijk je vraag?
Ik heb er twee:
- Weet iemand een BT bordje dat (meer) aan mijn wensen voldoet, of waar ik beter zou kunnen zoeken?
- Is de 3.3V van de DAB+ module aftappen een goed idee
