Zonnepanelen op een eigen aanlekschakelaar

[BqL]

Heren,

Enige tijd geleden heb ik zonnepanelen geplaatst. Dit heb ik gedaan met de volgende materialen:

10 x Trina Solar Vertex 405wp
1 x Growatt MIN 3600TL-X omvormer

Op dit moment is de groep voor mijn zonnepanelen verbonden met een aardlekschakelaar die wordt gedeeld met nog 3 andere groepen.

Nu wil ik eigenlijk de volgende stap nemen en een aparte aardlekschakelaar installeren die specifiek voor deze groep is en tevens een capaciteit van 300 mA heeft. Ik merk namelijk dat hij bij vochtig weer soms uitschakelt.

Nu denk ik dat ik dit zelf kan doen, maar ik twijfel over wat de beste keuze is. Moet ik bijvoorbeeld een ABB aardlekschakelaar van 2-polig, 40A en 300mA type A (F202) nemen en deze naast de huidige aardlekschakelaar plaatsen om de groep hierop aan te sluiten?

Eigenlijk ben ik opzoek naar jullie advies hoe ik dit het beste kan aanvliegen

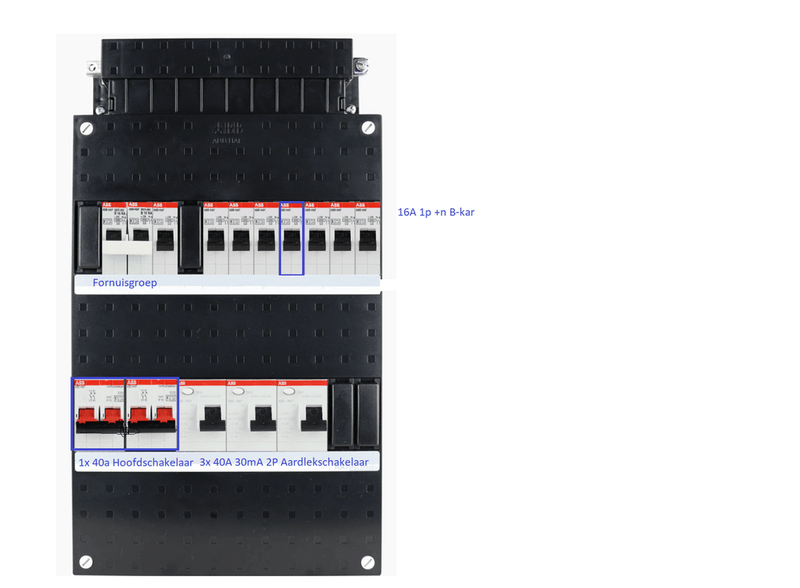

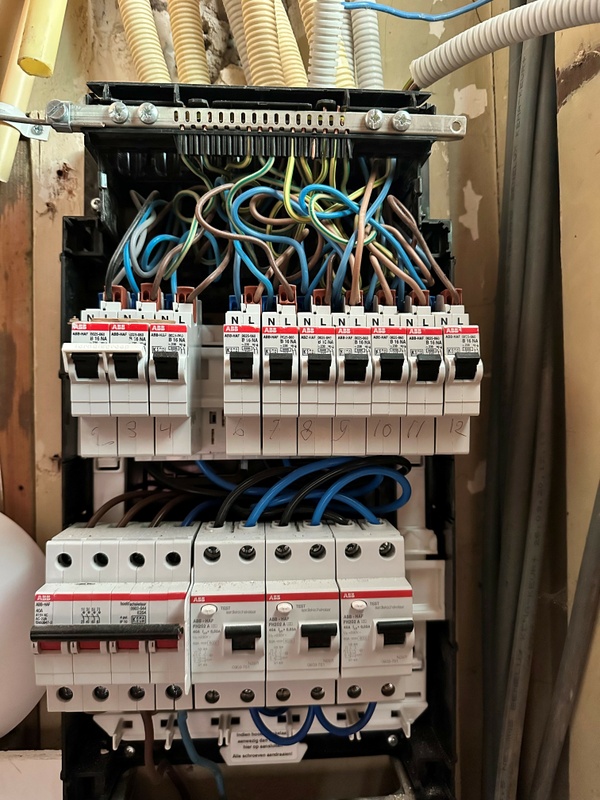

Zie de foto voor meer info:

[jeroen3]

Daar rechtsonder kun je een aardlekautomaat plaatsen.

[redbullwaning]

ik zal dan de rest laten voor wat het is en de omvormer een eigen alamat 300ma plaatsen.
https://www.sandervunderi...kautomaat-1p-n-300ma.html

[computerjunky]

Inderdaad een aardlek automaat ipv schakelaar.

Bij mij hebben ze het als volgt aangesloten en gekeurd: hoofdaansluiting > T splitter > op de ene kant de hoofdaansluiting en op de andere kanten de doorverbinding naar de aardlekautomaat van de zonnepanelen en de hoofdschakelaar (waar nu je hoofdkabels in gaan).

[computerjunky]

redbullwaning schreef op woensdag 5 juli 2023 @ 16:34:
ik zal dan de rest laten voor wat het is en de omvormer een eigen alamat 300ma plaatsen.
https://www.sandervunderi...kautomaat-1p-n-300ma.html

Bij mij zit er een 30ma tussen is 300 niet een beetje veel dan ?

[redbullwaning]

computerjunky schreef op woensdag 5 juli 2023 @ 16:39:
[...]


Bij mij zit er een 30ma tussen is 300 niet een beetje veel dan ?

meeste fabrikanten schrijven 300ma voor Growatt ook.

code:

NOTE :
The inverter has the function of detecting residual current and
protecting the inverter against residual current. If your inverter has to
equip a AC breaker which has the function of detecting residual
current ,you must choose a AC breaker with the rating residual
current more than 300mA.

[ericplan]

Je kan natuurlijk een beetje schuiven met de automaten in bovenste rij zodat je daar een aardlekautomaat kwijt kan. Dan heb je geen probleem met draadlengtes.

[ Voor 4% gewijzigd door ericplan op 05-07-2023 16:52 ]

[BqL]

Bedankt voor de antwoorden. Ik was al blij te horen dat ik een aardlekautomaat kan toevoegen in plaats van een aardlekschakelaar.

Dat betekent dat ik een ABB Aardlekautomaat 1P+N B16 300mA moet aanschaffen en deze rechtsonder moet plaatsen. Ik sluit de kabels van de zonnepanelengroep dan aan op de bovenkant van de automaat. Maar hoe sluit ik deze vervolgens aan op de hoofdschakelaar? @computerjunky noemde een T-splitsing. Hebben jullie een voorbeeld hoe ik dat in mijn situatie kan doen?

[ericplan]

Daar moet je in dit rijtje zoeken bij Sander. https://www.sandervunderi...dbrug-voor-groepenkasten/

Maar heb je draadlengte genoeg aan de bovenkant om je nieuwe automaat op de onderste rij te plaatsen?

[ Voor 29% gewijzigd door ericplan op 05-07-2023 17:17 ]

[BqL]

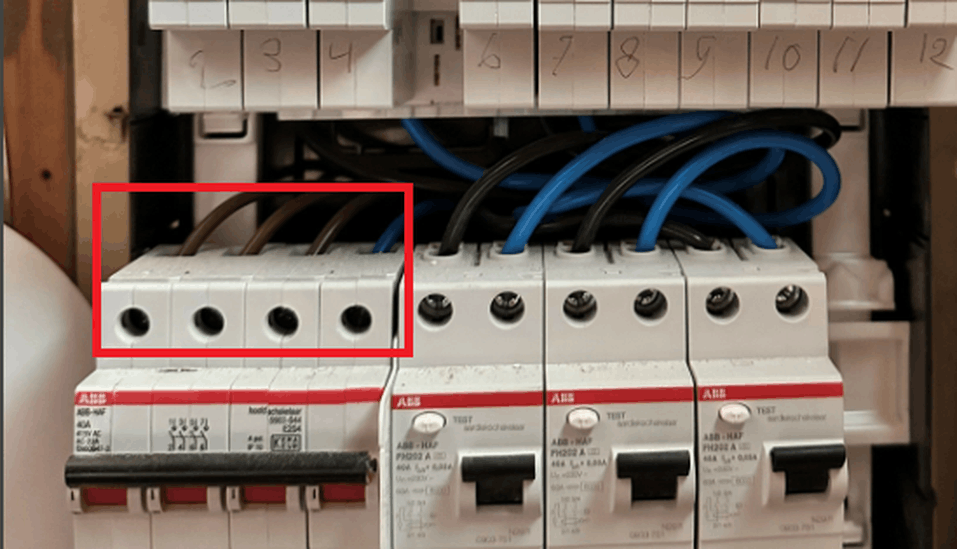

@ericplan klopt het dan dat ik de kabel in de rood gemarkeerde vlak vervang door een draadbrug van sandervunderink.nl. 1 uit einde gaat naar de orginele plek, de andere in de nieuwe aardlek automaat?

Dit doe ik dan voor bruin en blauw.

[TKroon]

Ik zeg het met de beste bedoelingen: als je deze vragen stelt kun je het beter door een elektricien laten doen. Ja, wellicht kun je het zelf. Maar een foutje en je huis is weg... Een elektricien is hier niet lang mee bezig, maar dan weet je wel zeker dat het veilig en goed is. Ik raad je aan om niet op een paar tientjes te gaan besparen.

[BqL]

@TKroon Je hebt gelijk. Ik probeer ook alleen maar mijn kennis op dit gebied te vergroten. Naar mijn gevoel is het geen ingrijpende wijziging, maar ik begrijp wel de risico's die ermee gepaard gaan.

Ik schaf de spullen aan en dan laat ik de installatie door een elektricien uitvoeren.

[DjVe]

Sowieso de 20A variant pakken om te voldoen aan de 80% belastbaarheid van de automaat (de omvormer doet 16A max).

Vervolgens op een van de fases en de neutraal een aftakblokje zetten. Daar steek je een aftakking in naar je ALAmat en de andere gebruik je voor interne transport in je kast.

En heel officieel moet er eigenlijk ook nog een 40A remautomaat tussen (of je moet een aardlekschakelaar op de PV fase vervangen voor een 63A) want 25A van het net + 16A PV komt boven de 40A die de aardlek mag hebben.

[ Voor 27% gewijzigd door DjVe op 05-07-2023 17:50 ]

[Ronald]

Met 63A moet je naar 10mm2 bedrading… maakt het niet simpeler.
Een 40A 30mA alamat in plaats van ALS is eenvoudiger bij gebrek aan ruimte voor remautomaat
