T5 TL5 lamp kaduk?

[rikkie52]

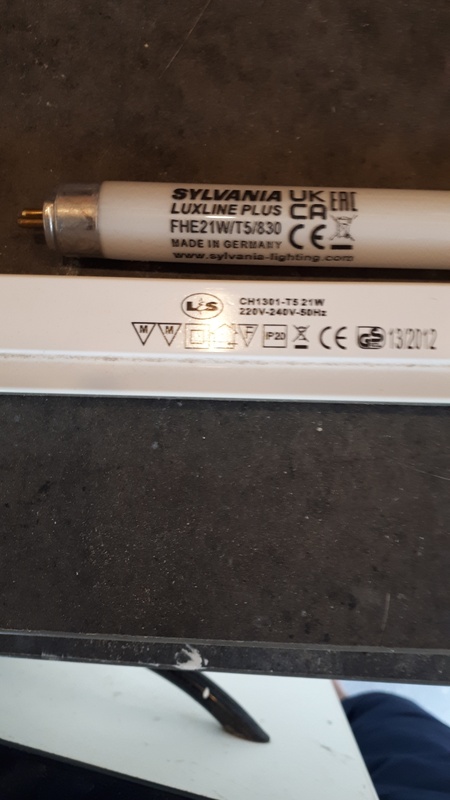

Hallo forum,

Ik heb deze combinatie armatuur/lamp. De lamp deed het niet meer, dus vervangen. Geen succes. Het armatuur wordt direct gevoed door netspanning. Als ik in het armatuur kijk zie ik wel een printplaatje (en ik ruik een vreemd brandluchtje🤔). Zou het printplaatje de functie van het vsa kunnen overnemen?

Alvast dank voor de reacties

[Noord27]

Staat er netspanning op het aansluitpunt (gemeten)?

[rikkie52]

Jazeker

[JukeboxBill]

Er bestaan elektronische voorschakelapparaten. Dat zal dus het printje zijn.

[rikkie52]

Als ik het printplaatje er tussen uit haal is dan de armatuur geschikt voor een LED lamp?

[D_Jeff]

Heb je nog een foto van de andere kant van de amatuur? (inc. starter -- indien aanwezig) ?

[rikkie52]

Er is geen starter, Jeff. Zie eerdere bericht van mij....

[SMSfreakie]

elektronisch voorschakelapparaat welke meteen de starter functie heeft...

[rikkie52]

Als ik het printplaatje er tussen uit haal is dan de armatuur geschikt voor een LED lamp?

[Hippocampus]

-irrelevant gebleken-

[ Voor 90% gewijzigd door Hippocampus op 04-07-2023 21:40 ]

[JukeboxBill]

rikkie52 schreef op dinsdag 4 juli 2023 @ 19:59:
Als ik het printplaatje er tussen uit haal is dan de armatuur geschikt voor een LED lamp?

De LED buizen, bedoeld voor een armatuur met elektronisch VSA hebben die VSA wel nodig, voor zover ik heb begrepen.
En de LED buizen, geschikt voor een conventionele VSA hebben een LED starter nodig, waar je geen plek voor hebt.

[rikkie52]

Dank voor de reacties, zal morgen een foto van het printplaatje posten

[JukeboxBill]

Hippocampus schreef op dinsdag 4 juli 2023 @ 20:15:
[...]

Men vraagt hier om een foto van het printplaatje, dan kan men meer vertellen. Nu is het nogal gokken wat er kan en niet kan.

Nee, dit werd gevraagd:

Heb je nog een foto van de andere kant van de amatuur? (inc. starter -- indien aanwezig) ?

[Hippocampus]

JukeboxBill schreef op dinsdag 4 juli 2023 @ 21:36:
[...]

Nee, dit werd gevraagd:

[...]

O sorry, dan laat maar zitten.

[OverTheTop]

JukeboxBill schreef op dinsdag 4 juli 2023 @ 20:20:
[...]
En de LED buizen, geschikt voor een conventionele VSA hebben een LED starter nodig, waar je geen plek voor hebt.

LED TL buizen hebben geen starter; ze worden direct aangesloten op de 230V met twee pennen aan één zijde (aan de andere zijde zijn de pennen meestal kortgesloten).
De 'starter' is alleen nodig als je het armatuur niet wilt verbouwen en is ofwel een directe kortsluitingplug, ofwel een enkele zekering van ca 1A

[rikkie52]

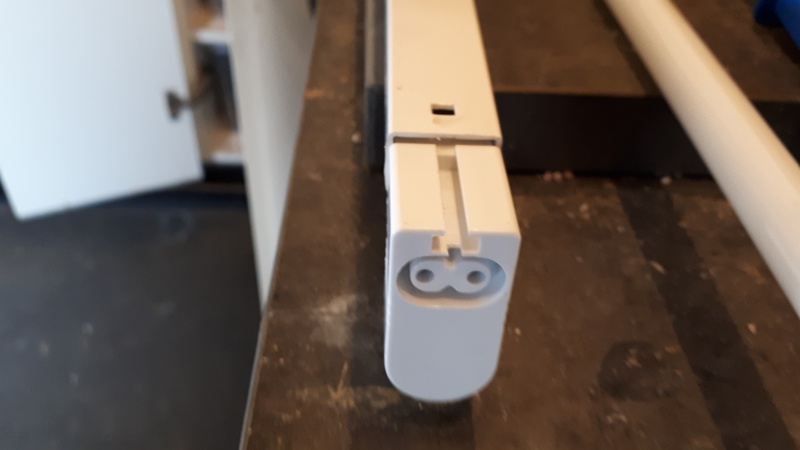

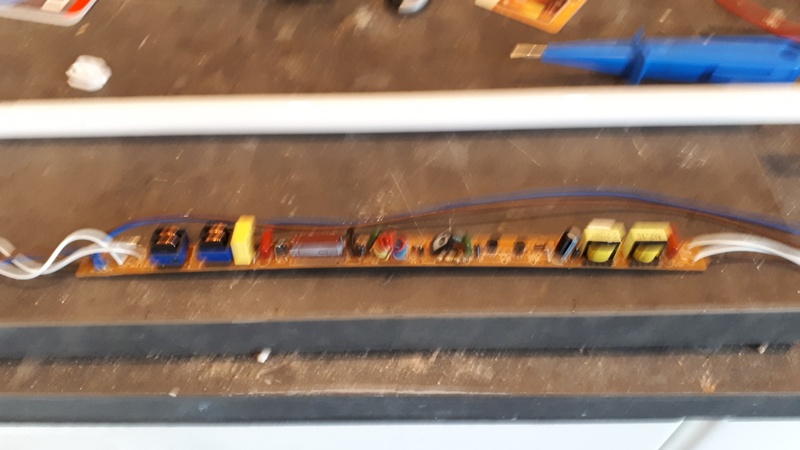

Hierbij de foto's van het printplaatje en de armatuur

[D-dark]

Printplaatje er tussenuit halen.
Gewoon rechtstreekse 220 verbinding en een led buis erin.

[rikkie52]

Mijn idee ook, thxs

[rikkie52]

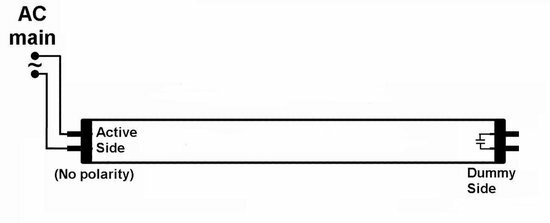

Zie schema, moet de dummy zijde worden kortgeleden?

[rikkie52]

Kortgesloten!

[D-dark]

rikkie52 schreef op woensdag 5 juli 2023 @ 12:23:
Kortgesloten!

Mag maar hoeft niet.
Zit er eigenlijk voor spek en bonen bij en dient alleen om de led balk op zijn plek te houden.
Je kan ook er vlak voor de bestaande kabels afknippen.

Kortsluiten doe je meer om te voorkomen dat mocht er een lekstroom op de behuizing komen een losliggende kabel niet even contact maakt. Maar recht afknippen en een stuk tape om het uiteinde is ook toereikend.

[ Voor 26% gewijzigd door D-dark op 05-07-2023 12:58 ]

[rikkie52]

Oke dank
