Buitenverlichting plaatsen - Elke lamp eigen lasdoos?

[The Executer]

Ik wil graag buitenverlichting op onze (aangebouwde, geschakelde) garage gaan monteren. Deze verlichting zal aan 3 zijden komen (Lange zijkant 3, achterkant 2, korte zijkant 1). Hiervoor heb ik al enige tijd een aantal Ikea Allarp liggen. Mooie degelijke buitenlamp, goed afgewerkt met rubbers etc. Hierin komen Ikea Tradfri lampen welke ik toe ga voegen aan de Hue hub om in een later stadium deze lampen gaan laten schakelen met 2 Hue Outdoor Motion sensors aan weerszijden van de garage. Deze lampen komen rechtstreeks op 230 volt. De stroomtoevoer ga ik aan de binnenzijde langs de muur voeren (3-aderige YmvK kabel). Enige vraag die ik nog heb waarover ik twijfel:

. Wat is de verplichting m.b.t. de stroomtoevoer naar de lamp? En wat is het meest praktische? Mijn idee op dit moment is om bij elke lamp aan de buitenzijde, aan de binnenzijde een lasdoos plaatsen en zo het laatste stukje naar de lamp te voorzien. Ik heb geen zin om een dubbele kabel door de muur te voeren en dit in de lamp te moeten zien prutsen. Daarom leek mij de oplossing met de lasdozen het makkelijkst. Kabel ene kant, kabel andere kant en een kabel naar boven of onder (mooiste is boven i.v.m. druppend water maar moet even kijken of dat gaat lukken)
Enig nadeel:
- Aantal lasdozen (6 stuks)
- Veel korte stukjes kabel (vooral naar de lamp, zullen stukjes van.. 25 cm ongeveer zijn)

Daarnaast: serieel of parallel aansluiten? Bij parallel maakt het iig niet uit wanneer er een lamp stuk gaat, de rest zal blijven werken.

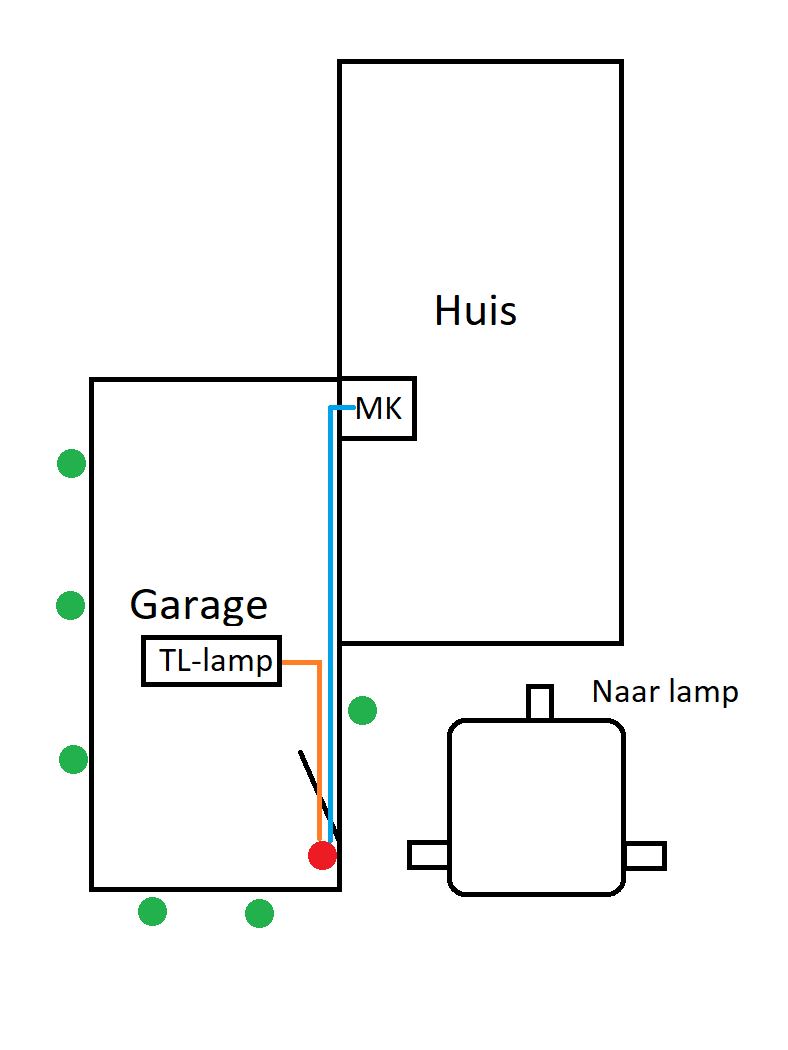

Tekening:
Rood: Huidig opbouw stopcontact / enkelvoudige schakelaar. Wordt vervangen door een dubbele schakelaar
Groen: Gewenste punten lampen`
Blauw: Voedende kabel uit meterkast
Oranje: Kabel naar bestaande TL verlichting, deze zal op de 2e schakelaar komen (zit nu op de huidige enkelvoudige)

[ Voor 6% gewijzigd door The Executer op 03-07-2023 21:06 ]

[wm1234]

Waar ga je je stroom vandaan halen? Vanuit punt rood?

Als dat zo is kan je 1 kabel trekken van rood naar groen aan de rechterzijde met een lasdoos bij het rode punt.

Daar zou je ook misschien ook het groene punt direct naast rood mee kunnen doen.

En dan vanuit het rode punt een buis doortrekken naar de rest van de punten en een kleine lasdoos nemen per punt en vanuit daar weer doorlussen. Altijd groen bij groen, bruin bij bruin en blauw bij blauw in de lasklem. Zwart is een schakeldraad, dat is niet nodig en je zou de lampen ook aan een smartschakelaar kunnen hangen.

Serieel / Parralel schakelen wil je ze allemaal aan elkaar verbonden hebben? Je kan ze toch apart regelen via je smart lampen.

Ik zou bij elke lamp je groene / blauwe / bruine draad (fase) naar een lasklem (wago) brengen in je lasdoos met een buis eromheen en niet geschakeld.

Vergeet ook niet alle kabels in (flexibele) pvc buizen te doen en klemmetjes / houders om de 40 / 50 cm

[ Voor 19% gewijzigd door wm1234 op 03-07-2023 21:02 ]

[JukeboxBill]

Bij netspanning 230V kan je niet serieel aansluiten zoals kerstverlichting. Want anders zou elke lamp maar 230/6 = 38 Volt krijgen.
Dus doorlussen met 2 kabels naar elke lamp en daar alle 3 fasedraden verbinden en alle 3 nul draden verbinden.
Of met de lasdozen doen. Dat zou mijn voorkeur hebben en daar is geen elektrotechnisch bezwaar tegen.

[wm1234]

Precies wat hierboven wordt gezegd, Serieel / Parralel is vooral voor led lampjes op 12v, allemaal in een schakel of allemaal apart terug naar 1 transformator punt.

Qua montage van de lampen, je hangt ze op en prikt een gaatje in de muur met een boormachine, zodat je kabel er doorheen kan en die sluit je weer aan op je lasdoos, afhankelijk van de hoogte zodat de kabel mooi bovenin of onderin je lasdoos uitkomt en vanuit daar las je weer door.

[ Voor 46% gewijzigd door wm1234 op 03-07-2023 21:05 ]

[The Executer]

wm1234 schreef op maandag 3 juli 2023 @ 20:57:
Waar ga je je stroom vandaan halen? Vanuit punt rood?

Als dat zo is kan je 1 kabel trekken van rood naar groen aan de rechterzijde met een lasdoos bij het rode punt.

Daar zou je ook misschien ook het groene punt direct naast rood mee kunnen doen.

Punt rood is inderdaad mijn startpunt, maar zou ook blauw kunnen worden (Zie geüpdatete tekening) door vanuit de lasdoos aan de muur tegen de meterkast aan een extra wartel te plaatsen en een extra kabel plaatsen.

En dan vanuit het rode punt een buis doortrekken naar de rest van de punten en een kleine lasdoos nemen per punt en vanuit daar weer doorlussen. Altijd groen bij groen, bruin bij bruin en blauw bij blauw in de lasklem. Zwart is een schakeldraad, dat is niet nodig en je zou de lampen ook aan een smartschakelaar kunnen hangen.

Ik wil eigenlijk wel een reguliere schakelaar er tussen houden voor noodgeval / moeten resetten van de lampen. De schakelaar zal regulier gewoon ingeschakeld blijven.

Serieel / Parralel schakelen wil je ze allemaal aan elkaar verbonden hebben? Je kan ze toch apart regelen via je smart lampen.

Ik zou bij elke lamp je groene / blauwe / bruine draad (fase) naar een lasklem (wago) brengen in je lasdoos met een buis eromheen en niet geschakeld.

Dit was inderdaad ook mijn idee.

Vergeet ook niet alle kabels in (flexibele) pvc buizen te doen en klemmetjes / houders om de 40 / 50 cm

Komt goed, horizontaal bij de muur langs ga ik netjes beugelen, alleen het kabeltje naar de lamp is dusdanig kort dat deze niet hoeft (<30 cm).

JukeboxBill schreef op maandag 3 juli 2023 @ 20:58:
Bij netspanning 230V kan je niet serieel aansluiten zoals kerstverlichting. Want anders zou elke lamp maar 230/6 = 38 Volt krijgen.
Dus doorlussen met 2 kabels naar elke lamp en daar alle 3 fasedraden verbinden en alle 3 nul draden verbinden.
Of met de lasdozen doen. Dat zou mijn voorkeur hebben en daar is geen elektrotechnisch bezwaar tegen.

Check. Iets te lang geleden dat ik met serieel / parallel bezig ben geweest, thanks.

Met lasdozen is denk ik wel veruit de mooiste en meest veilige oplossing. Iets meer werk, maar dan is het ook netjes.

wm1234 schreef op maandag 3 juli 2023 @ 21:01:
Precies wat hierboven wordt gezegd, Serieel / Parralel is vooral voor led lampjes op 12v, allemaal in een schakel of allemaal apart terug naar 1 transformator punt.

Qua montage van de lampen, je hangt ze op en prikt een gaatje in de muur met een boormachine, zodat je kabel er doorheen kan en die sluit je weer aan op je lasdoos, afhankelijk van de hoogte zodat de kabel mooi bovenin of onderin je lasdoos uitkomt en vanuit daar las je weer door.

Komt goed, ga gebruik maken van de reeds open stootvoegen dus geen geboor (Houd ik niet van in ons mooie huisje . Compleet bullshit natuurlijk, maar ik heb bij vrienden wel eens gatenkaas gezien, niet normaal ). . Ik weet, die zijn bedoeld voor verluchting, maar er zitten boven 2 keer zoveel stootvoegen in als dat ik lamppunten wil en dan zitten er onder ook nog eens zoveel stootvoegen. Daarnaast zitten er nog eens 3 plastic roosters van 10*15 ofzo bovenaan over de lange zijde en 2 over de achterzijde, dus dit levert geen problemen op.

Edit: Overigens markeer ik nu het antwoord van @wm1234 als beste, maar dat geldt voor jullie allebei .

[ Voor 5% gewijzigd door The Executer op 03-07-2023 21:17 ]
