mounting screws noctua nh-l9i met een asrock E3C246D4M-4L mo

[mrmvergeer]

Mijn vraag
Ik heb een noctua nh-l9i cooler en asrock E3C246D4M-4L moederbord gekocht. Volgens de websites zijn ze compatible https://ncc.noctua.at/coo.../ASRock%20Rack/LGA%201151. Maar de mounting screws zijn te kort: ze bereiken vanaf de backplate de cooler niet. Noctua levert ook erg lange schroeven mee, maar die zijn veeeel te lang.

Wat ik al gevonden of geprobeerd heb
Ik heb even in mijn eigen voorraad schroeven gezocht maar geen alternatieven gevonden.
Andere fora geven vooralsnog geen uitsluitsel. Ook de site van Noctua geeft geen uitsluitsel.

Zie ik iets over het hoofd? Of moet ik inderdaad nieuwe / andere schroeven bestellen?
Dank alvast

[Dagion]

Zitten de brackets/clips op de koeler niet ondersteboven? Heb deze zelf op verschillende sockets 115x/1200 gehad en is een heel simpele montage. De lange schroeven zijn overigens om de A9x14 fan te vervangen voor een reguliere 92mmx25mm fan.

[mrmvergeer]

Dank voor je reactie. Het probleem is dat de schroeven niet eens aan de bovenkant tevoorschijn komen. Of de schroeven zijn te kort, of het motherboard is te dik.ik zal straks fotos uploaden

Groeten

[JukeboxBill]

We create and update our compatibility lists with the utmost care. Unfortunately, motherboard manufacturers tend to change certain components and heatsinks without pointing it out by using corresponding revision names. If you run into problems while installing our coolers on one of the motherboards listed as being compatible, please don't hesitate to contact our support team at [e-mail]

Maar als de schroeven te kort zijn, dan is het toch logisch dat je langere moet hebben?

[Hero of Time]

Foto's zeggen zo veel meer dan woorden. Maak dus even foto's, dan ziet men wat je hebt en (verkeerd) doet.

[nelizmastr]

Idd eerst maar eens foto’s van het geheel

Je kunt altijd nog de te lange schroeven inkorten met een ijzerzaag

[Dagion]

mrmvergeer schreef op zaterdag 24 juni 2023 @ 09:25:
Maar de mounting screws zijn te kort: ze bereiken vanaf de backplate de cooler niet. Noctua levert ook erg lange schroeven mee, maar die zijn veeeel te lang.

De L9i heeft overigens geen bijgeleverde backplate en heeft er ook geen nodig voor zover ik weet.

[ Voor 11% gewijzigd door Dagion op 24-06-2023 13:12 ]

[mrmvergeer]

hier zijn de foto's.

[ Voor 97% gewijzigd door mrmvergeer op 24-06-2023 13:18 ]

[mrmvergeer]

nelizmastr schreef op zaterdag 24 juni 2023 @ 12:37:
Idd eerst maar eens foto’s van het geheel

Je kunt altijd nog de te lange schroeven inkorten met een ijzerzaag

Niet ideaal, maar onduidelijk waarom ze uberhaupt meegeleverd zijn

[mrmvergeer]

Dagion schreef op zaterdag 24 juni 2023 @ 13:02:
[...]

De L9i heeft overigens geen bijgeleverde backplate en heeft er ook geen nodig voor zover ik weet.

Klopt, design is simpel en doeltreffend. Afgezien van de issue met de schroeven

[Dagion]

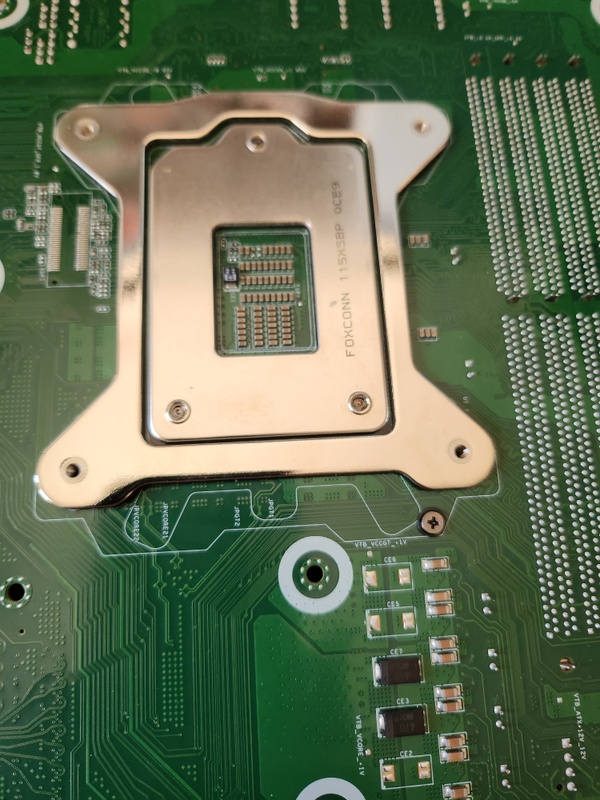

Zonder die zilveren backplate kan je die standaard schroeven gebruiken. De langere schroeven zijn om de slim fan te vervangen voor een fan van reguliere dikte (25mm).

Een gewone socket 1151 heeft die backplate niet, lijkt haast wel gemaakt voor een specifieke koeler? Die van bovenaf erin geschroefd wordt (zoals in de manual van het moederbord). Ik zou niet van onderen gaan schroeven door de backplate heen, dan kom je misschien in de knel qua ruimte onder je moederbord.

[ Voor 27% gewijzigd door Dagion op 24-06-2023 13:25 ]

[mrmvergeer]

Dagion schreef op zaterdag 24 juni 2023 @ 13:24:
Zonder die zilveren backplate kan je die standaard schroeven gebruiken. De langere schroeven zijn om de slim fan te vervangen voor een fan van reguliere dikte (25mm).

Een gewone socket 1151 heeft die backplate niet, lijkt haast wel gemaakt voor een specifieke koeler? Die van bovenaf erin geschroefd wordt (zoals in de manual van het moederbord). Ik zou niet van onderen gaan schroeven door de backplate heen, dan kom je misschien in de knel qua ruimte onder je moederbord.

Ik ben niet bekend met de ander 1151 moederborden qua backplates. In ieder geval gaf Noctua aan dat het compatible is/was. Misschien heeft Asrock dit moederbord in de tussentijd stiekem aangepast?

Ik ga eens op zoek naar schroeven de wel lang genoeg zijn. In het uiterste geval kan ik de lange inkorten en met goede washers toch de cooler installeren.
dank voor je reactie

[PROnline]

Die buitenste backplate moet er vanaf. Fohnen does-the-trick volgens dit topic:
https://linustechtips.com...dComment&comment=14636072

[CH4OS]

@mrmvergeer De backplate is niet nodig inderdaad, zoals anderen al zeggen. Ik had vandaag bijna hetzelfde aan de hand*, met een ander moederbord, maar wel met dezelfde koeler. Ik herken de backplate ook helemaal niet, overigens, als die bij de koeler zat heb ik hem in elk geval nooit gebruikt. De koeler is ook weer niet zo heel zwaar dat een backplate überhaupt nodig zou moeten zijn.

* Maar ik zat gewoon even onhandig te wezen, uiteindelijk is het wel gelukt

[ Voor 30% gewijzigd door CH4OS op 24-06-2023 15:10 ]

[mrmvergeer]

PROnline schreef op zaterdag 24 juni 2023 @ 15:01:
Die buitenste backplate moet er vanaf. Fohnen does-the-trick volgens dit topic:
https://linustechtips.com...dComment&comment=14636072

[Afbeelding]

Dank, duidelijk. Dit is voor het eerst dat ik een fohn ga gebruiken.
Ik ben benieuwd. in ieder geval kan ik door.

[mrmvergeer]

CH4OS schreef op zaterdag 24 juni 2023 @ 15:06:
@mrmvergeer De backplate is niet nodig inderdaad, zoals anderen al zeggen. Ik had vandaag bijna hetzelfde aan de hand*, met een ander moederbord, maar wel met dezelfde koeler. Ik herken de backplate ook helemaal niet, overigens, als die bij de koeler zat heb ik hem in elk geval nooit gebruikt. De koeler is ook weer niet zo heel zwaar dat een backplate überhaupt nodig zou moeten zijn.

* Maar ik zat gewoon even onhandig te wezen, uiteindelijk is het wel gelukt

Dank voor de info. Het moederbord wordt in een serverrack ingebouwd (vandaar de lage cooler, dus het moederbord komt sowieso horizontaal te liggen.
Aan het werk :-)

[mrmvergeer]

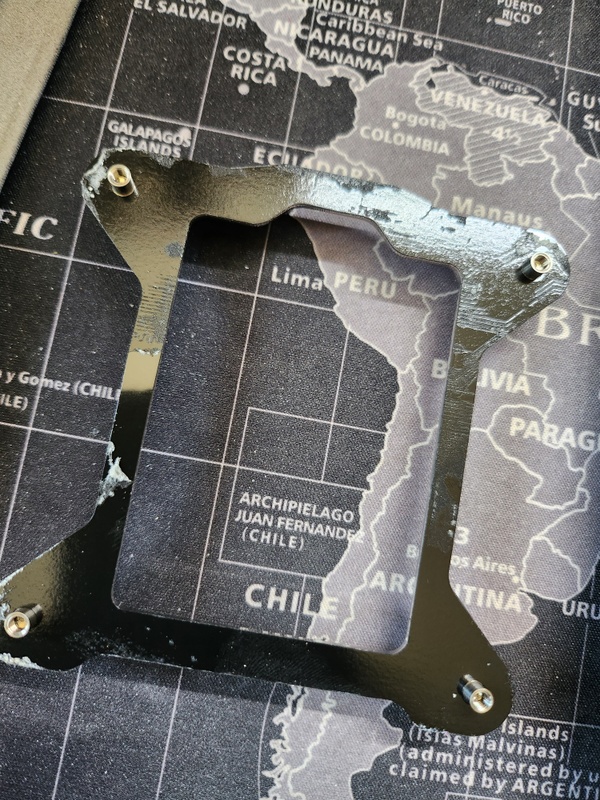

update: backplate is eraf :-) Met behulp van de high-end fohn heb ik de buitenste backplate verhit, meestal gebruikmakend van een kartonnetje om de hitte een beetje weg te houden bij de binnenste (baat het niet, schaad het niet). Eerst wilde ik het een en ander met een spatel tussen de backplate en het moederbord loswrikken. Maar tock avanaf gezien wegens het potentieel beschadigen van het moederbord. Ik heb de mountingscrews erin gedraagd die houvast gaven om voorzichtig aan de backplate te trekken. Die werden overigens wel erg heet - spreekt voor zich - dus iets van handschoenen is aan te raden.
Langzaam kwam eerst de ene kant los, waarna ik de andere zijde nog verwarmde en voila (dat is frans) het was los :-). Eerst nog even de lijmresten verwijderen en dan later vandaag monteren in het rack. Dat zal; verder wel los lopen (figuurlijk gesproken).

groeten
Maurice

[PROnline]

@mrmvergeer Je bent nog één foto vergeten. We willen je noctua wel zien shinen op z'n nieuwe socket!

[mrmvergeer]

PROnline schreef op maandag 26 juni 2023 @ 12:21:
@mrmvergeer Je bent nog één foto vergeten. We willen je noctua wel zien shinen op z'n nieuwe socket!

haha ik probeer de suspense een beetje op te voeren. Hier zelfs twee foto's . Later deze week ga ik de server verder afmaken.
