Genoeg usb headers voor case?

[Jammie]

Ik wil voor het eerst mijn eigen pc bouwen (AMD). Ik probeer me zo goed mogelijk in te lezen en begrijp de meeste onderwerpen, maar ik snap niet hoe het werkt met de usb aansluitingen.

Ik zoek een?
Ik wil graag weten of de usb headers op dit moederbord uitvoering: ASUS ROG Strix B650E-F GAMING WIFI toereikend zijn voor deze case uitvoering: Fractal Design Define 7 Compact Zwart

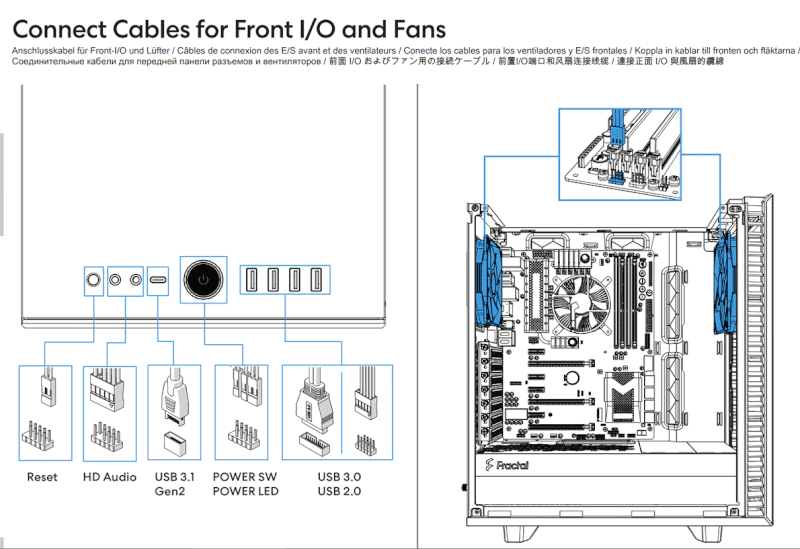

Een van de redenen waarom ik de Define 7 Compact wil kopen is vanwege de vele usb aansluitingen op de voorzijde van de case. Voorzover ik begrijp heeft deze case hiervoor de volgende aansluitingen op het moederbord nodig (zie screenshot uit de handleiding):
1 x USB 3.1 Gen2
1 x USB 3.0
1 x USB 2.0

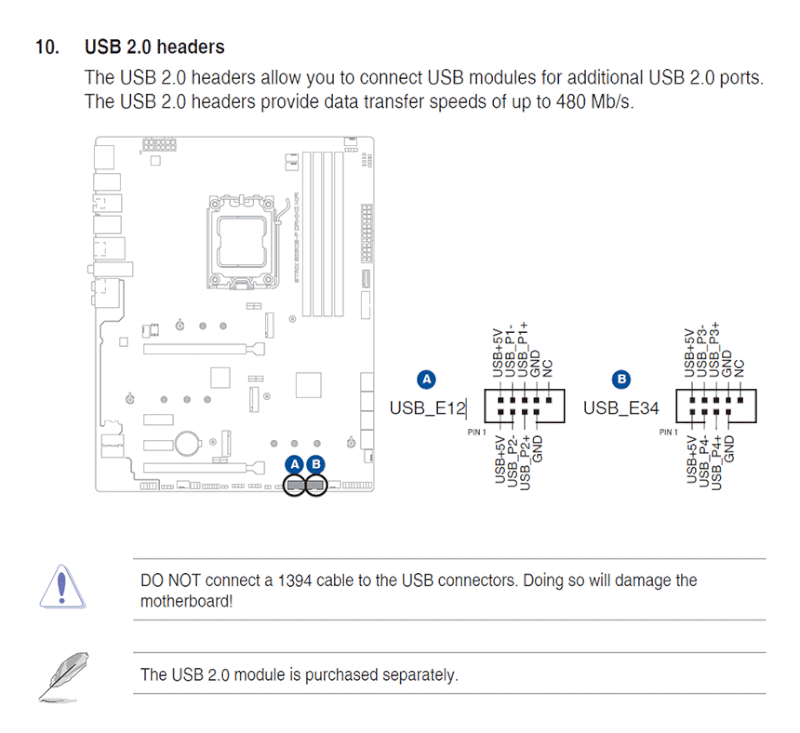

Op het Asus moederbord dat ik graag wil zie ik maar 2 usb connectors (zie screenshot). Hoe ga ik hiermee om?



Heb je bepaalde (merk)voorkeuren?
Een AMD-systeem. Hopelijk straks met de Radeon RX 7800 XT en een bijpassende AMD-cpu.

[Raphire]

Eerst wat achtergrond info:
Interne usb poorten (of headers) zijn enkel pinnen op het moederbord, en zijn daardoor wat moeilijk te herkennen.

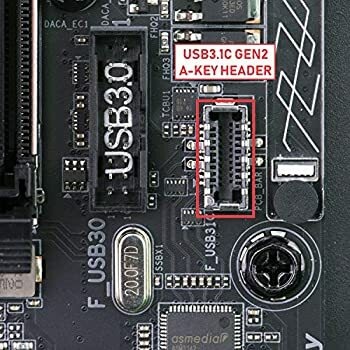

De twee header die je noemt in je post zijn USB2. De andere USB headers zien er anders uit. De USB3 headers zijn wat groter, en de USB3.1 (USB-C) headers hebben een metalen connector die er weer wat anders uit ziet. Hier ter illustratie een USB 3 header naast een USB3.1 (USB-C) header:

Qua mogelijkheden verschillen deze headers ook best enorm. Elke USB2 header is genoeg voor twee USB2 (480 mbit) poorten, elke USB3 header is genoeg voor 2 USB3 (5gbit) poorten, en elke USB3.1 (USB-C) header is goed voor 1 USB-C (10gbit) poort

Om terug te komen op je vraag:

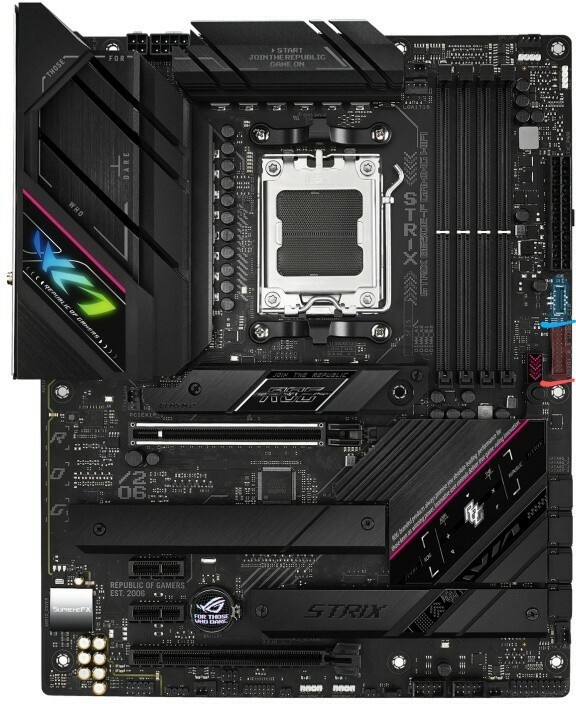

De USB3 en USB3.1 (USB-C) headers zitten aan de rechterzijde van dit moederbord, net onder de grote 24pin header. Ik heb ze rood en blauw gemarkeerd:

Het moederbord wat je noemt heeft dus genoeg aansluitingen. Eigenlijk zul je uberhaupt weinig moderne moederborden vinden die niet deze aansluitingen hebben.

[ Voor 97% gewijzigd door Raphire op 15-06-2023 02:34 ]

[Jammie]

@Raphire Bedankt voor je snelle antwoord. Ik zie inderdaad wat je bedoelt. Thanks!
