Hoe heet dit licht schakel systeem?

[mindcre8r]

Mijn vraag

Bij mijn opa en oma in het strakke appartement wordt gebruik gemaakt van een schakelsysteem om de verlichting aan en uit te zetten, dit wordt gedaan met oude afstandsbedieningen die uit elkaar vallen van ellende

Relevante software en hardware die ik gebruik

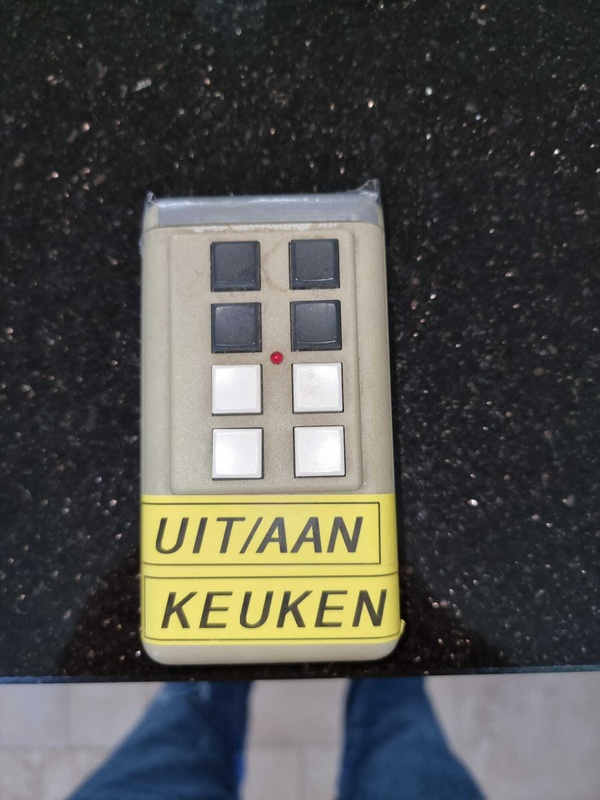

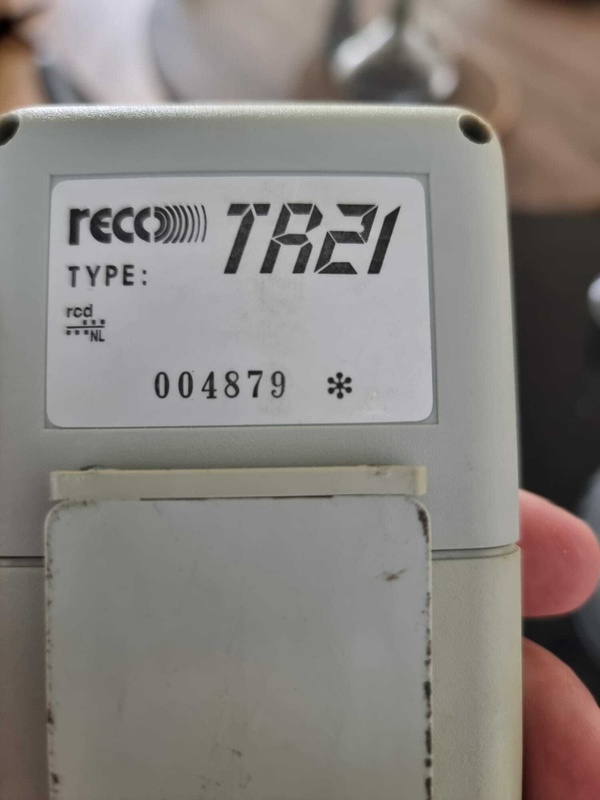

Zie de volgende afbeeldingen:







Wat ik al gevonden of geprobeerd heb

Alles zit weggewerkt achter strakke plafonds en wanden, ik heb al op de plek waar normaal een vaste lichtschakelaar de dekplaat verwijderd maar daar zit niks, het zit dus in de plafonds, dat is niet zo makkelijk om bij te komen (zeg maar helemaal niet zonder schade aan te richten).

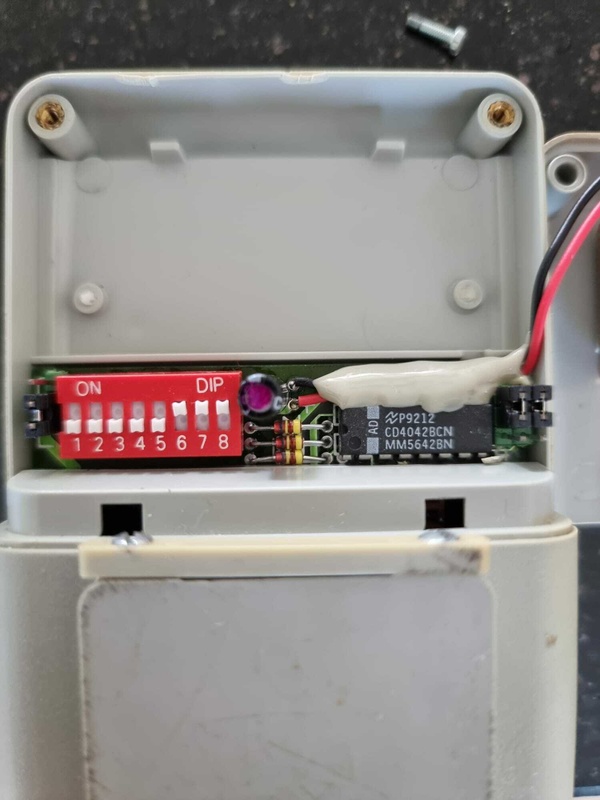

Ik ben dus opzoek naar afstandsbedieningen die ik als vervanger zou kunnen inregelen, gezien de dipswitch in de afstandbediening verwacht ik dat dit moet kunnen, maar wat pak je hiervoor?

[DukeBox]

Het lijk ook op het ouderwetse 433MHz klikaan klikuit / elro systeem, dat werkte ook met 8 dip switches voor de code. Kan je hem verder openmaken om de frequentie vast te stellen?

[mindcre8r]

DukeBox schreef op vrijdag 9 juni 2023 @ 10:33:
Het lijk ook op het ouderwetse 433MHz klikaan klikuit / elro systeem, dat werkte ook met 8 dip switches voor de code. Kan je hem verder openmaken om de frequentie vast te stellen?

verder open dan dit ging het niet, dan moet ik hem openbreken.

[DukeBox]

Ken je iemand met een rflink / rfxcom o.i.d.? Dan kan je kijken of er een bekend signaal uitkomt (als het daadwerkelijk 433MHz is). Zit de ontvanger ingebouwd of kan je daar ook nog iets vinden?

[ Voor 19% gewijzigd door DukeBox op 09-06-2023 11:24 ]

[mindcre8r]

DukeBox schreef op vrijdag 9 juni 2023 @ 11:23:
Ken je iemand met een rflink / rfxcom o.i.d.? Dan kan je kijken of er een bekend signaal uitkomt (als het daadwerkelijk 433MHz is). Zit de ontvanger ingebouwd of kan je daar ook nog iets vinden?

die ken ik niet, maar er ligt een oude die het niet meer doet, die zal ik openbreken. zal het hier posten.
Bedankt zover! de ontvangers kan ik niet bij omdat die dus strak zitten weggewerkt.

[Marzman]

Als je het nog doet kun je het misschien gewoon proberen met een lerende afstandbediening. Zoiets?
https://www.allekabels.be...0NdWtqNFhGqhoCZq0QAvD_BwE

[DukeBox]

Marzman schreef op vrijdag 9 juni 2023 @ 11:39:
Als je het nog doet kun je het misschien gewoon proberen met een lerende afstandbediening.
Zoiets? https://www.allekabels.be...rt-afstandsbediening.html

Die kan je niets leren, heeft vaste codes.

[ Voor 15% gewijzigd door DukeBox op 09-06-2023 12:23 ]

[Señor Sjon]

BK >>> SH

[Puch-Maxi]

Als je een DVB-T USB (RTL-SDR) ontvanger hebt, dan kun je bijvoorbeeld met SDRSharp kijken op welke frequentie de afstandsbediening werkt. Als het inderdaad 433MHz is, dan kun je het met rtl_433 proberen te decoden .

[Sharky]

Puch-Maxi schreef op vrijdag 9 juni 2023 @ 14:01:
Als je een DVB-T USB (RTL-SDR) ontvanger hebt, dan kun je bijvoorbeeld met SDRSharp kijken op welke frequentie de afstandsbediening werkt. Als het inderdaad 433MHz is, dan kun je het met rtl_433 proberen te decoden .

Denk je dat iemand die een dergelijke vraag stelt dit gaat doen? Ik snap dat je behulpzaam wilt zijn, maar misschien moet je de stappen wat kleiner maken

[mindcre8r]

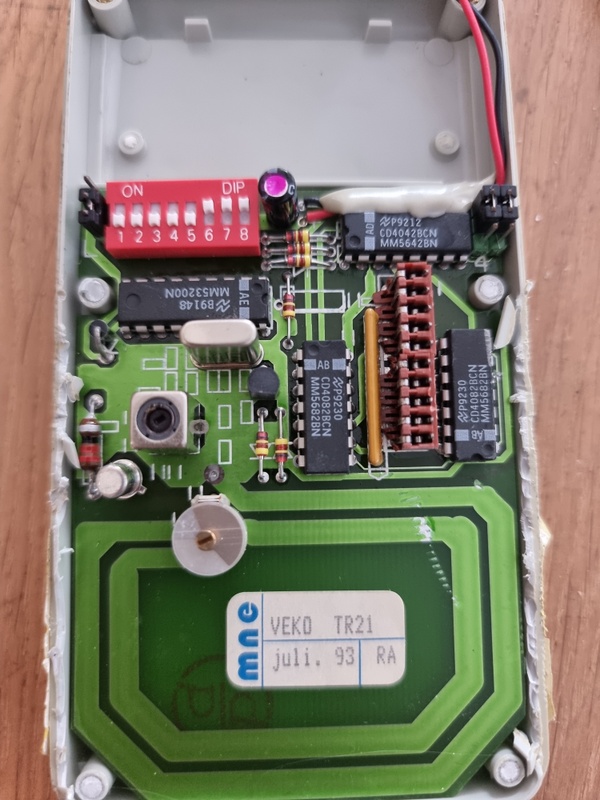

Heb er even 1 gesloopt in zijn totaal. Zegt het jullie nu meer toevallig?

[Puch-Maxi]

Dat is een Veko TR21 van https://www.veko.com/nl/. Maar ik kan er verder nog niet zoveel over vinden .
De IC boven is een MM53200N https://www.farnell.com/datasheets/105708.pdf 49Mhz of 300Mhz

[ Voor 46% gewijzigd door Puch-Maxi op 11-06-2023 12:09 ]

[evilution]

Doen de afstandsbedieningen het nog? Als het alleen gaat om de behuizing kun je wellicht kijken of je ergens een nieuwe behuizing kan laten printen?

[BCC]

Flipper lenen van iemand ?

[ Voor 3% gewijzigd door BCC op 11-06-2023 14:08 ]

[Puch-Maxi]

BCC schreef op zondag 11 juni 2023 @ 14:05:
Clipper lenen van iemand ?

Bedoel je een Flipper Zero?

[BCC]

Puch-Maxi schreef op zondag 11 juni 2023 @ 14:07:
[...]

Bedoel je een Flipper Zero?

Autocorrect 🙈

[Klippy]

Het lijkt niet op 433Mhz zou ik zeggen, die antenne vooral niet, misschien 868Mhz, maar ik weet het ook niet zeker.
Denk dat dit lastig wordt, het is ook 30 jaar oud, dat is van voordat alles op internet stond, dus ik kan er ook niks op vinden.

Misschien toch eens onder een lamp in het plafond in de inbouwdoos kijken of daar wat zit, kan ook een centraal systeem zijn ergens. Daar haal je misschien meer informatie uit qua frequentie of een type naam.
Er zullen ook niet veel bedrijven zijn die zich met zo'n oud systeem gaan bezighouden, dus misschien is vervangen een betere optie op den duur.

Is het een koop of huur appartement? Bij huur kan je de verhuurder gewoon inschakelen om het op te lossen. Bij koop heeft het na 30 jaar wel zijn geld opgebracht en is het gewoon afgeschreven.

[FrankHe]

Wow, dat is een mooi museumstuk, met CD4000 serie CMOS IC's in DIP package, geweldig om te zien!

[ Voor 7% gewijzigd door FrankHe op 11-06-2023 18:58 ]

[Puch-Maxi]

Als je de lengte van de antenne opmeet, dan kunnen we misschien de frequentie uitrekenen .

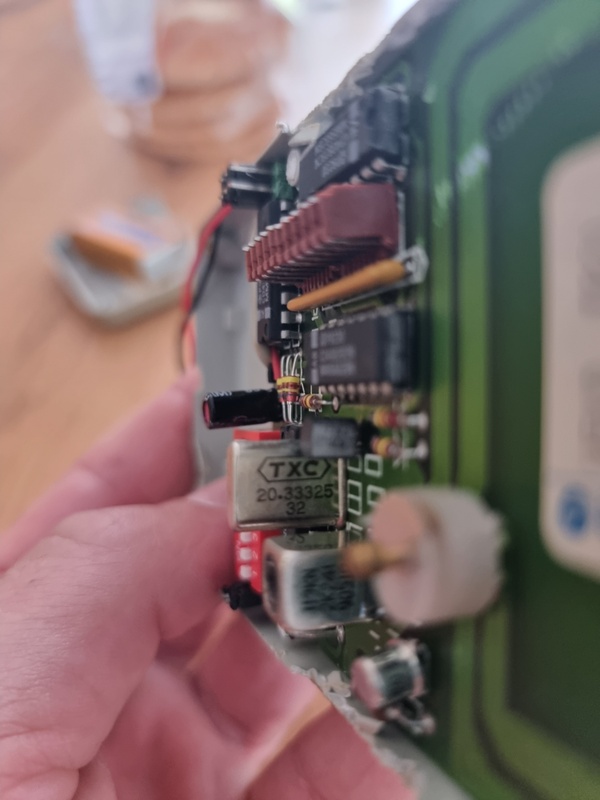

Het kristal lijkt 20.33325Mhz wat zou de multiplier zijn?

[mindcre8r]

Ondertussen contact met Veko op aanraden van hier, ze hebben vervangende zenders. het gaat goedkomen! dank!

[Puch-Maxi]

Top!
