Lamp restauratie

[Ar__jen]

Hiya!

Ik post hier niet al te vaak maar ben even lost. Ik dacht d’r zitten hier aardig wat knappe koppen dus misschien weet iemand hier wel hoe ik dit ga oplossen. Ik ben bezig met het repareren/restaureren van een oude scharnier lamp. De verschillende armen zitten aan elkaar doormiddel van spacers en een soort van zeilringen

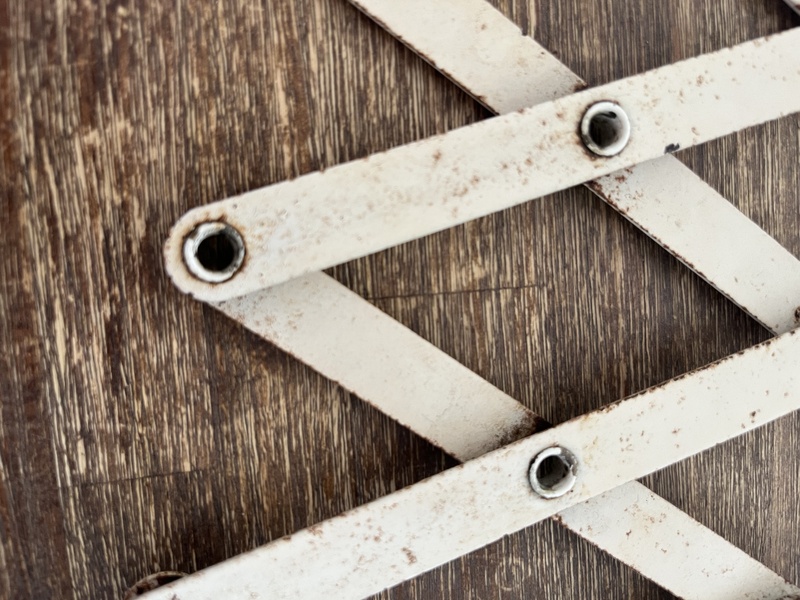

Nu moesten deze wel uitelkaar om de armen goed te kunnen schuren/verven. Ik heb dus de eindoogjes met een dremel afgeschuurd om alles los te kunnen krijgen.



Alle spacers zijn nog bruikbaar. Nu wil ik ze later natuurlijk weer aan elkaar krijgen maar ik kom niet verder dan zeilringen zoals deze:
https://www.hoofs-stoffen...HXA63FbUfkGRoCPRsQAvD_BwE

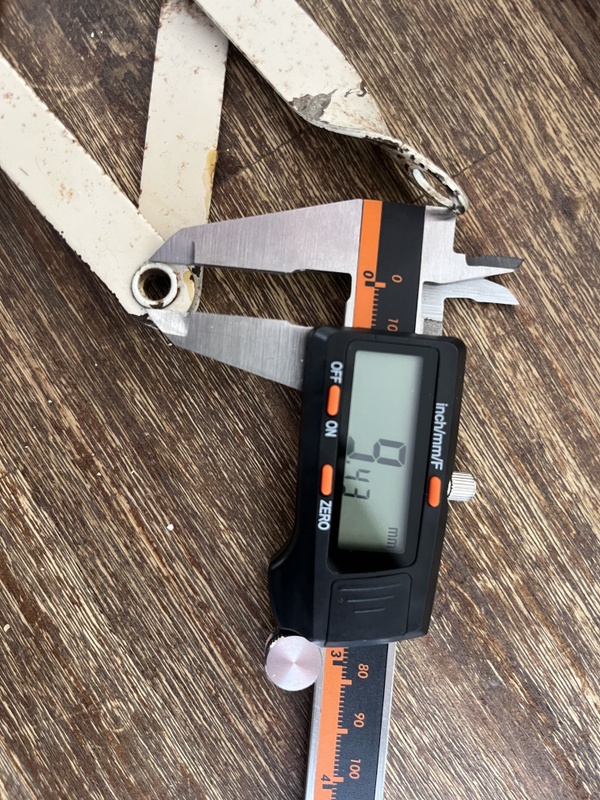

Probleem daarbij is dat deze niet hoog genoeg zijn. De hoogte is rond de 8mm. De diameter rond de 9 voor de buitenmaat, rond de 6 voor de binnenmaat. Schroeven/boutjes zijn geen optie omdat de verbinding hol moet zijn. De stroomkabel van de lamp loopt er namelijk doorheen.







Iemand enig idee met wat voor tools/items/schroeven/zeilringen/supergoednieuwidee ik dit straks weer aan elkaar krijg?

Cheers!
Arjen.

[Analamoebe]

Het zijn een soort klinkbussen als je het zo ziet, maar vind die maar eens passend hiervoor.

Was het niet handiger geweest dit op voorhand uit te zoeken?

Wat zonde trouwens dat je hem uit elkaar hebt gehaald, dat terzijde.

[Groningerkoek]

6mm messing pijp, stukjes op maat zagen en dan een hamer met bolle kop om de uiteinden uit te zetten?

[wortest]

Holle draadeinden (M6) met mooie moertjes aan beide zijden? https://www.amazon.nl/Inz...7R/ref=asc_df_B07QS6ZB7R/

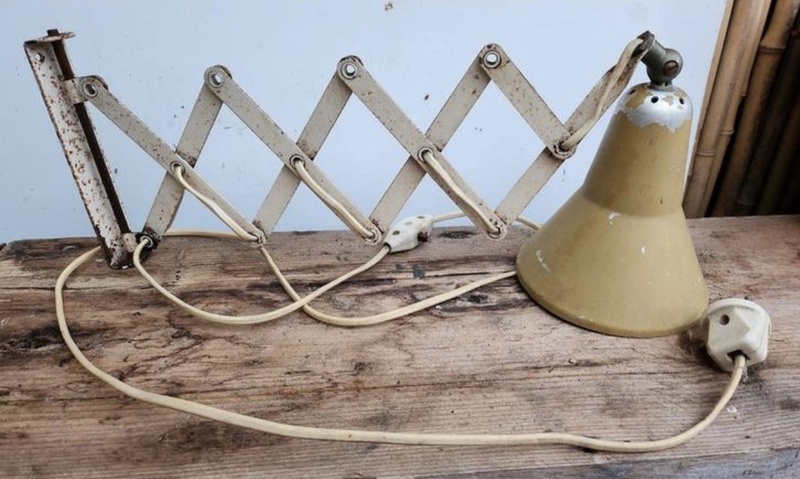

Het heet ook wel een schaarlamp, wellicht een e-mail naar: www.lamplord.nl/ o.i.d.

[mrc4nl]

ik zit te denken aan bindklinknagels / popnagels. die kunnen hol zijn. DIN 7338

je zal wel een speciale tang dan nodig hebben.

[Amtelode]

https://nl.rs-online.com/...cb-rivets-riveting-tools/

PCB rivets wellicht

Hechtring

[ Voor 4% gewijzigd door Amtelode op 08-06-2023 08:37 ]

[ReVision.]

nvmt je hebt natuurlijk dikkere ringen nodig.

[ Voor 93% gewijzigd door ReVision. op 08-06-2023 08:46 ]

[Analamoebe]

mrc4nl schreef op donderdag 8 juni 2023 @ 08:35:
ik zit te denken aan bindklinknagels / popnagels. die kunnen hol zijn. DIN 7338

je zal wel een speciale tang dan nodig hebben.

Blindklinkmoeren gaat niet werken, die heb ik hier wel liggen.

[Analamoebe]

wortest schreef op donderdag 8 juni 2023 @ 08:34:
Holle draadeinden (M6) met mooie moertjes aan beide zijden? https://www.amazon.nl/Inz...7R/ref=asc_df_B07QS6ZB7R/

Dat zijn helicoils, dat is echt heel wat anders

[warhamstr]

Eigenlijk heb je het mechanisme gesloopt. Alles wat je er nu aan gaat 'repareren' komt niet in de buurt van het origineel.

Als je het netjes wilt doen moet je nieuwe busjes laten draaien met een tooltje om die in de gaten te klinken/felsen. Maar ik denk dat je het nooit meer stevig genoeg krijgt.

https://eshop.wurth.be/Pr...cyid/3103.cgid/nl/NL/EUR/

[ Voor 14% gewijzigd door warhamstr op 08-06-2023 09:17 ]

[evilution]

Koop een FRÄCK scheerspiegel van Ikea,
Sloop de spiegel er af,
Klus de lamp er aan,
Profit!

[CurlyMo]

evilution schreef op donderdag 8 juni 2023 @ 09:21:
Koop een FRÄCK scheerspiegel van Ikea,
Sloop de spiegel er af,
Klus de lamp er aan,
Profit!

Het is waarschijnlijk veel:
- Goedkoper
- Sneller
- Makkelijker
- Mooier

Oftewel, een slecht idee vanuit een tweakers oogpunt

[JukeboxBill]

Zeilringen zijn voor dun materiaal.

Voor dikker materiaal, zoals vetergaatjes in schoenen heten ze nestelringen. Maar vind maar eens eentje die groot genoeg is.
Als je iets met de goede diameter kan vinden, dan zou je kunnen proberen om er twee in elkaar te drukken om de benodigde dikte van 8,25 mm te halen.
Online gaan ze per 100 stuks, dus genoeg om er mee te experimenteren.

Gebruik i.i.g. geen hamer, maar een bankschroef of nog beter: een handpers.

[Patientzero]

Busjes draaien met inwendige/uitwendige draad die je in elkaar kunt schroeven ^^
avondje draaien en voila... geen draaibank ? kopen dan, leuk hobbygereedschap

p.s. als je de arm weer functioneel wil hebben, en je spacers nog in orde zijn, wat let je om er dan bouten met borgmoeren door te steken en ze zo vast te zetten... mooi is anders but hey, if it works it works.

[ Voor 39% gewijzigd door Patientzero op 08-06-2023 11:35 ]

[warhamstr]

Patientzero schreef op donderdag 8 juni 2023 @ 11:30:
...
p.s. als je de arm weer functioneel wil hebben, en je spacers nog in orde zijn, wat let je om er dan bouten met borgmoeren door te steken en ze zo vast te zetten... mooi is anders but hey, if it works it works.

Het snoer moet door de scharnierpunten heen.

[Ar__jen]

All,

Goede, en minder goede, suggesties! Thanks so far. Geloof dat ik nog niet helemaal heb wat ik zoek. Denk dat de reactie van @JukeboxBill het beste in de buurt komt maar de lengte/hoogte van de nestelringen is idd het issue. Op ringen met een binnendiameter van 5mm zijn ze ook vaak maar 5mm hoog.

Deze klus is aardig groter dan ik aanvankelijk dacht xD Misschien een tikkie onderschat but hey, als je niets probeert leer je nooit iets.

[pennywiser]

Je had hem niet uit elkaar moeten halen, in verschillende uitgerekte posities overspuiten was beter geweest. Nog beter was het patina zo te laten zoals het was. Hooguit licht schoonmaken, ergste roest weghalen en snoer even opnieuw aansluiten.

Achteraf zegt men.

[Ar__jen]

Al doende leert men

[ Voor 6% gewijzigd door Ar__jen op 08-06-2023 11:52 ]

[TRAXION]

Adereindhulzen en deze zelf felsen?

https://www.hornbach.nl/p...1-5-mm-100-stuks/3867264/

Dit soort dus, heb zelf uit China uiteenlopende maten besteld tot aan 10mm doorsnee.

https://a.aliexpress.com/_EGAEAPX
Dit idee dus, en dan met een bankschroef en 2 kogels persen.

[ Voor 90% gewijzigd door TRAXION op 08-06-2023 12:06 ]

[pennywiser]

Ar__jen schreef op donderdag 8 juni 2023 @ 11:52:
[Afbeelding]

Al doende leert men

Mwah je had vooraf ook kunnen bedenken dat industriële items met patina tegenwoordig een gewild iets zijn. Succes ermee.

[TRAXION]

TRAXION schreef op donderdag 8 juni 2023 @ 11:58:
Adereindhulzen en deze zelf felsen?

https://www.hornbach.nl/p...1-5-mm-100-stuks/3867264/

Dit soort dus, heb zelf uit China uiteenlopende maten besteld tot aan 10mm doorsnee.

https://a.aliexpress.com/_EGAEAPX
Dit idee dus, en dan met een bankschroef en 2 kogels persen.

https://www.hornbach.nl/p...-6-0-mm-50-stuks/5071185/

Hornbach heeft zelfs tot 6 mm, dat is wel de binnenmaat volgens mij, wat is de opening waar hij doorheen moet?

6mm staat in je post dus dan zou je misschien wegkomen.

En ik weet dat er ook van de persen bestaan met een bal/kogel kan alleen niet vinden hoe deze heten of waar ze voor gebruikt worden maar weet 90% zeker dat ik deze ooit bij een garage/fietsenmaker gezien heb.

https://www.bol.com/nl/nl...-fg-set/9200000091740933/

Zo een ding dus.

[ Voor 21% gewijzigd door TRAXION op 08-06-2023 12:27 ]

[Groningerkoek]

Adereindhulzen zijn wel heel erg dun en ze moeten best wat krachten kunnen weerstaan. Denk dat als je adereindhulzen gebruikt dat na 2x heen en weer de lamp uit elkaar valt.

Als je even kijkt op het net kun je wel nieuwe schaarlampen vinden onder de 100,-
En kijk ook even op marktplaats voor 2e hands anders.

[TRAXION]

Groningerkoek schreef op donderdag 8 juni 2023 @ 12:29:
Adereindhulzen zijn wel heel erg dun en ze moeten best wat krachten kunnen weerstaan. Denk dat als je adereindhulzen gebruikt dat na 2x heen en weer de lamp uit elkaar valt.

Als je even kijkt op het net kun je wel nieuwe schaarlampen vinden onder de 100,-
En kijk ook even op marktplaats voor 2e hands anders.

Ik heb even de aderhulzen erbij gepakt en denk dat je daar wel redelijk gelijk in hebt dacht dat er nog busjes tussen zaten.

Als ik het dus goed begrijp zijn de originele delen geflenst aan de buitenzijde, dan heb je een versmalling waar de strip zit dan een "afstandsbus" versmalling en dan weer een strip en dan weer een flens.

Ben bang dat je in dit geval dan heel creatief moet gaan wezen of zoals @Groningerkoek zegt een nieuwe aanschaffen.

Je kan ook eens de kringloopwinkel inlopen misschien heb je geluk en staat er daar eentje.

[SambalBij]

Ar__jen schreef op woensdag 7 juni 2023 @ 23:22:
Schroeven/boutjes zijn geen optie omdat de verbinding hol moet zijn. De stroomkabel van de lamp loopt er namelijk doorheen.

Even out-of-the-box denkend voor als nieuwe busjes vinden lastig wordt;
Je zou hem wel met boutjes en moertjes in elkaar kunnen zetten, en dan bij de middelste en onderste rijen met schroefoogjes. Door die oogjes vervolgens het snoer rijgen.

Niet zoals het origineel was natuurlijk, en het snoer blijft dan aan één kant ipv om en om, maar waarschijnlijk wel functioneel zodat de lamp uittrekbaar blijft.

edit:
Hmm ik dacht een origineel idee verzonnen te hebben, maar de wereld was me voor... Voordeel is dat er wel een plaatje te vinden is bij wat ik bedoel;
https://www.lampen24.nl/schaarlamp-norwin-98415-nl-nl.html
https://www.ztijl.nl/vint...-110-van-h-busquet-1960s/
https://newindustrials.co...andem-bauhaus-schaarlamp/

[ Voor 23% gewijzigd door SambalBij op 08-06-2023 14:00 ]

[Amtelode]

pennywiser schreef op donderdag 8 juni 2023 @ 12:02:
[...]

Mwah je had vooraf ook kunnen bedenken dat industriële items met patina tegenwoordig een gewild iets zijn. Succes ermee.

Ik zit in de antiek en dit is inderdaad not done

[Groningerkoek]

SambalBij schreef op donderdag 8 juni 2023 @ 13:00:
[...]

Even out-of-the-box denkend voor als nieuwe busjes vinden lastig wordt;
Je zou hem wel met boutjes en moertjes in elkaar kunnen zetten, en dan bij de middelste en onderste rijen met schroefoogjes. Door die oogjes vervolgens het snoer rijgen.

Dan zou ik eerder voor holle M6 draadeind/draadstang/draadbuis (of welke namen winkels nog meer gebruiken) gaan.

Daar repareerden wij het vroeger mee (opgegroeid met ouders die een lampenwinkel hadden) Dit soort "industriële" borgingen krijg je zonder duur gereedschap en het juiste materiaal bijna nooit zo goed dat het jaren meegaat. maarde wordt wel een heel andere look, en dan borgmoeren gebruiken met een drupje loctite erin zodat je ze op het juiste moment kunt zetten zonder dat ze of te vast zitten of snel losraken en ze toch jaren blijven zitten. (en vergeet niet een nylon ringetje tussen de lampreien te plaatsen )

[ Voor 3% gewijzigd door Groningerkoek op 08-06-2023 14:52 ]

[Denman_]

Ik denk dat je iets zoekt als "tubular rivets":

https://www.kaiser-walter...ducts/tubular-rivets.html

DIN 7340

[Groningerkoek]

Denman_ schreef op donderdag 8 juni 2023 @ 14:55:
Ik denk dat je iets zoekt als "tubular rivets":

https://www.kaiser-walter...ducts/tubular-rivets.html

DIN 7340

Het lastige is dat het juiste gereedschap om deze dingen goed te plaatsen vaak erg duur is, natuurlijk kun je zelf van alles bedenken maar echt mooi word het dan bijna nooit.

[Sissors]

Amtelode schreef op donderdag 8 juni 2023 @ 14:28:
[...]


Ik zit in de antiek en dit is inderdaad not done

Er is wel een heel gebied tussen antiek met patina, en oude verroeste troep in. Dat andere het mooier vinden om meer te houden zoals het was, maakt weinig uit als TS dat niet vindt. Tenzij dit nou een onontdekte schat zou zijn die zo €5k oplevert, maar dat betwijfel ik.

[FRANQ]

Naja duur... beter te duur dan niet te koop.

De rivet hamer tool voor een pneumatische hamer is 23 euro (amazon)
De pneumatische hamer is 50 euro.

Vind het nog wel meevallen.

Slimmer was natuurlijk om het niet los te slijpen.
Maar daar is niks meer aan te veranderen.

[Denman_]

Gereedschapmaker of machinebouwer vragen om het te persen.
Of een spindelpers (tweedehands) kopen + de passende persstukken.

[Amtelode]

Sissors schreef op donderdag 8 juni 2023 @ 15:30:
[...]

Er is wel een heel gebied tussen antiek met patina, en oude verroeste troep in. Dat andere het mooier vinden om meer te houden zoals het was, maakt weinig uit als TS dat niet vindt. Tenzij dit nou een onontdekte schat zou zijn die zo €5k oplevert, maar dat betwijfel ik.

De mening van TS doet er niet toe als het in de antiekwereld not done is toch?
Dat is waar ik op reageer.

Het is prima dat iemand een andere mening heeft en maak er zeker van wat je zelf wilt.

Dit soort lampen in deze staat gaan bij mij voor ~400 euro naar de USA en dat tientallen keren per jaar.
Denk dan bijv. ook aan scheepslampen.
Kabel en wartel vervangen, aarding in orde maken, doekje erover, andere fitting voor de klant in andere landen (op request) en daar gaan ze dan, met roest aan alle kanten.

Een gerestaureerde variant verkoop je minder snel maar daar is zeker ook animo voor.

Je wilt juist leven zien, anders ga je toch al snel naar de Ikea om maar wat te noemen.

[aatos]

Holle klinknagels:

https://m.nl.aliexpress.com/item/33023008241.html

Of inclusief goedkope tool:

https://m.nl.aliexpress.com/item/1005004723277790.html

Of assortiment met alle maten en tools:

https://m.nl.aliexpress.com/item/1005004908165795.html

[pennywiser]

Amtelode schreef op donderdag 8 juni 2023 @ 18:52:
[...]


De mening van TS doet er niet toe als het in de antiekwereld not done is toch?
Dat is waar ik op reageer.

Het is prima dat iemand een andere mening heeft en maak er zeker van wat je zelf wilt.

Dit soort lampen in deze staat gaan bij mij voor ~400 euro naar de USA en dat tientallen keren per jaar.
Denk dan bijv. ook aan scheepslampen.
Kabel en wartel vervangen, aarding in orde maken, doekje erover, andere fitting voor de klant in andere landen (op request) en daar gaan ze dan, met roest aan alle kanten.

Een gerestaureerde variant verkoop je minder snel maar daar is zeker ook animo voor.

Je wilt juist leven zien, anders ga je toch al snel naar de Ikea om maar wat te noemen.

Je kan het ook zien als industrieel erfgoed waarvan er helaas weer 1 minder is. Er komen geen exemplaren meer bij.

[WEBGAMING]

Iedereen die het over klinknagels etc heeft... Klinknagels werken natuurlijk niet als scharnierpunt.

Dit krijg je gewoon nooit meer zoals het was. In de fabriek zullen het busjes geweest zijn, die met een mal in die vorm gedrukt worden. Met ook een beetje ruimte, zodat het kan bewegen.

Je kan zelf ook zo iets proberen, maar je hebt natuurlijk geen mal. Ik zou niet weten hoe je dit thuis netjes zou moeten oplossen.
Je zou weer busjes kunnen proberen, en dan met de ronde kant van een doorslag (oid) de kop wat naar buiten buigen.
Maar de kans dat ze scheuren, te strak komen te zitten, etc, is groot. Maar misschien dat je met een aantal pogingen nog wel wat voor elkaar krijgt.

@Patientzero Oh ja, even een draaibank kopen.

[ Voor 144% gewijzigd door WEBGAMING op 11-06-2023 17:02 ]

[Illusion]

@Ar__jen
Misschien kan je een remleiding erdoorheen steken en die felsen.
YouTube: How To Double Flare A Brake Or Fuel Line

Dat hoeft niet duur te zijn
https://www.remleidingsho...leiding-fels-gereedschap/
