transformator dimbaar LED verlichting vervangen.

[denver]

Ik heb twee jaar geleden bij Bol.com een Skatebordlamp gekocht. Helaas is de transformator hiervan kapot gegaan en probeer ik momenteel een vervangend exemplaar te vinden. Echter ben ik niet echt thuis hierin en heb ik hierbij hulp nodig. Ik heb contact gehad met de leverancier echter kunnen/willen deze mij niet helpen en wordt de transformator inclusief afstandbediening niet los verkocht omdat de leverancier niet wilt dat eigenaren zelf gaan knutselen

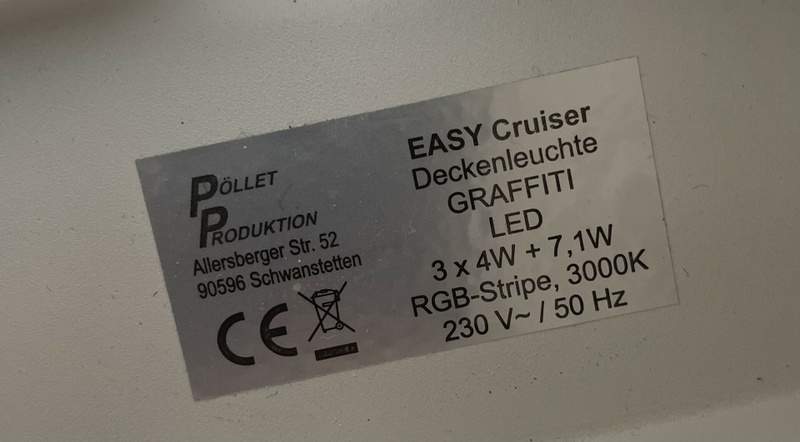

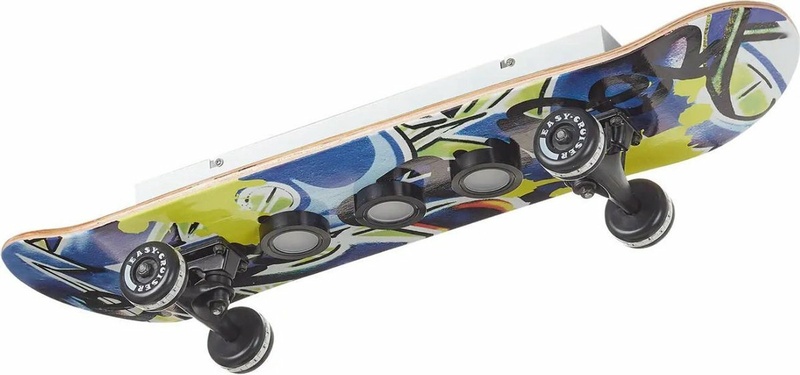

De lamp is een Evotec Easy Cruiser Deckenleuchte Graffiti LED (EAN 4012676157502).
Ik hoop echt dat iemand mij kan helpen. Mijn zoon (en ik ) zijn gek van de lamp.
In elk geval alvast vriendelijk bedankt voor het meedenken/zoeken

[spone]

Iets als https://www.leds4life.nl/Meanwell-LPH-18-24-leddriver-18W moet wel werken erin. Zelfde voltage, zelfde vermogen.

[Puch-Maxi]

Dan verlies je wel alle functies en de AB helaas. Kun je de kapotte LED-driver niet fixen, maak hem eens open?

Vraag het eens aan de fabrikant: EVOTEC Elektrotechnik GmbH
https://www.evotec-licht....festyle-easy-cruiser.html

[ Voor 36% gewijzigd door Puch-Maxi op 27-05-2023 17:46 ]

[denver]

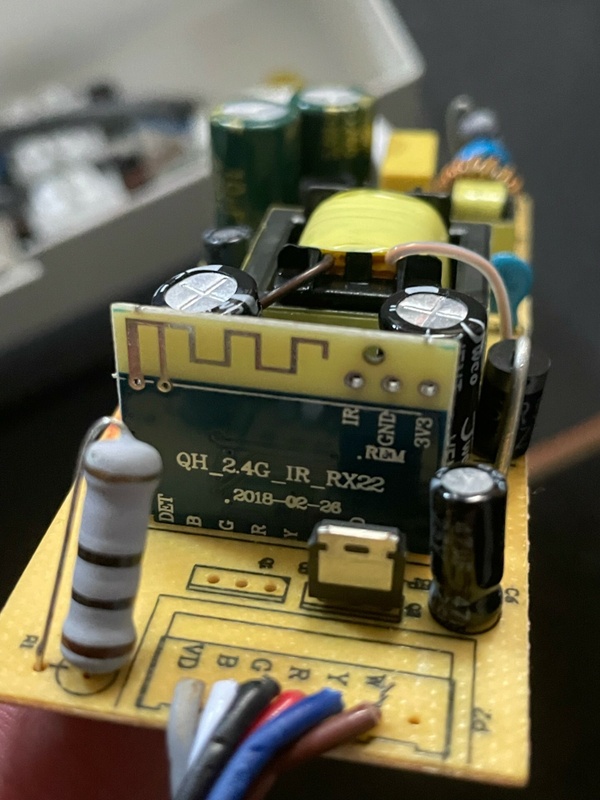

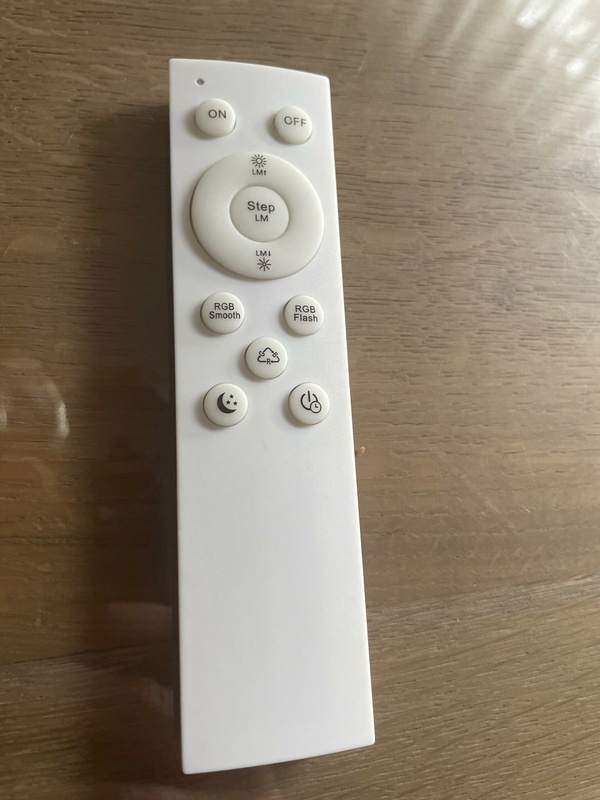

Ik heb hem opengemaakt. Beide hartelijk bedankt voor de reacties.

[TBTL]

Lukraak de kleine elco's vervangen wil wel eens helpen bij kapotte schakelende voedingen. Heb je een kennis die kan solderen?

[denver]

In het begin doet hij het prima. Echter na 10 seconden beginnen alle LED lampen te flikkeren als een gek wat ECHT niet handig is met epilepsie

[Puch-Maxi]

denver schreef op zaterdag 27 mei 2023 @ 17:01:
[Afbeelding]

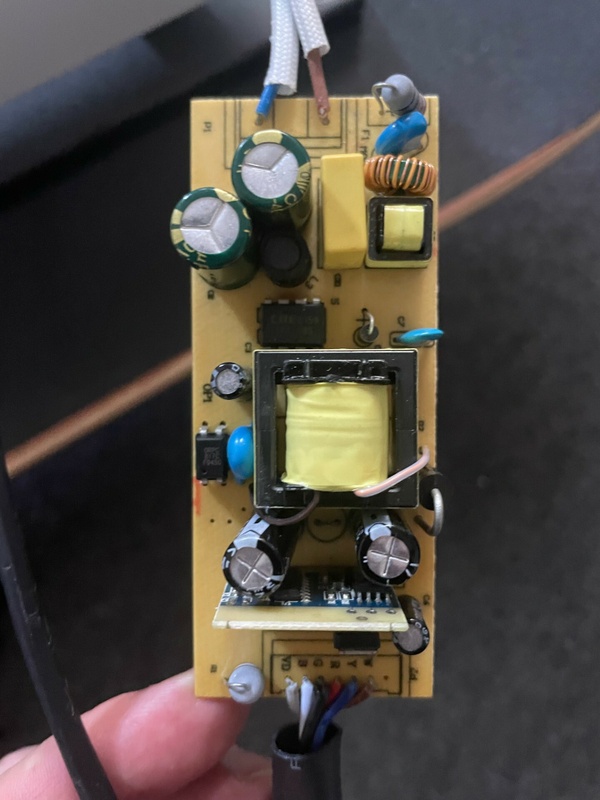

Ligt het nou aan mij of zit op de tweede foto het kapje verkeerd om? Want zoals het zo lijkt zit de 230Vac op de output, maar dat is gelukkig niet zo .

[denver]

Puch-Maxi schreef op zaterdag 27 mei 2023 @ 17:52:
[...]

Ligt het nou aan mij of zit op de tweede foto het kapje verkeerd om? Want zoals het zo lijkt zit de 230Vac op de output, maar dat is gelukkig niet zo .

Een vriend van me had ernaar gekeken en heeft blijkbaar dus de kap verkeerd om erop gezet

[denver]

Puch-Maxi schreef op zaterdag 27 mei 2023 @ 17:36:
Dan verlies je wel alle functies en de AB helaas. Kun je de kapotte LED-driver niet fixen, maak hem eens open?

Vraag het eens aan de fabrikant: EVOTEC Elektrotechnik GmbH
https://www.evotec-licht....festyle-easy-cruiser.html

Ik heb ze gemaild. Het antwoord was dat het buiten de garantie termijn viel maar ook niet weten wat de oorzaak kan zijn. Een nieuwe konden ze niet sturen omdat ze niet willen dat "iemand' gaat knutselen aan hun product

[Puch-Maxi]

@denver
Balen zeg! Ik sluit me aan bij @TBTL en zou ook eerst de twee grote elco's (JWCO?) aan de secundaire zijde (output) vervangen en dan ook gelijk de kleine cap van 47μF en uitproberen . Zit er soms ook nog wat SMD spul op de onderkant van het PCB of is die verder leeg? Zit er trouwens ook een app bij de lamp of gaat alles met de bijbehorende AB? Het lijkt wel wat op die van eWeLink.

[ Voor 18% gewijzigd door Puch-Maxi op 27-05-2023 19:38 ]

[TRAXION]

Caps aan de secondary kant idd vervangen en eventueel de transistor die daar zit meteen meenemen.

[tweakduke]

Dit past beter in >> MME

[denver]

Puch-Maxi schreef op zaterdag 27 mei 2023 @ 19:20:
@denver
Balen zeg! Ik sluit me aan bij @TBTL en zou ook eerst de twee grote elco's (JWCO?) aan de secundaire zijde (output) vervangen en dan ook gelijk de kleine cap van 47μF en uitproberen . Zit er soms ook nog wat SMD spul op de onderkant van het PCB of is die verder leeg? Zit er trouwens ook een app bij de lamp of gaat alles met de bijbehorende AB? Het lijkt wel wat op die van eWeLink.

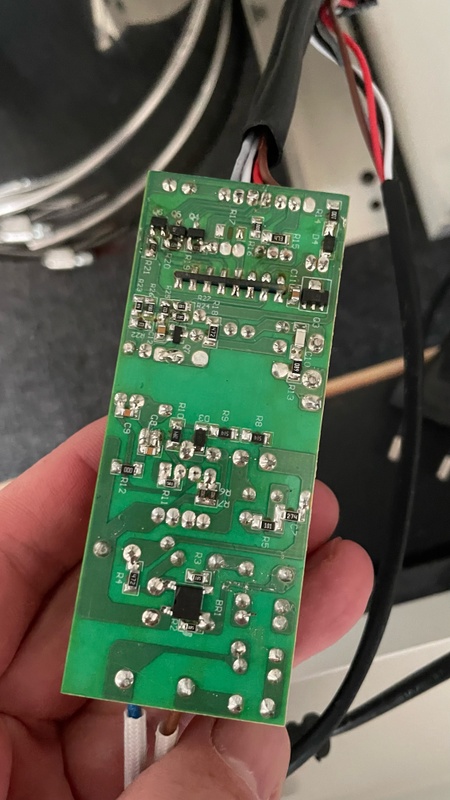

Dit is de achterkant.



Ik ga op zoek naar iemand die kan solderen om zo proberen de huidige functies met afstandbedieningen te kunnen redden. In het andere geval vervang ik de transformator en in het ergste geval alle lampen en electra en plaats ik er spotjes of iets soortgelijks in. Jammer dat er geen "kits" zijn van passende transformator en afstandbediening.

Allen hartelijk bedankt voor het meedenken

[Puch-Maxi]

@denver Bestel de drie elektrolytische condensators (en een paar extra) en loop eens binnen bij een Makerspace of Repair Café! Het is nog geen vijf minuten werk .

[denver]

Iedereen bedankt voor de velen PM berichten. Ondertussen heb ik een afspraak gemaakt met een mede tweaker die mij kan en wil helpen met het vervangen van de eco's. Ik laat aan jullie het eind resultaat weten wanneer het zo ver is.

Jullie zijn allen toppers !!!

[denver]

Helaas heeft de tweaker niets meer van zich laten horen

Ik ga nu een afspraak maken bij het repair cafe in Lelystad.

[Arnoud77]

Probleem is al zichtbaar op de foto van de onderkant. De soldeer verbinding tussen de tekst Q3 C10 is als ik het goed zie niet goed meer. Deze is denk ik van de diode aan de secundaire kant. Deze opnieuw solderen moet genoeg zijn.
De caps zien er op het eerste gezicht goed uit.. Maar is wel lastig te zien. Deze kunnen zeker ook het probleem zijn zoals hierboven aangegeven, vaak valt dit wel op aangezien ze dan bol staan, de bovenkant dus. Maar dat is niet altijd zo.

[Nox]

Mocht de print niet meer te redden zijn zou een rgbw controller op 24v nog prima kunnen werken. De lampjes zelf zijn waarschijnlijk nog prima.

[FrankHe]

TBTL schreef op zaterdag 27 mei 2023 @ 17:46:
Lukraak de kleine elco's vervangen wil wel eens helpen bij kapotte schakelende voedingen. Heb je een kennis die kan solderen?

Let wel op dat je in een geschakelde voeding "Low ESR" condensators neemt anders gaan ze niet lang mee.

[denver]

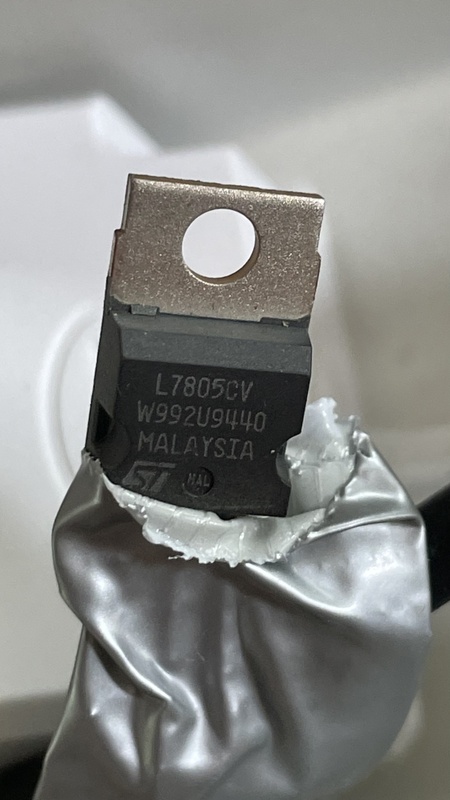

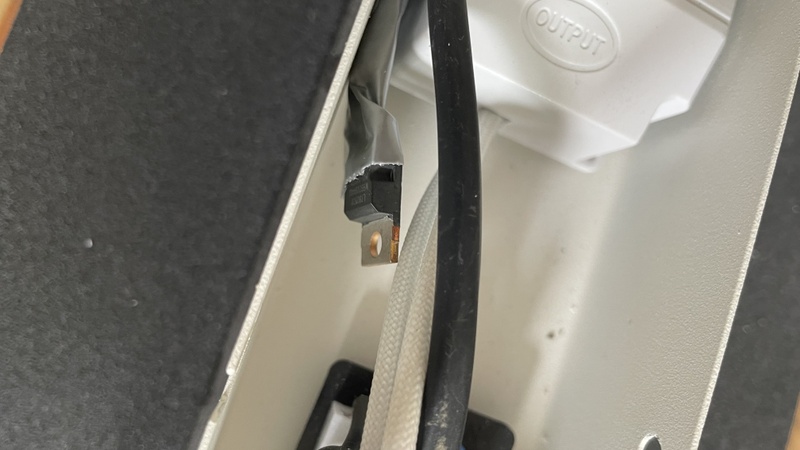

Uiteindelijk is het opgelost door onderstaande ?spanningsregelaar? De lamp doet het weer goed. Ik wil graag iedereen bedanken voor de geboden adviezen en hulp.
